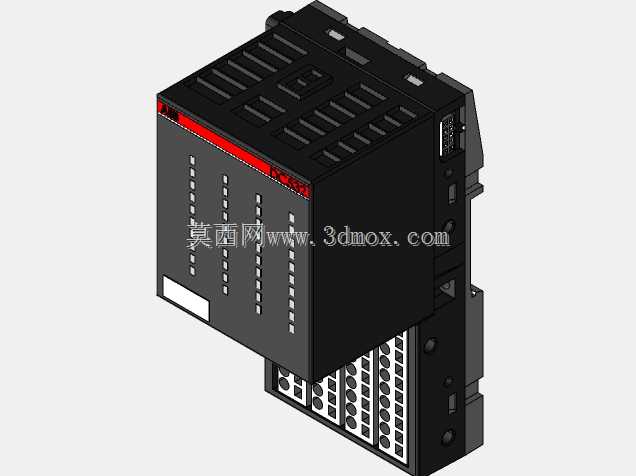

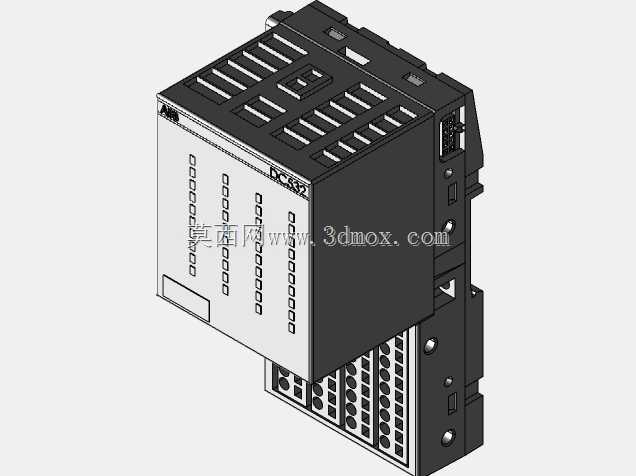

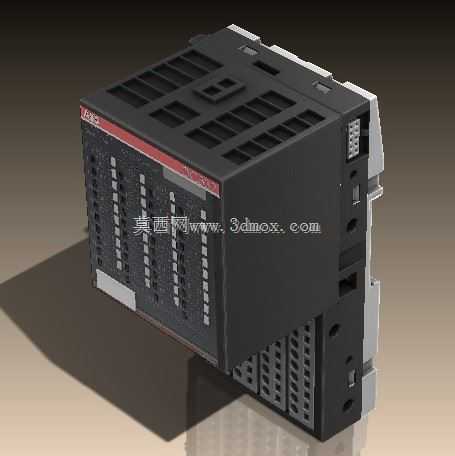

ABB DC532搭配TU516模块组件结构设计

　　在离散制造产线的分布式IO控制架构搭建中，这类搭配端子基座的IO模块是连接现场层信号与主控PLC的核心中转部件，DC532作为数字量信号处理单元，搭配TU516端子基座使用时，能够直接完成现场传感器、执行器的信号转接，无需额外飞线转接，大幅降低柜内布线的杂乱程度。从实际工程应用场景来看，这类组件广泛部署在汽车焊装线、物流分拣线、锂电涂布设备的控制柜内，负责采集现场接近开关、光电传感器的电平信号，同时输出控制信号驱动中间继电器、指示灯、小型电磁阀等低压执行元件，单模块可承载的数字量通道密度较高，能够在有限的柜内安装空间内实现更多点位的信号接入，减少柜内模块占用的导轨长度。

　　从产品功能特性来看，DC532模块本体集成了多组数字量输入输出通道，通道间带有基础的电气隔离设计，能够避免现场侧的浪涌、干扰信号串入主控回路，模块正面带有每通道的状态指示灯，现场调试时无需借助上位机即可直接判断通道通断状态，大幅提升现场排故效率。搭配的TU516端子基座采用直插式接线设计，接线时无需反复拧动端子螺丝，单根导线的接线效率比传统螺丝端子提升近六成，同时基座自带模块锁止结构，模块安装到位后会自动卡紧锁止，设备运行过程中不会因为柜内振动、风机气流扰动出现模块松脱移位的问题。

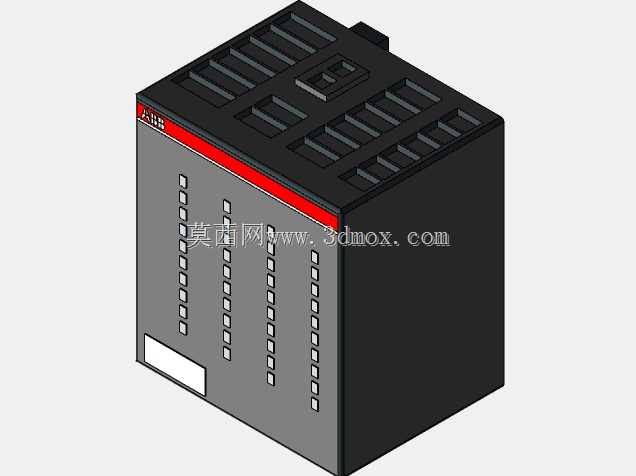

　　在结构设计思路上，该组件采用模块化拼接的设计逻辑，模块本体与端子基座采用分离式结构，后期更换模块时无需拆除已经接好线的端子基座，只需松开锁止卡扣即可拔出模块本体完成更换，全程无需重新整理柜内接线，将设备维护的停机时间压缩到最短。模块外壳采用阻燃级工程塑料注塑成型，表面的散热格栅顺着柜内冷空气流动方向布置，模块长时间满负载运行时，内部电路产生的热量能够顺着格栅缝隙快速散出，避免局部积热导致的通道工作异常。模块侧面带有标准的总线连接插针，多模块并排安装时能够直接通过侧面插针完成背板总线连接，无需额外铺设通讯跳线。

　　从外形尺寸与安装边界来看，该组件整体为标准DIN导轨安装结构，宽度适配常规35mm标准导轨的安装卡槽，安装时只需将基座背部的卡扣卡在导轨上按压到位即可完成固定，无需额外打孔安装固定件。模块整体深度控制在常规低压控制柜的安装深度范围内，安装后不会与柜内的走线槽、散热风机产生干涉，模块正面的接线端子预留了足够的接线操作空间，即使是多模块紧密并排安装，也能使用常规螺丝刀完成接线操作。模块上下两端的端子排标识清晰，每个通道的接线位都印有对应的通道号标识，接线时无需反复查阅手册即可对应点位，减少接线错误概率。在实际柜内布局时，这类模块通常布置在控制柜中部的导轨上，上下预留不小于20mm的散热空间，与强电回路的断路器、接触器保持不小于50mm的间距，避免强电回路的电磁干扰影响信号采集稳定性。
