Samrello嵌入式数显温度指示器结构设计

　　在工业现场的温度监测场景里，这类嵌入式数显温度指示器的应用覆盖范围极广，从常规的工业恒温控制柜、小型制冷制热机组，到实验用温控试验台、生产线物料温度监测工位，都能见到这类部件的身影。它的核心作用是将前端温度传感元件采集到的电阻信号，经过内部电路换算处理后，直接以数字形式直观呈现被测点位的实时温度，省去了操作人员换算模拟量信号的步骤，也避免了指针式仪表存在的视差问题，读数响应速度快，显示清晰度高，即使在车间光照条件一般的环境下，红色数码管的显示内容也能被快速识别。

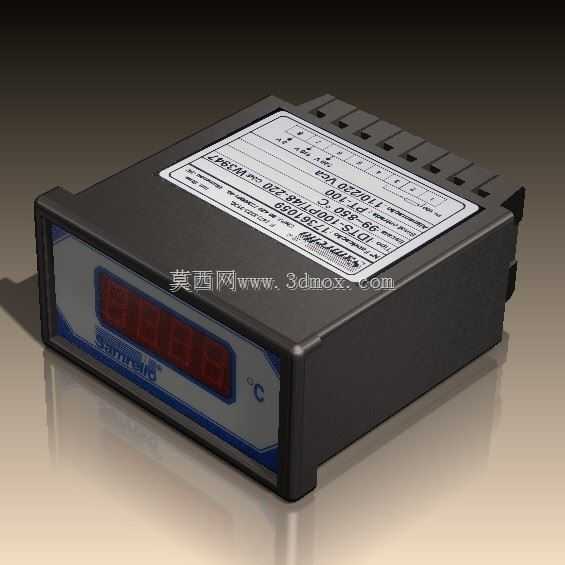

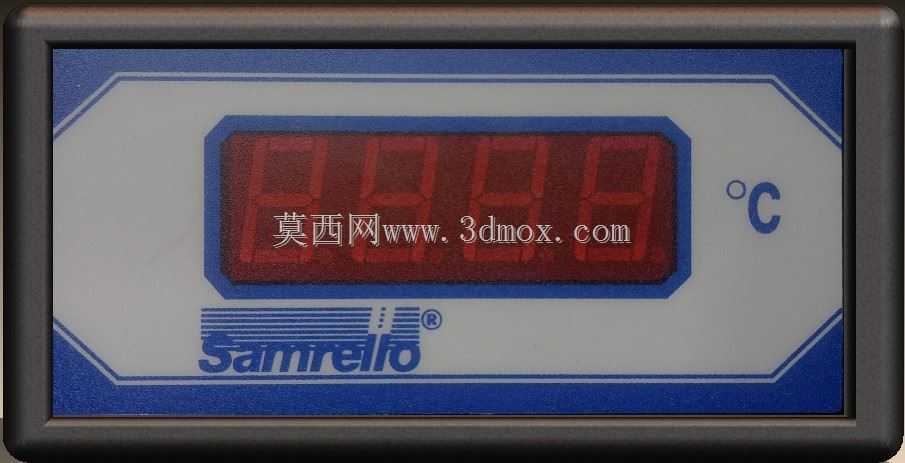

　　从产品设计思路来看，这款温度指示器采用了标准的导轨嵌入式安装结构，外壳主体选用阻燃工程塑料注塑成型，表面做了细微的磨砂处理，既能够提升外壳的耐磨性能，也能减少车间环境下的指纹、灰尘附着，长期使用后外观依旧能保持整洁。前面板的显示区域做了内凹的防护设计，透明视窗边缘带有蓝色装饰封边，视窗和外壳之间做了密封压合处理，能够阻挡车间内的粉尘、少量飞溅的切削液或者水汽进入仪表内部，适配多数工业现场的复杂使用环境。顶部的标签区域预留了参数标注位，出厂时会直接印上仪表的测温范围、适配传感类型、供电参数等核心信息，方便现场运维人员快速核对设备参数，不需要额外翻阅说明书就能确认仪表的适配场景。

　　在安装边界的设计上，这款仪表完全遵循工业嵌入式仪表的通用开孔尺寸规范，外壳侧面带有弹性卡扣结构，安装时只需要在控制柜面板上开出对应尺寸的方形安装孔，将仪表从面板正面推入即可依靠侧边卡扣完成固定，不需要额外使用螺丝紧固，单人就能完成安装操作，后期维护拆卸时只需要按压侧边卡扣就能将仪表从面板正面取出，不需要拆解控制柜内部的走线，运维效率很高。仪表背部的接线端子采用了栅栏式接线结构，每个接线位都标注了清晰的接线标识，区分了传感信号输入、供电电源、可选信号输出的不同接线点位，接线时能够避免错接问题，端子的压线结构能够牢牢固定不同线径的铜芯导线，即使设备运行过程中存在轻微振动，也不会出现接线松动、接触不良的问题。

　　从功能特性上看，这款温度指示器适配PT100型铂电阻传感元件，测温区间覆盖工业场景常用的温度范围，能够满足绝大多数低温、中温工况的温度监测需求，内部电路带有信号滤波处理功能，能够过滤工业现场的电磁干扰，避免显示数值出现频繁跳变的问题，显示数值的刷新频率设置在合理区间，既能够及时反馈温度的变化情况，也不会因为刷新过快导致读数困难。仪表的供电回路带有过流、反接保护设计，现场接线时如果出现电源正负极反接的情况，不会直接烧毁内部电路，纠正接线后就能正常工作，降低了现场安装的故障风险。

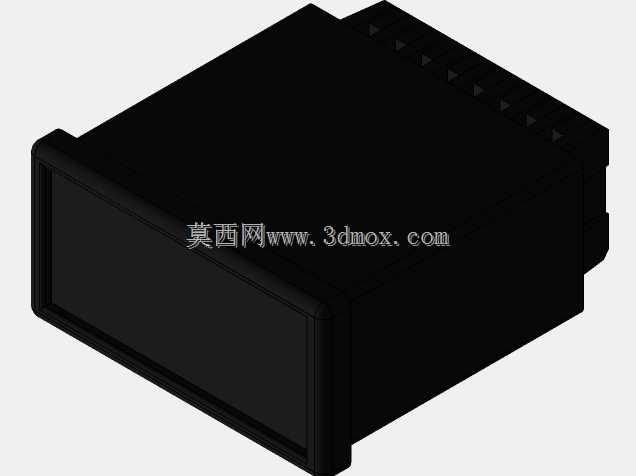

　　在结构细节处理上，外壳的拼接缝隙控制得十分均匀，没有明显的毛边或者错位问题，数码管的安装位置经过精准定位，从正面观察时显示数字完全处于视窗的中心区域，不会出现偏位、被视窗边缘遮挡的问题。面板上的温度单位标识采用丝印工艺，长期使用不会出现磨损脱落的情况，仪表整体的边角都做了小圆弧过渡处理，安装过程中不会划伤操作人员的手部，也不会刮伤控制柜面板的喷涂层。这类温度指示器在三维建模过程中，需要重点把控前面板和外壳主体的配合公差，尤其是安装卡扣的弹性变形量，既要保证安装时卡扣能够顺利压入安装孔，也要保证安装完成后卡扣能够牢牢卡在面板内侧，不会因为长期使用出现卡扣松脱、仪表从面板掉落的问题；同时还要准确还原背部接线端子的位置和尺寸，方便设计人员在完成控制柜整体布线时，预留足够的接线空间，避免出现仪表安装后和柜内其他部件产生干涉的问题。
