ABB ACS150系列变频器结构三维建模

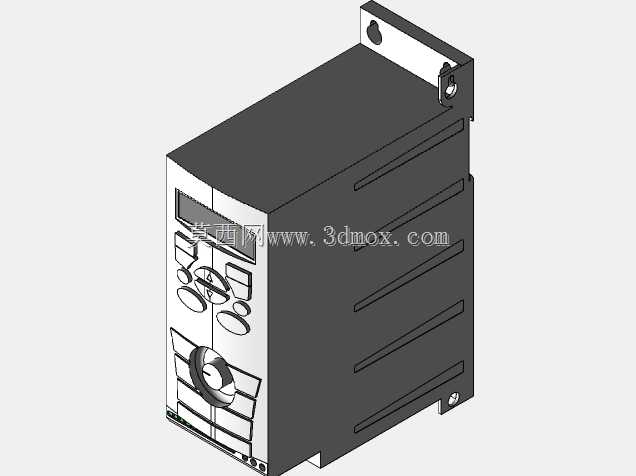

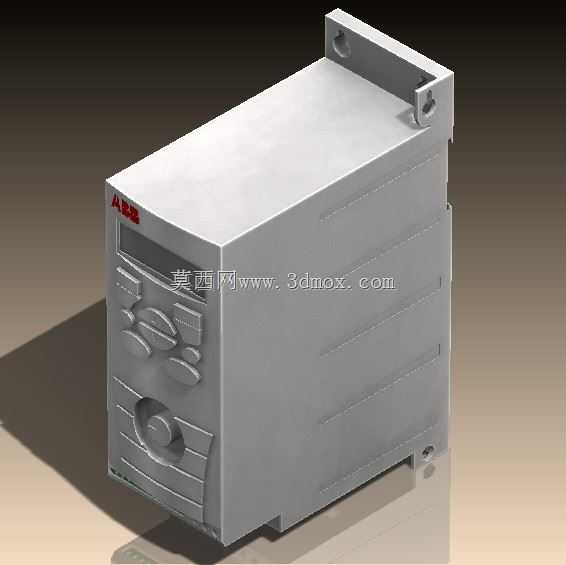

　　这款小型传动设备的三维结构还原，完全围绕工业现场的实际安装与适配需求搭建，建模过程中优先考量了紧凑型柜体的安装边界，整体采用壁挂式安装的基座结构，顶部预留的两个安装挂耳做了沉孔设计，匹配常规M6膨胀螺栓的安装公差，安装孔位间距严格遵循同功率段低压传动设备的通用安装规范，可直接适配现有电控柜内的预留安装位，无需额外改动安装支架。从设备实际应用场景来看，这类小功率传动单元多用于输送线单辊驱动、小型风机泵类调速、包装机械辅助传动等对安装空间要求严苛的场合，所以建模时特意还原了设备侧面的散热筋结构，每一条散热筋的凸起高度、间距都和实物一致，既保证结构外观还原度，也能为后续做热仿真分析提供准确的结构基础。

　　设备正面的操作面板区域做了分层结构设计，外层的操作按键区做了轻微的凹陷处理，模拟实物的按键防护边框，下方的电位器旋钮做了独立的装配结构，还原了旋钮与面板之间的装配间隙，可直观展示实物的操作交互结构。建模过程中没有做过度的工艺简化，设备底部的接线端子区域预留了对应的结构凹槽，侧面的走线槽卡位也做了准确还原，方便电气设计人员在做整柜布线设计时，直接调用该模型核对走线空间，避免出现接线空间不足、线缆弯折半径不够的问题。从设计思路上，这款设备的结构完全服务于紧凑型安装需求，整体外壳采用一体注塑的壳体结构，没有多余的外露连接件，外壳的分模线位置也在模型中做了细微的结构体现，还原量产产品的实际工艺特征。

　　设备的整体外形尺寸控制在小功率传动单元的常规区间内，宽度方向的尺寸适配标准DIN导轨安装与壁挂安装两种场景的空间要求，深度方向不会超出常规小型电控柜的内部深度边界，安装后不会与柜内其他元器件产生干涉。在做结构还原时，特意核对了设备正面的品牌标识区域的位置与尺寸，操作面板的显示区域做了平面凹陷处理，模拟实物的显示屏安装位，方便后续做渲染时赋予对应的材质效果。对于设备装配相关的结构细节，比如壳体之间的卡扣连接位、底部的接地端子安装位，都在模型中做了对应的结构预留，结构设计人员可以直接基于该模型做安装支架的适配设计，也可以将其导入整柜装配模型中，核对设备与周边断路器、接触器等元器件的安全间距，确保电气间隙符合低压配电设计的相关规范。

　　这类小型传动设备在轻工制造、物流输送、小型配套设备中的应用占比很高，准确的三维模型能大幅减少前期选型适配的工作量，不用反复核对二维样本的尺寸参数，直接在装配环境中就能完成空间校验、安装干涉检查等工作，也能为后续的设备运维培训提供直观的结构展示素材，帮助运维人员快速熟悉设备的外部结构与接线位置。
