ISO40ER25加长型数控刀柄结构设计

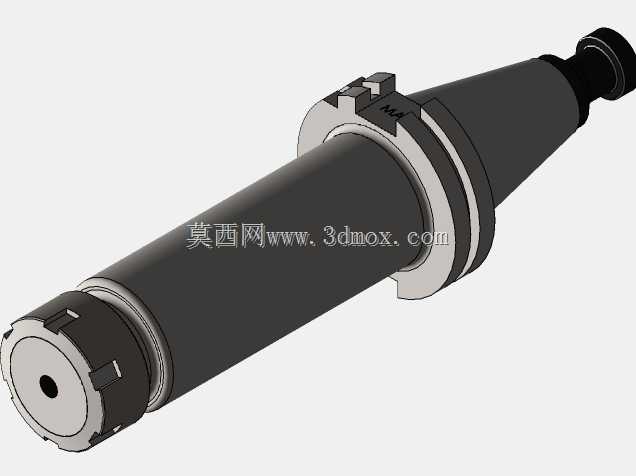

　　在立式加工中心、数控铣床的深腔加工场景里，普通长度的标准刀柄往往因为主轴端面到工件加工面的距离限制，无法触达深腔内部的加工位置，这时候加长型ER刀柄就成了工艺排布里必不可少的配套部件，这次拆解的这款ISO锥度规格的ER25刀柄，有效长度做到150毫米，刚好适配大部分模具钢、铝合金结构件的深槽、深孔铣削、钻削工序需求。从结构设计逻辑来看，这款刀柄采用的ISO40锥柄是加工中心主轴最通用的连接接口之一，锥面的锥度严格遵循7:24的通用标准，锥柄尾部的拉钉适配主轴内部的拉爪结构，换刀时能被机械手准确抓取，装入主轴后锥面和主轴锥孔完全贴合，保证连接刚性，避免高速转动时出现锥面贴合不良导致的跳动超差。刀柄中间的加长杆部分做了等直径的圆柱设计，

　　杆身直径经过动平衡校核，在8000转的常用转速区间内不会因为杆身过长出现挠曲变形，杆身表面做了发黑处理，既能防锈也能减少加工过程中切削液、切屑对杆身的腐蚀磨损。前端的ER25夹头安装位，严格匹配ER25系列弹性夹头的安装尺寸，锁紧螺母采用了带偏心锁紧结构的标准ER螺母，拧紧时能均匀推动夹头收缩，把直径在2到16毫米范围内的直柄刀具牢牢夹紧，夹持力足够应对大切深的侧铣加工，不会出现刀具打滑、窜动的问题。从安装边界尺寸来看，锥柄大端直径和ISO40标准完全一致，能兼容所有配置ISO40主轴的加工设备，不需要额外加装过渡套；加长杆部分的外圆直径控制在合理范围，加工深腔时不会和腔体内壁发生干涉，前端螺母的最大外径也做了收窄设计，

　　在加工狭小拐角位置时，能尽量靠近加工侧壁，减少刀具的伸出长度，提升加工刚性。实际使用场景里，这款刀柄主要用来装夹立铣刀、钻头、铰刀等直柄切削刀具，在模具加工行业里，常用来加工模具的深腔流道、深槽侧壁，在通用机械零件加工里，也能用来加工箱体零件的深孔、内部凸台结构。设计这款刀柄的三维模型时，首先要保证锥面的尺寸精度，锥度公差必须控制在标准要求的范围内，否则装入主轴后会出现定位偏差，直接影响加工精度；其次要保证夹头安装孔和锥柄的同轴度，同轴度误差控制在0.005毫米以内，才能保证刀具转动时的径向跳动满足加工要求，避免出现加工面振纹、刀具异常磨损的问题；另外拉钉的安装螺纹孔和锥柄的同轴度也需要严格控制，保证拉钉装入后，主轴拉爪能均匀受力，

　　避免换刀时出现卡刀、掉刀的故障。杆身部分的壁厚经过强度校核，在承受最大切削扭矩的情况下，不会出现扭转变形，同时兼顾了轻量化设计，减少主轴的负载，提升换刀速度。前端的锁紧螺母和刀柄本体的螺纹配合也做了间隙优化，拧紧螺母时不会出现卡滞，拆卸时也能轻松把夹头从刀柄上顶出，方便更换不同直径的刀具。在日常的设备维护里，这类加长刀柄需要定期检查锥面有没有磕伤、拉钉有没有松动、夹头安装孔有没有切屑残留，每次装刀前都要把锥面、夹头、螺母的配合面擦拭干净，避免杂质进入配合面导致夹持精度下降。和普通短刀柄相比，加长刀柄因为悬伸更长，加工时的切削参数需要适当调整，适当降低进给速度和切削深度，避免因为刚性不足引发振动，不过150毫米的长度属于加长刀柄里刚性表现较好的规格，只要参数匹配合理，完全能满足常规的精加工和半精加工需求，在很多加工场景里可以替代定制加长刀具，降低刀具采购成本。
