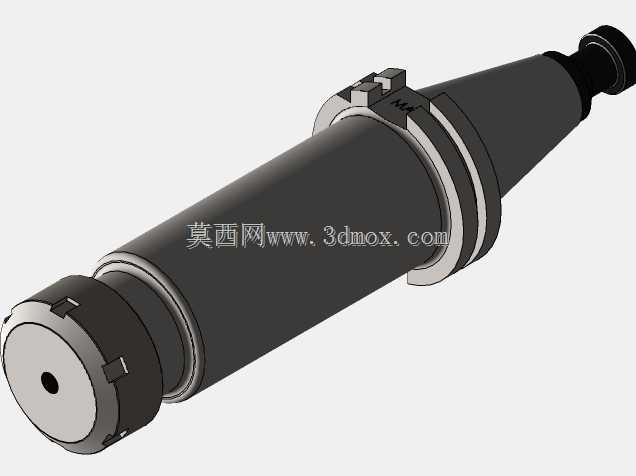

ISO40ER32规格160长雷戈型刀柄结构

　　在数控铣削、加工中心工序的装夹环节，刀柄是连接机床主轴与切削刀具的核心过渡部件，其精度直接决定加工过程的振颤幅度、工件表面加工质量以及刀具的实际使用寿命。这款适配ISO40主轴接口、搭配ER32夹头规格、有效悬伸长度160毫米的雷戈结构刀柄，主要面向常规立式加工中心、数控铣床的通用铣削场景，可覆盖立铣刀、钻头、铰刀等多种回转类切削刀具的装夹需求，在模具钢精加工、铝合金结构件铣削、通用机械零件孔加工等工序中都有广泛应用。从结构设计逻辑来看，这款刀柄采用经典的锥面定位结构，ISO40的锥度规格可与对应型号的机床主轴锥孔实现紧密贴合，配合主轴端面的键块传动结构，能够在高速旋转过程中传递足够的切削扭矩，避免刀柄与主轴之间出现相对打滑的问题。

　　锥柄尾部的拉钉结构适配机床主轴的拉爪机构，可在换刀过程中实现自动拉紧，保证刀柄在主轴内的定位刚性，满足自动化加工的换刀需求。中间的法兰部位设置了对应的卡槽结构，可与机床的换刀机械手配合，实现加工过程中的自动换刀动作，适配批量加工场景下的连续作业需求。前端的ER螺母与ER32夹头配合，可实现一定直径范围内不同柄径刀具的装夹，夹头的均匀收缩结构能够保证刀具的装夹同轴度，减少刀具旋转过程中的径向跳动。160毫米的悬伸长度属于中等长度规格，既可以满足普通深度型腔、台阶面的加工避让需求，避免主轴与工件或夹具发生干涉，又不会因为悬伸过长导致整体刚性下降，在常规切削参数下能够有效控制振颤，保证加工稳定性。从安装边界来看，

　　这款刀柄的锥柄部分完全遵循ISO40主轴的标准尺寸规范，安装时只需将锥面、主轴锥孔清理干净，保证无铁屑、油污残留，即可通过拉钉拉紧实现可靠定位，法兰部位的外径尺寸符合标准机械手的抓取规格，无需对机床换刀机构进行额外调整即可适配。前端ER螺母的外径尺寸经过优化，在保证夹头锁紧力的前提下尽可能缩小外径，可在加工较窄的型腔内壁时减少与工件侧壁的碰撞概率。在实际选型使用过程中，这类刀柄需要搭配对应精度等级的ER32夹头使用，根据加工精度要求选择不同跳动等级的夹头，精加工场景下可选用更高精度的夹头来保证刀具的径向跳动控制在允许范围内，锁紧螺母时需要使用对应规格的ER扳手，按照对称拧紧的方式逐步锁紧，避免单边受力导致夹头变形、刀具装夹偏斜。

　　日常使用中需要注意保护锥柄定位面，避免磕碰划伤，一旦锥面出现凹痕或毛刺，会直接影响与主轴的贴合精度，导致加工振颤、加工表面出现振纹等问题，每次安装前都需要擦拭干净锥面与端面，保证定位基准的清洁度。相较于短悬伸刀柄，160毫米的长度在加工带一定深度的零件时，能够让主轴端面远离工件加工区域，留出足够的排屑空间，方便切削液直达切削区域，带走切削热量与切屑，减少切屑堆积在刀具周围造成的二次切削问题。同时这个长度规格也适配大部分普通零件的加工深度需求，不需要频繁更换不同长度的刀柄，减少换刀调试的辅助时间，提升批量加工的效率。在结构细节上，刀柄的本体采用合金结构钢整体锻造加工，经过热处理后具备足够的硬度与韧性，能够承受切削过程中的切削力与振动，长期使用不易出现变形问题，内部的刀具安装孔与锥柄定位面保持较高的同轴度，从基准层面保证装夹刀具后的跳动精度。螺母与刀柄本体的螺纹配合经过精密加工，锁紧过程顺滑无卡滞，长期反复拆装也不会出现螺纹磨损过快的问题。
