布赫液压马达配套阀块结构设计

　　在工程机械、农业装备、工业液压站的动力回路搭建中，这类适配布赫hidrirma系列液压马达的集成阀块，是连接动力输出端与执行端的核心衔接部件，很多现场调试的液压故障，追根溯源都和阀块的流道设计、安装匹配度有直接关联。从实际应用场景来看，这类阀块主要配套在中小排量的齿轮式液压马达上，常见于小型挖掘机的回转驱动回路、环卫清扫车的扫盘动力驱动、农用收割机的割台调节单元，以及工业自动化线的液压工装夹紧动力输出端，它的核心作用是把液压系统的压力油按照设定的通路分配给马达的进出油口，同时集成必要的过载保护、单向导通结构，减少外接管路的数量，降低系统的泄漏点。

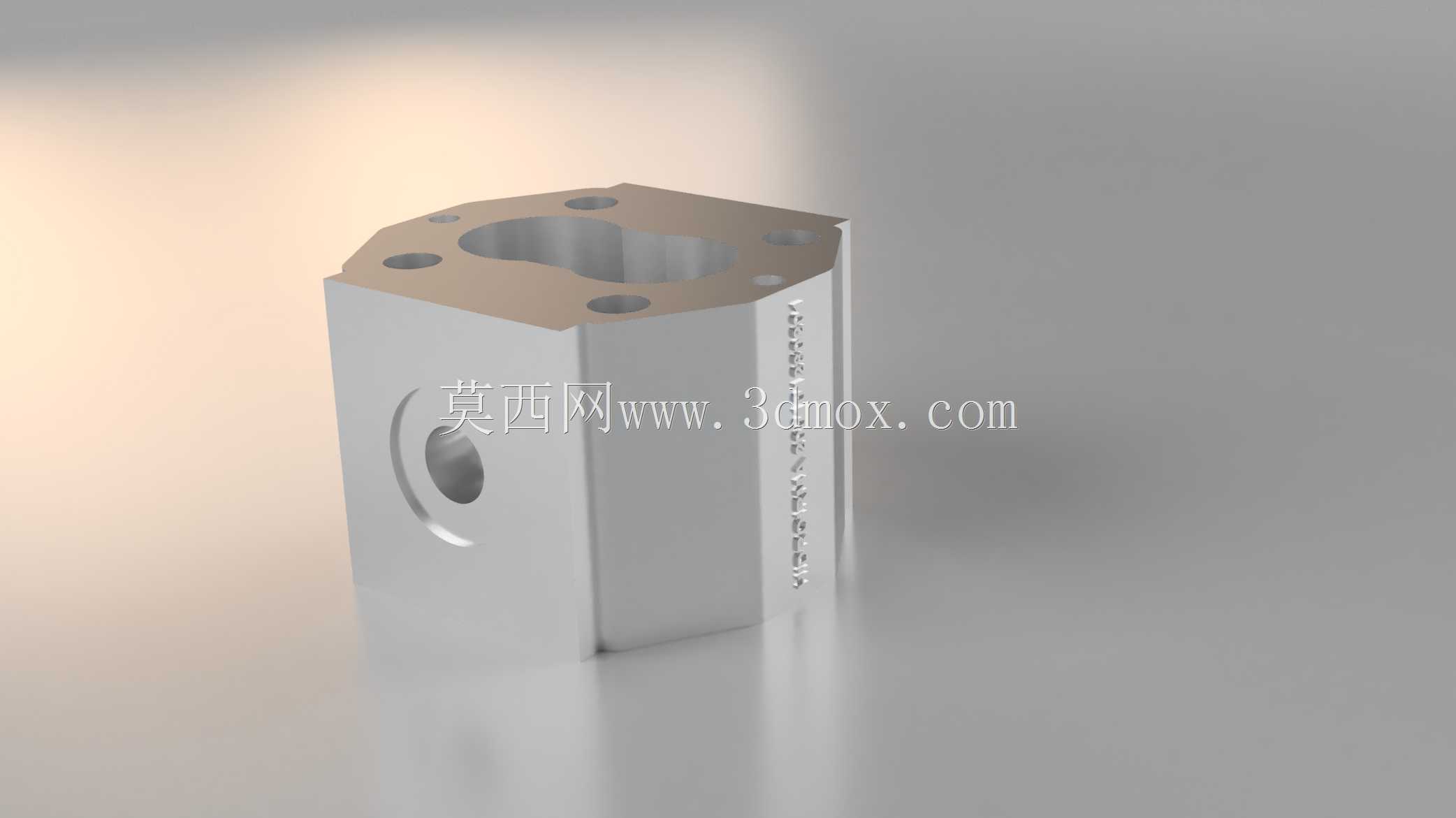

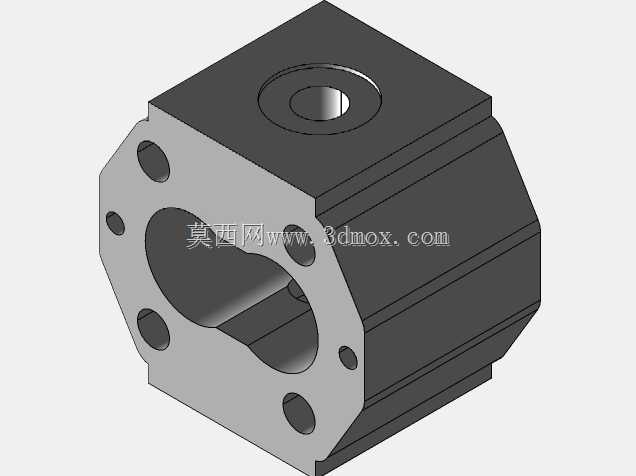

　　从结构设计思路来看，这个阀块采用六面体集成式布局，顶面的多组安装孔是用来和液压马达的端面直接贴合安装的，孔位的位置度公差控制在0.02mm以内，保证安装时O型密封圈能完全压实，不会出现高压油渗漏的问题；侧面的通油孔是外接系统压力油管和回油管的接口，孔口做了120度的倒角沉台，适配标准的卡套式管接头安装，避免接头拧紧时刮伤密封件。流道设计上采用了正交钻孔的工艺方案，所有内部流道的转角处都做了圆弧过渡处理，减少高压油在流道内的压力损失，同时避免流道直角位置出现气蚀，长期高压工况下不会因为流体冲蚀出现阀块内壁剥落的问题。

　　从安装边界尺寸来看，这个阀块的整体轮廓是方正的六面体结构，安装时不需要额外预留过大的操作空间，只要保证侧面管接头的安装扳手空间即可，顶面的安装孔采用内螺纹设计，和马达端的定位销孔配合后，能承受马达工作时的反扭矩，不会出现连接松动的问题。阀块的材质选用了高强度的铝合金锻件，表面做了硬质阳极氧化处理，相比钢制阀块重量降低了60%，同时抗腐蚀能力更强，适合在户外潮湿、多粉尘的工况下使用，氧化层的硬度能达到HV400以上，安装时不会因为螺栓拧紧划伤表面，长期使用也不会出现表面锈蚀剥落污染液压油的问题。

　　在功能特性上，这个阀块的内部流道通径是按照马达的最大流量匹配设计的，在额定压力25MPa的工况下，流道的压力损失不超过0.2MPa，不会因为阀块的节流作用导致马达输出扭矩不足。阀块侧面预留了一个测压接口，可以直接安装测压接头，现场调试时不需要额外拆接管路就能直接监测马达的工作压力，方便故障排查。另外阀块的安装端面做了平面度研磨处理，平面度公差控制在0.01mm以内，和马达端面贴合后，即使在高压冲击工况下，也不会出现端面渗油的问题，很多现场维修时遇到的阀块渗漏问题，大多是因为端面平面度不达标，或者安装孔位置度超差导致密封件压缩量不均匀。

　　做这类液压阀块的三维建模时，首先要确认配套马达的安装接口尺寸，包括油口的位置、孔径大小、安装孔的螺纹规格和分布圆直径，所有的配合尺寸都要按照样本的公差要求做中差建模，避免加工后出现安装不上的问题。内部流道设计时要注意不同流道之间的壁厚，高压流道之间的壁厚不能小于3mm，避免高压下出现流道击穿的问题，钻孔的工艺孔要做封堵设计，选用标准的钢球堵或者螺塞封堵，封堵位置要预留足够的扳手操作空间。另外建模时要把所有的倒角、沉台都做完整，不要遗漏工艺结构，很多新手建模时只做主体结构，忽略了孔口倒角和密封槽，导致加工出来的零件无法安装密封件，直接报废。

　　在设备选型匹配时，要确认阀块的额定流量和压力是否满足系统的工作要求，不要出现小阀块配大流量马达的情况，否则会导致系统发热严重，马达输出效率下降。安装时要注意密封件的选型，和油口接触的O型圈要选用耐液压油的丁腈橡胶材质，硬度在邵氏70度左右，压缩量控制在15%-20%之间，压缩量太小容易渗漏，压缩量太大会导致密封件被挤入间隙出现切圈问题。日常维护时，只要定期检查阀块的连接螺栓是否松动，表面有没有渗漏痕迹即可，这类集成阀块没有运动部件，只要液压油的清洁度满足NAS8级以上的要求，使用寿命可以达到上万小时，很少出现故障。
