工业重载无动力辊筒输送台结构设计

　　在车间物料转运、工序间工件流转的场景里，无动力辊道输送台是应用频次极高的辅助工装设备，这类设备不需要额外配置动力源，完全依靠工件自身重力或者作业人员的轻推即可完成物料的水平位移，相比带式输送设备，它的承载能力更强，维护成本更低，尤其适合输送底部平整、刚性足够的箱装工件、金属结构件、托盘载具等物料，在机加工车间上下料工位、装配线旁缓存段、仓储出入库接驳区域都能看到这类设备的身影。

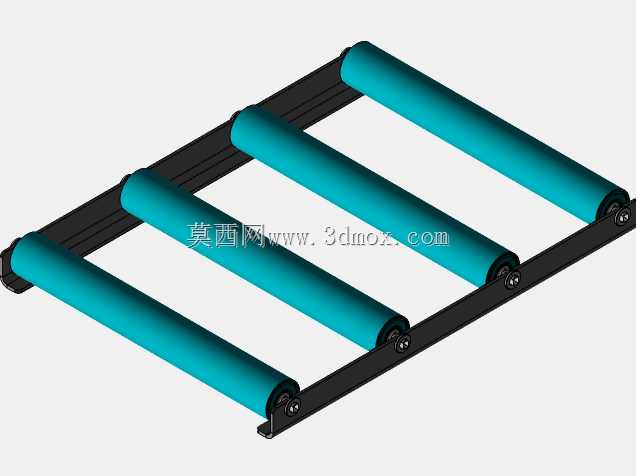

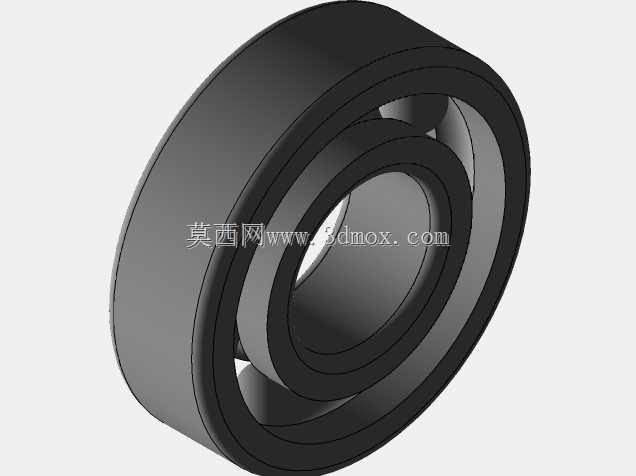

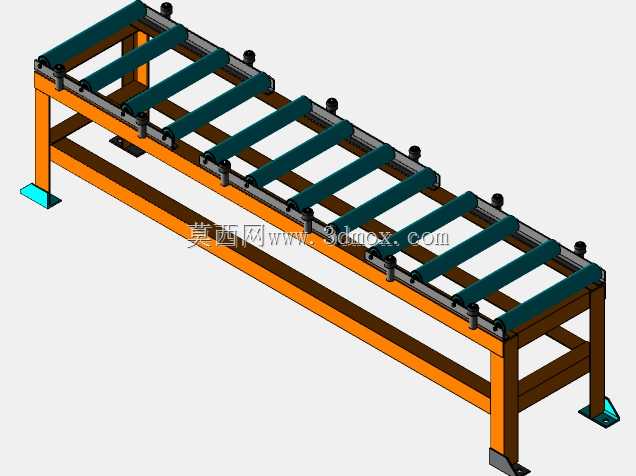

　　这套辊筒输送台采用型钢焊接框架作为主体承载结构，支腿部分选用矩形型钢制作，支腿底部配置可调式脚杯，能够根据现场地面的平整度调整整体台架的水平度，避免因地面倾斜导致工件自行滑移或者卡滞，相邻支腿之间加装横向与斜向的型钢拉筋，大幅提升框架整体的抗扭刚度，即使承载较重的工件，框架也不会出现明显的形变，保证辊筒安装基准的稳定性。台架上部的辊筒安装梁采用平行布置的型钢构件，每根辊筒的两端都通过带座轴承固定在安装梁上，辊筒自身选用表面做防锈处理的金属辊体，辊筒之间保持等间距排布，间距尺寸根据日常输送的最小工件尺寸确定，保证工件在输送过程中不会出现卡入辊缝的情况，同时辊筒的上表面保持在同一水平面上，避免工件输送过程中出现颠簸、偏移的问题。

　　从设计思路来看，这类无动力辊道首先要确定的是额定承载能力，单根辊筒的承载上限、辊筒排布密度、框架型材的截面参数都要匹配目标输送工件的最大重量，避免长期过载导致辊筒弯曲、框架变形。其次要考虑安装边界的适配性，台架的整体宽度要匹配常用托盘或者工件的底面宽度，两侧预留少量余量防止工件剐蹭框架，台架的高度通常匹配相邻工位的作业高度，比如对接机床工作台时，辊道上表面高度要和机床工作台面保持齐平，减少工件转运时的抬升高度，降低作业人员的劳动强度。如果是带倾斜角度布置的无动力辊道，还要根据工件与辊筒表面的摩擦系数计算合适的倾斜角度，角度过小工件无法依靠重力自行滑动，角度过大则会导致工件滑移速度过快，存在碰撞安全隐患，水平布置的该类输送台则完全依靠人工推送，适合作为工序间的缓存台使用。

　　在细节设计上，辊筒的安装结构要考虑后期维护的便捷性，轴承座采用可拆卸的固定方式，当某根辊筒出现磨损或者转动卡滞时，可以单独拆卸更换，不需要拆解整个台架结构。支腿的可调脚杯调节行程要覆盖现场地面可能存在的高度差，通常预留30到50毫米的调节量即可满足大部分车间地面的安装需求。框架焊接完成后需要做去应力处理，避免焊接残余应力导致后期框架变形，表面喷涂防锈漆与面漆，提升设备在车间环境下的抗锈蚀能力，延长使用寿命。这类输送台还可以根据实际使用需求加装侧边挡条、端部限位块等附属结构，侧边挡条可以防止工件在输送过程中从侧面滑落，端部限位块则可以避免工件冲出辊道末端，在需要定位的工位还可以加装可伸缩的挡停机构，方便工件在指定位置停留，完成装配、检测等作业内容。

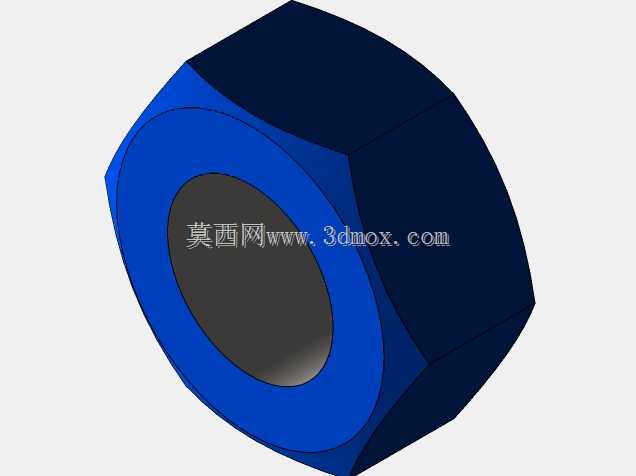

　　实际使用过程中，这类无动力辊道的故障点极少，日常只需要定期检查辊筒的转动灵活性，在轴承位置补充润滑脂，检查框架连接螺栓是否出现松动即可，相比带动力的输送设备，它没有电机、减速机、传动链等易损部件，维护工作量极低，同时可以根据现场的布局需求灵活拼接多段辊道，组成不同长度、不同走向的输送线路，适配车间内部复杂的工位布局，在多品种小批量的生产场景下，这类通用型输送台的适配性远高于专用输送设备，能够快速调整布局满足生产动线的调整需求。
