金属材质140mm叶轮离心风机结构

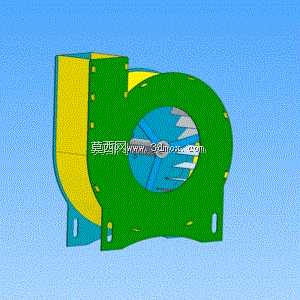

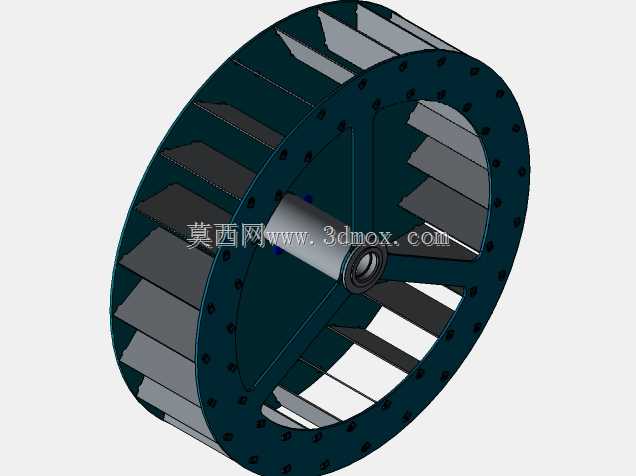

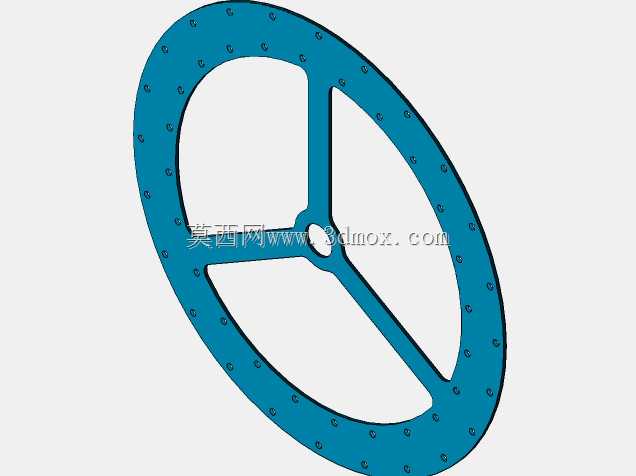

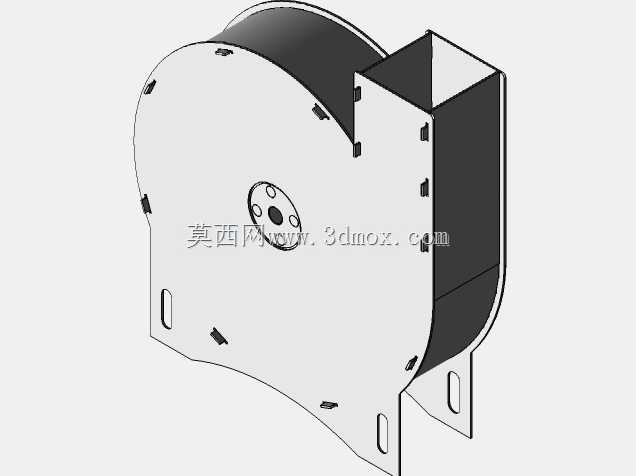

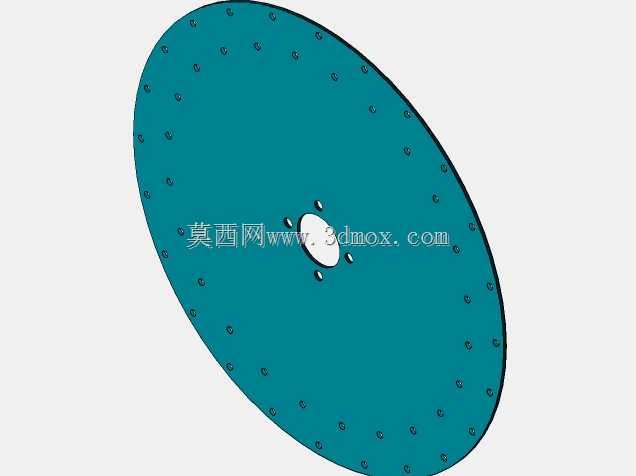

　　在车间局部排风、小型设备散热、工位除尘这类对风压有一定要求的场景里，小尺寸离心风机的适配性远高于普通轴流扇，这款叶轮直径140mm的金属制离心风机，就是针对自用场景下的实际通风需求做的结构落地，没有冗余的装饰性设计，所有结构都围绕实际使用的可靠性、安装便捷性做考量。从结构布局来看，这款风机采用了典型的后向式叶轮配蜗壳的结构，进风口设置在蜗壳侧方正中位置，出风口为方形直边结构，可直接对接方形通风管道或者集气罩，省去了额外的变径转接工序，适合小空间内的紧凑安装。叶轮部分的叶片做了等距排布，叶片型线经过适配调整，能在140mm的叶轮直径下，兼顾进风效率与出口风压，避免小尺寸叶轮常见的风压不足、气流紊流严重的问题，

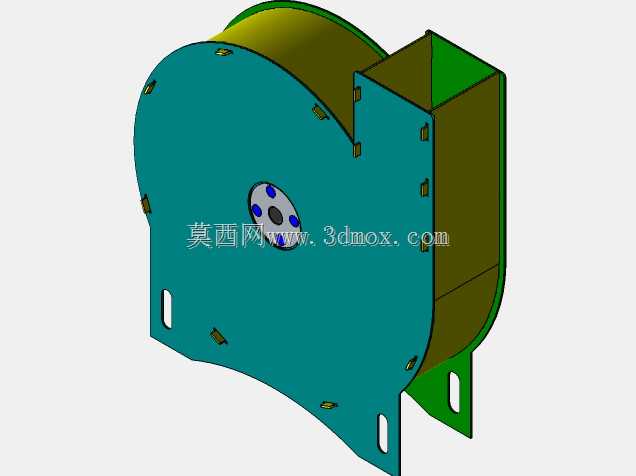

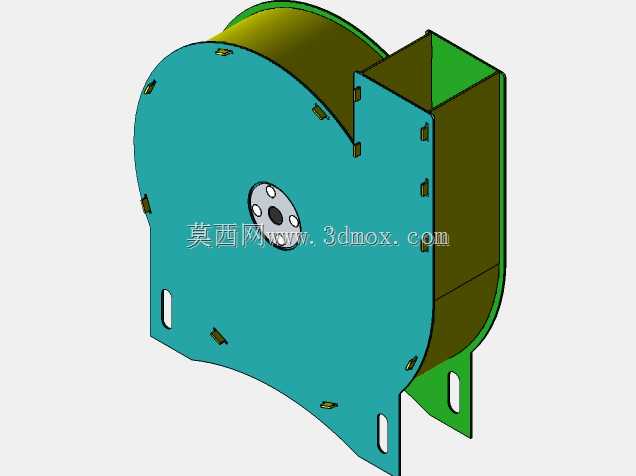

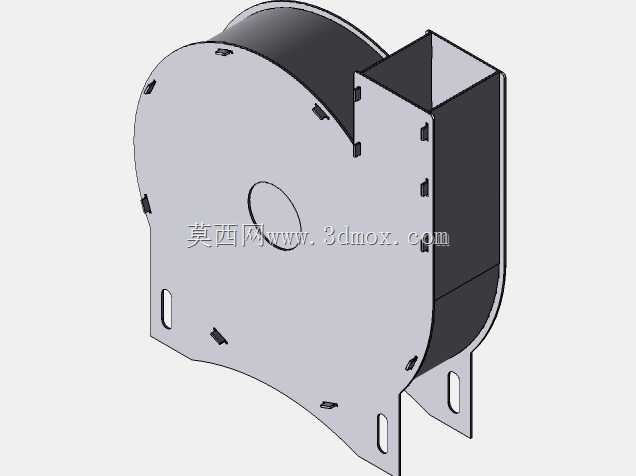

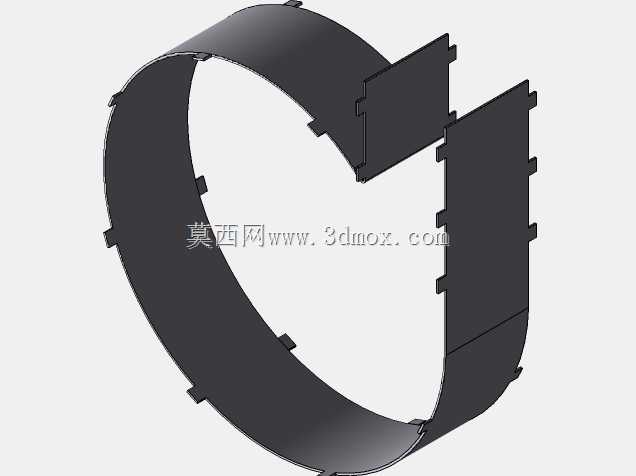

　　实际运行时可稳定输出定向气流，满足小范围集气、散热的风量需求。蜗壳部分采用分体拼接的金属结构，壳体边缘预留了均匀分布的安装孔位，既可以实现蜗壳上下部分的紧固密封，也能通过这些孔位搭配减震垫直接固定在设备机架或者墙面支架上，安装边界的适配性较强，不需要额外制作复杂的安装底座。蜗壳底部预留了两个长条形安装腰孔，可在一定范围内调整安装固定的位置，抵消现场安装时的孔位误差，降低现场施工的对位难度。进风口侧的蜗壳端面做了外翻边处理，既可以提升壳体的结构刚度，避免薄金属壳体运行时产生共振异响，也能方便对接进风侧的防护网或者软连接，减少气流泄漏。从设计思路上，这款结构完全围绕金属加工的实际工艺做适配，所有折弯、开孔结构都适合常规钣金加工工序完成，

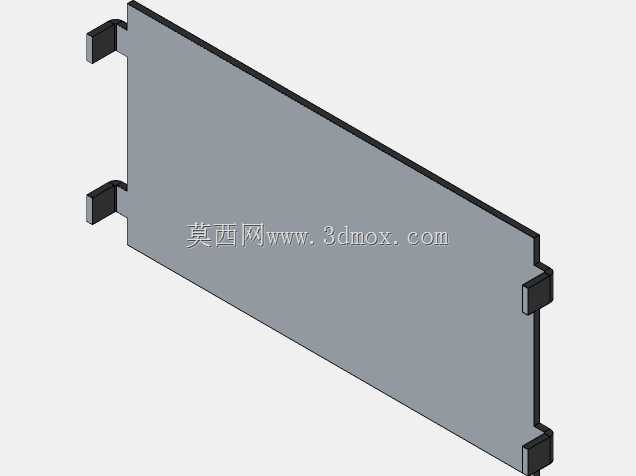

　　不需要特殊的定制模具，个人或者小型机加工场景下就能完成制作，壳体的板材厚度选择兼顾了结构强度与整机重量，不会因为壳体过薄导致运行振颤，也不会因为板材过厚增加不必要的重量与材料成本。实际使用场景中，这类小尺寸金属离心风机可用于小型焊烟收集工位的排风动力、电子设备机柜的强制散热、小型实验台的通风排气，也可作为小型除尘设备的配套风源，相比塑料材质的同规格风机，金属结构的耐温性、抗老化性能更强，在存在少量焊接火花、环境温度偏高的车间场景里使用寿命更长。结构设计时特意将叶轮的转动重心与蜗壳安装基准做了同轴度匹配，减少运行时的偏心振动，不需要额外做复杂的动平衡调整就能满足低转速下的平稳运行要求，适合非量产的自用场景加工制作。出风口的方形截面尺寸与蜗壳出口的气流流向做了平顺过渡，避免截面突变造成的风阻损失，提升气流输出的效率，壳体的连接缝位置都做了贴合面设计，组装后可有效减少漏风，保证风压输出的稳定性。
