工业级离心式电动鼓风机结构设计

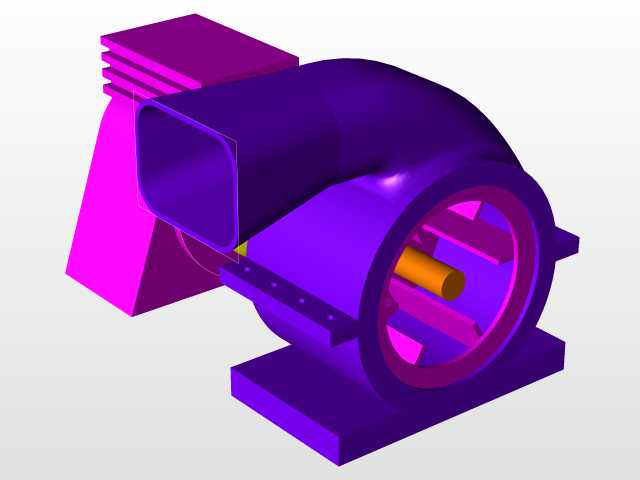

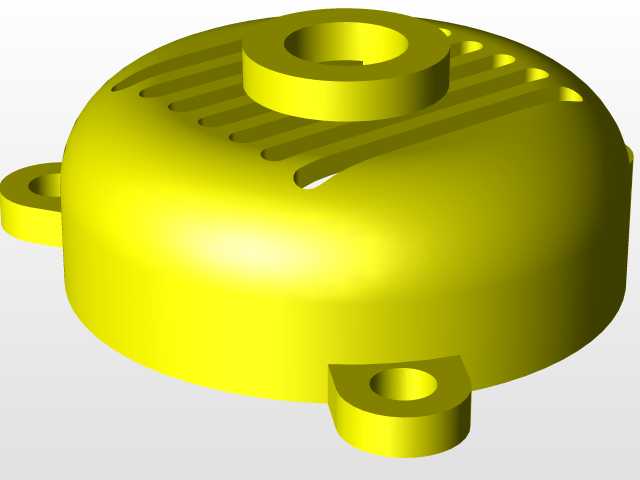

　　这款离心式电动鼓风机的三维结构设计，核心围绕工业场景下的送风、引风、气力输送需求展开，在建模阶段就充分考虑了不同工况下的安装适配性与运行稳定性。从应用场景来看，这类设备广泛覆盖车间通风换气、生产流水线物料气力输送、工业炉窑送风助燃、除尘系统引风排风等多个生产环节，不同场景对风压、风量的参数要求差异较大，因此在结构设计时，特意将蜗壳流道做了顺滑过渡处理，减少气流在壳体内的涡流损耗，提升气动效率。

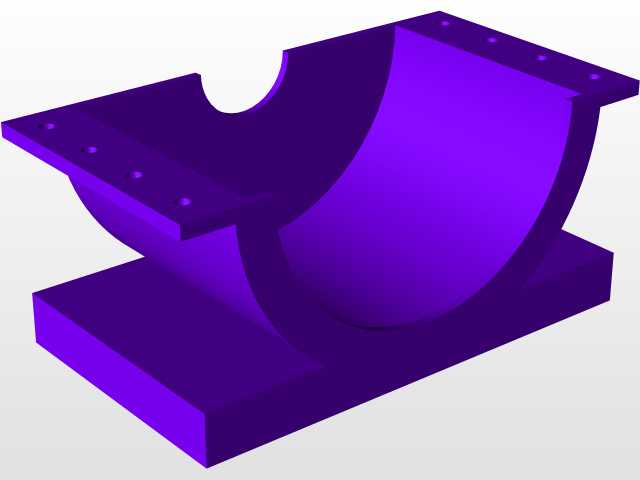

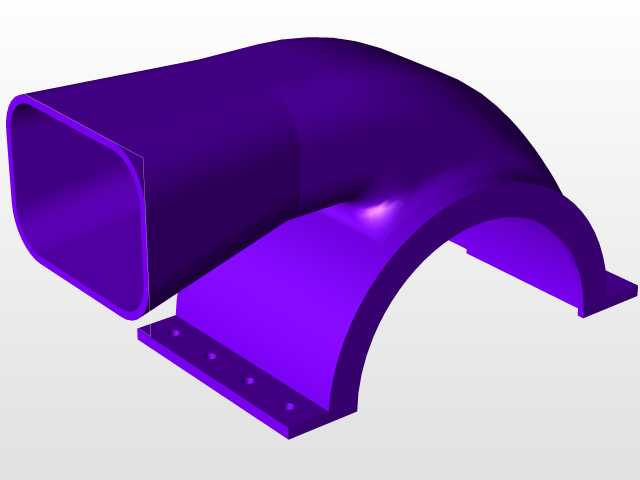

　　从结构设计思路来看，整体采用卧式安装布局，底部设置一体化铸造式安装底座，底座上预留了标准螺栓安装孔位，安装时可直接通过螺栓固定在混凝土基础或者钢制机架上，安装边界的孔位间距参考了行业通用的安装尺寸规范，能够适配多数现有风系统的安装位，无需额外做大规模的基础改造。进风口采用方转圆的渐变接口设计，方形端可直接对接矩形通风管道，圆形端与叶轮腔室顺滑衔接，避免气流在进风侧出现紊流，降低运行时的气动噪音。出风口设置在蜗壳的切线方向，同样采用方形法兰接口，方便对接后续的送风管道，法兰上预留了密封槽位，安装时可嵌入橡胶密封垫，减少风压泄漏。

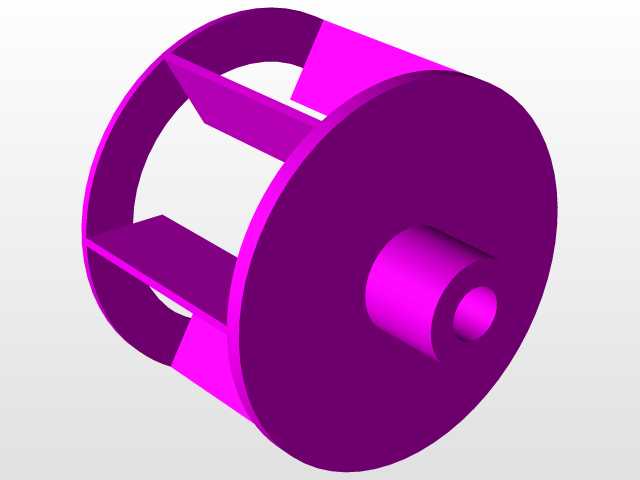

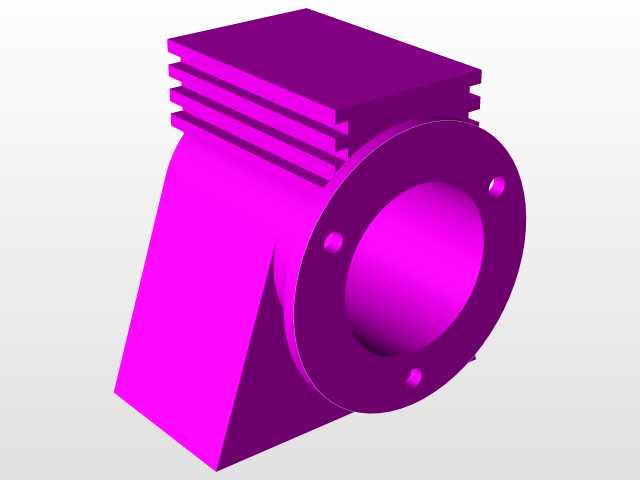

　　叶轮部分采用前弯式叶片结构，叶片与轮毂、轮盖的连接位置做了圆弧过渡处理，既能够降低气流冲击，也能减少应力集中，提升叶轮在高速旋转时的结构强度，叶轮中心的轴孔与电机输出轴采用过盈配合加键连接的方式，保证扭矩传递的可靠性，避免长期运行出现轴孔松动的问题。电机安装位与蜗壳主体采用一体化的支撑结构连接，电机轴直接驱动叶轮，省去了皮带传动或者联轴器传动的额外结构，既缩小了设备整体的外形尺寸，也减少了传动环节的能量损耗，同时降低了后期维护的工作量，无需定期调整皮带张紧度或者更换联轴器缓冲垫。

　　在外形尺寸的把控上，整体结构紧凑，蜗壳的径向尺寸、轴向宽度都经过参数化建模校核，在保证额定风量风压的前提下，尽可能压缩设备的占用空间，适合安装在空间相对局促的生产车间或者设备夹层内。壳体的壁厚参考了同功率级别风机的通用设计标准，既能够承受运行时的内部风压，不会出现壳体变形导致的叶轮擦壳问题，也不会因为壁厚过大造成不必要的材料浪费。整体结构拆分清晰，蜗壳、底座、进风口、叶轮、电机安装位等各个部件的建模精度满足后续工程出图、生产加工的要求，各个配合面的公差标注参考机械设计通用规范，能够直接用于指导零部件的加工与整机装配。
