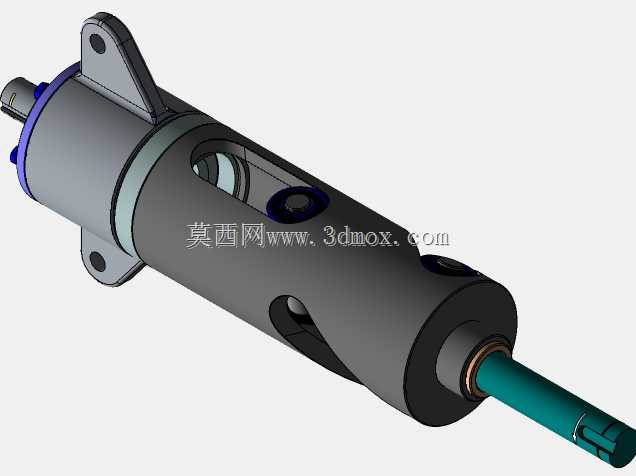

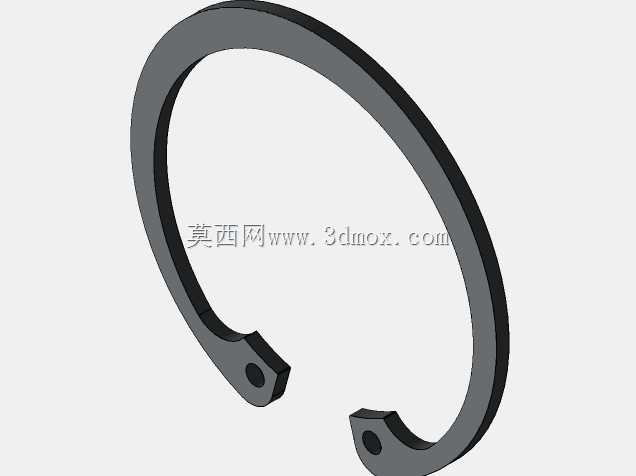

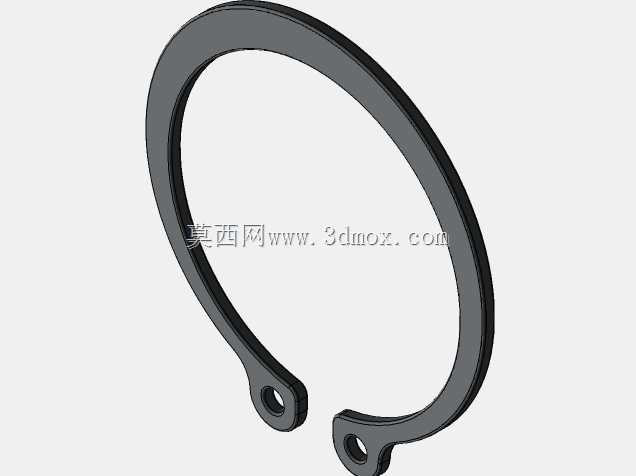

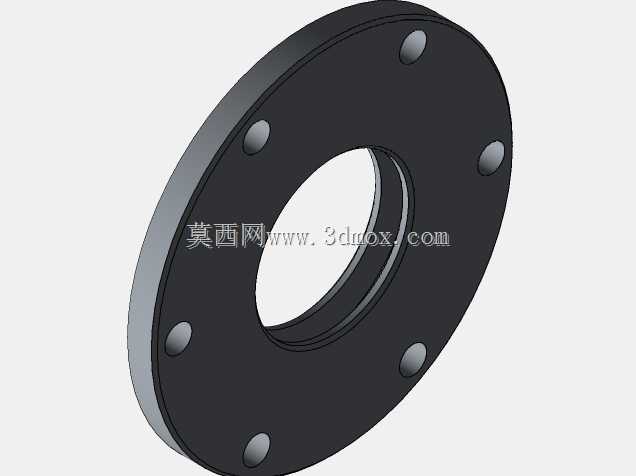

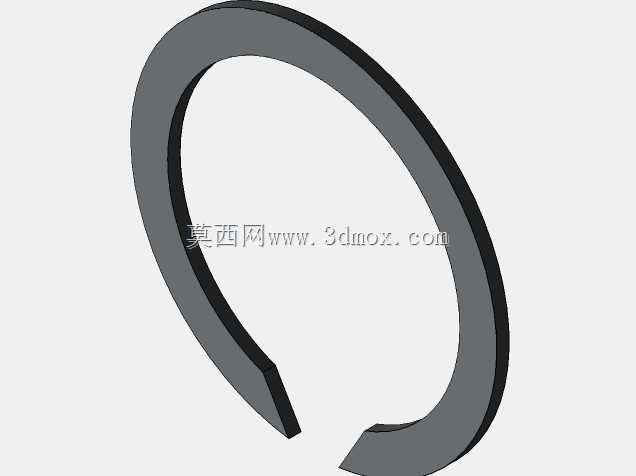

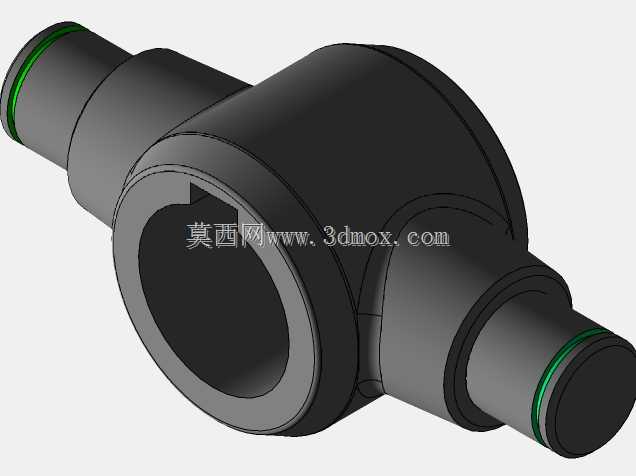

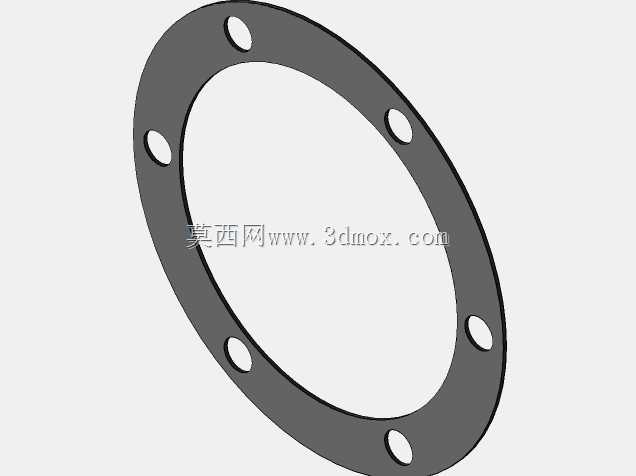

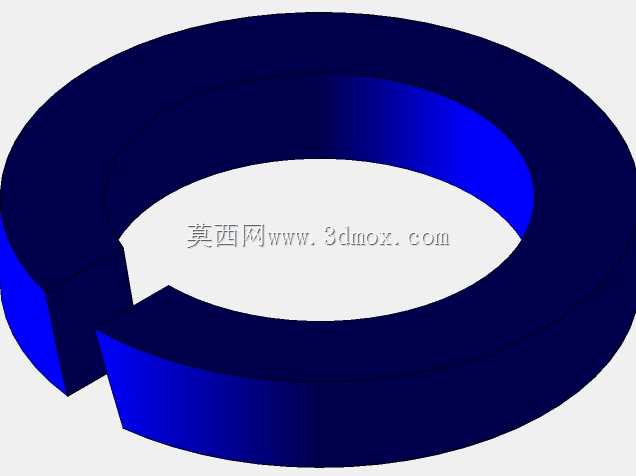

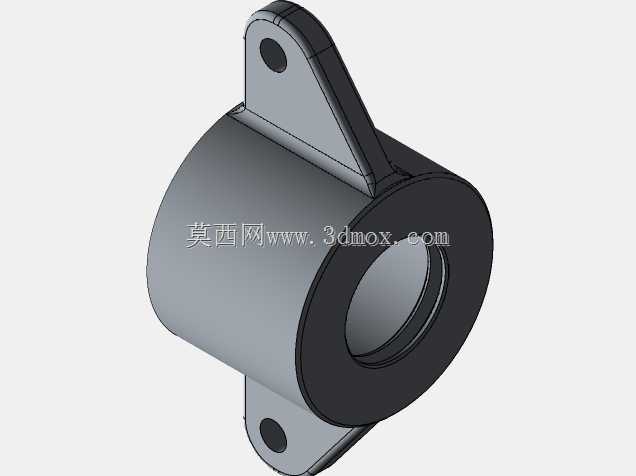

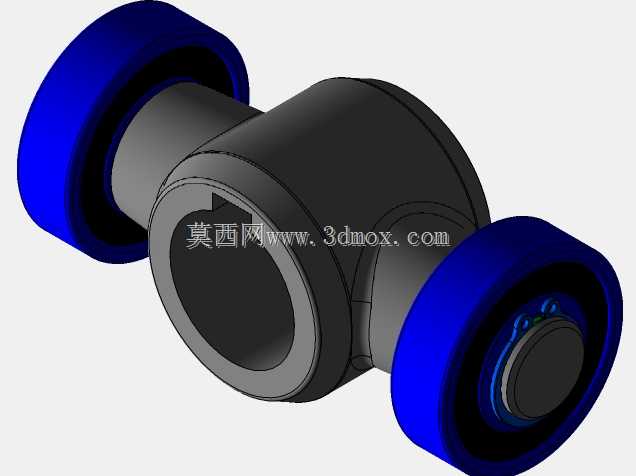

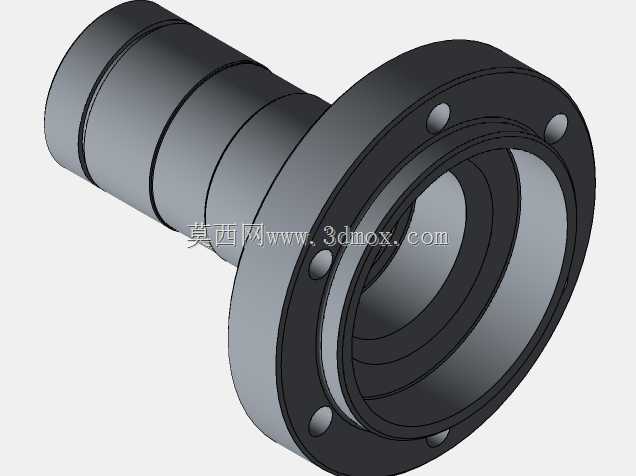

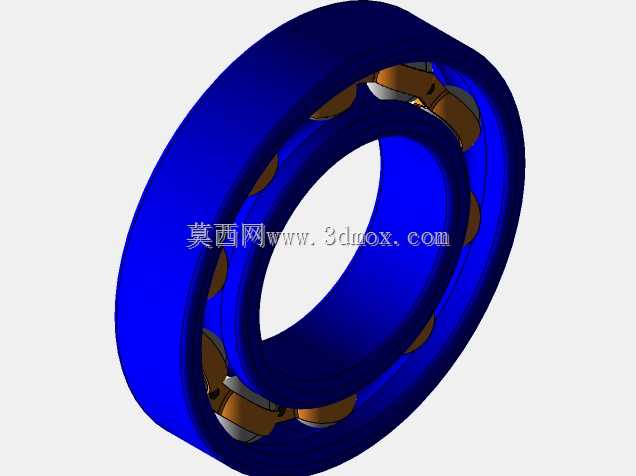

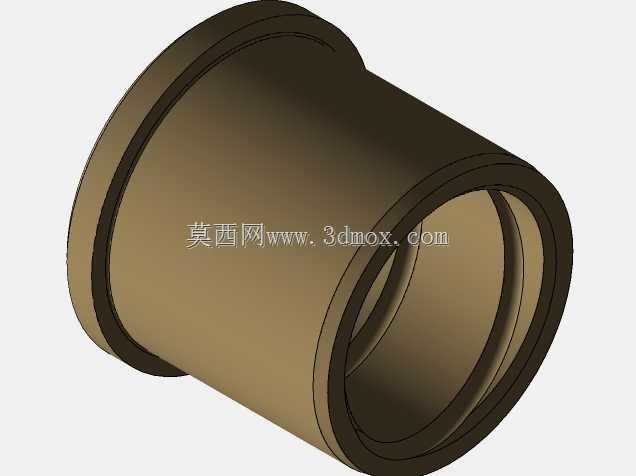

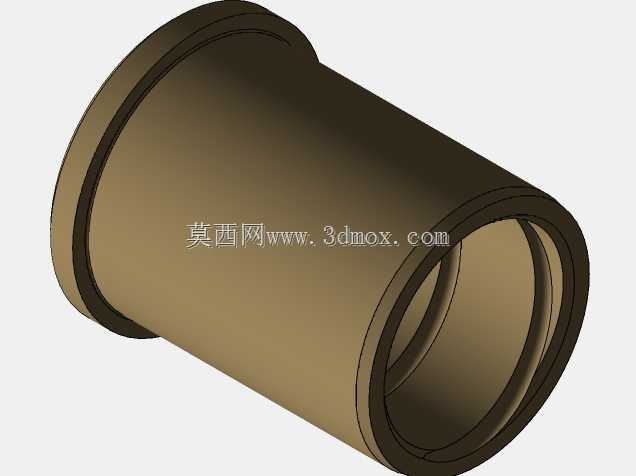

在传动部件出厂性能校验、轴系疲劳寿命试验场景中,这类轴向-径向复合加载装置是试验台架的核心执行部件,主要作用是为被测输出轴提供可控的额定载荷,模拟实际工况下轴系承受的扭转力矩与轴向推拉力,复现设备运行过程中轴件受到的复合受力状态,避免台架试验与实际工况载荷谱偏差过大导致的测试数据失真。从结构布局来看,装置采用缸体集成式设计,主体圆柱形缸筒作为承载基体,前端通过带安装耳的法兰端盖实现台架固定,端盖周向布置的紧固螺栓采用均布排布,保证缸筒承压时端面受力均匀,不会出现局部应力集中导致的密封件偏磨问题。伸出端的输出轴直接对接被测轴系,轴颈处设置的复合密封结构同时适配低压往复运动与微幅摆动工况,避免长期加载试验中液压介质出现渗漏。

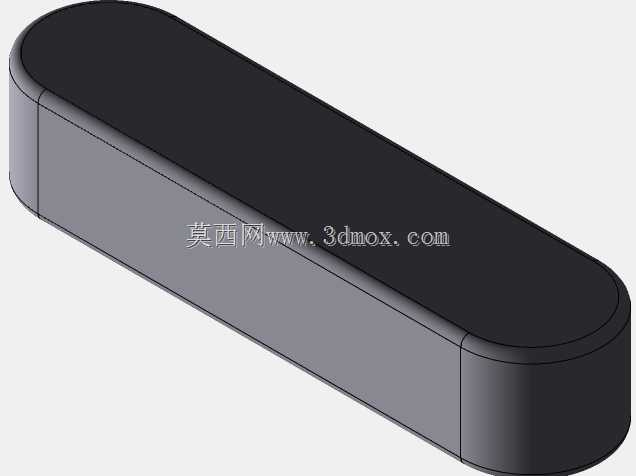

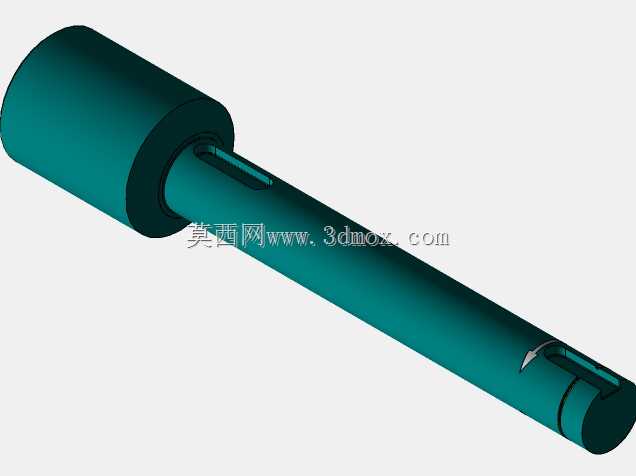

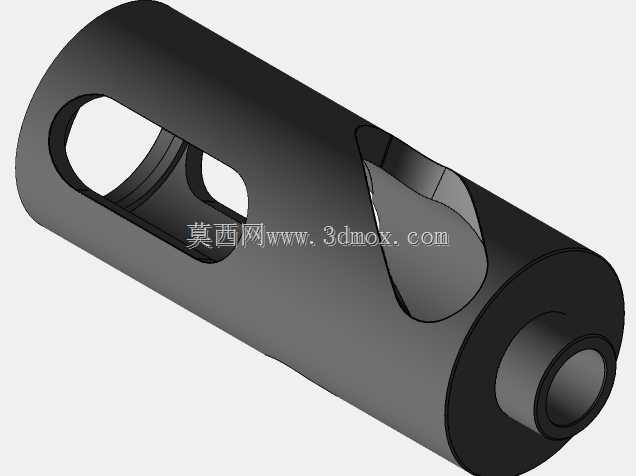

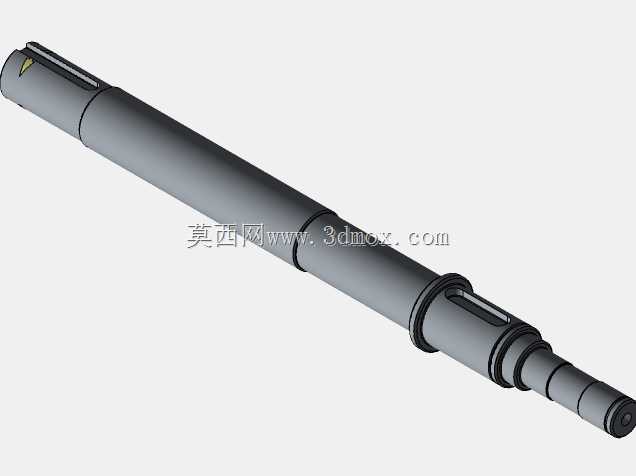

缸筒侧面开设的两组油口分别对应加载腔与回程腔,其中靠近输出端的油口负责提供径向加载的压力油,侧置的小型柱塞副则负责输出轴向的加载力,两组油路独立控制,可根据测试需求单独施加径向载荷、轴向载荷,或是按比例输出复合载荷,匹配不同类型轴系的加载测试要求。设计过程中优先考虑了安装边界的适配性,主体缸筒外径控制在常规试验台架的安装座适配范围内,底部的两个安装支脚采用对称式带定位销孔的结构,安装时可先通过定位销完成缸体与台架的位置校准,再穿入紧固螺栓完成固定,避免加载过程中缸体出现偏移导致加载力方向偏差。输出轴的轴伸尺寸按照通用试验夹具的连接标准设计,可直接对接不同规格的轴套、联轴器,无需额外加工过渡连接件,减少试验准备阶段的工装加工量。

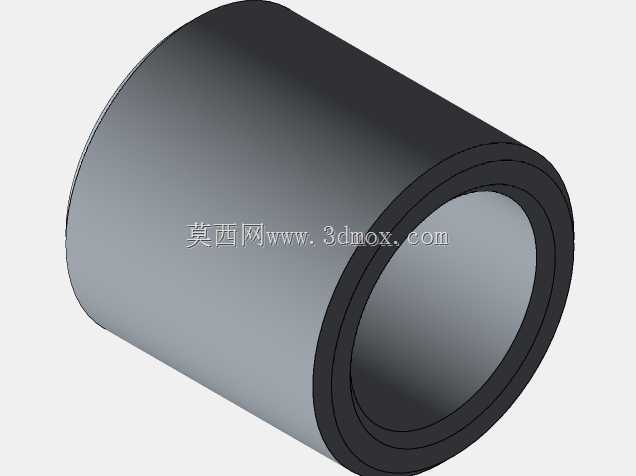

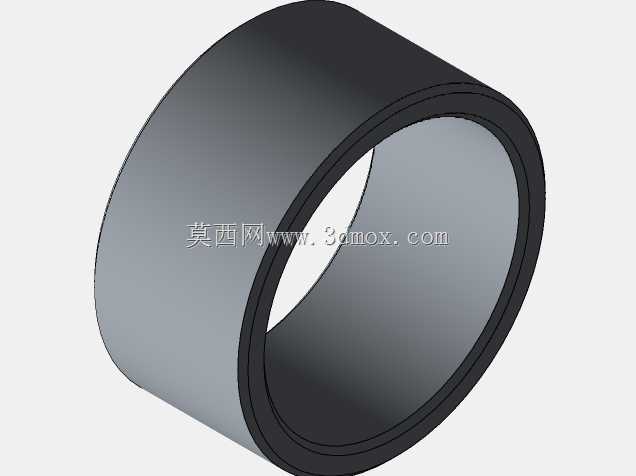

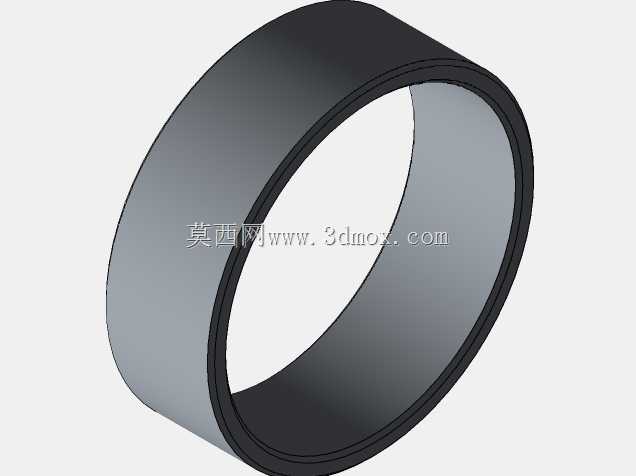

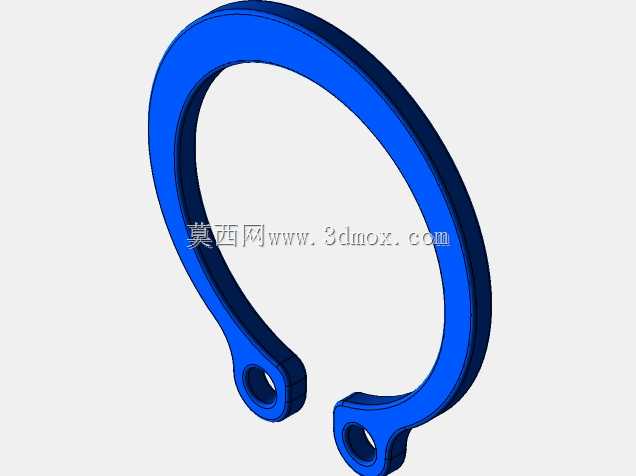

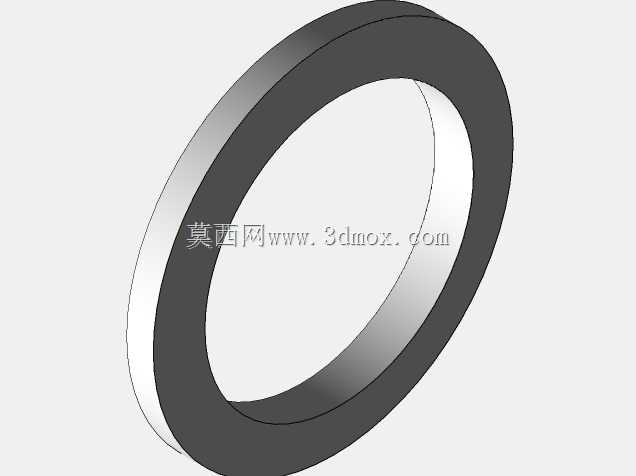

从功能实现逻辑来看,装置的加载力输出与输入油压呈线性对应关系,可通过外接的比例压力阀实时调整输出载荷大小,配合扭矩传感器、位移传感器可实现闭环载荷控制,在疲劳寿命试验中可按照预设的载荷谱自动完成交变加载、恒载保持等测试流程。缸体内部的活塞采用导向带+密封件的组合支撑结构,活塞与缸筒内壁的配合间隙控制在合理范围内,既保证活塞往复运动的顺畅性,又避免间隙过大导致的压力油内泄,保证加载力的输出精度。尾部伸出的杆体上集成了行程检测的触发挡块,当活塞运动到极限位置时会触发外置的行程开关,切断压力油供给避免活塞超程撞击端盖,提升装置长期运行的可靠性。在实际选型适配过程中,需要重点核对装置的最大输出载荷是否覆盖被测轴系的额定工况载荷,
同时确认输出轴的行程范围满足测试过程中轴系的轴向窜动量要求,安装时要保证装置输出轴与被测轴的同轴度误差在允许范围内,避免附加的弯矩导致轴件测试过程中出现非正常磨损。这类加载装置不同于常规的标准液压缸,其复合加载的结构设计专门针对轴系测试场景优化,相比采用独立液压缸分别施加轴向、径向载荷的台架方案,集成式结构占用的安装空间更小,载荷作用点的位置精度更高,也减少了外接油路的接头数量,降低了试验台架的液压油渗漏风险。
