透明外壳220V10A电磁继电器结构设计

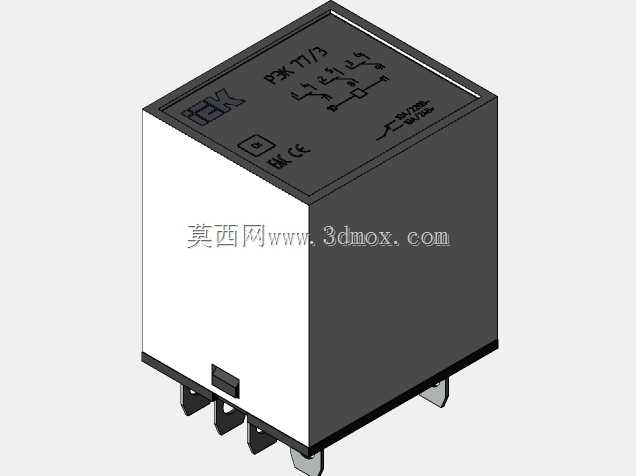

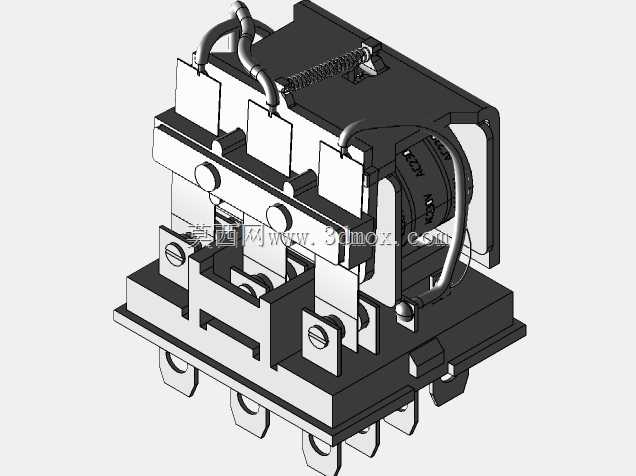

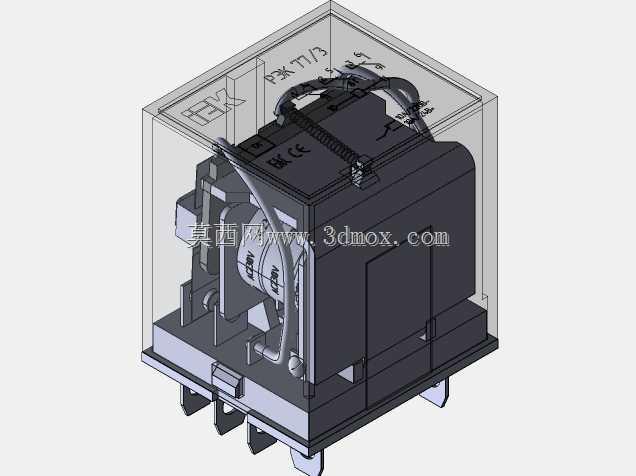

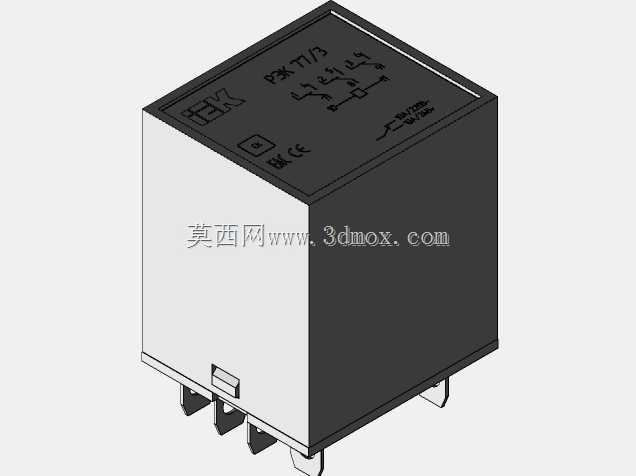

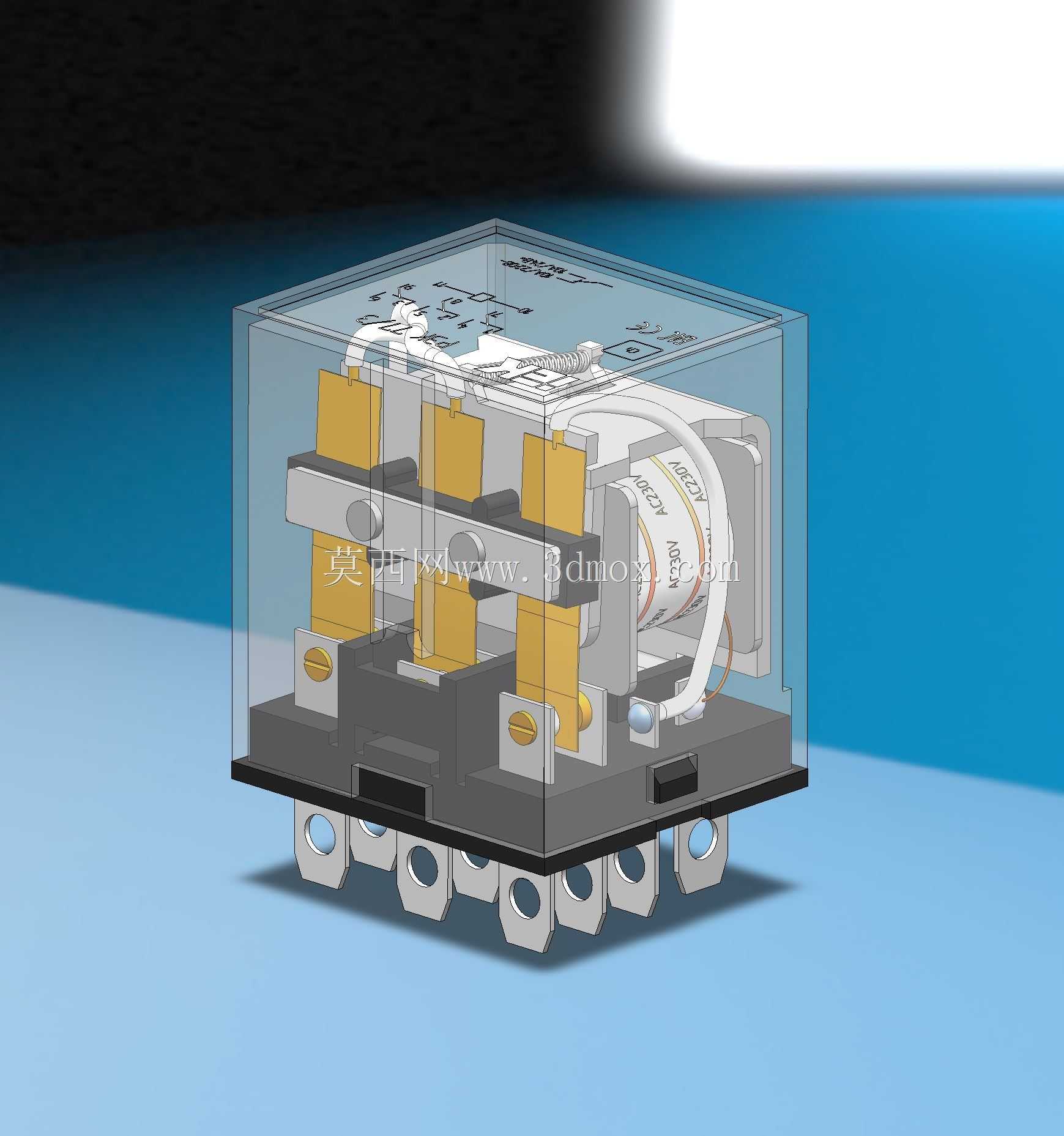

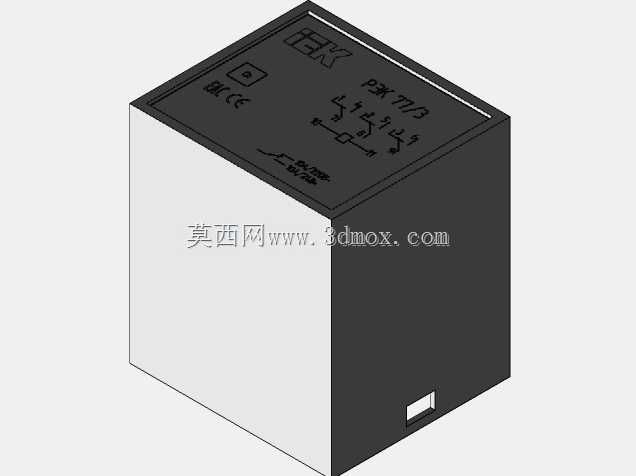

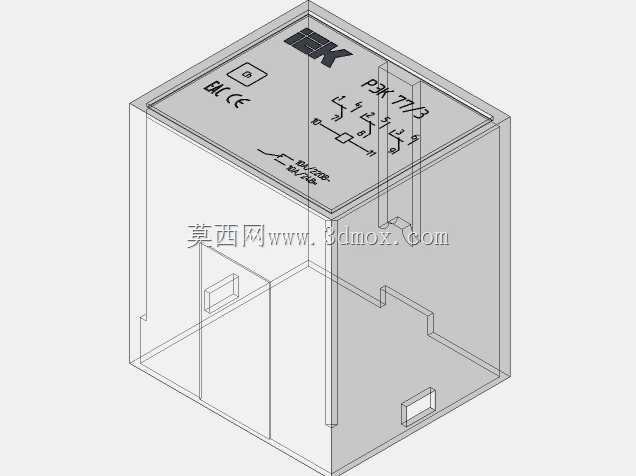

　　这款220V额定电压、10A额定电流的电磁式继电器，是民用及小型工业配电场景里常用的低压控制元件，日常多用于家用大功率电器的通断控制、小型设备的回路切换，比如居家场景里电暖器、大功率排插的供电回路控制，也可适配小型自动化设备的控制回路做信号中转与功率切换。从结构设计来看，模型还原了透明外壳封装的结构形式，这种透明外壳的设计并非为了外观装饰，实际生产中这类外壳多采用阻燃PC材质注塑成型，透明属性可以让运维人员直接观察内部触点的吸合状态、线圈是否出现形变烧蚀，不用拆解外壳就能快速排查故障，在民用配电、小型设备控制柜里能大幅降低日常巡检的工作量。内部结构上，模型完整还原了电磁驱动核心、触点组、接线端子、复位弹簧几个核心部分：

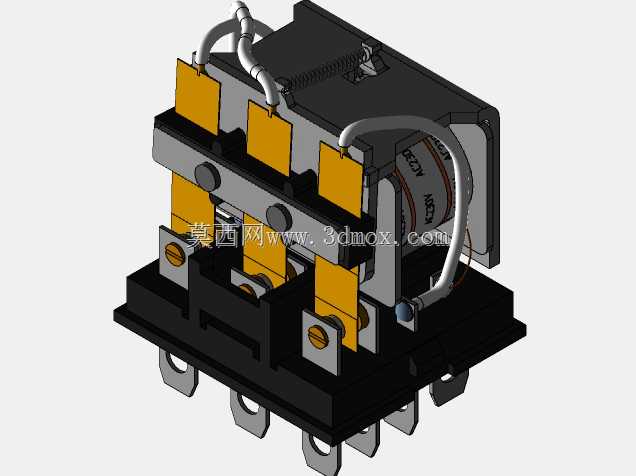

　　电磁线圈部分做了绕线层的细节还原，额定220V交流供电下，线圈得电后产生的电磁吸力克服复位弹簧的拉力，带动衔铁动作，从而实现触点组的通断切换；触点组采用三组并联的带载触点结构，单组触点可承载的电流经过冗余设计，10A额定电流下触点温升控制在国标允许范围内，触点表面采用银合金镀层，降低频繁通断带来的电弧烧蚀影响，延长触点使用寿命。安装边界方面，底部采用标准的导轨适配安装脚，同时预留了螺丝固定孔位，既可以卡在标准35mm电气安装导轨上，适配家用配电箱、小型控制柜的导轨安装场景，也可以通过M4螺丝直接固定在设备内部的安装板上，安装孔位的间距符合常规低压电器的安装尺寸规范，不需要额外做安装位的定制加工。

　　接线端子部分采用带压线板的螺丝锁紧结构，可适配1.5-2.5平方毫米的铜芯导线，锁紧后导线拉脱力符合低压电器的安全要求，避免长期使用后导线松脱带来的接触不良、打火隐患。设计过程中，这类继电器的结构需要重点考量几个工程要点：首先是电磁吸力与复位弹簧弹力的匹配，吸力过小会导致触点吸合不到位，接触电阻过大引发发热，弹力过小则会导致线圈失电后触点无法及时复位，出现回路断不开的安全隐患；其次是内部绝缘间隙的控制，220V电压等级下，带电部件之间、带电部件与外壳之间的爬电距离、电气间隙必须满足低压电器的安全规范，避免出现击穿短路问题；另外外壳的密封程度也要做平衡，完全密封虽然能提升防尘能力，但会导致触点通断时产生的电弧无法快速散热，

　　加速触点老化，因此这类民用继电器多采用带微透气槽的外壳结构，兼顾防尘与散热需求。从实际选型角度看，10A的额定电流可以覆盖多数家用大功率电器的载流需求，220V的线圈电压不需要额外做电压转换，直接接入民用市电回路即可使用，相比直流线圈的继电器，省去了额外配置开关电源的成本，在居家配电改造、小型简易设备的电气控制场景里适配性很强。模型还原的内部走线、线圈固定结构、触点支撑件的细节，也能为电气设计人员做柜体布局、安装空间校核提供参考，比如继电器整体的长宽高尺寸，在做配电箱排布时可以精准计算预留空间，避免出现安装后与其他电气元件干涉、柜门无法闭合的问题；接线端子的朝向也和实际产品一致，布线时可以提前规划导线的弯曲半径，减少接线时的应力拉扯。
