高精度数显温度控制继电器三维结构

　　在小型工业温控、民用设备控温、小型加热制冷模组配套场景里，这类数显温度继电器是出镜率极高的配套控制元件，不同于大型PLC配套的温控模块，这类独立式温控继电器不需要复杂的编程组态，直接搭配温度探头就能独立完成温度阈值判断与负载通断，非常适合分布式控温、独立小单元温控的场景，比如小型恒温箱、机柜散热控温、水族温控、小型加热平台、车载制冷加热单元这些场景，都能见到这类元件的身影。

　　从实际使用的角度看，这个元件的核心功能是实时采集探头反馈的温度数值，通过面板上的两个按键完成温度上限、下限或者回差参数的设置，当实测温度达到设定阈值时，直接驱动内置继电器完成输出回路的通断，直接控制负载的供电通断，不需要额外搭配中间继电器就能驱动额定功率内的负载，220伏供电规格下1500瓦的负载驱动能力，刚好覆盖绝大多数小型温控场景的负载需求，比如几百瓦的加热片、几十瓦的散热风扇，都可以直接由这个继电器驱动，省去了额外扩展元件的成本与安装空间。

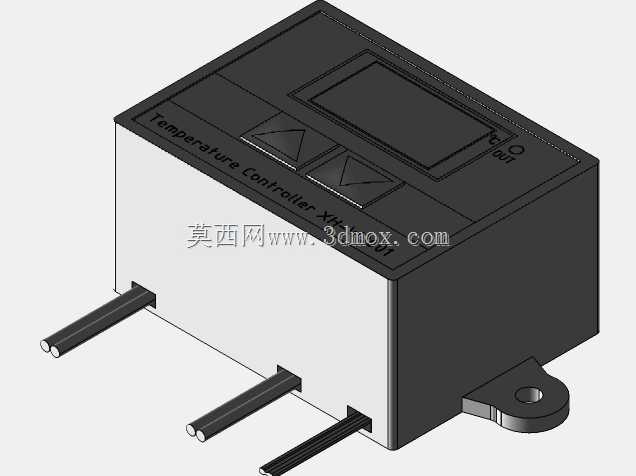

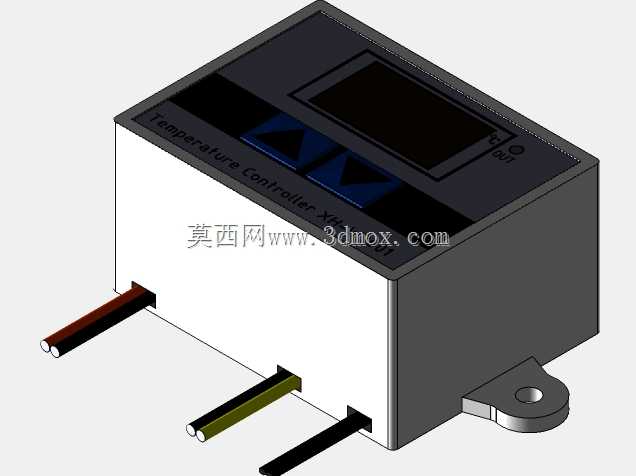

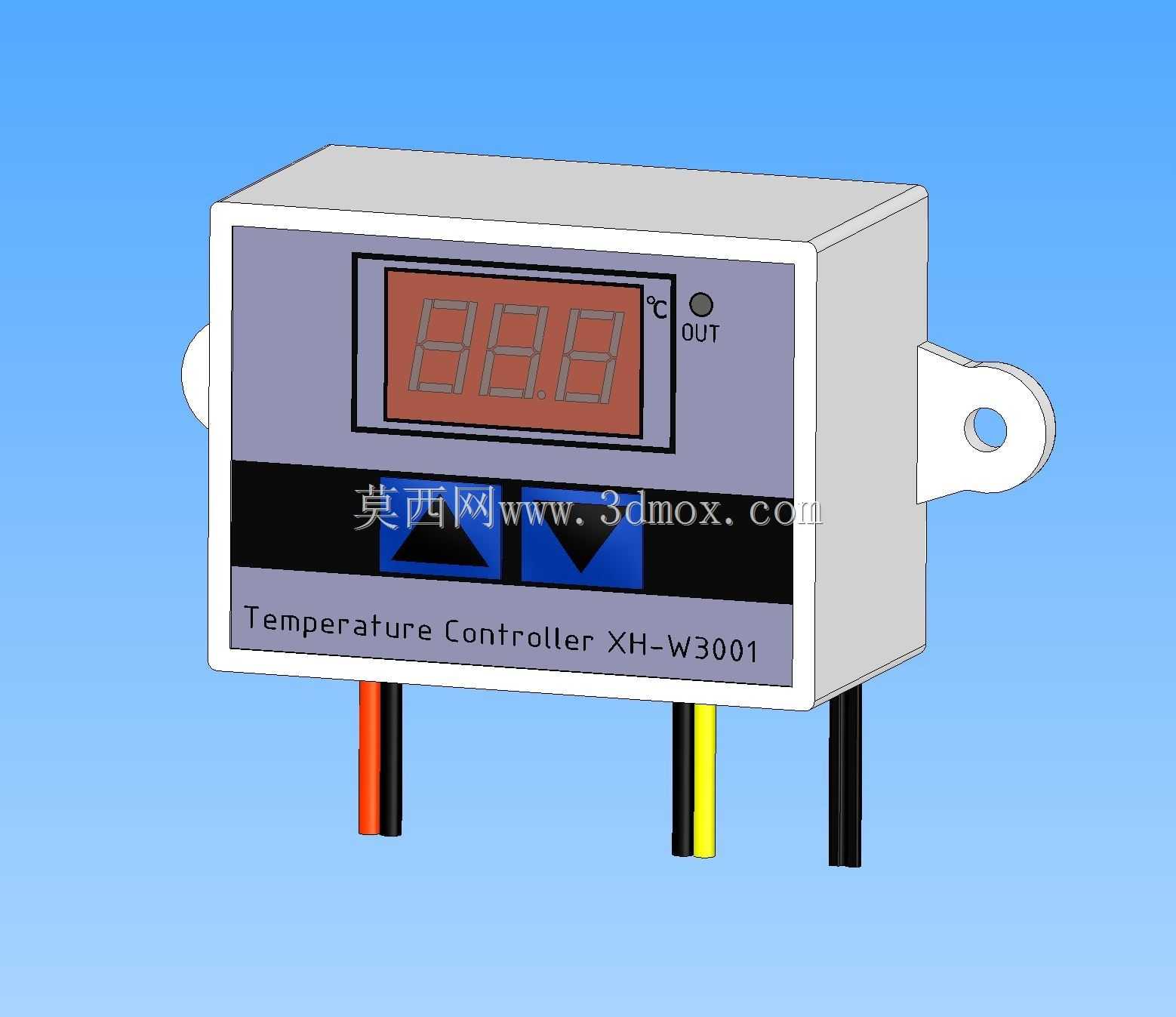

　　做这个三维结构的时候，首先要考虑的是安装适配性，壳体侧面伸出的带安装孔的固定耳，是这类嵌入式或者壁挂安装元件的典型结构，安装孔的孔径、固定耳的突出长度、壳体的整体长宽高尺寸，都要匹配市面上常规的面板开孔尺寸，方便用户直接替换同规格的旧款温控器，不需要重新对安装面板做二次加工。壳体正面的布局完全遵循实际操作逻辑，上方是三位数码管显示区域，实时显示当前探测到的温度数值，旁边的℃标识明确温度单位，OUT指示灯用来提示当前输出回路的通断状态，用户不需要测量输出端就能直观判断继电器是否处于吸合状态；下方的两个按键分别对应参数上调、下调，按键上方的标识清晰区分功能，最下方的丝印标注产品类型与型号，方便安装调试时快速识别元件规格。

　　壳体下方伸出的三组接线引脚，分别对应供电输入、温度探头接入、负载输出回路，引脚的间距、伸出长度都要符合常规接线端子的适配要求，避免出现接线端子插不进去、引脚间距过小导致接线时短路的问题。建模的时候要注意壳体的分模结构，上下壳的卡扣配合位置要做合理的预留，数码管显示区域的透明视窗与壳体的配合间隙要控制在合理范围，既不能间隙过大导致灰尘水汽进入壳体内部，也不能间隙过小导致装配时出现干涉。

　　从结构设计的细节上看，这类元件的壳体采用阻燃ABS材质，建模时要考虑壳体壁厚的均匀性，避免出现壁厚突变导致注塑成型时出现缩痕、翘曲的问题，固定耳与壳体主体的连接位置要做圆角过渡，增强安装位置的结构强度，避免安装拧螺丝的时候固定耳出现断裂。数码管的安装位置要与视窗保持合适的距离，保证显示数值清晰无重影，按键的按压行程要做合理的预留，保证按键操作的手感清晰，不会出现卡滞、按不动的问题。

　　在实际设备选型配套的时候，这类温控继电器的外形尺寸是非常关键的参数，整体的壳体深度要匹配安装面板后方的预留空间，避免出现壳体装进去之后后盖顶到内部其他元件的问题，接线引脚的位置要预留足够的接线操作空间，方便施工人员在狭小的设备内部完成接线操作。不同于大型工业温控仪表，这类小型温控继电器的优势就是体积小巧、功能集成度高，不需要额外的配套元件就能独立完成温控逻辑，所以建模的时候所有结构细节都要围绕实际安装、操作、接线的便利性来做，不能只做外观的形似，要把实际使用中涉及到的安装边界、操作空间、接线位置都准确还原，方便做设备整体布局设计的时候直接调用这个模型，完成安装位置的干涉检查、接线空间的预留、面板开孔尺寸的匹配，减少后续实际加工装配时出现的结构冲突问题。
