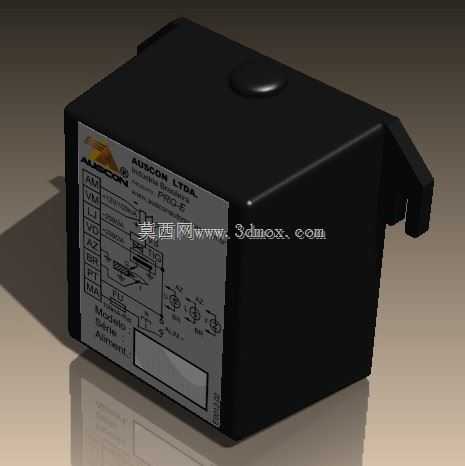

　　这款继电器的三维结构还原，完全贴合工业现场实际使用的安装与接线需求，做结构设计的时候最先要考虑的就是现场安装的适配性，这类带侧装固定耳的方形壳体继电器，大多用在工业控制柜的导轨旁或者设备侧壁的预留安装位，不像小型插拔式继电器需要配套底座，它自带的安装耳可以直接通过螺栓固定在安装板上，省去了底座适配的步骤，在一些空间紧凑、不需要频繁更换继电器的设备控制回路里，这种安装方式的稳定性反而更高，不会因为设备运行的长期振动出现插接松脱的问题。从结构细节来看，壳体正面的标签区域预留了足够的标识印刷空间，实际产品上的接线点位标识、回路原理图都印刷在这个区域，建模的时候特意还原了标签上的接线端子排布，每个接线位对应的功能引脚都和实物一一对应，

　　做电气柜布线设计的时候，可以直接参考这个模型的端子位置来规划走线长度和弯曲半径，避免后期装配的时候出现线缆长度不够或者和周边元件干涉的问题。壳体顶部的圆形凸起是状态指示窗的安装位，实际使用的时候继电器线圈得电，内部的指示件会在这个位置显示动作状态，现场运维人员不用拆柜测量，直接通过这个位置就能判断继电器是否正常吸合，这个细节的还原对做柜体可视化设计很有帮助，能提前确认观察视角是否被周边的线槽或者其他元件遮挡。侧面的安装耳做了加厚的结构处理，建模的时候保留了安装孔的倒角细节，实际装配的时候螺栓可以顺畅穿入，不会因为孔位边缘的毛刺影响安装效率，安装耳和主体壳体的连接位置做了圆弧过渡，避免应力集中，在设备长期运行产生振动的工况下，

　　这个过渡结构能减少安装耳断裂的风险，很多同类产品在设计的时候忽略这个细节，使用一两年后就会出现安装耳开裂的问题，这款产品的结构在这部分做了针对性加强。壳体的边角都做了小圆角处理，不是尖锐的直角，一方面是注塑生产的时候能减少壳体角落的应力集中，提升塑件的成型合格率，另一方面在柜内装配的时候，不会刮伤作业人员的手套或者线缆绝缘层，这些细节都是实际生产和装配中总结出来的经验，建模的时候没有做过度的简化，完整保留了这些圆角特征。从安装边界来看，这款继电器的整体外形是方正的立方体结构，除了侧面伸出的安装耳之外，没有其他外凸的结构，在做柜内布局的时候，只需要在安装耳的位置预留螺栓操作空间，主体周边只需要留3到5毫米的散热间隙就可以，

　　不需要额外预留太多的冗余空间，对紧凑型控制柜的空间利用率提升很有帮助。接线端子的排布在壳体正面的标签区域下方，每个端子的间距符合低压电气的安全间距要求，建模的时候还原了端子的凹槽结构，实际接线的时候导线压接端子后可以完全嵌入凹槽内，不会出现相邻端子导线裸露部分距离过近导致的爬电风险。这类继电器主要用在工业设备的逻辑控制回路里，比如输送线的动作联锁、小型机床的控制回路、暖通设备的状态切换，它的负载能力可以直接驱动小型接触器或者电磁阀，不需要额外加中间放大元件，在很多中小型设备的电气设计里，这类继电器是很常用的控制元件。做三维建模的时候，除了还原外部的可见结构，也考虑了内部元件的排布空间，壳体内部的空腔尺寸刚好能容纳线圈、触点组和接线引脚，壁厚均匀，符合注塑件的设计规范，不会出现壁厚差异过大导致的注塑缩水问题，安装耳的厚度和主体壁厚保持合理的比例，注塑生产的时候不会出现冷却不均导致的变形。
