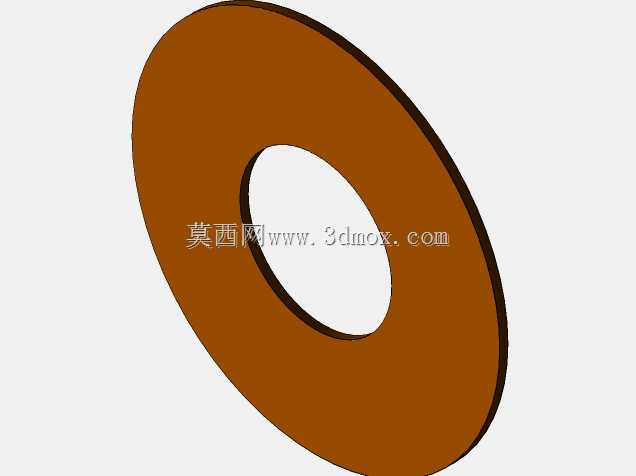

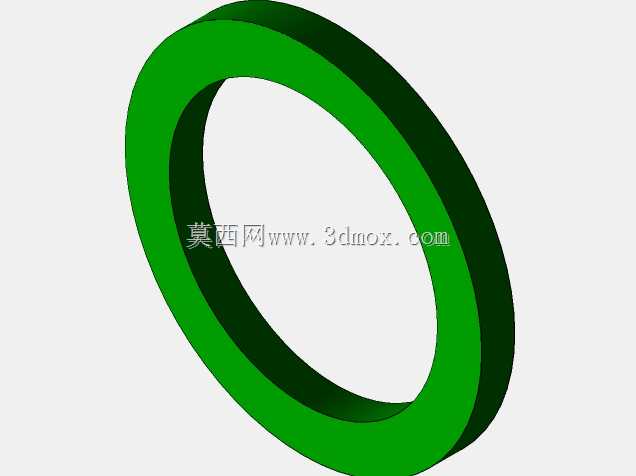

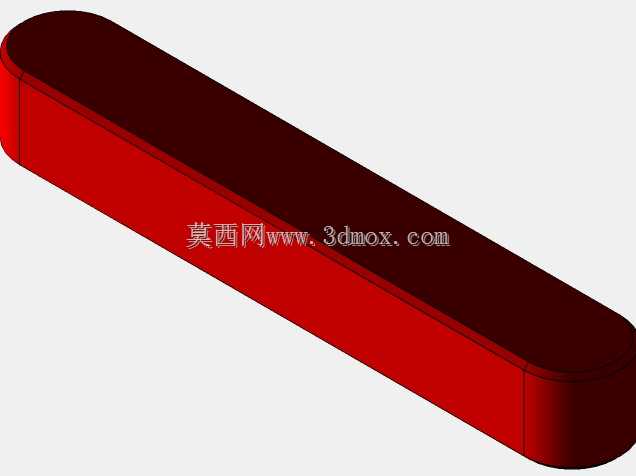

右侧支撑式重载顶升支撑装置结构

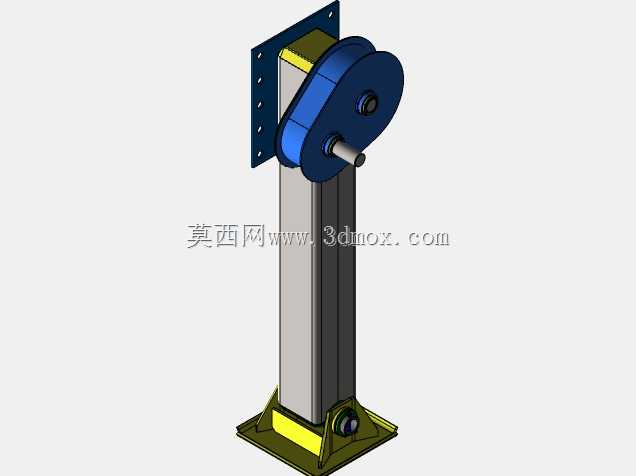

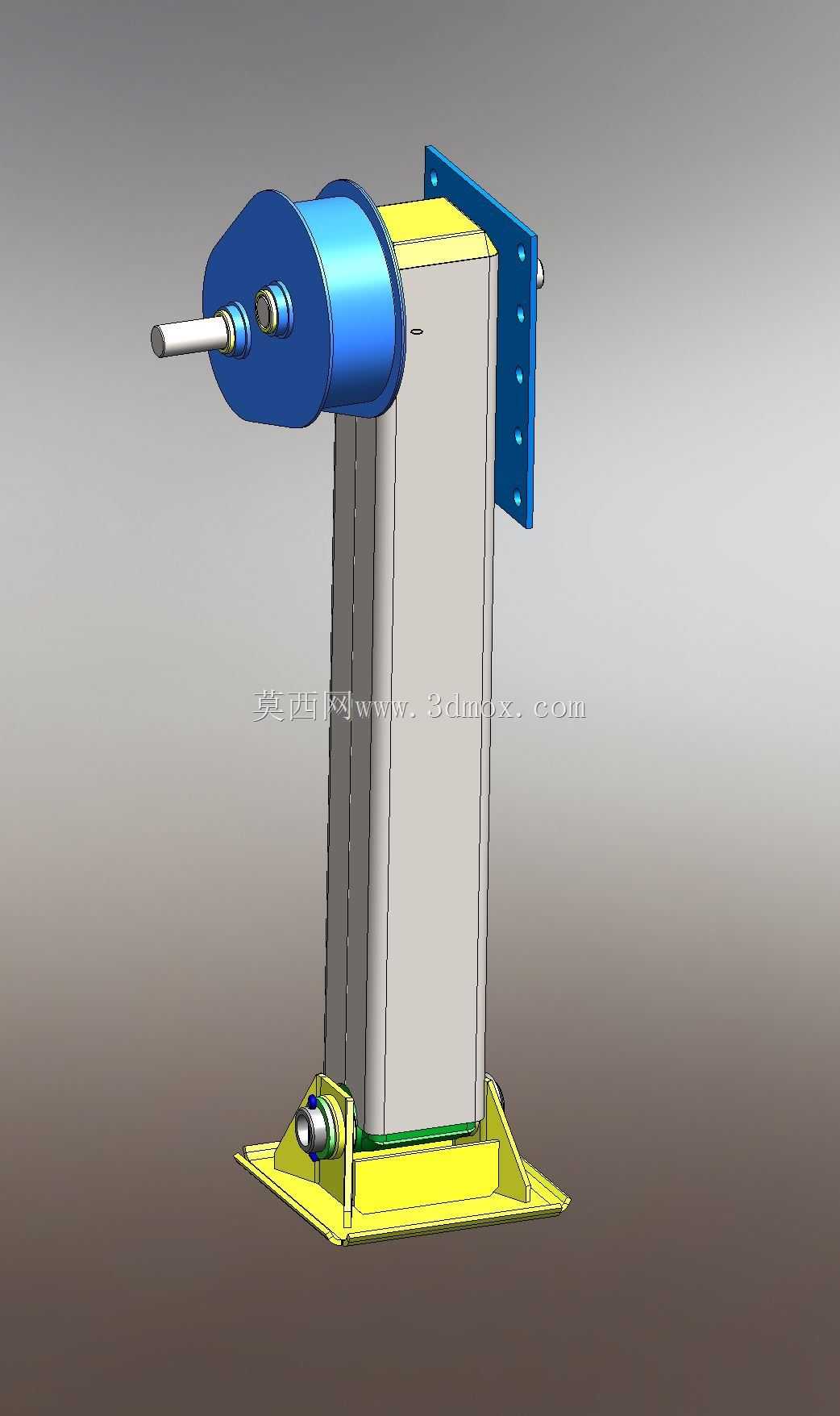

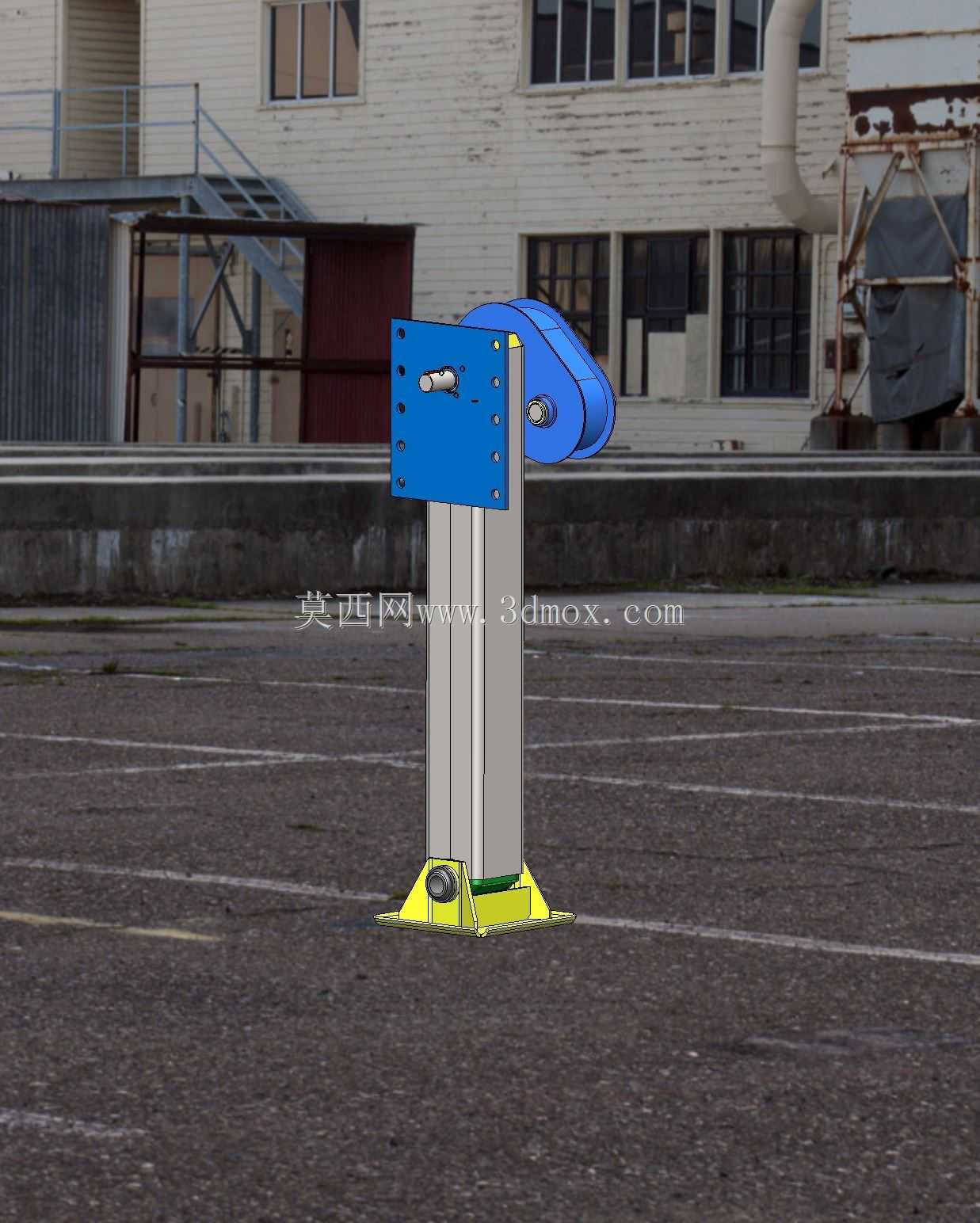

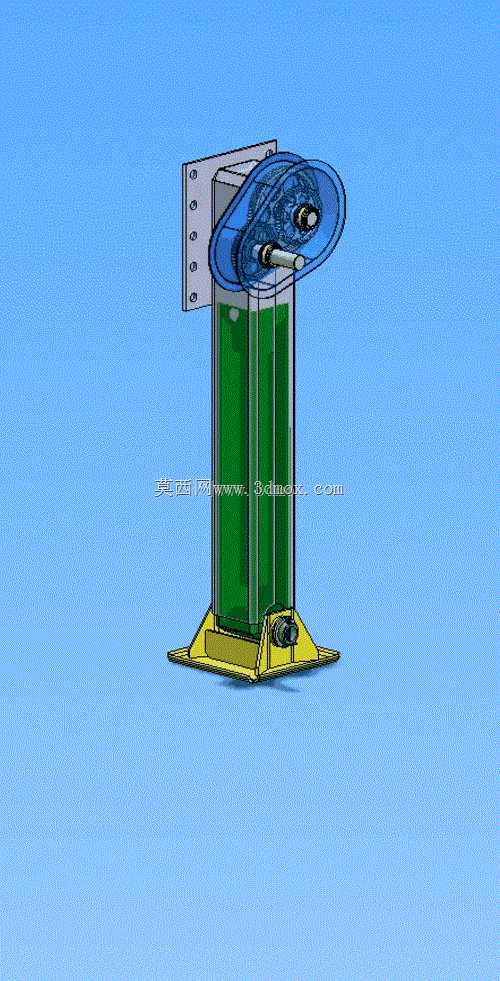

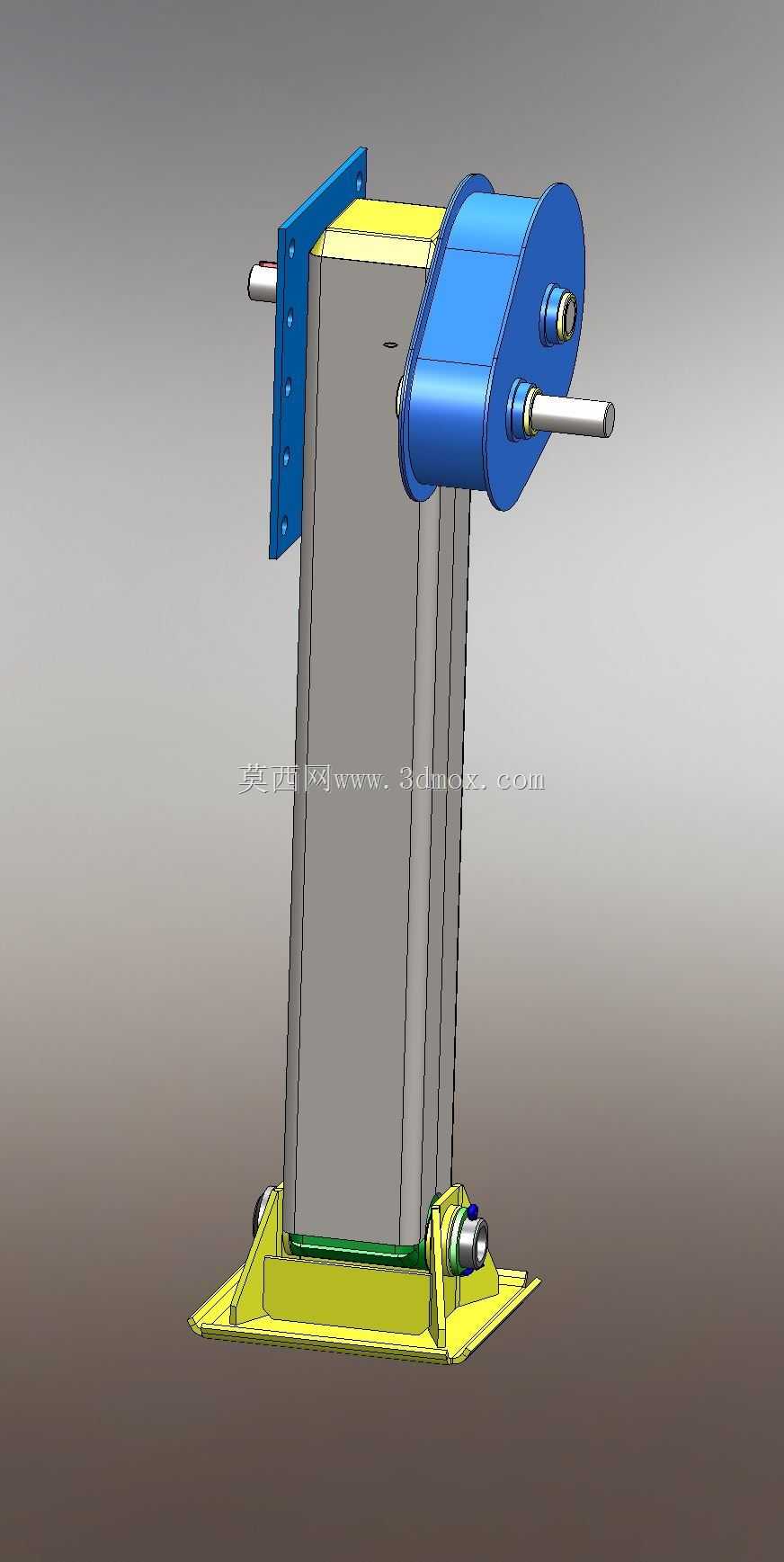

　　该支撑装置多用于工业现场重载设备的临时点位支撑、工位辅助顶升以及重型构件装配过程中的姿态保持场景，在重型装备组装线、大型构件焊接工位、设备检修现场都能见到这类结构的应用，区别于常规的螺旋顶升结构，该装置采用立式立柱搭配顶部铰接支撑座、底部固定脚座的结构形式，能够在垂直方向提供稳定的支撑力，同时顶部的铰接结构可以适配被支撑面存在的小角度倾斜偏差，避免支撑过程中出现局部应力集中导致的构件变形或者支撑失稳问题。

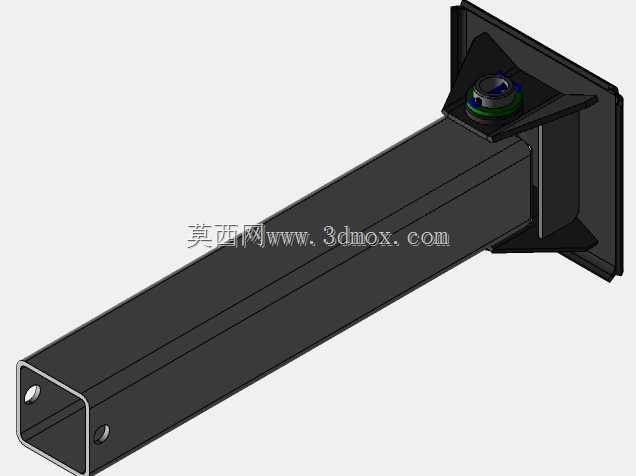

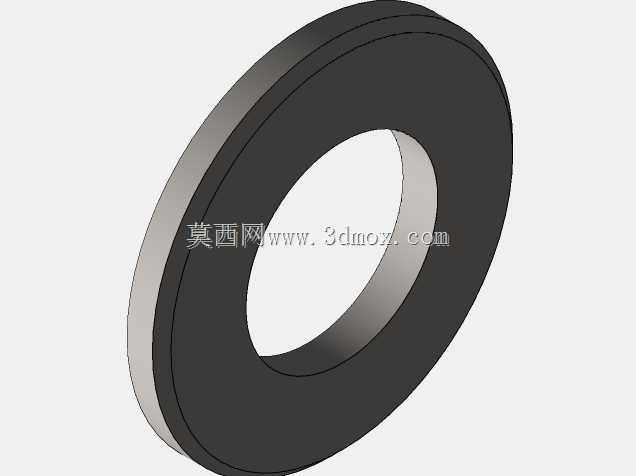

　　从结构设计逻辑来看，整个装置采用三段式的布局思路，底部是带安装孔的焊接式脚座，脚座上预留的四个安装孔可以通过膨胀螺栓或者焊接方式固定在混凝土地面或者钢制平台基准面上，脚座内部设置了缓冲垫块，能够吸收支撑过程中产生的微小振动，避免刚性接触带来的冲击传递到基准面；中间段采用矩形截面的空心立柱作为主要承力构件，这种截面形式在同等材料用量下具备更高的抗弯截面模量，能够承受一定的侧向偏载，不会因为被支撑件的微小水平位移出现立柱弯折的问题，立柱的侧壁做了加厚处理，对应顶部受力点的位置内部设置了加强筋板，避免长期受载出现立柱侧壁鼓胀变形。

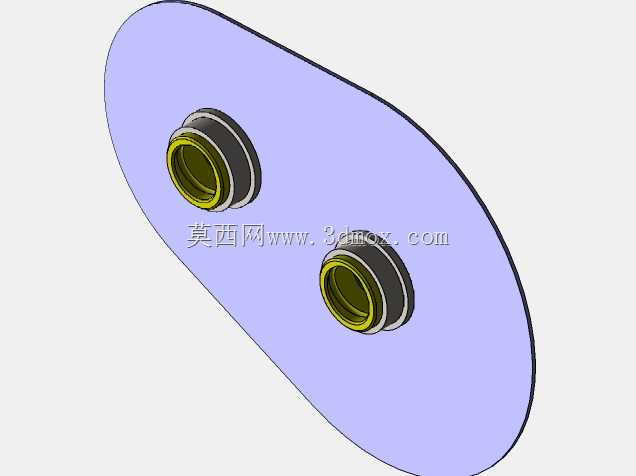

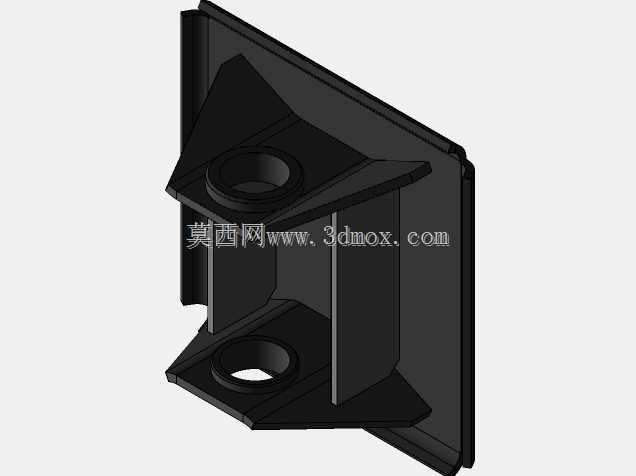

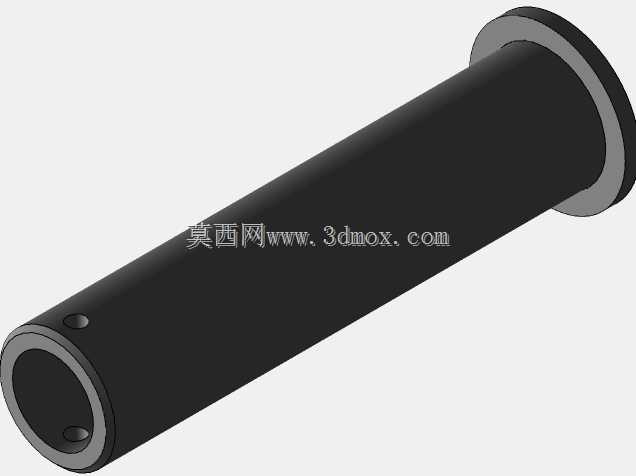

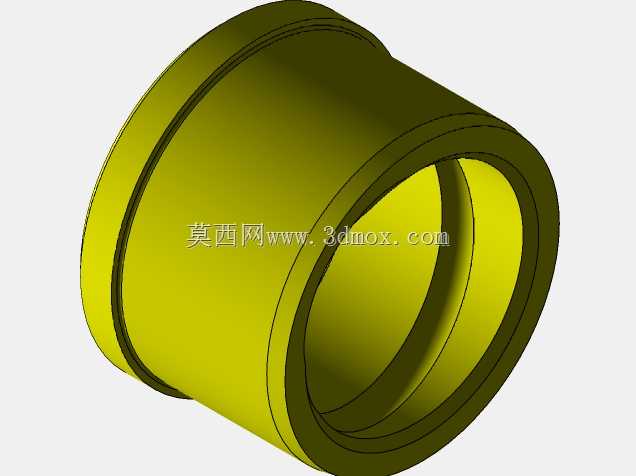

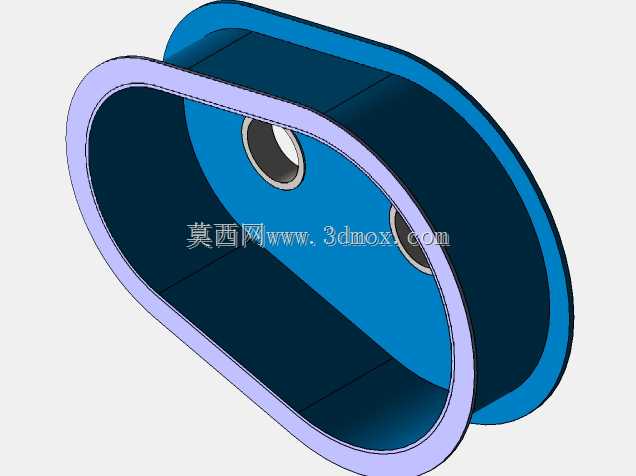

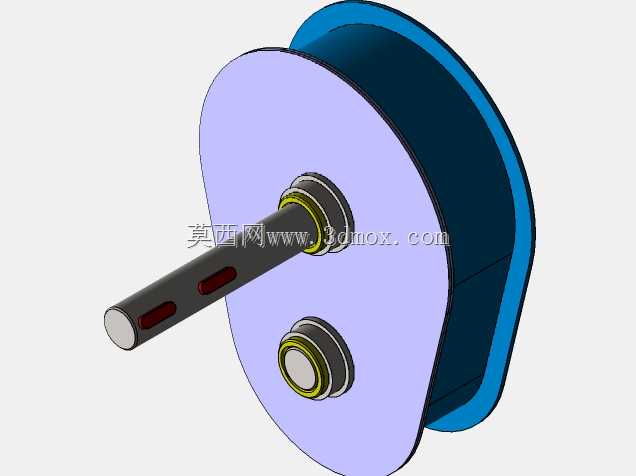

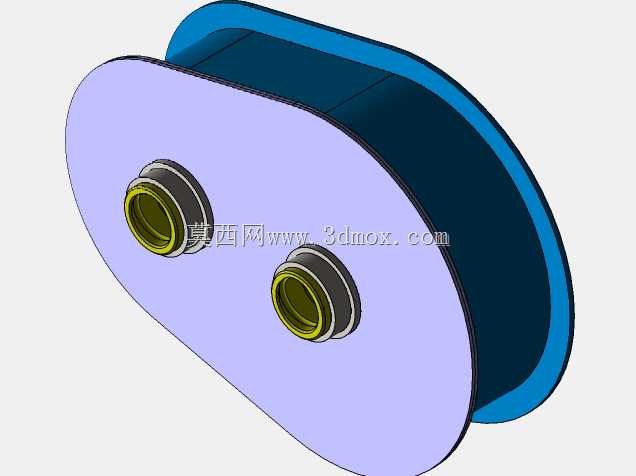

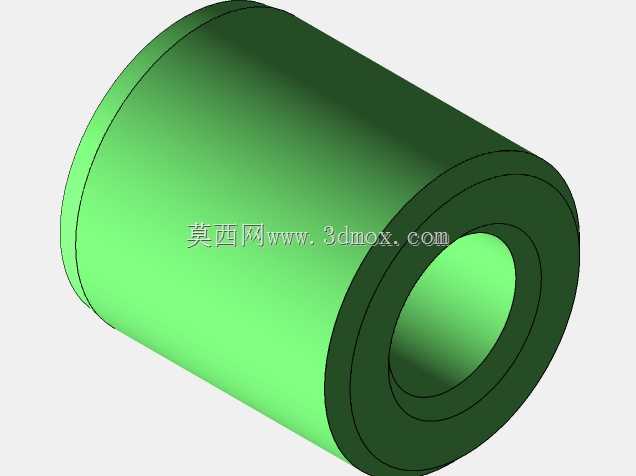

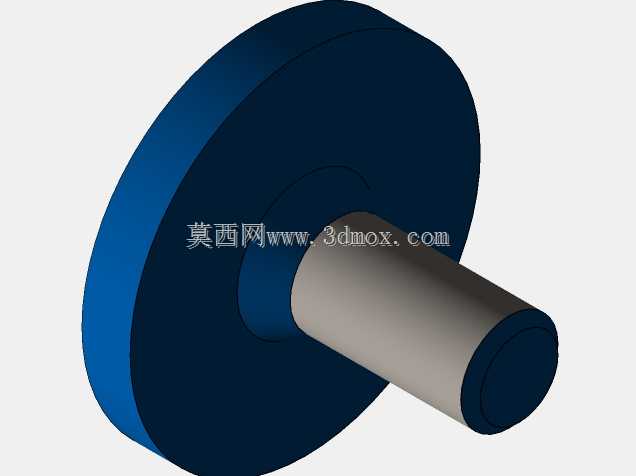

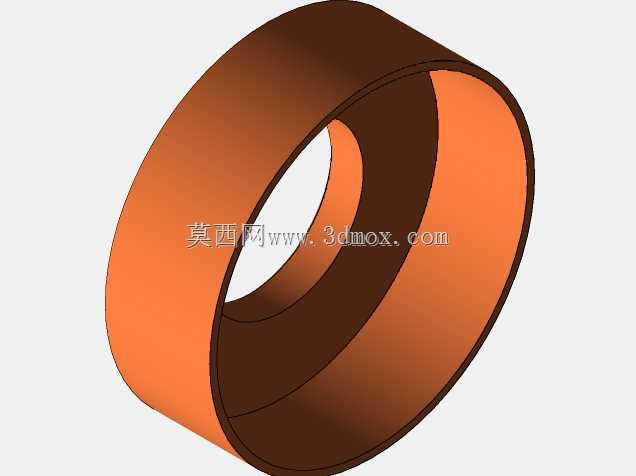

　　顶部的支撑模块是整个装置的功能核心，蓝色的安装面板上预留了多组规则排布的安装孔位，可以根据被支撑件的连接接口尺寸选择对应的孔位进行固定，不需要额外加工转接板，适配性更强；面板后侧连接的蓝色铰接座通过销轴和立柱顶端的连接耳座配合，能够实现前后方向小角度的摆动，摆动范围控制在正负5度以内，既可以适配被支撑面的角度偏差，又不会因为摆动角度过大导致支撑重心偏移出现失稳；铰接座内部设置了自润滑轴套，长期使用不需要频繁加注润滑脂，维护成本更低，销轴两端采用卡簧限位，避免作业过程中销轴窜动脱出。

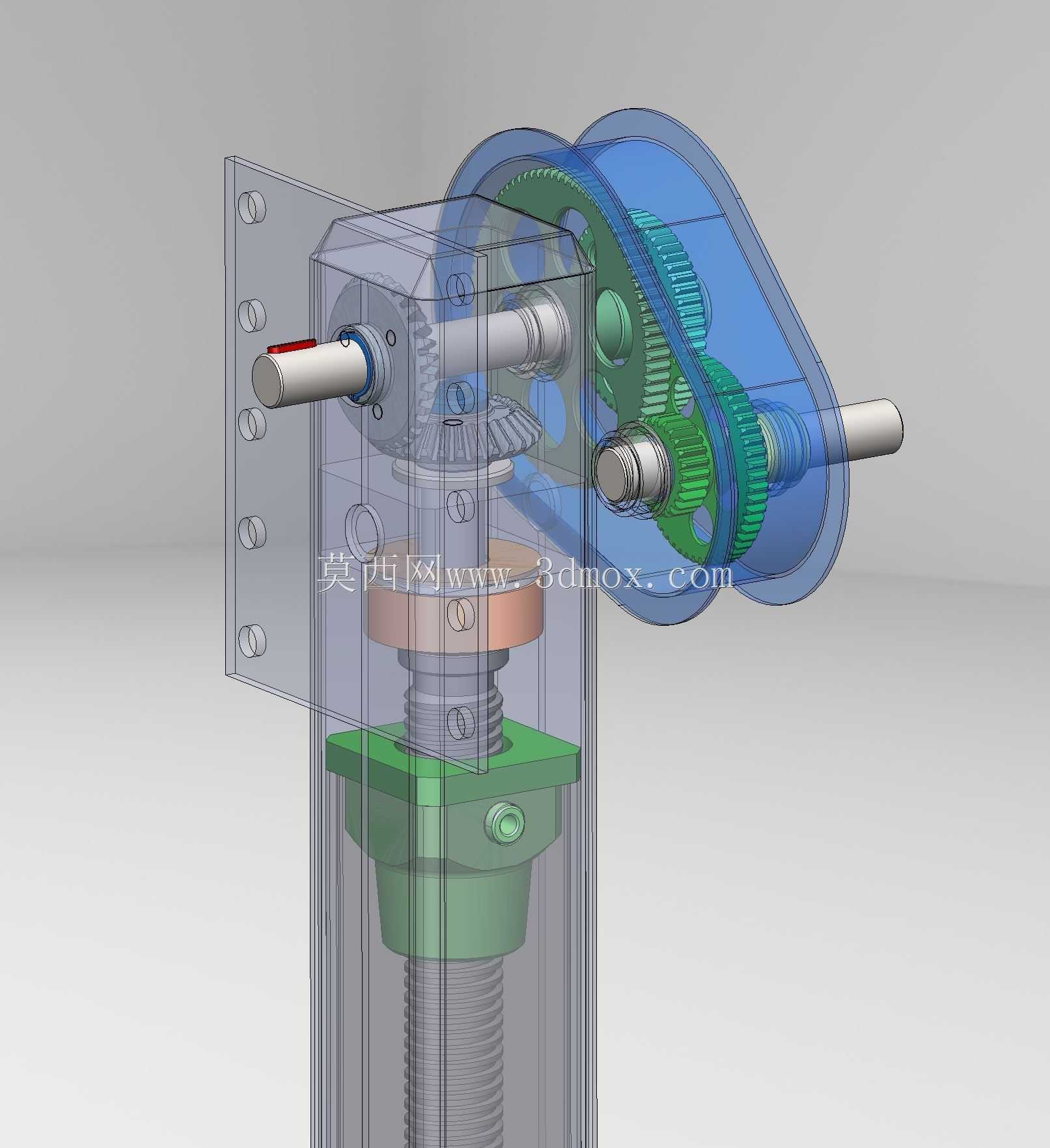

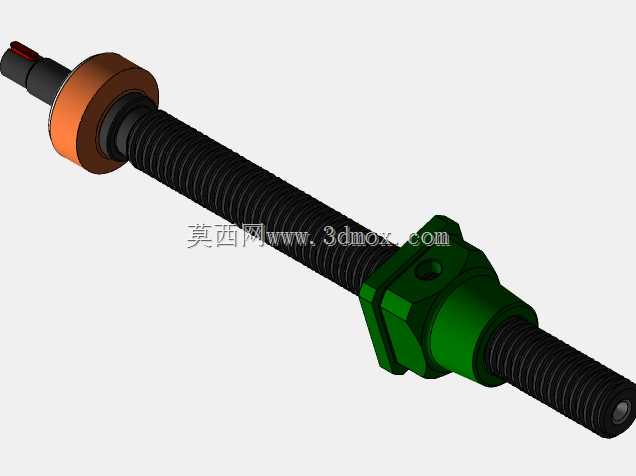

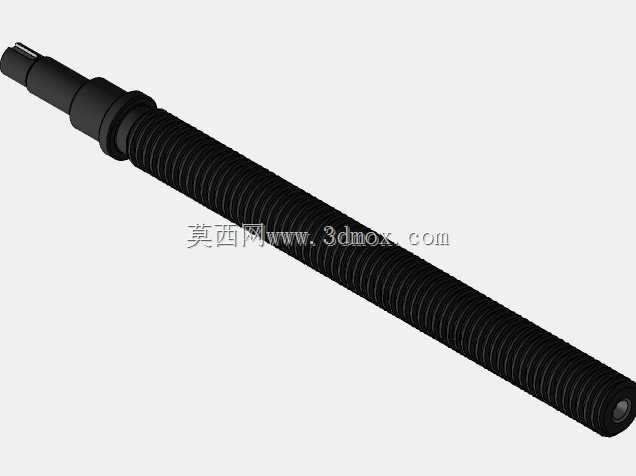

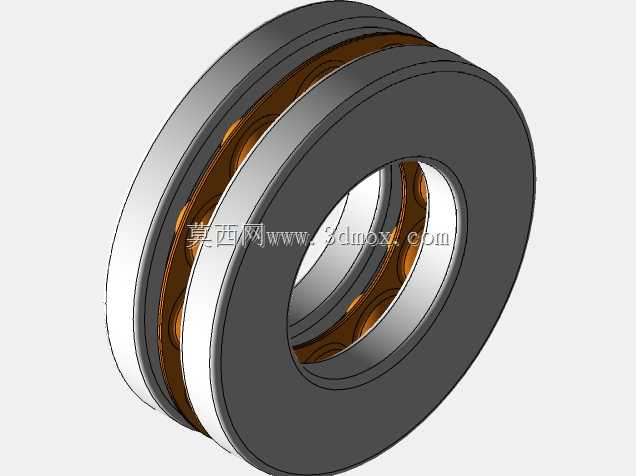

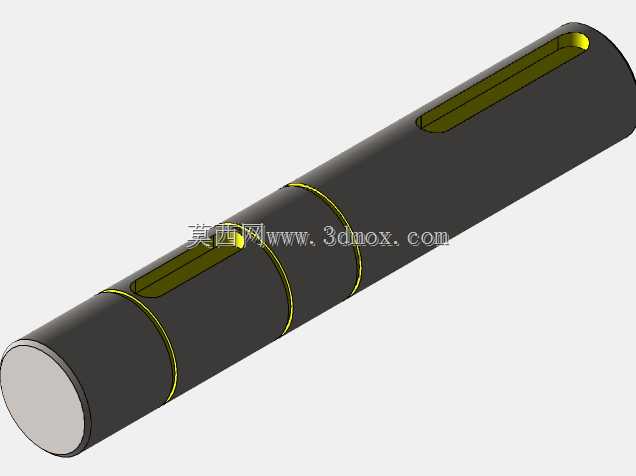

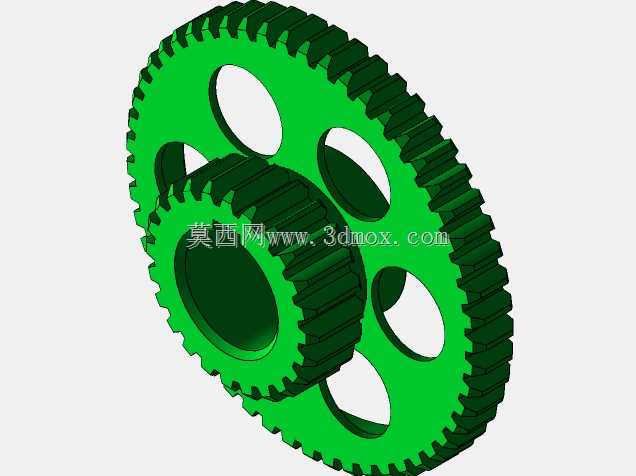

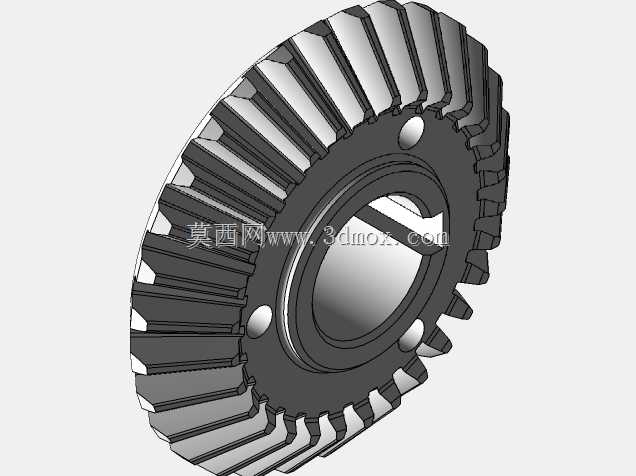

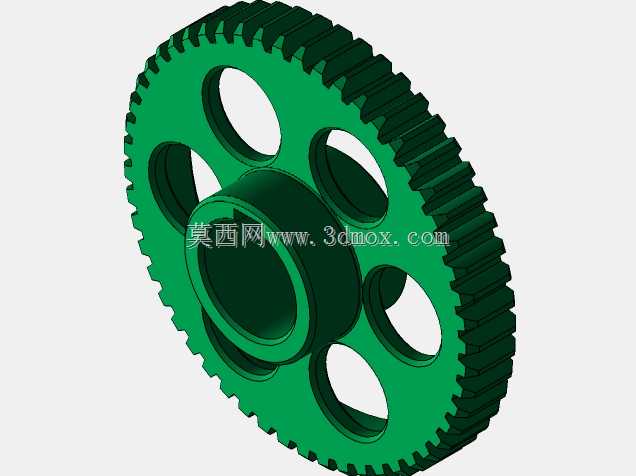

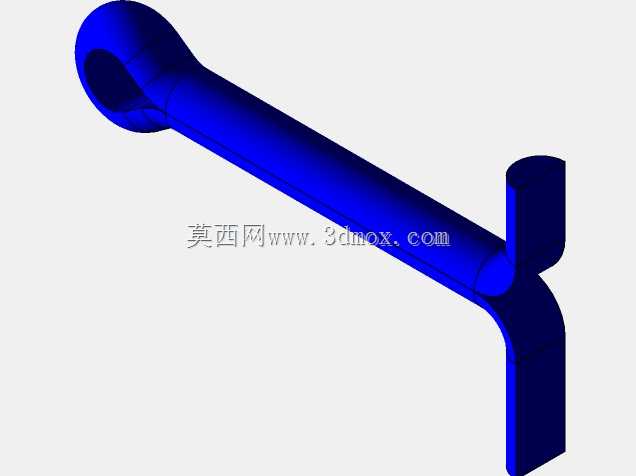

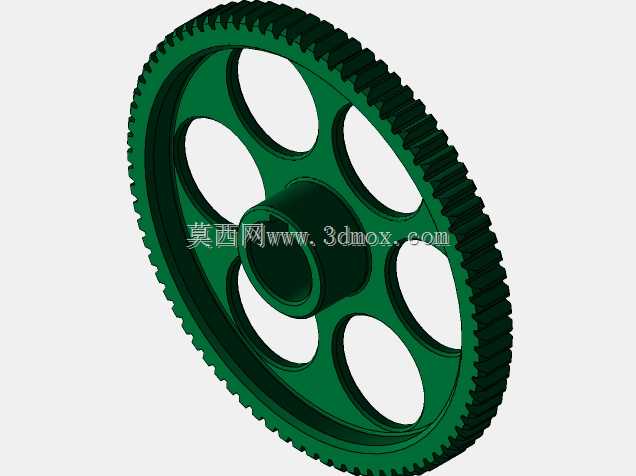

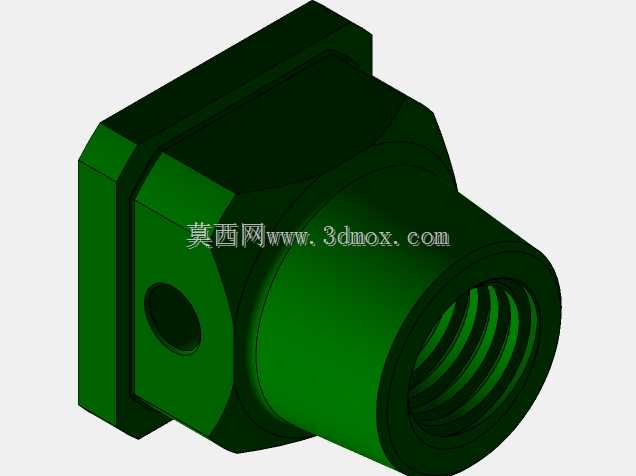

　　在安装边界方面，该装置的底部脚座安装孔位间距为180mm，适配常规的地面预埋螺栓间距，安装时只需要保证基准面的平面度误差不超过2mm/m即可，不需要额外做高精度的基础找平；装置整体收拢状态下的总高度为850mm，顶部支撑面板的尺寸为200mm*160mm，能够提供足够的支撑接触面积，避免被支撑件表面出现压痕；当需要调整支撑高度时，可以通过立柱内部隐藏的螺旋调节机构实现150mm范围内的高度微调，调节过程中可以通过侧面的观察孔确认当前的调节行程，避免超出行程范围导致机构脱开。

　　实际使用过程中，这类支撑装置通常成对布置在被支撑件的两侧，单个装置的额定支撑载荷可以达到5吨，能够满足大部分中型工业设备的支撑需求，相比常规的液压千斤顶，这种机械式的支撑结构不存在液压油泄漏、泄压回落的风险，适合长时间的静态支撑场景，比如大型焊接件的装配定位、重型设备检修过程中的长时间托举，都可以依靠这类装置提供稳定可靠的支撑力；在设计建模过程中，所有的连接孔位、配合尺寸都按照通用机械加工的公差要求做了预留，销轴和轴套的配合采用H8/f7的间隙配合，既保证转动灵活，又不会出现过大的配合间隙导致支撑晃动，焊接件的焊缝尺寸都按照等强度原则设计，避免焊缝强度不足导致的结构失效。
