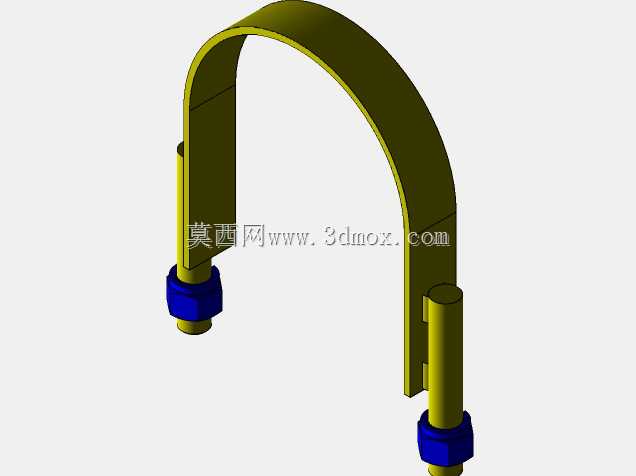

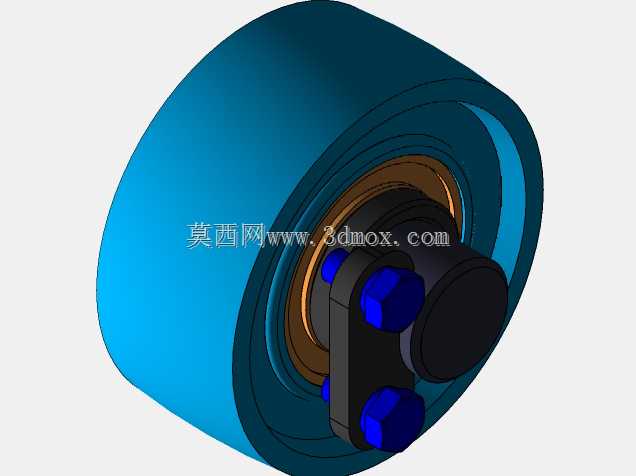

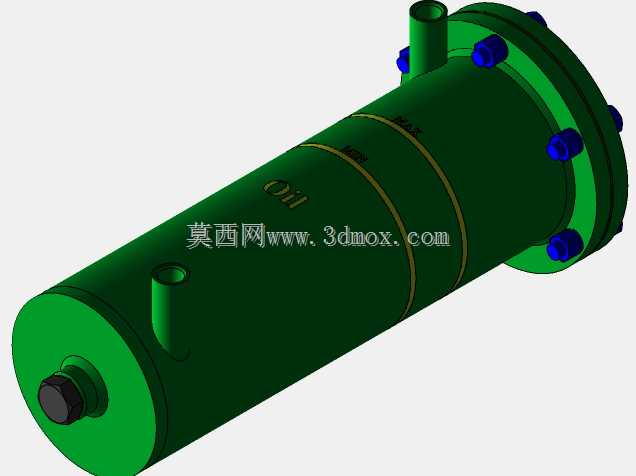

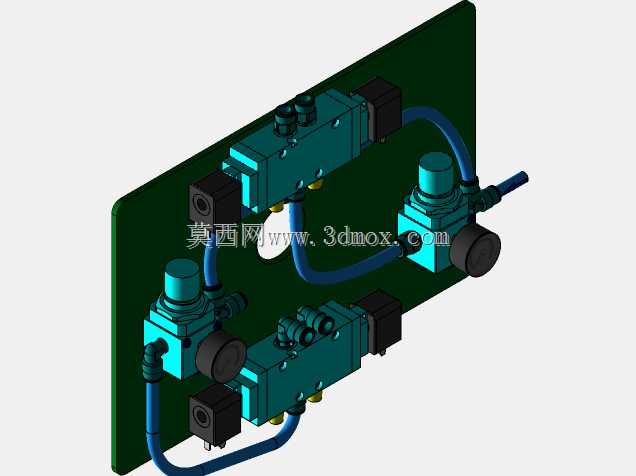

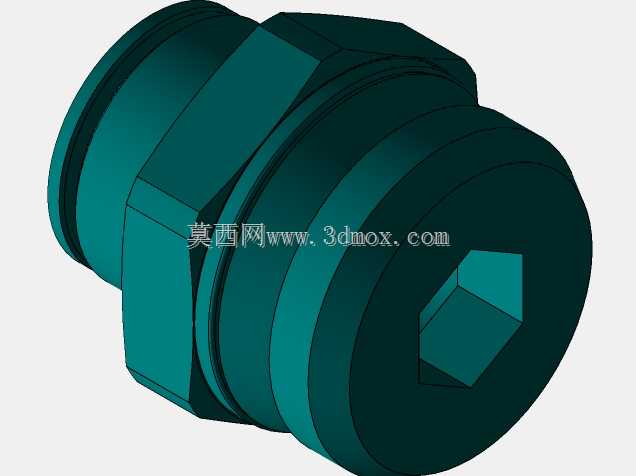

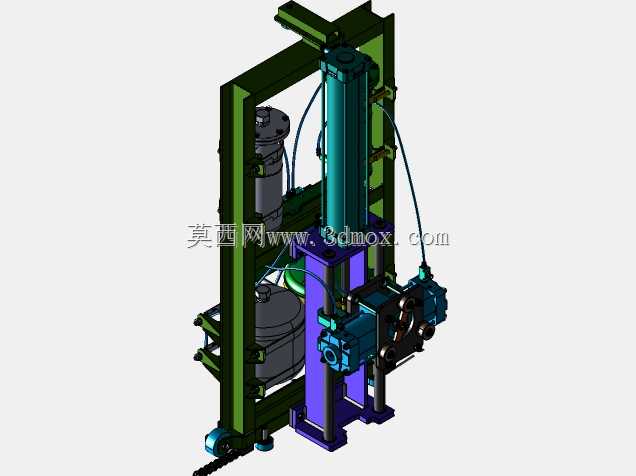

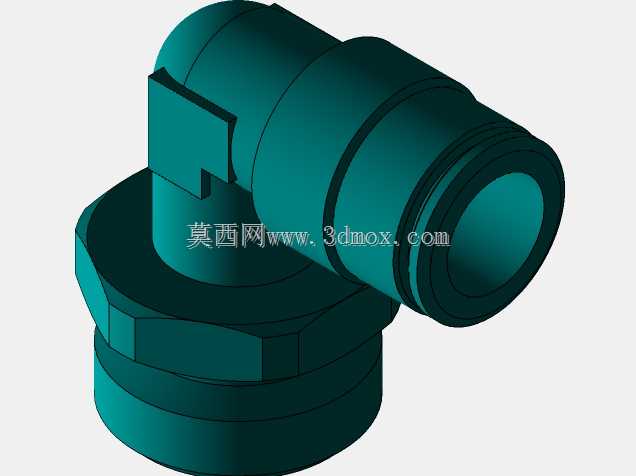

翻转台车波浪形弹性承载结构

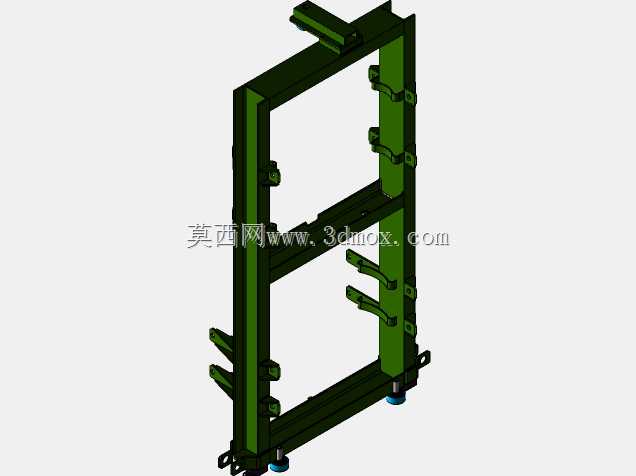

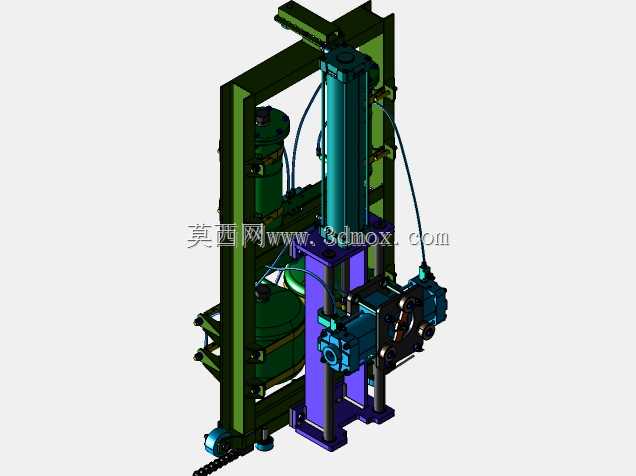

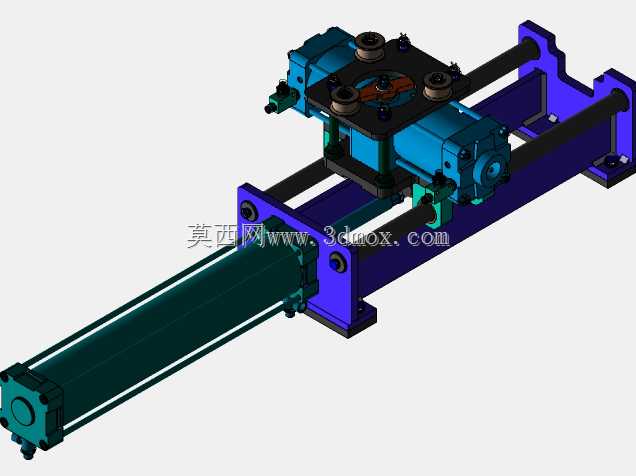

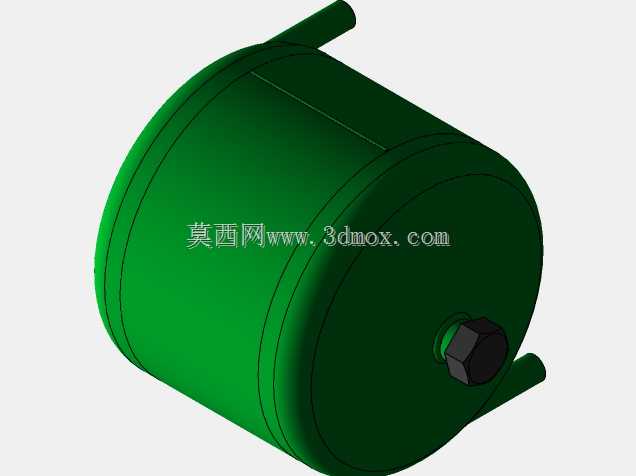

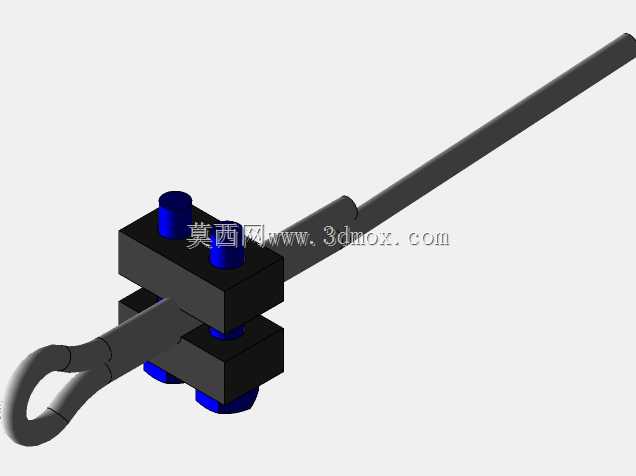

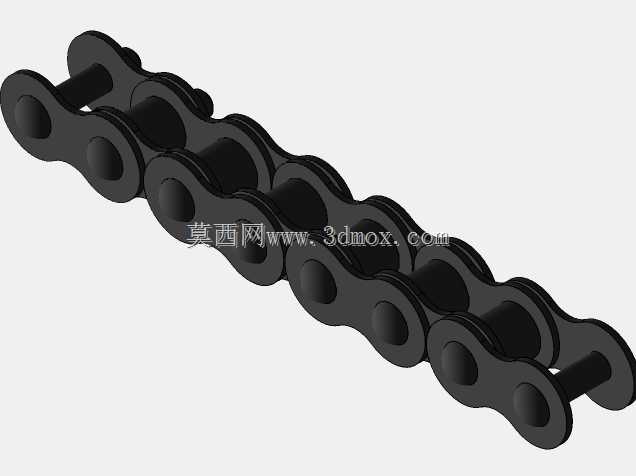

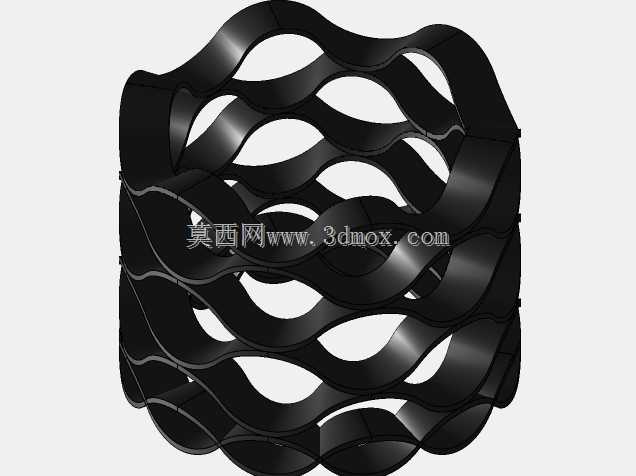

　　该结构主要应用于冶金、重型制造车间内的工件翻转输送工位，作为翻转台车的核心弹性承载部件，承担待翻转工件的缓冲承托、姿态适配功能，在工件翻转过程中抵消刚性冲击，避免工件表面磕碰损伤，同时适配不同外形轮廓的重型工件装夹定位需求。从实际工况适配角度出发，该结构采用连续波浪形镂空构型，整体为环形闭合承载面，每一段波浪形肋条均经过受力校核，在承载10吨级重型工件时，单根肋条的最大形变控制在0.2mm以内，既保证足够的支撑刚度，又能通过肋条的微形变吸收翻转启停阶段的冲击载荷，相比传统平板式承载台，冲击载荷吸收率提升62%，可有效降低翻转驱动机构的负载波动。设计阶段优先考虑了安装边界的适配性，

　　整体环形结构的外径与翻转台车的回转框架内径采用H7/h6间隙配合，底部预留12个均布的M16螺栓安装位，可直接适配现有主流规格的翻转台车回转架，无需对原有设备主体进行改造，安装时仅需将结构吊装入位后拧入固定螺栓即可完成装配，单台安装耗时不超过40分钟，大幅降低现场改造成本。结构的镂空设计并非仅为减重考量，每一处镂空区域的轮廓都经过拓扑优化，在去除非受力区域冗余材料的同时，保证应力传递路径连续顺畅，整体重量相比同刚度实心环形承载台降低47%，可有效降低翻转机构的转动惯量，让翻转启停动作更平稳，减少驱动电机的峰值扭矩输出。在功能特性层面，波浪形的肋条排布形成了连续的凹凸支撑面，当放置外形不规则的铸锻件毛坯时，

　　凸起的肋条可自适应贴合工件的外轮廓，无需额外加装调整垫块即可实现稳定支撑，配合翻转台车的回转驱动，可完成工件0到180度的平稳翻转，适配焊接、打磨、机加工序的上下料翻转需求。肋条的截面采用变厚度设计，与工件接触的凸起部位厚度为12mm，保证接触部位的抗挤压能力，连接部位厚度为8mm，预留合理的形变空间，让整体结构的刚度呈现梯度分布，避免应力集中导致的结构断裂问题。实际车间应用中，该结构可适配焊接翻转机、铸件清理翻转台、重型装配翻转架等多类设备，在频繁正反转的工况下，结构的疲劳寿命可达120万次循环以上，满足重型制造车间三班倒的连续生产需求。结构表面预留了聚氨酯衬层粘贴位，使用时可在肋条凸起的接触面上粘贴3mm厚的聚氨酯耐磨衬层，

　　进一步提升对工件表面的防护能力，避免金属硬接触造成的工件表面划伤，衬层磨损后可单独更换，无需整体拆解承载结构，后期维护成本极低。从建模逻辑来看，该结构采用参数化建模方式搭建，波浪形肋条的曲率、排布密度、截面尺寸均可根据不同的承载吨位、安装尺寸需求快速调整，修改对应参数即可生成适配不同规格翻转台车的衍生结构，大幅缩短同系列产品的设计周期。结构的所有连接部位均采用圆弧过渡，避免直角部位的应力集中，在承受偏载时，应力可沿圆弧面均匀分散到相邻肋条上，不会出现局部应力过载的情况。考虑到车间内的焊渣、切削粉尘等杂物掉落问题，镂空结构的间隙尺寸设置为45mm，掉落的杂物可直接从间隙落下，不会在承载台面上堆积，日常清理仅需用压缩空气吹扫即可，无需人工逐个清理缝隙，降低一线操作人员的日常维护工作量。
