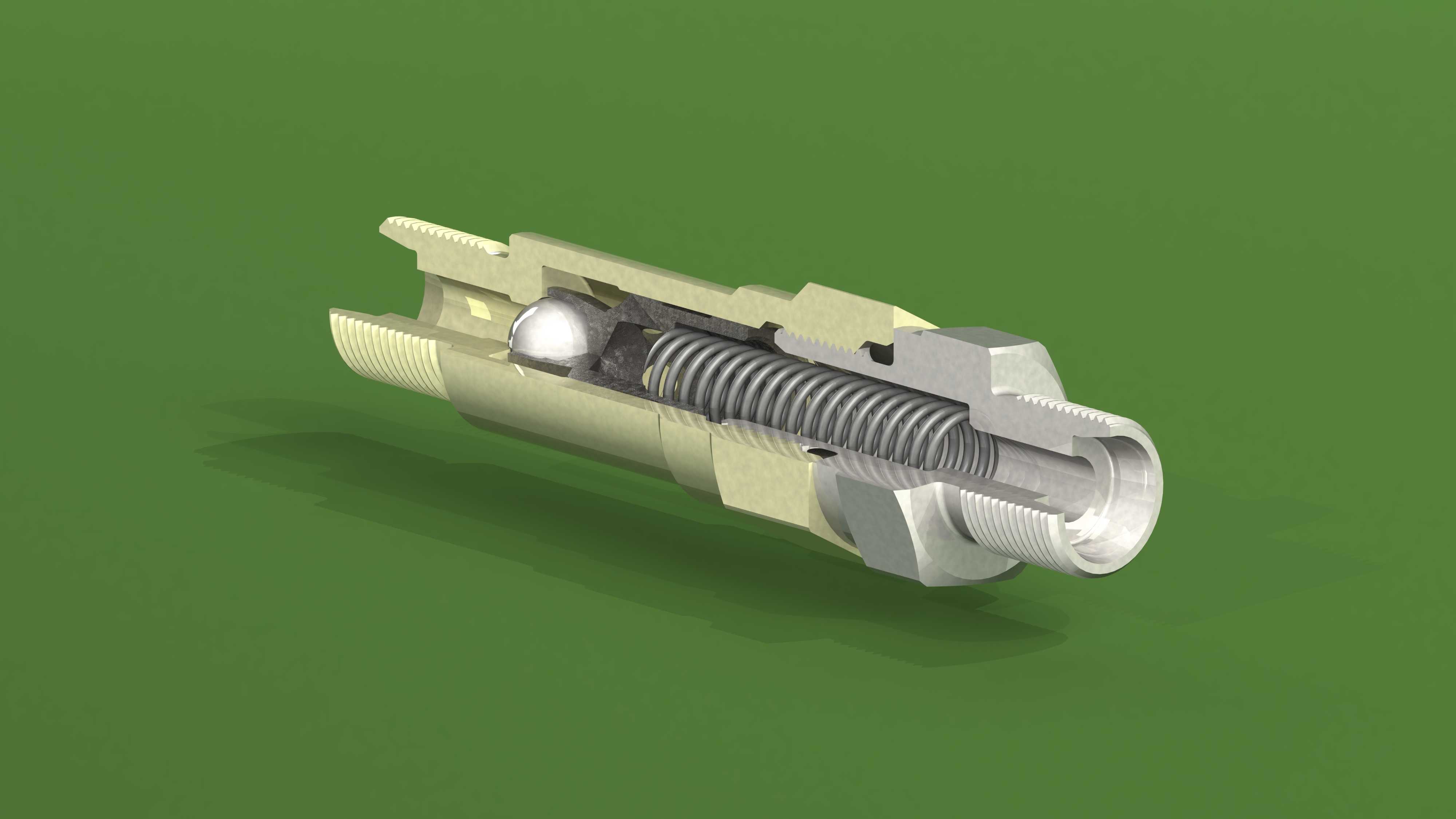

螺纹插装式单向液压阀内部结构展示

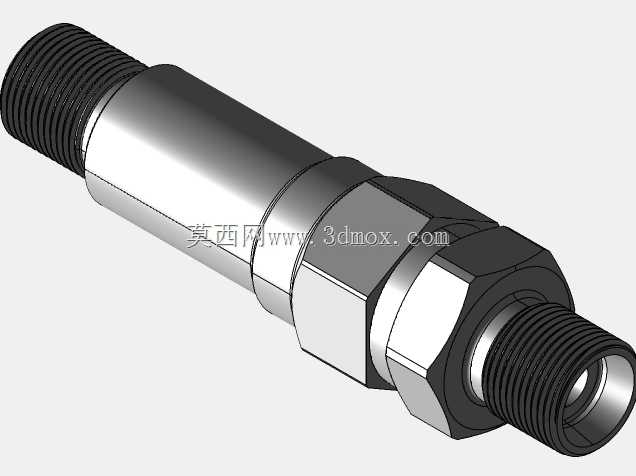

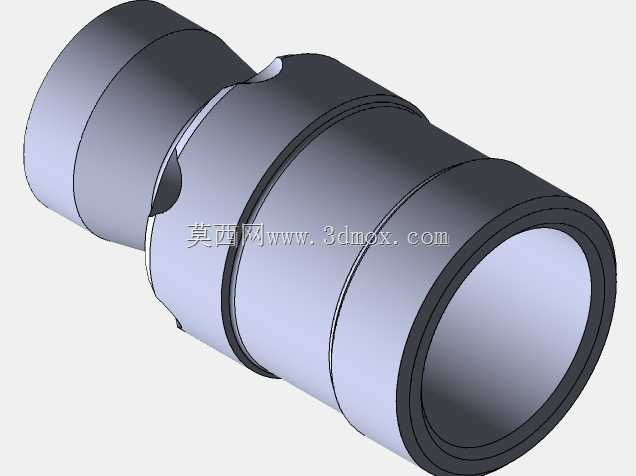

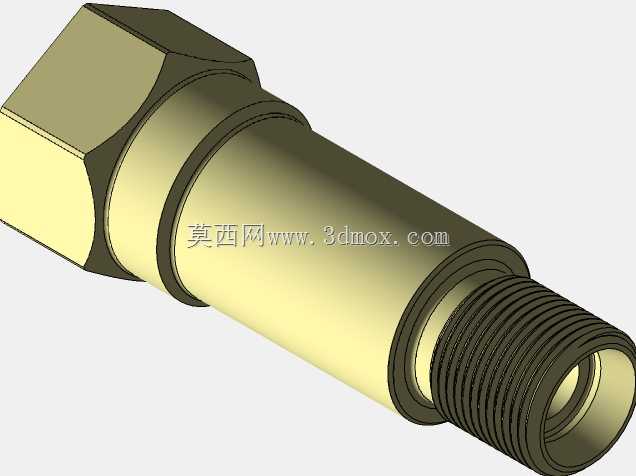

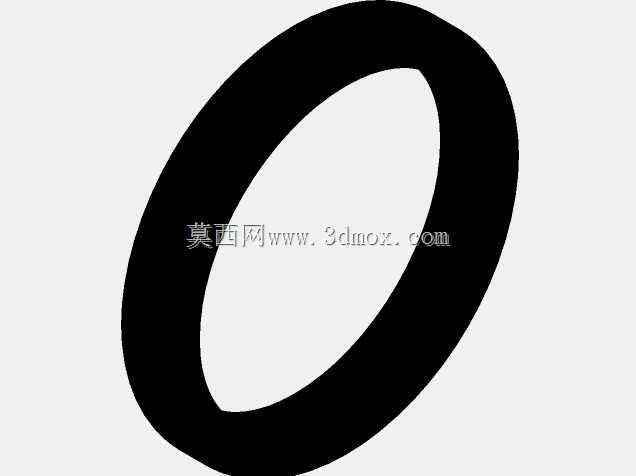

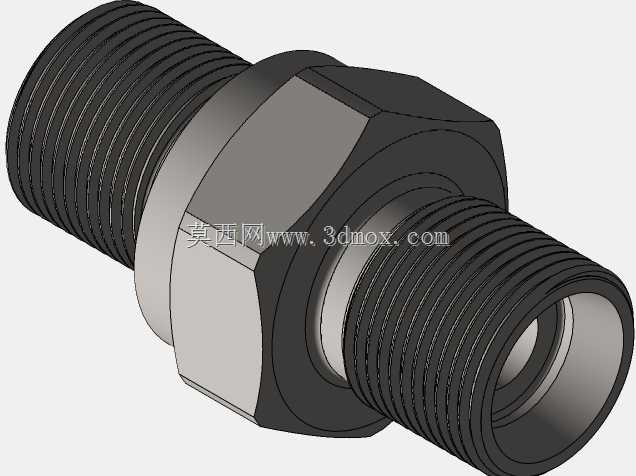

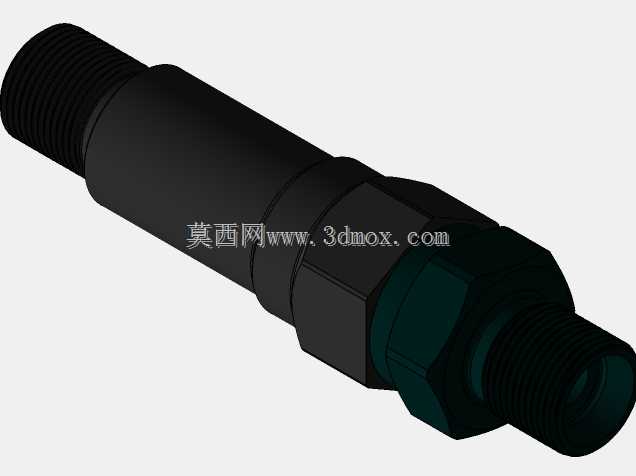

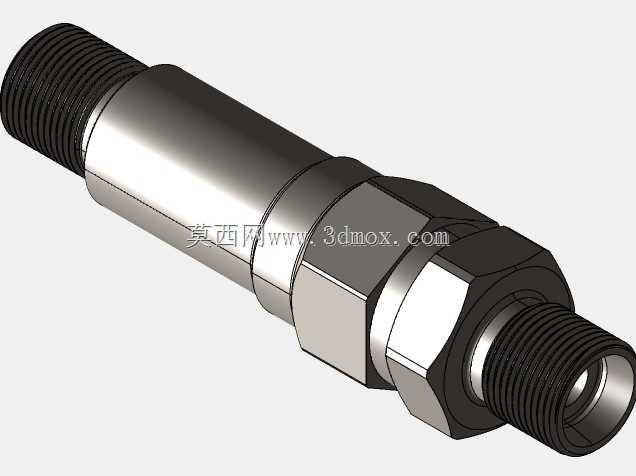

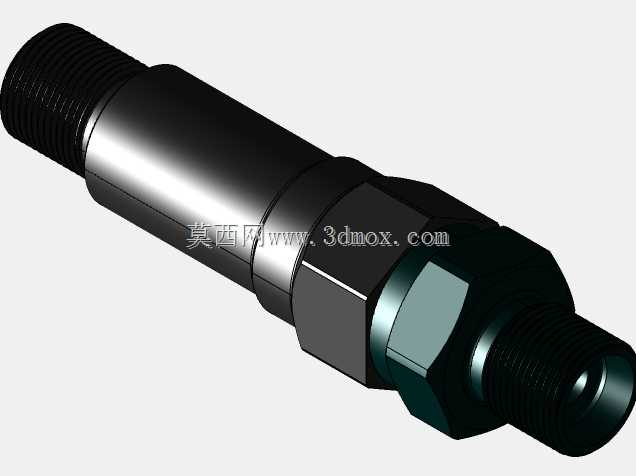

　　在液压系统的回路搭建中，这类螺纹插装结构的单向阀常被集成在阀块内部，不需要额外的安装支架与外接管路，能大幅缩小液压站的整体体积，在工程机械的执行机构控制、小型液压机具的压力保持回路、机床液压夹具的锁紧回路中都有大量应用。从结构拆解的视角看，整个元件以两端带外螺纹的阀套作为主体承载结构，阀套外圆的螺纹段用于和集成阀块的内螺纹孔配合，安装时直接拧入阀块预制的安装孔即可，阀套外圆的环形槽用于安装O型密封圈，实现与阀块安装孔之间的静密封，避免高压油液从配合间隙泄漏。阀套内部沿轴向依次布置了钢球密封副、带节流阻尼孔的阀芯、复位弹簧以及弹簧座，进油侧的油液进入阀腔后，当进油压力克服弹簧预紧力时，会推动钢球离开密封锥面，

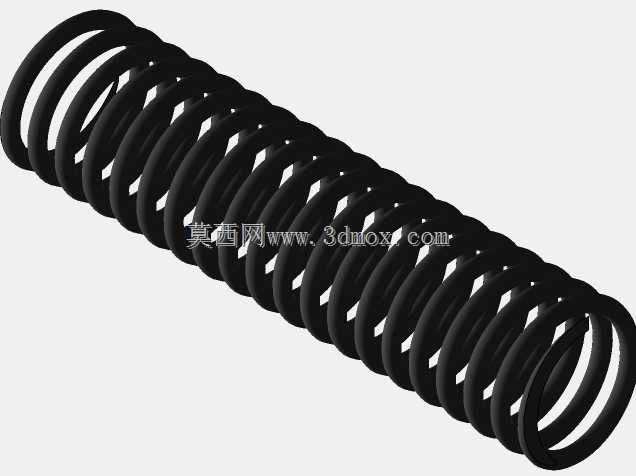

　　同时带动阀芯轴向移动压缩弹簧，油液即可通过阀芯与阀套之间的通流间隙、阀芯上的阻尼孔流向出油侧；当出油侧压力高于进油侧时，钢球在弹簧力与反向油压的共同作用下压紧在阀套的密封锥面上，彻底截断反向油流，实现单向导通的功能。设计过程中，阀芯上的阻尼孔尺寸需要匹配系统的额定流量，孔径过小会造成通流时的压力损失过大，孔径过大则会失去阻尼缓冲作用，容易在阀芯启闭时产生液压冲击，引发系统振动与噪音；复位弹簧的刚度与预压缩量需要经过反复校核，既要保证正向开启压力符合回路设计要求，又要确保反向截止时密封面有足够的压紧力，避免低压工况下出现内泄漏。安装边界方面，这类阀的安装孔深度需要匹配阀套的总长度，阀块安装孔的端面需要保证足够的平面度与粗糙度，

　　避免螺纹拧紧时出现偏斜导致密封失效；阀的通径为10mm，适配流量在30L/min以内的液压回路，额定工作压力可以覆盖常规工业液压系统的21MPa压力等级，能够满足绝大多数中低压液压回路的使用需求。从结构细节来看，阀套两端的内六角或者扳手槽结构用于安装时施加拧紧力矩，装配时需要控制拧紧力矩在合理范围，力矩过大会导致阀套变形卡滞阀芯，力矩过小则会造成密封失效漏油；钢球与密封锥面的接触精度是决定阀内泄漏量的核心指标，加工时锥面的粗糙度、圆度以及与钢球的同轴度都有严格的公差要求，装配前需要对密封副进行研磨配对，确保反向截止时的密封可靠性。阀芯与阀套内孔的配合间隙控制在合理范围，既要保证阀芯轴向移动时无卡滞，又要避免间隙过大造成内泄漏超标，

　　阀芯上的通流槽需要均匀分布，保证油液通流时的受力平衡，避免阀芯在移动过程中出现偏磨。在实际选型应用中，这类阀可以根据回路需求选择不同的开启压力，通过更换不同刚度的复位弹簧即可实现，不需要改动整体的安装尺寸与外部结构，具备很强的互换性；在集成阀块设计时，需要注意阀的进油口与出油口的流道走向，避免流道拐角过于尖锐造成局部压力损失，同时要保证安装孔与流道的位置精度，避免油液通流时出现截流现象。
