1/2英寸内螺纹连接固定阀瓣旋启式止回阀

　　这款止回阀采用固定阀瓣结构，公称通径为1/2英寸，两端为内螺纹连接形式，可直接与同规格的外螺纹管路对接，无需额外焊接或法兰转接，安装操作便捷，适配多数小口径低压流体输送场景。在民用给排水、小型暖通循环、压缩空气支路、轻型化工助剂输送等管路系统中，这类止回阀主要承担单向通流作用，避免管路内介质倒流引发的设备叶轮反转、介质回流污染、管路水锤冲击等问题，是小通径管路中保障流体定向流动的核心配件。

　　从结构设计逻辑来看，固定阀瓣的结构相比摆动式阀瓣，启闭行程更短，阀瓣绕固定销轴做小角度转动，介质正向流动时，流体压力推动阀瓣绕销轴抬起，导通流道；当介质出现倒流趋势时，阀瓣在自身重力与倒流介质压力的共同作用下快速回落，贴合阀座密封面实现截断。这种结构的优势在于阀瓣运动轨迹固定，不会出现摆动阀瓣常见的偏磨、卡滞问题，在介质清洁度一般、启停频次较高的支路管路中，长期运行的可靠性更突出。阀体采用流线型的角式流道设计，进出口轴线处于同一直线，阀腔内部的流道过渡做了圆弧处理，尽可能降低介质流经时的局部阻力损失，减少不必要的压损，适配对管路压降有一定要求的循环系统。

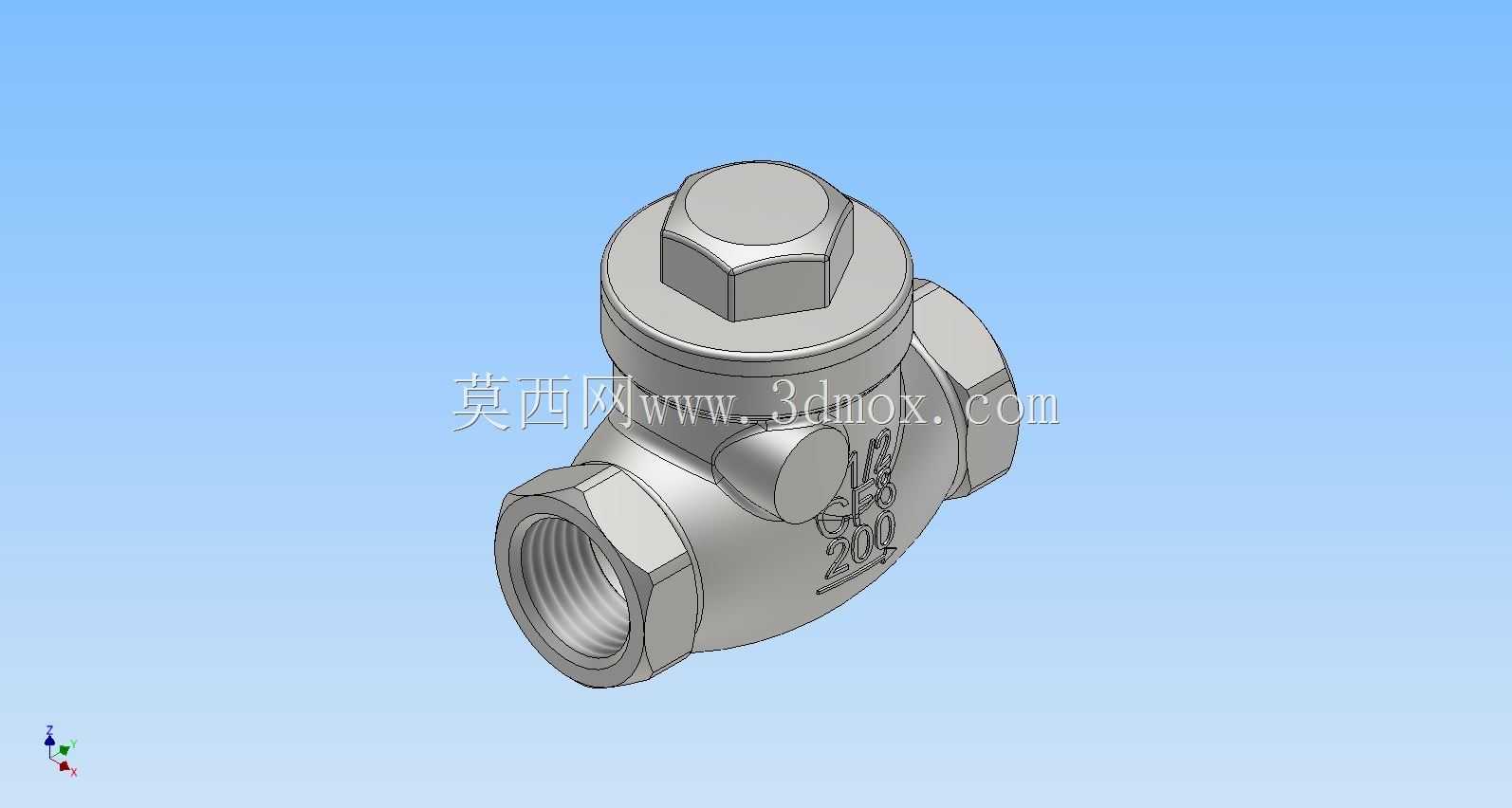

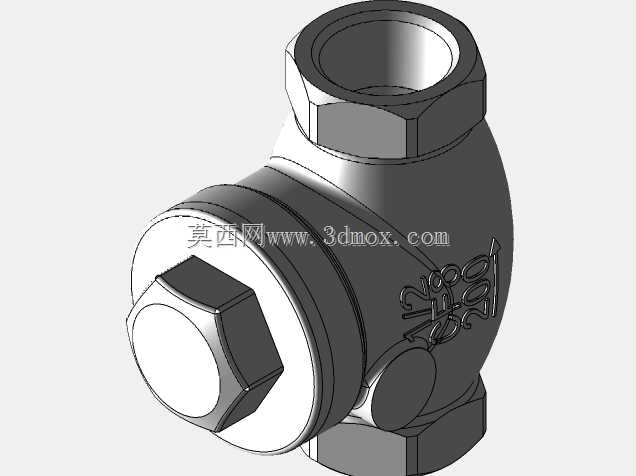

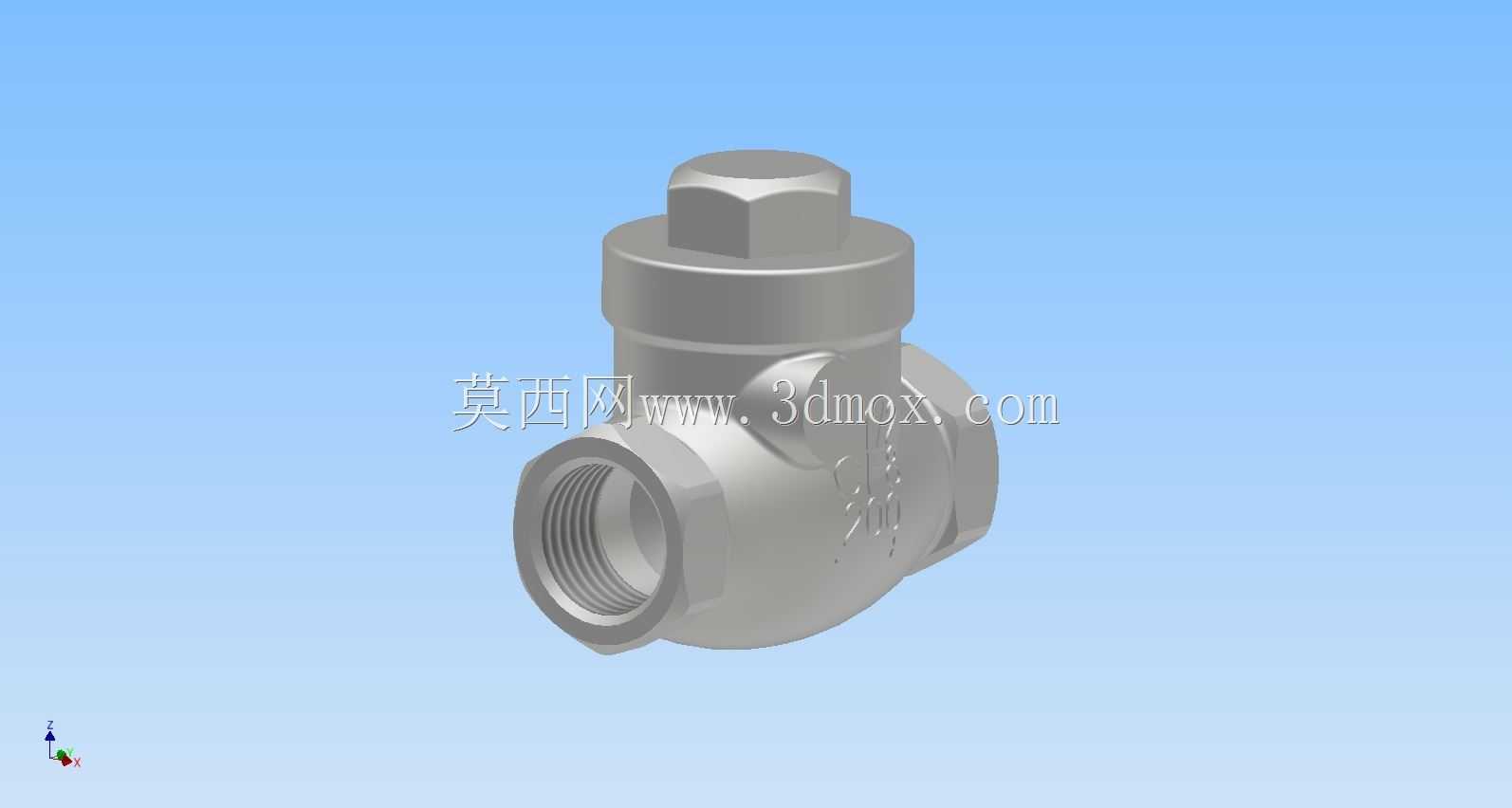

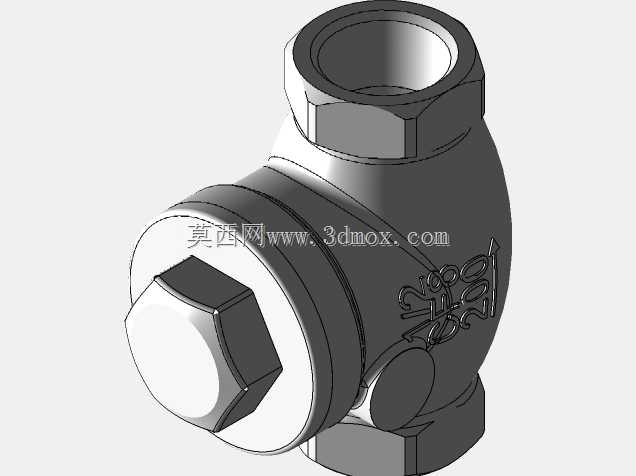

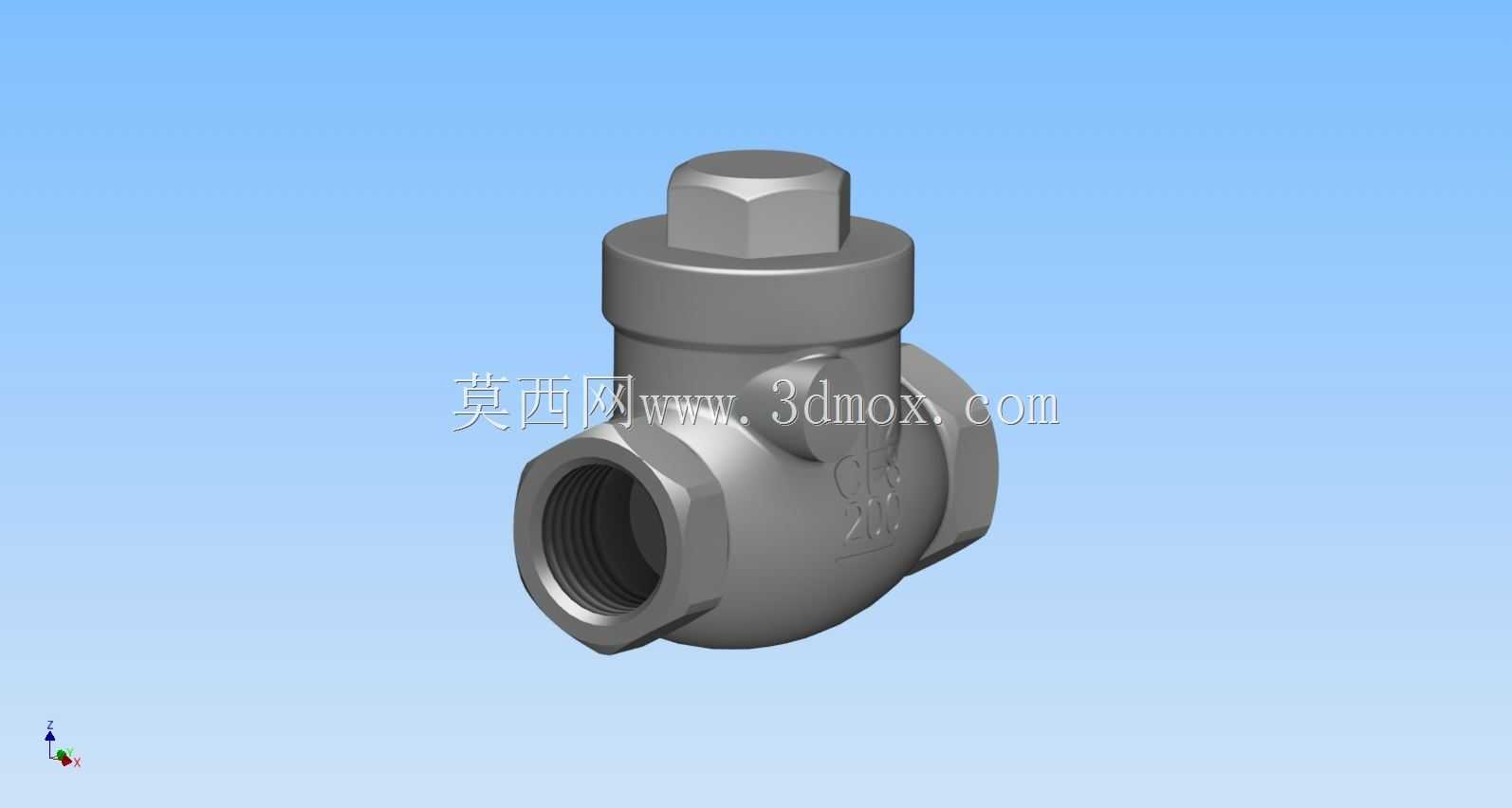

　　外形与安装边界方面，阀体整体为锻压成型的金属结构，顶部设置六角形的阀盖结构，可使用标准开口扳手完成阀盖的拆装，方便后期对阀腔内部的密封面、阀瓣销轴进行检查维护，无需整体切割管路即可完成检修作业。阀体两端的内螺纹符合常规管螺纹标准，螺纹有效啮合长度满足低压管路的密封要求，安装时只需在螺纹处缠绕密封带或涂抹密封胶即可实现可靠密封，安装后整体结构紧凑，轴向安装尺寸较短，不会占用过多管路排布空间，适合在设备内部密集排布的管路、狭小安装空间内使用。

　　在实际选型适配过程中，需要注意该款止回阀为水平安装优先的结构，阀瓣销轴处于水平位置时，阀瓣的回落密封效果最佳，若垂直安装需保证介质流向为自下而上，避免阀瓣因自身重力无法正常闭合导致密封失效。密封面的设计采用金属硬密封形式，可耐受一定温度的流体介质，相比软密封结构，抗杂质冲刷性能更好，即使介质中带有少量细小固体颗粒，也不会轻易造成密封面的划伤失效，适合输送水、油品、低压蒸汽等常见工业介质。阀腔内部的销轴与阀瓣配合间隙经过合理设计，既保证阀瓣转动灵活无卡滞，又不会因间隙过大导致阀瓣晃动产生异常磨损，长期启闭过程中阀瓣的闭合对位精度保持性较好，能有效降低长期使用后的内漏风险。

　　从建模细节来看，模型完整还原了阀体的外轮廓、内螺纹的牙型结构、顶部阀盖的六角尺寸、阀腔内部的阀瓣与销轴装配关系，流道的内壁曲面过渡自然，没有多余的结构凸起，符合实际产品的铸造与机加工工艺特征，可直接用于管路系统的装配干涉检查、管路排布模拟、设备整体的三维布局验证，也可作为小口径止回阀结构设计的参考样例，帮助设计人员快速掌握这类固定阀瓣止回阀的结构组成与尺寸配合逻辑。
