1/2英寸手动复位式小型安全泄压阀结构

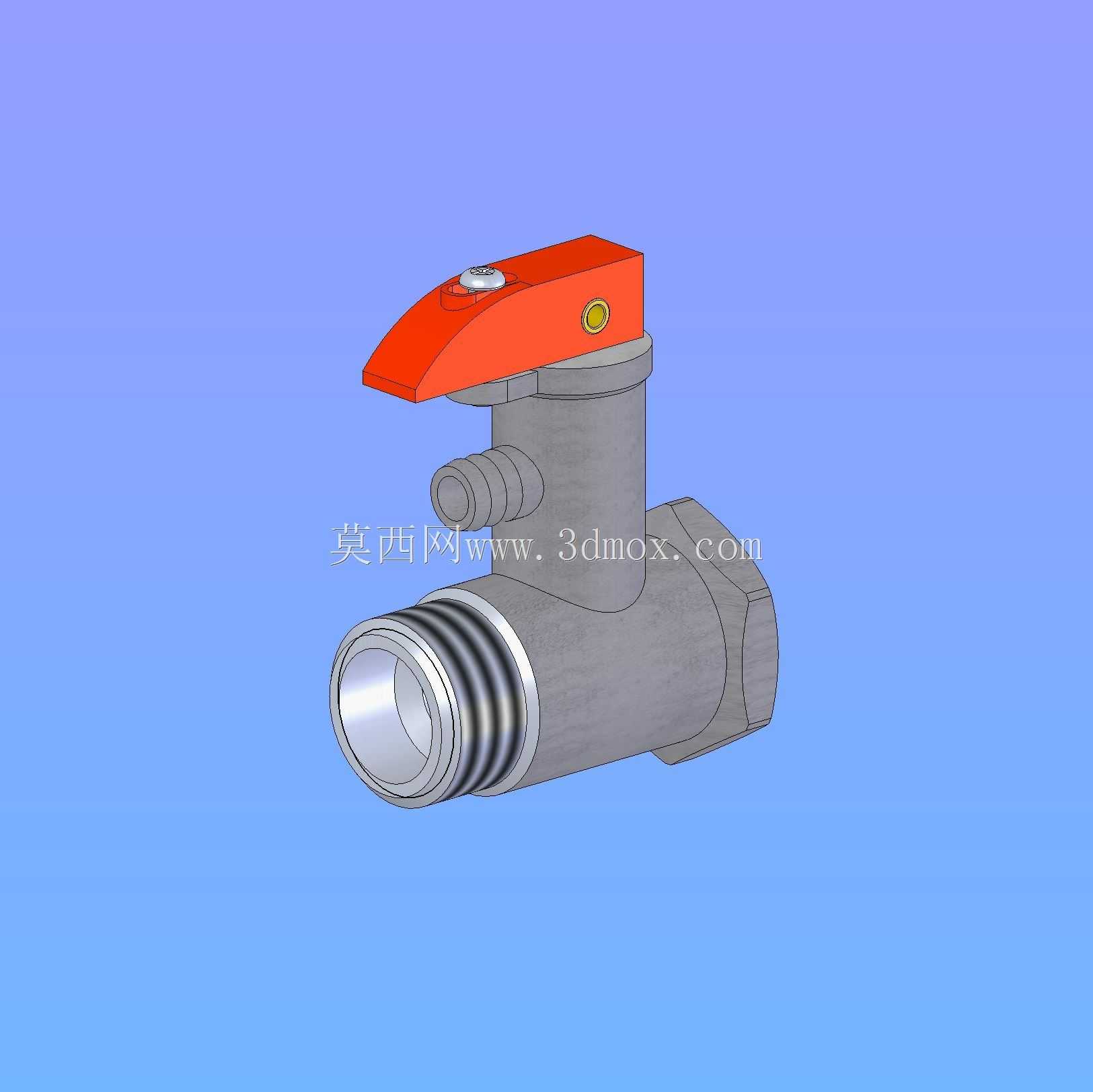

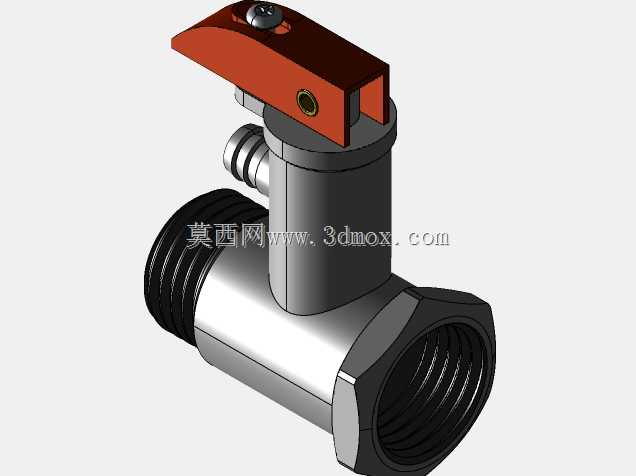

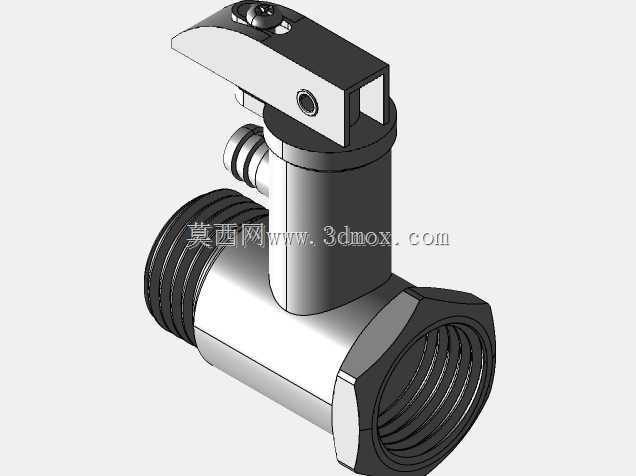

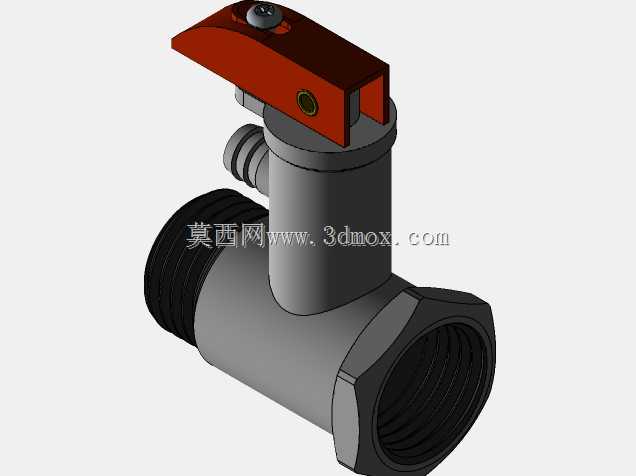

　　这款1/2英寸规格的安全泄压阀，主要面向民用供水、小型气动回路、家用采暖支路这类低压流体输送场景做过压保护，日常工况下常作为支路末端的超压泄放元件使用，避免管路内压力骤升超出承压阈值引发密封失效、管路爆裂这类故障。从实际安装场景来看，该阀的接口采用外螺纹带密封锥面的结构，适配常规4分通径的管路连接，安装时不需要额外加装过度接头，直接缠绕生料带或者配合密封圈就能完成密封对接，阀体侧面预留的小口径旁通接口，是泄压时的流体导出通道，安装时需要对准泄放引流方向，避免泄压时介质喷溅影响周边设备。阀体主体采用直角式流道设计，进水端与出水端呈90度布局，相比直通式结构更适合安装在管路转角位置，能节省管路排布的空间，

　　整体安装边界的轴向尺寸控制在常规角阀的尺寸区间内，不需要为安装预留额外的大跨度操作空间，哪怕是紧凑排布的分集水器支路、小型空压机储气罐出口位置都能顺利布置。顶部的红色扳把是手动复位兼手动泄压结构，设计上做了圆弧过渡的防滑造型，扳动的力矩控制在单指就能操作的区间，不需要借助额外工具就能完成手动泄压测试或者超压起跳后的复位操作，扳把与阀体连接的位置设置了销轴定位结构，扳动行程有明确的限位，不会因为扳动角度过大造成内部结构脱位。从内部结构的设计逻辑来看，该阀的密封副采用硬密封加软密封复合的形式，日常保压状态下软密封件贴合密封面实现零泄漏，当管路内压力超过设定的起跳值时，介质压力克服内部弹簧的预紧力推动阀芯上移，

　　介质从侧面的旁通口流出实现泄压，当管路压力回落到安全值区间后，弹簧推动阀芯回位重新实现密封，不需要人工频繁干预就能自动完成压力调控。建模过程中对密封槽的尺寸公差、弹簧的预紧压缩量、扳把的转动干涉都做了完整的校验，所有配合面的间隙都按照实际机加工的公差带设置，既保证装配时不会出现卡滞，也不会因为间隙过大造成泄压值偏移。阀体的外形做了圆弧过渡处理，没有尖锐的棱角，既避免安装过程中划伤操作人员，也能减少铸造或者注塑加工时的应力集中问题，阀体六角部位的尺寸适配常规活动扳手的卡口，安装拧紧时不需要特制工装，普通安装工人用日常工具就能完成装配作业。这类小型安全阀在实际使用中，常被用在太阳能热水器的进水支路、家用净水器的进水端、

　　小型气动工具的供气管路末端，相比大口径的工业安全阀，它的起跳压力设定值偏低，更适配低压民用场景的压力保护需求，结构上没有复杂的先导控制结构，纯机械弹簧式的结构可靠性更高，长期使用也不容易出现卡滞失效的问题，日常维护只需要定期扳动顶部的红色扳把做一次手动泄压测试，确认阀芯没有被水垢或者杂质卡滞就能持续稳定工作。建模时还原了所有的细节结构，包括扳把上的固定螺丝、阀体上的防滑滚纹、接口处的密封锥面角度，所有结构都可以直接导出工程图用于生产加工参考，也能用于管路系统的装配干涉校验，在做整体管路排布设计时，可以直接调用该模型验证安装空间是否充足，避免实际安装时出现和周边管路、设备碰撞的问题。
