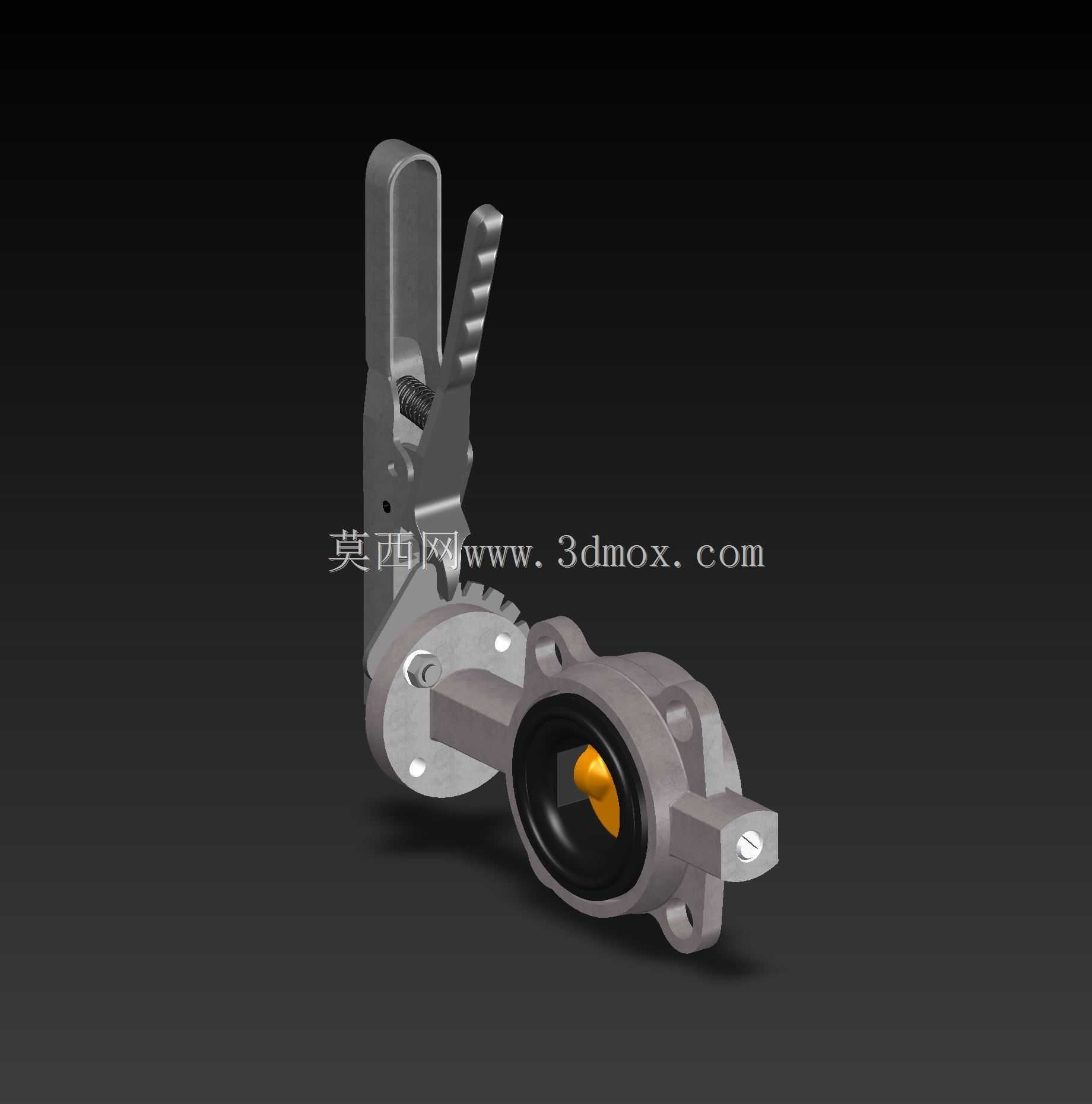

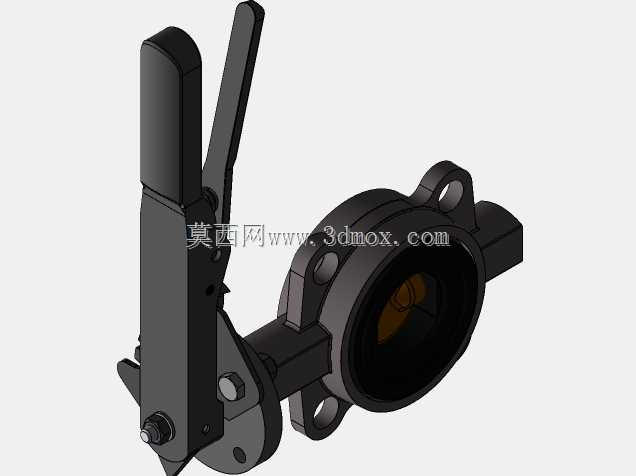

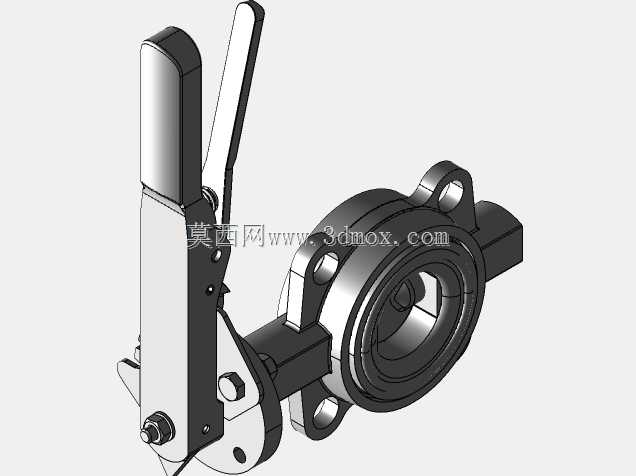

对夹式蝶阀工业管路截断调节结构

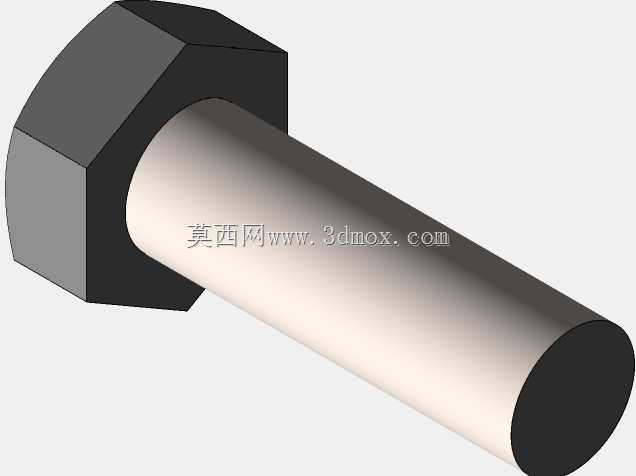

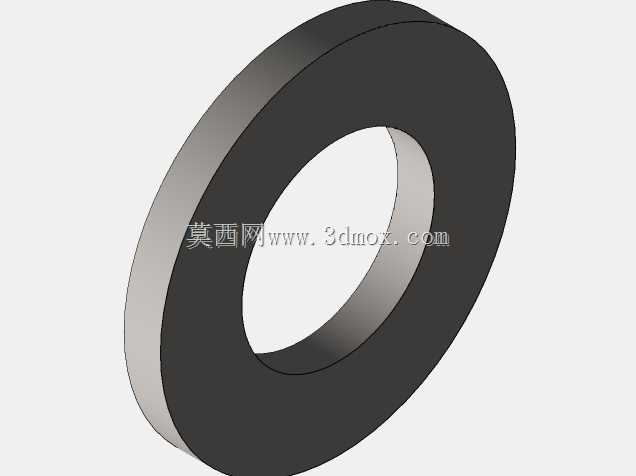

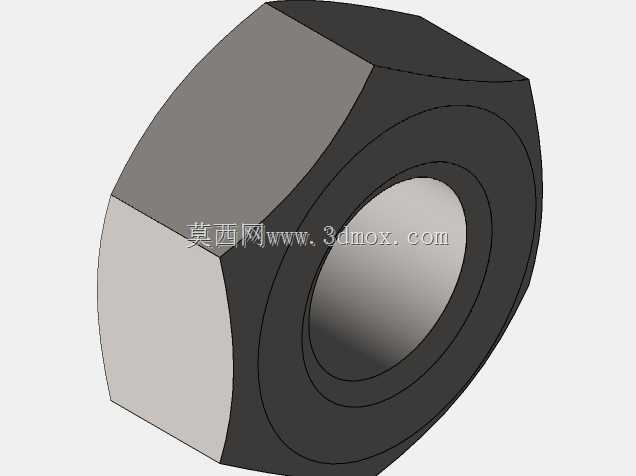

　　在市政给排水、暖通空调循环水、化工介质输送、冶金工艺管路等场景中，蝶阀是应用占比极高的流体控制部件，相比同通径的闸阀、截止阀，它结构长度更短，安装占用空间小，启闭扭矩低，适配大口径管路的低压差流体管控需求。这套蝶阀结构采用对夹式连接设计，安装时无需额外配对法兰的焊接定位，直接将阀体夹在管路两端法兰之间，穿装连接螺栓即可完成固定，适配PN10、PN16等级的常规管路压力工况，可覆盖清水、弱腐蚀性流体、常温气体等多种介质的输送场景。从结构设计逻辑来看，蝶阀的核心密封采用中线式结构，阀板回转中心与阀体密封面、管路中心处于同一直线，启闭过程中阀板绕阀杆做90度回转，全开状态下阀板与管路流向平行，流阻系数仅为0.2左右，

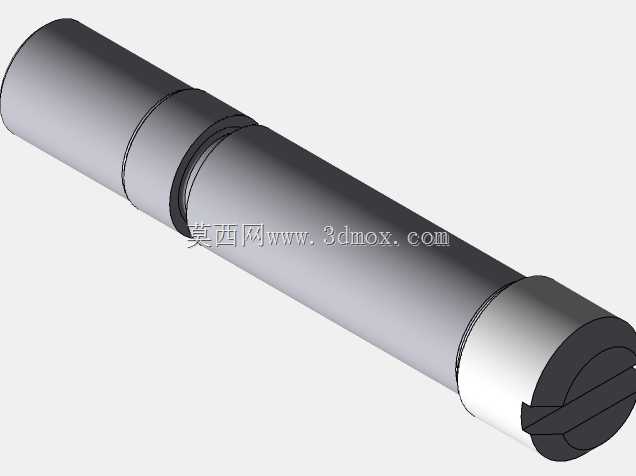

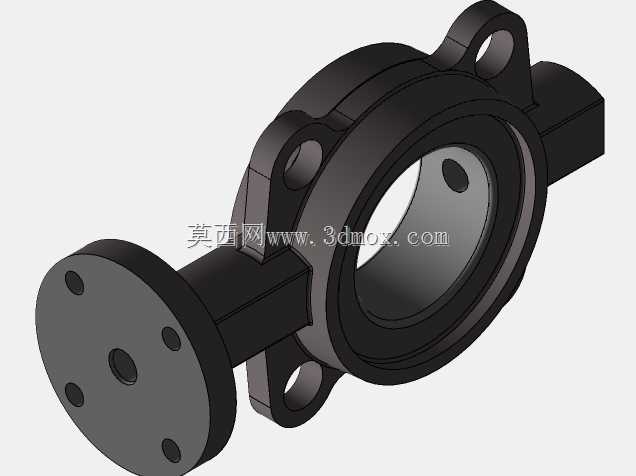

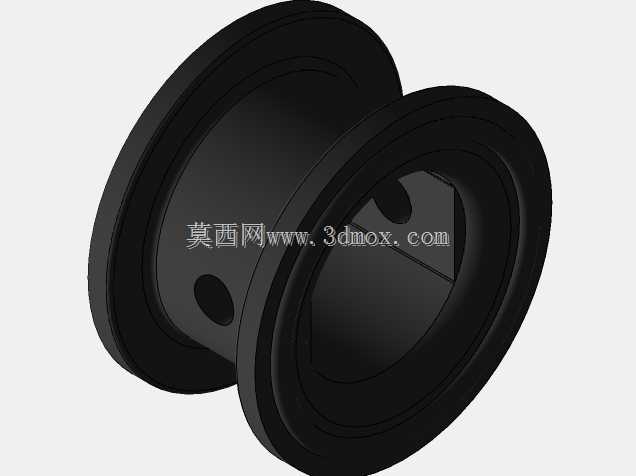

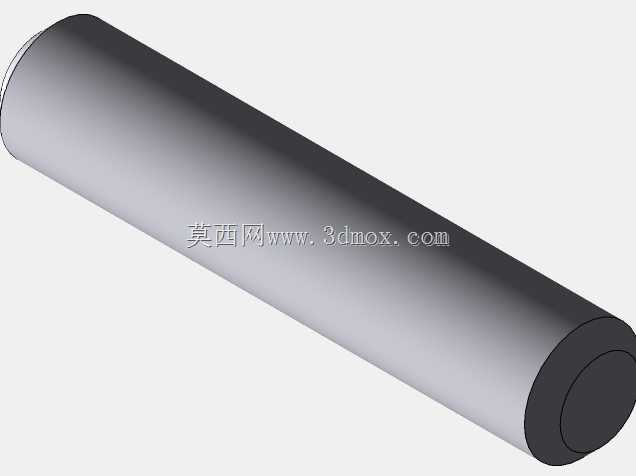

　　远低于同通径截止阀的流阻，能有效降低管路输送的动力损耗；全关状态下阀板外缘的橡胶密封件与阀体内部密封面完全贴合，可实现零泄漏截断，满足管路检修、支路切换的截断需求。阀杆采用上下两段式分体设计，与阀板通过方榫结构传递扭矩，避免了一体式阀杆贯穿阀板带来的介质渗漏隐患，阀杆与阀体接触位置设置了耐磨轴套，既降低启闭过程的摩擦阻力，也能避免阀杆长期转动造成的阀体磨损，延长部件使用寿命。阀体采用球墨铸铁材质的薄壁结构，在保证承压强度的前提下尽可能降低整体重量，相比同通径的铸铁闸阀重量可降低40%左右，适合高空管路、支架承重有限的安装场景。外形尺寸方面，以DN100通径规格为例，阀体结构长度仅为52mm，阀体最大外径为220mm，

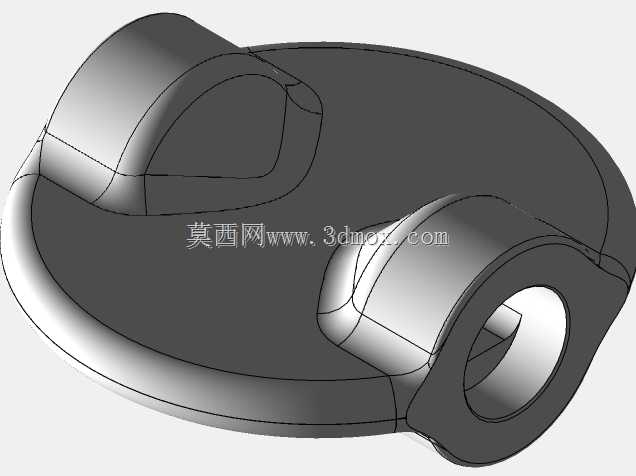

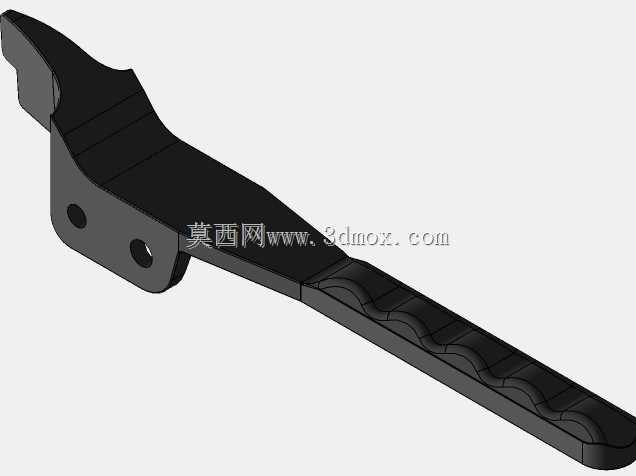

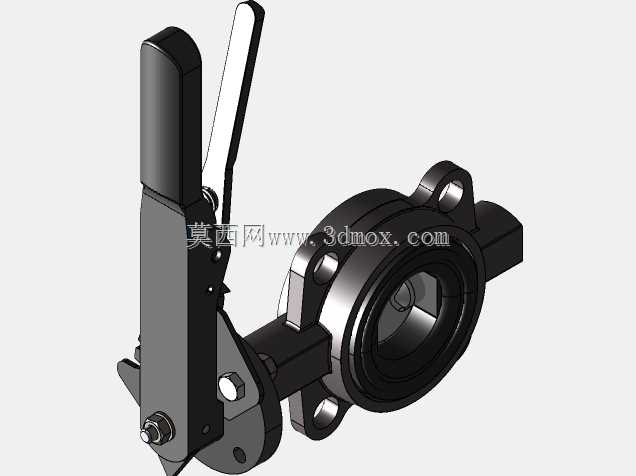

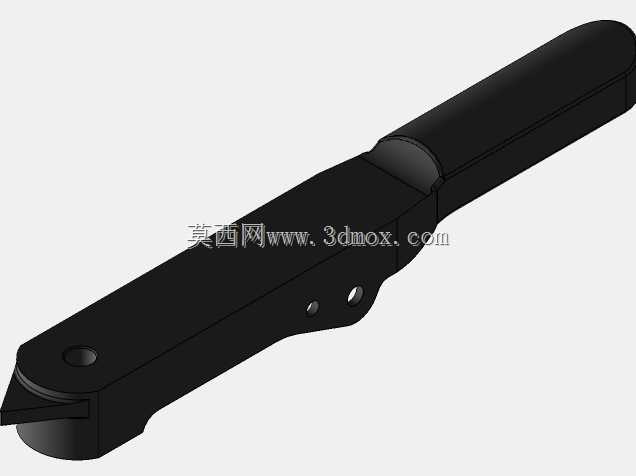

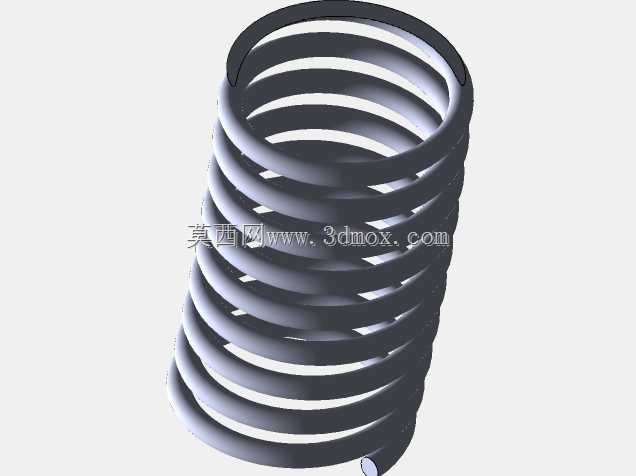

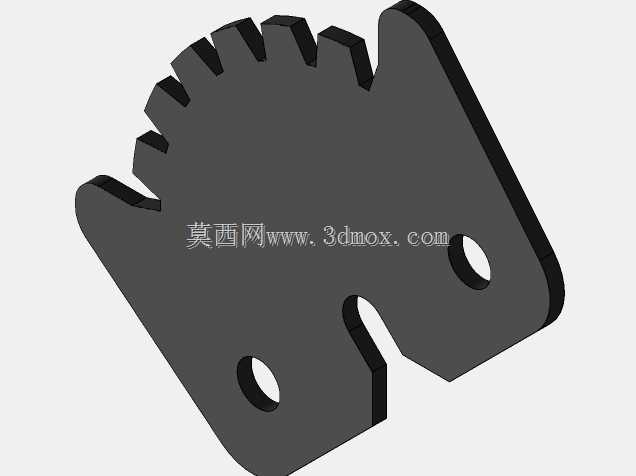

　　两端法兰连接孔的中心距为180mm，适配国标GB/T9119规定的平焊法兰安装尺寸，安装时无需对现有管路法兰做额外改造，可直接替换同通径的老旧损坏蝶阀。阀板采用流线型弧面设计，全开状态下不会在管路内形成明显的涡流区，减少介质对阀板的长期冲刷，也能降低介质输送过程中的噪音，适合民用建筑暖通、给排水这类对噪音控制有要求的场景。在驱动适配性上，这套结构预留了标准的阀杆驱动连接端，既可以配套手柄做手动启闭，适合小通径、操作频次低的管路场景，也可以加装电动执行器、气动执行器，实现远程自动化控制，适配工业自动化产线的流体管控需求，执行器连接法兰符合ISO5211标准，可直接适配市面上绝大多数常规型号的驱动部件，无需额外做连接转接件。

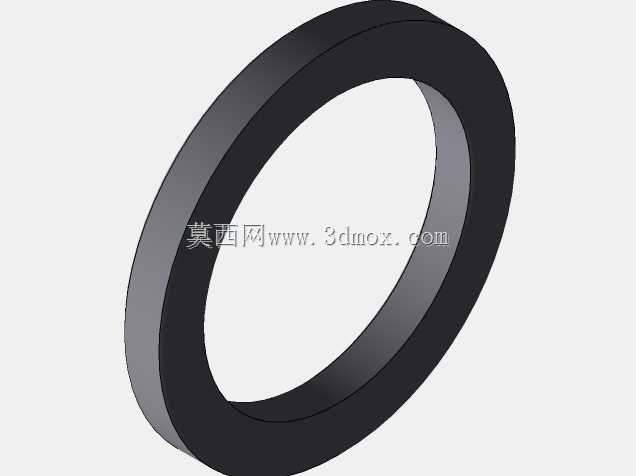

　　密封件采用可更换结构设计，当长期使用出现密封磨损、泄漏问题时，无需将整个阀体从管路上拆下，只需要拆开阀杆压盖，即可更换阀板外缘的橡胶密封圈，大幅降低后期维护的工作量与配件成本。在实际选型应用中，这类中线对夹蝶阀不适合高温高压、含硬质颗粒杂质的介质工况，当介质温度超过120摄氏度时，橡胶密封件会加速老化失去密封性能，若输送含固体颗粒的污水、矿浆类介质，颗粒容易卡在密封面与阀板之间，造成密封面划伤泄漏，这类场景则需要选用硬密封结构的蝶阀产品，但在常规常温清水、空气、弱腐蚀性流体的管路系统中，这类蝶阀的性价比与安装便利性优势十分突出，是工程选型中优先考虑的截断调节类部件。建模过程中对阀板的回转间隙做了精准的公差匹配，阀板与阀体密封面之间预留了0.3mm的转动间隙，既保证启闭过程无卡滞，也能在密封件压缩量的作用下保证全关状态的密封性能，阀杆与轴套的配合公差选用H8/f7间隙配合，兼顾转动灵活性与同轴度定位精度，避免长期启闭过程中阀杆出现偏磨。
