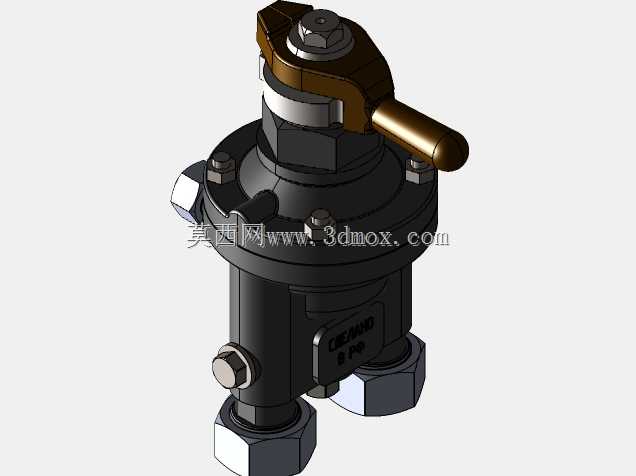

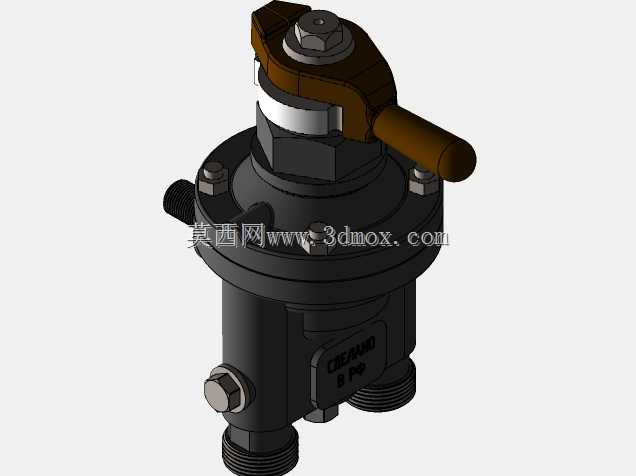

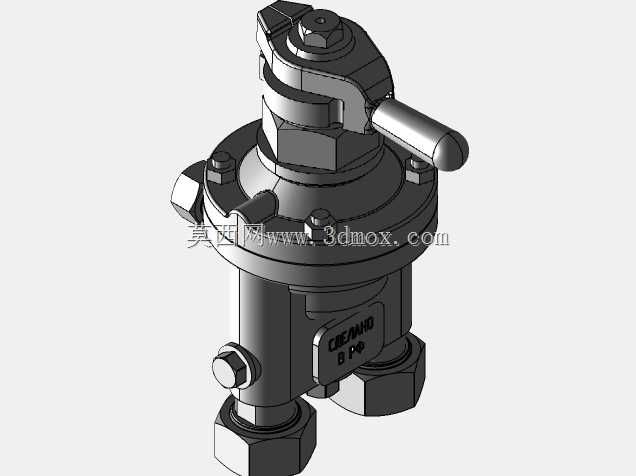

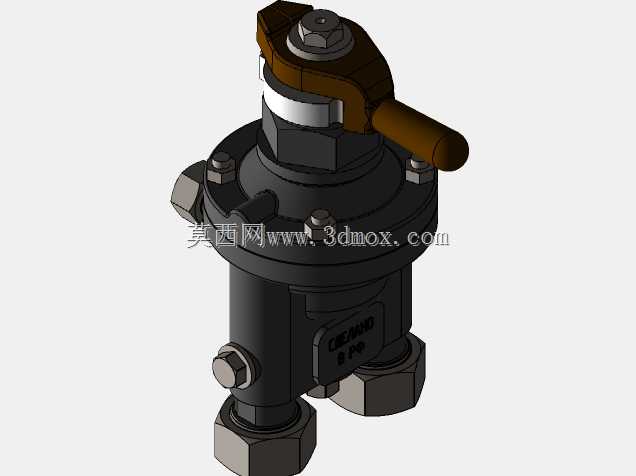

货运车辆制动测试用气动控制阀结构

　　在货运车辆制动系统的台架检测与装车验证环节，这类气动控制阀是气路回路里的核心调控部件，主要承担压缩空气的通断、压力调节与流向分配功能，直接决定制动测试过程中气压加载的稳定性与控制精度。从实际应用场景来看，该阀既适配地面固定式空气分配器测试台架的气路搭建，也可直接集成到货运铁路车辆的制动检测回路中，模拟不同制动工况下的气压变化逻辑，完成制动系统响应速度、保压性能、泄压速率等核心参数的校验，避免装车后因气路控制偏差出现制动滞后、制动力不足等安全隐患。

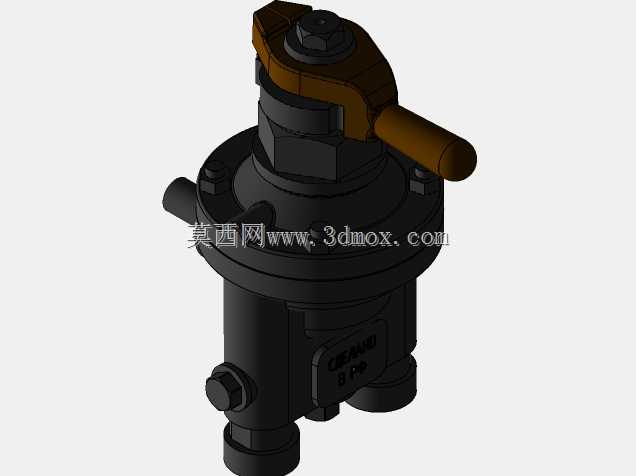

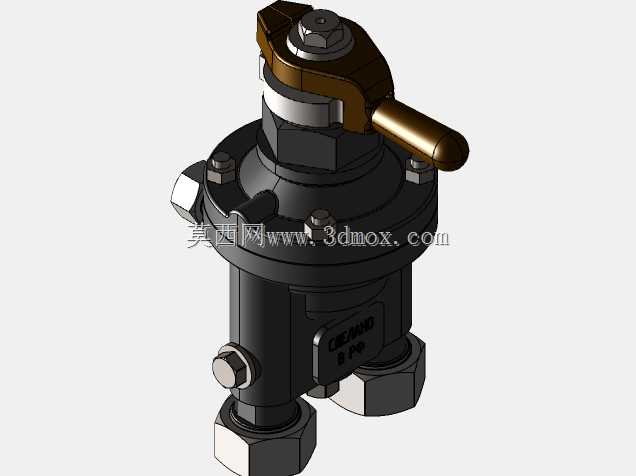

　　从结构设计思路来看，该阀采用模块化集成布局，将进气稳压段、控制调节段、输出分配段整合在同一阀体内，减少了外接管路的连接节点，降低了气路泄漏的概率。阀体的安装面预留了标准的螺纹安装孔位，可直接适配现有测试台架的安装面板，不需要额外加工转接板，安装边界完全匹配行业通用的气动阀安装尺寸，进气口与出气口的接口规格采用通用气动管路标准，可直接与快插接头、金属气管连接，现场装配不需要定制非标连接件。

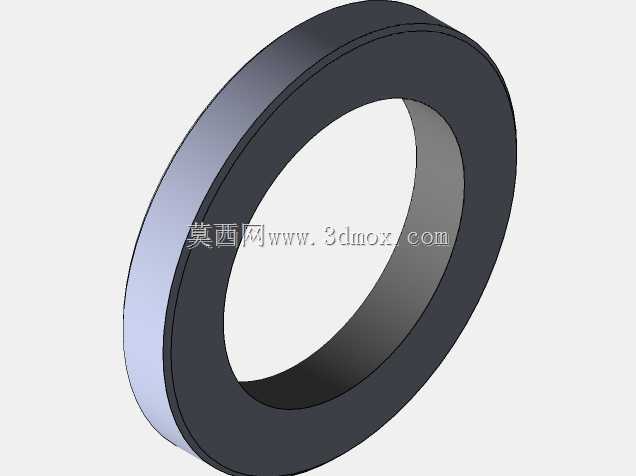

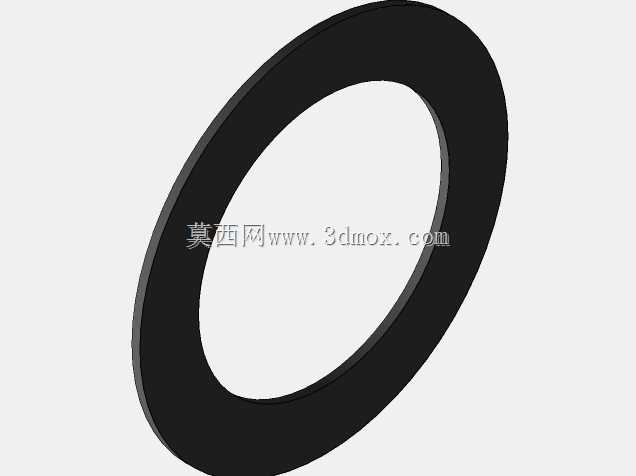

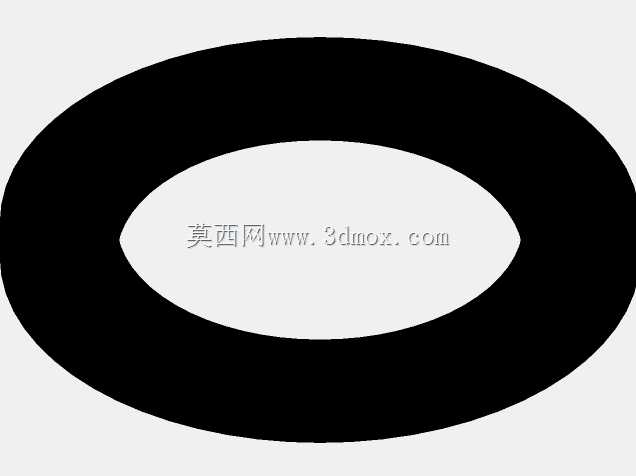

　　功能特性层面，该阀的内部阀芯采用硬质阳极氧化处理的铝合金材质，配合丁腈橡胶密封件，可在0-1MPa的工作气压范围内稳定运行，反复动作寿命满足台架长期循环测试的使用需求。阀体内置的压力平衡结构可抵消进气端压力波动对输出端的影响，在测试过程中即使气源压力出现小幅波动，输出端的控制气压也能保持稳定，保证测试数据的重复性与准确性。手动操作端的行程经过优化，操作力控制在成年人单手可轻松操作的范围内，同时带有明显的档位反馈，操作人员可清晰感知阀位的切换状态，避免误操作。

　　在外形尺寸设计上，该阀的整体轮廓充分考虑了台架密集安装的需求，阀体宽度控制在常规气动元件的安装间距范围内，多阀并排安装时不会出现操作空间干涉，阀体上部的操作部件高度预留了足够的扳手操作空间，后期维护更换密封件时不需要将整个阀从安装面板上拆下，可直接在原位完成易损件的更换，降低设备维护的停机时间。气路流道采用等径圆滑过渡设计，减少压缩空气在阀内的压力损失，同时避免流道直角处出现积水、积尘问题，延长阀件的使用寿命。

　　对于三维建模从业者而言，搭建该阀的模型时需要重点关注内部流道的连通逻辑、密封件的安装沟槽尺寸、安装孔位的位置公差，以及活动阀芯的行程限位结构，这些细节直接影响模型后续用于工程分析、装配模拟时的准确性。在设备选型过程中，技术人员可通过该模型提前核对安装空间、接口位置是否适配现有台架布局，提前规避安装干涉、接口不匹配等问题，减少现场安装调试的工作量。
