小型化工厂物料输送存储组合装置

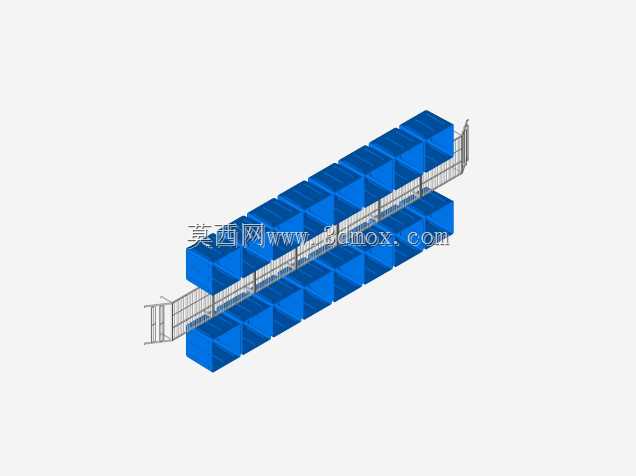

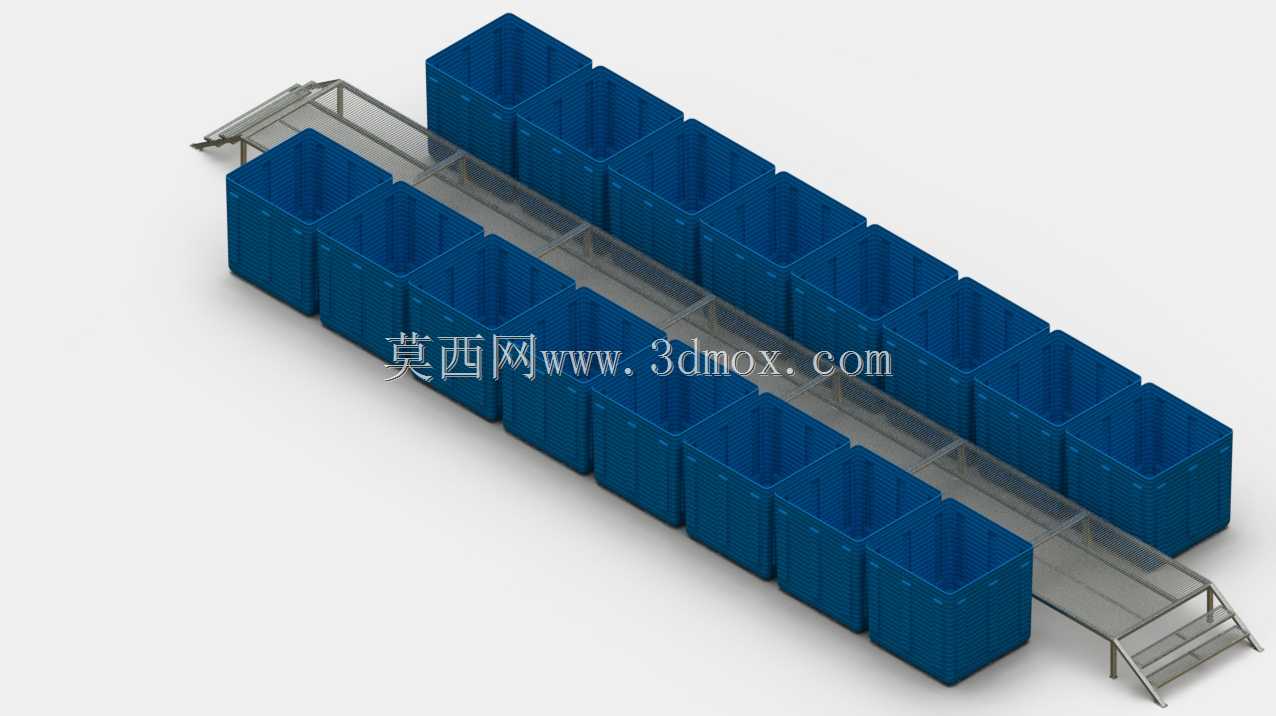

　　这套组合装置主要面向小型化工生产场景的物料周转与暂存需求设计，适配小批量多批次的精细化工、日化原料生产车间的工序间物料衔接，解决传统人工搬运料桶效率低、物料错放、现场动线混乱的问题。整套装置以中间的长距离输送机架为核心承载结构，机架采用分段式型材拼接设计，两侧对称排布多组立式方形储料箱，输送段两端设置带阶梯的操作平台，方便操作人员在不同工位完成取料、放料、物料核对的操作。从实际使用场景来看，这类装置常布置在化工车间的配料段与反应段之间，或是成品分装前的暂存工位，不同料箱可分类存放不同性状的生产原料，比如颗粒状助剂、粉状填料、分装前的半成品液态物料，输送线可根据生产节拍将对应料箱输送至指定操作位，减少人工跨工位搬运的距离，

　　也避免化工物料在搬运过程中出现撒漏、混料的风险。设计过程中首先考虑的是化工场景的防腐蚀需求，储料箱采用加厚的一体式注塑成型结构，箱体内壁做圆弧过渡处理，没有清洁死角，避免化工物料残留挂壁，箱体底部设置定位卡槽，可直接卡接在输送线两侧的定位座上，不需要额外的紧固件固定，更换料箱时直接抬升即可完成拆装，适配不同批次生产时快速换料的需求。输送机架的主体采用矩形钢管焊接成型，表面做防腐喷塑处理，可耐受车间内常见的弱酸碱气体腐蚀，机架支脚设置可调高度的脚杯，可根据车间地面的平整度调整整体水平度，避免输送过程中出现卡滞、料箱偏移的问题。两端的操作平台采用花纹防滑钢板铺设，侧边设置安全护栏，阶梯的踏步高度控制在180mm，

　　符合人工操作的人机工程学要求，操作人员站在平台上可轻松够到两侧最远端的料箱，不需要探身操作，降低作业疲劳度。从安装边界来看，整套装置的整体长度根据排布的料箱数量确定，单组标准配置下两侧各排布8个料箱时，整体长度控制在12米以内，宽度不超过3米，高度不超过2.2米，可适配大多数小型化工厂房的层高与柱距要求，不需要对厂房结构做额外改造，设备进场后仅需要调整支脚水平度、接通输送线的动力电源即可投入使用，安装调试周期短。输送线的驱动端采用低速减速电机，输送速度控制在0.1m/s到0.3m/s可调，适配化工物料输送时的平稳性要求，避免速度过快导致料箱内的物料晃出，输送辊道采用包胶处理，增大与料箱底部的摩擦力，防止输送过程中料箱打滑偏移。

　　料箱的单箱容积设计为220L，可满足单批次小剂量化工原料的存储需求，箱体顶部设置外翻的加强边，既可以提升箱体的结构强度，也方便人工抬运时抓握，箱体外侧预留标签粘贴位，可标注物料名称、批次、注意事项等信息，避免生产过程中出现物料混淆。在结构细节上，输送线两侧的定位座采用可调式设计，可根据料箱的实际尺寸调整定位间距，后续如果更换不同规格的储料容器，不需要改动机架主体结构，仅调整定位座位置即可适配，提升了装置的通用性。机架底部预留了清洁间隙，距离地面高度为150mm，方便日常生产过程中清扫地面洒落的物料，避免杂物堆积在设备底部造成腐蚀或者卡滞输送结构。整套装置的设计没有冗余的复杂结构，所有易损件都采用标准通用件，后续维护更换时不需要定制特殊配件，降低了生产现场的维护成本，同时整体结构模块化程度高，可根据车间的实际产能需求增减料箱数量、调整输送线长度，灵活适配不同规模的小型化工生产场景，既可以单独作为工序间的暂存输送设备使用，也可以对接上下游的反应釜、分装机、混合机等设备，组成完整的小型化工生产流水线。
