10A带底座电磁继电器结构设计

　　在低压电气控制回路的搭建场景中，带安装底座的10A规格继电器是极为常用的通断执行元件，这类元件常被应用在小型自动化设备的控制回路、民用配电的二次控制回路、小型机电设备的信号转接回路中，承担小电流控制大负载、高低压回路隔离、多回路信号同步切换的实际作用。不同于直接焊接在PCB板上的板式继电器，这款带配套底座的继电器无需焊接作业，现场运维更换时仅需将继电器本体从底座上拔下替换即可，大幅降低了现场维护的作业难度，也减少了二次接线的出错概率。

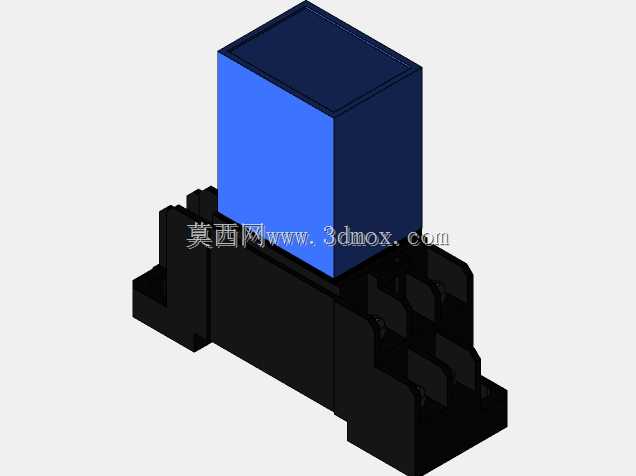

　　从功能特性来看，这款继电器额定通断电流为10A，可适配常规交流220V、直流24V等常见控制回路的负载通断需求，底座集成了标准的接线端子结构，接线端采用螺丝压接的方式，可适配0.5-2.5平方毫米的多股或单股铜芯导线，压接后导线拉脱力符合低压电器的相关接线要求，不会出现日常运行中导线松脱的问题。继电器本体与底座的连接采用插拔式触点结构，本体插入底座时，内部的插针会与底座的夹片式触点可靠接触，接触电阻控制在毫欧级别，长时间带载运行时触点处的温升不会超过标准规定的阈值，避免出现触点过热氧化导致的接触不良问题。

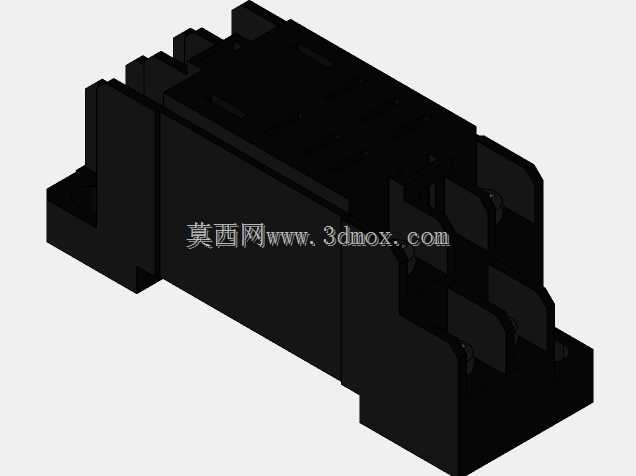

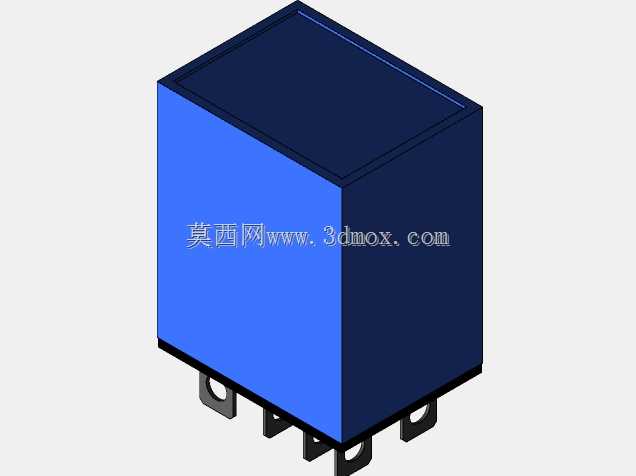

　　设计过程中，首先要明确继电器的安装边界条件，这款配套底座采用标准的35mm导轨安装结构，可直接卡装在常规的电气安装导轨上，底座的整体宽度适配常规继电器的安装间距，多台继电器并排安装时不会出现干涉，相邻继电器的接线操作空间也能得到保证。继电器本体的外形采用立方体结构，顶部预留了标识粘贴区域，可粘贴回路编号、负载类型等运维标识，方便现场人员快速识别对应回路。底座的接线端采用分层设计，进线端与出线端分别布置在底座的上下两侧，接线时导线可从上下两个方向引入，适配柜内不同走向的布线需求，减少导线的弯折半径，避免导线绝缘层因过度弯折出现破损。

　　在结构细节设计上，底座的卡扣结构做了弹性优化，卡装到导轨上时无需借助额外工具，仅用手按压即可完成固定，拆卸时用一字螺丝刀撬动底座的解锁卡扣即可将底座从导轨上取下，单人即可完成全部安装操作。继电器本体与底座之间设置了防呆结构，反向插入时无法完全就位，可彻底避免现场安装时插反导致的回路接线错误，从结构层面规避人为操作失误带来的回路故障。触点部分的设计考虑了带载分断时的灭弧需求，继电器本体内部设置了简易的灭弧结构，分断10A阻性负载时不会出现明显的飞弧现象，可避免相邻回路因飞弧出现短路问题。

　　从安装尺寸来看，底座的安装孔位（导轨卡装位）符合通用继电器底座的安装尺寸规范，可与同规格的其他品牌继电器本体兼容，替换时无需重新布线或更换底座，提升了元件的通用适配性。继电器本体的高度控制在常规低压元件的尺寸范围内，安装到柜内导轨后，不会与柜内的走线槽、其他电气元件出现空间干涉，柜内门板关闭时也不会碰到元件顶部，满足常规低压配电柜、控制箱的内部安装空间要求。

　　在实际选型应用中，这类带底座的10A继电器常被用来控制小型接触器的线圈回路、小型电机的启停回路、照明回路的通断、电磁阀的驱动回路，相比无底座的继电器，其可维护性的优势在批量设备的运维场景中尤为突出，当继电器触点出现烧蚀损坏时，无需拆卸底座上的接线，仅需更换继电器本体即可，单台更换作业时间可缩短至十秒以内，大幅降低了设备停机维护的时间成本。设计建模时，需要重点保证插拔触点的同轴度，若插针与底座夹片的同轴度偏差过大，会导致插入力过大或者接触不良的问题，建模过程中需要对插针的导向段做倒角处理，夹片的弹性间隙要做合理的公差设定，既要保证插入时的顺畅度，也要保证插入后触点的接触压力足够，避免运行过程中因振动出现触点松脱。同时底座的绝缘外壳采用阻燃绝缘材质，建模时要保证外壳的壁厚均匀，避免注塑成型时出现缩痕、变形等问题，接线端子的爬电距离与电气间隙要符合低压电器的安全规范，不同电位的带电部件之间的距离满足绝缘要求，避免出现击穿短路的风险。
