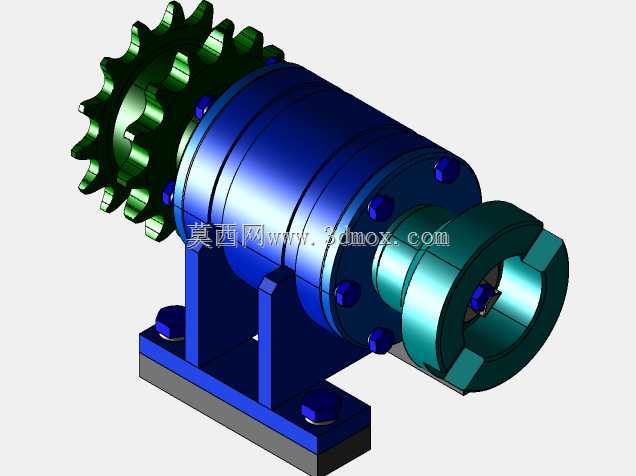

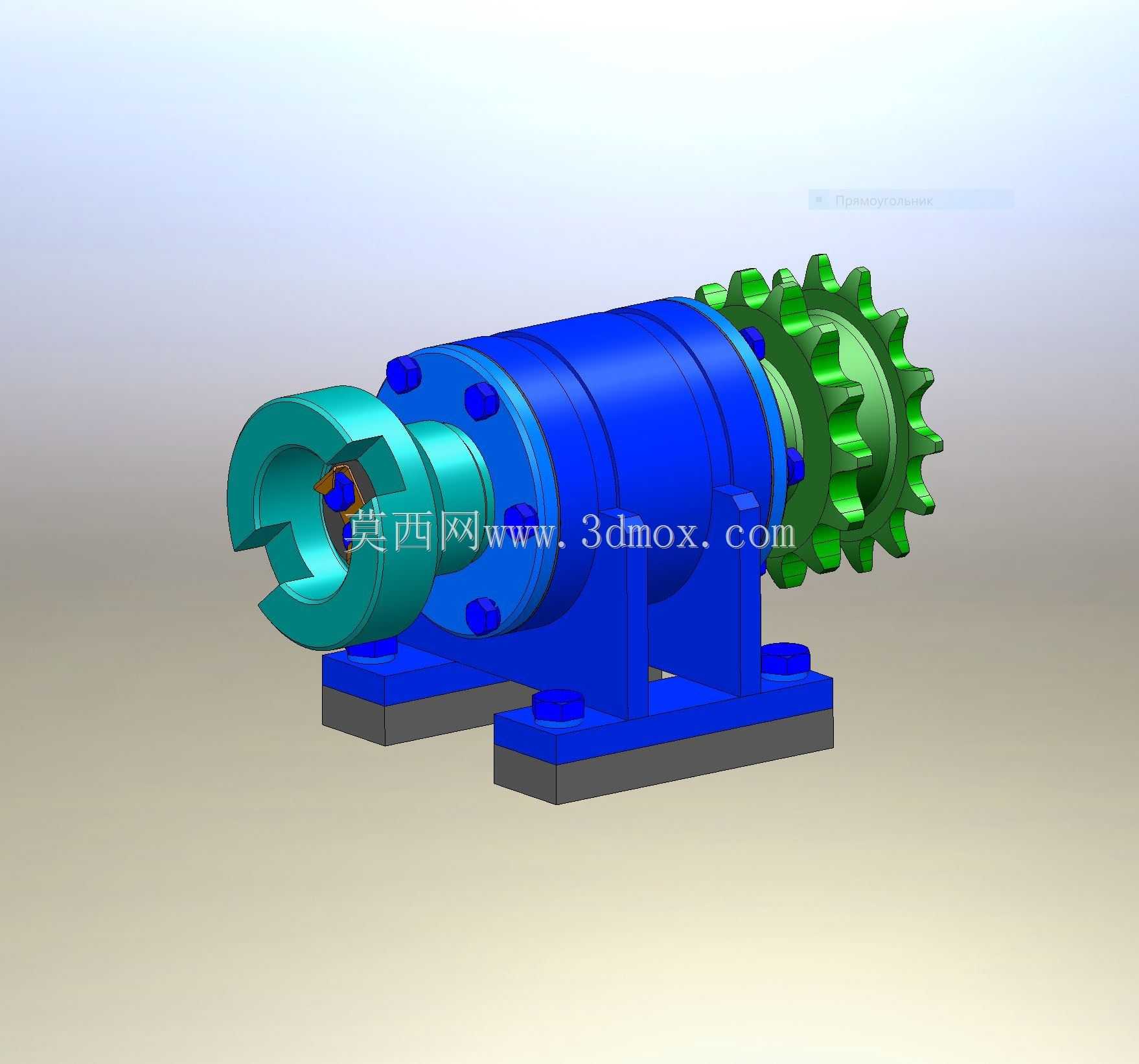

带链轮安装座的同轴式减速传动装置

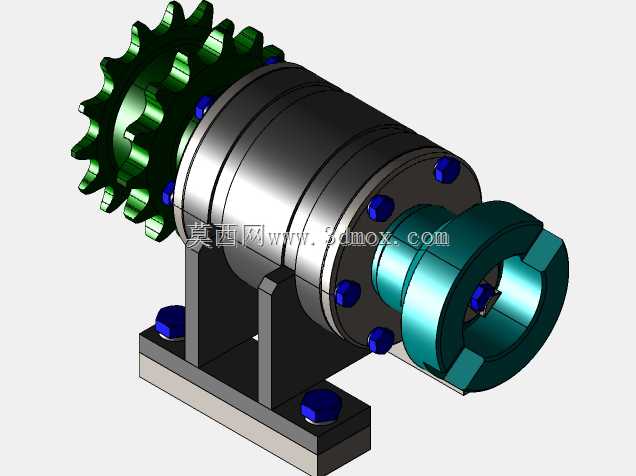

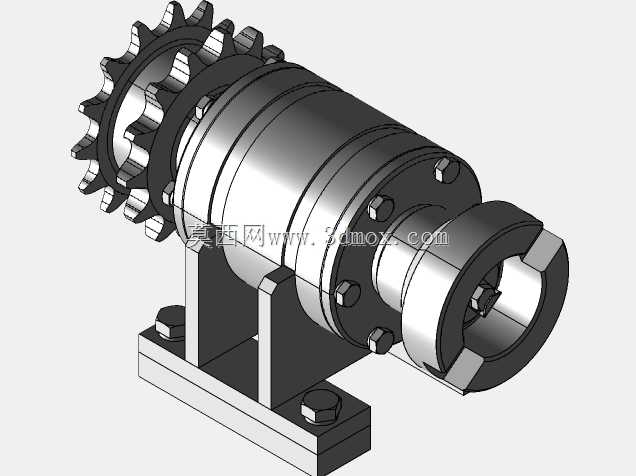

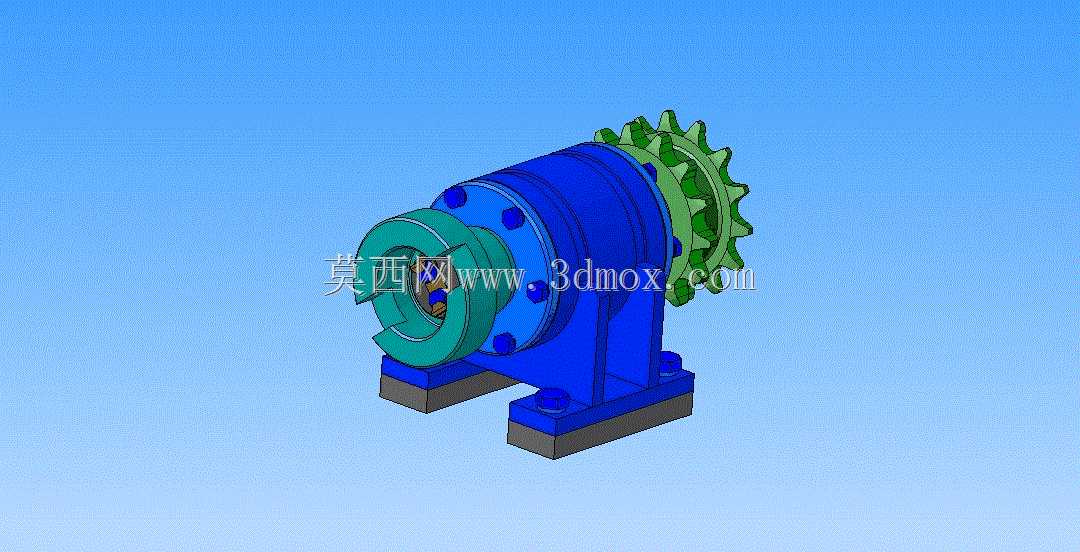

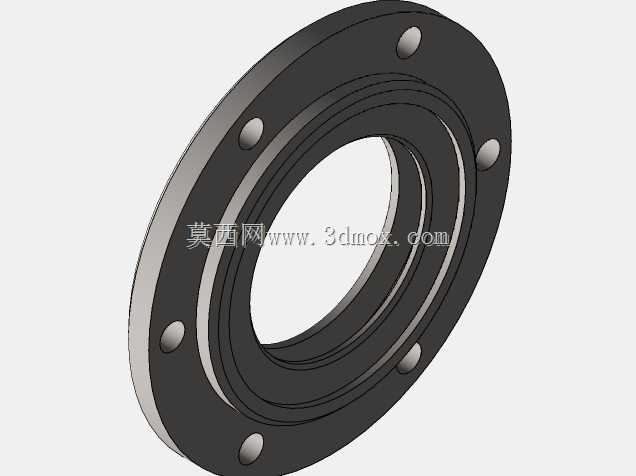

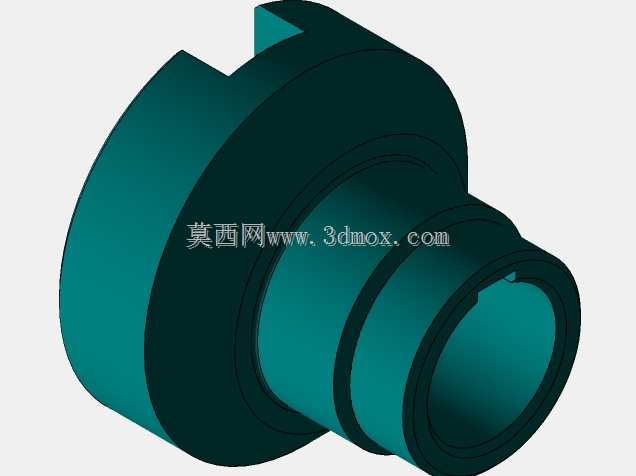

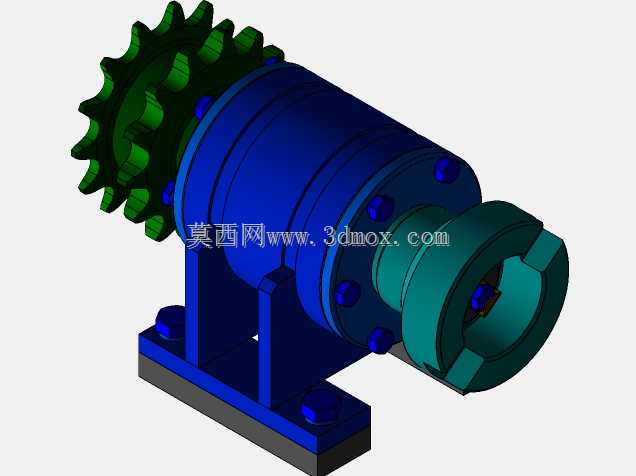

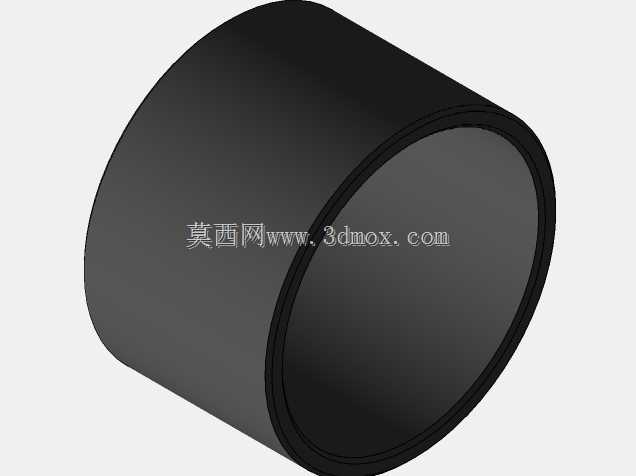

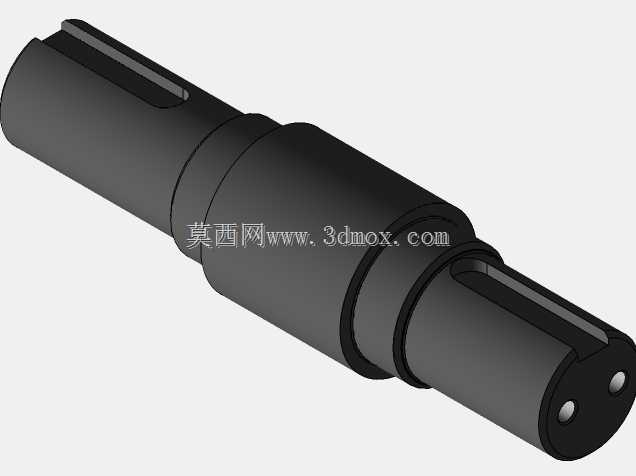

　　这套带链轮输出的同轴式减速支撑装置，常配套在链式输送线、农机传动单元、小型自动化物料搬运设备的动力末端，作为动力源与执行链轮之间的扭矩放大、转速匹配核心部件使用。在实际产线布局中，这类装置不需要额外搭建复杂的传动支架，自身集成的安装底座可以直接通过螺栓固定在设备的型材框架或者焊接机架上，底部的减震垫结构能够抵消传动过程中齿轮啮合产生的高频振动，避免振动传递到机架上引发整条输送线的共振问题。从结构设计逻辑来看，整个装置采用输入输出同轴的布局形式，输入端为带开口锁紧结构的连接法兰，可以直接和驱动电机的输出轴抱紧连接，不需要额外加装联轴器，既压缩了整个传动单元的轴向安装尺寸，也消除了联轴器安装对中误差带来的额外径向载荷，

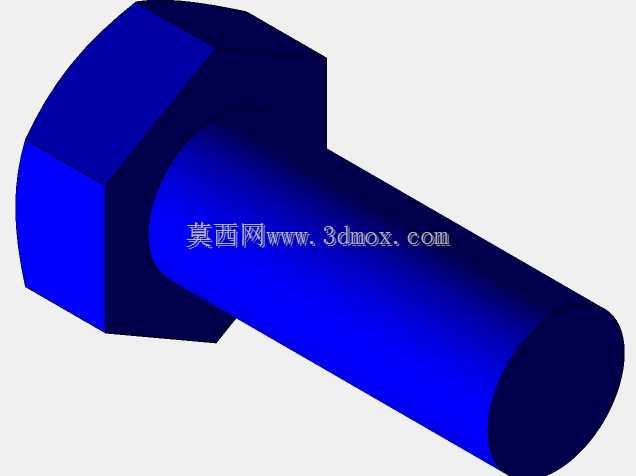

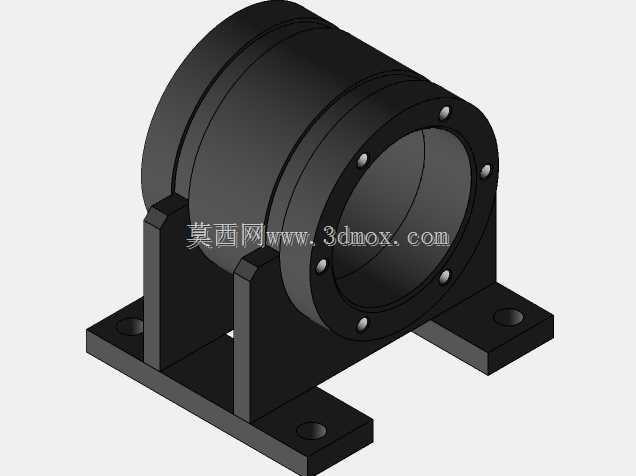

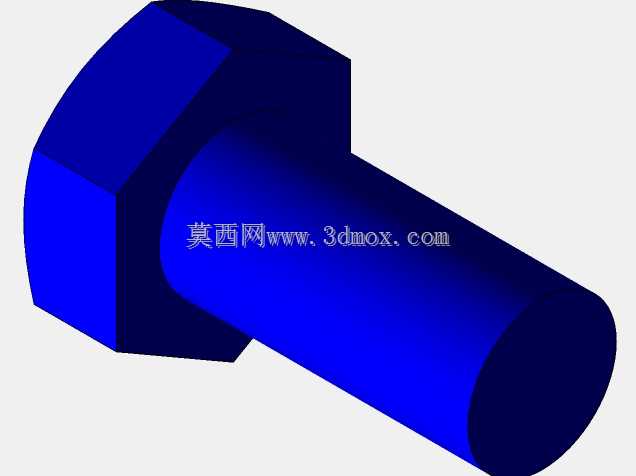

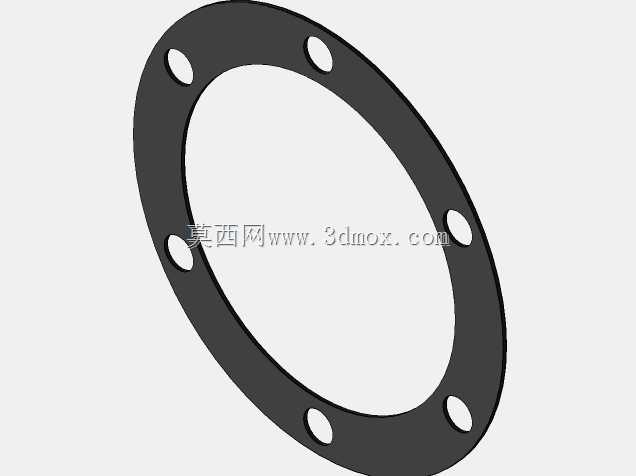

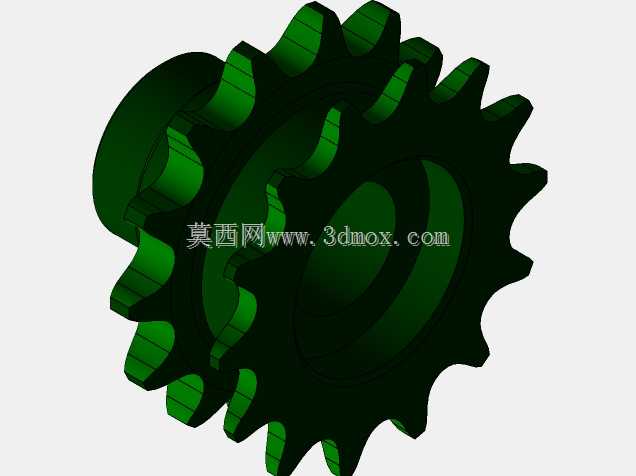

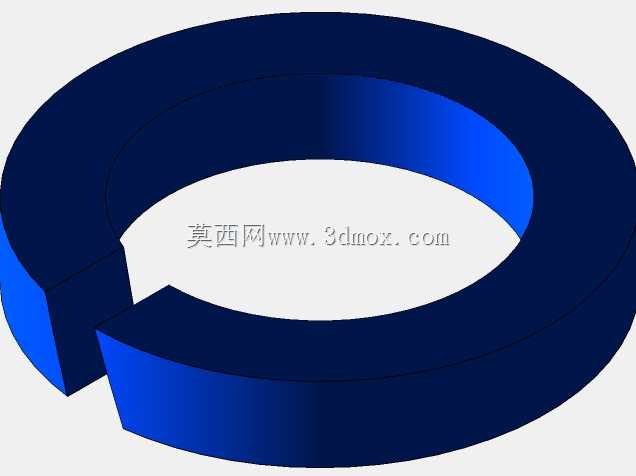

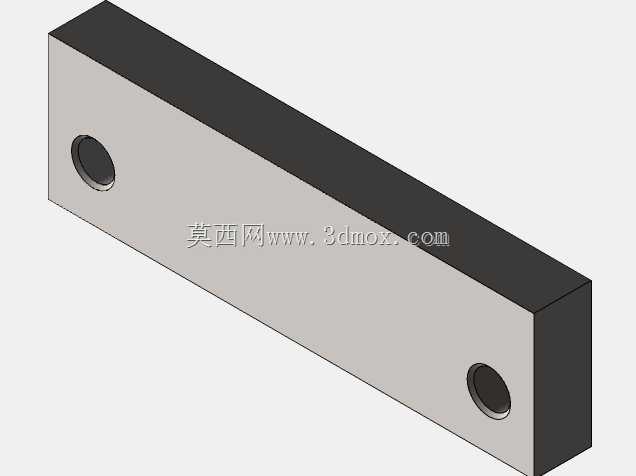

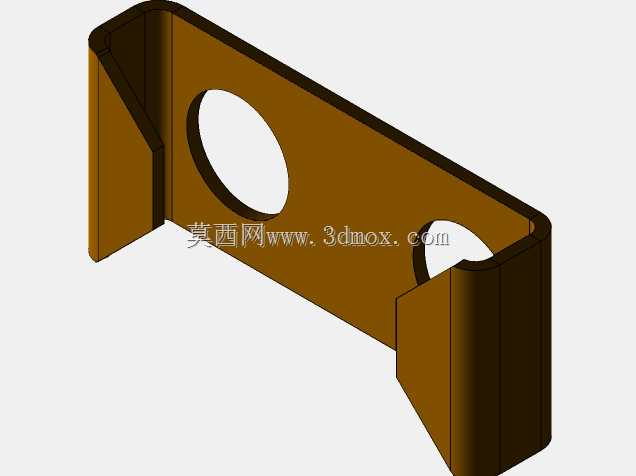

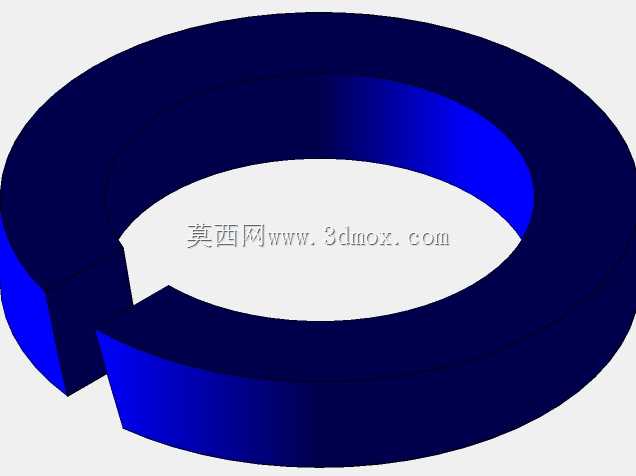

　　能有效延长内部轴承与齿轮的使用寿命。输出端直接集成了驱动链轮的安装定位止口，链轮通过端面螺栓与输出法兰刚性连接，传动过程中不需要额外设计链轮的支撑轴系，减少了装配环节的零件数量，也降低了后续运维的拆装难度。装置的壳体采用分体式法兰连接结构，上下两部分壳体通过周向均布的内六角螺栓锁紧，壳体内部预留了齿轮与轴承的安装腔，同时集成了润滑油的存储空间，壳体侧面预留的油位观察与注油孔位，能够方便运维人员定期检查润滑油状态，补充润滑介质，不需要完全拆解壳体就能完成日常维护。在安装边界设计上，底部的两个安装脚采用对称布局，安装孔的中心距按照通用输送设备的型材安装间距做了适配，不管是40系列还是50系列的工业铝型材框架，都能直接匹配安装，

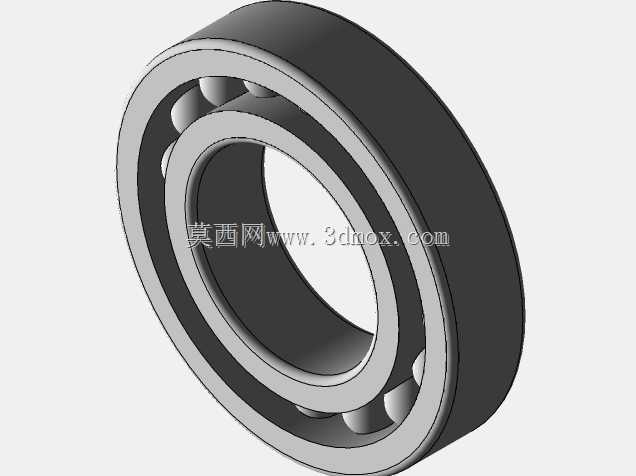

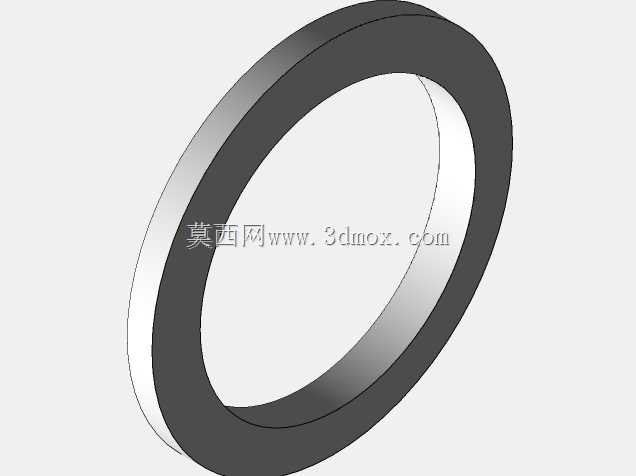

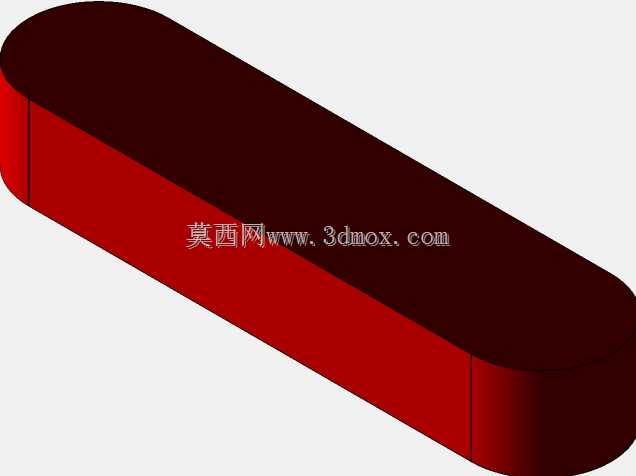

　　不需要额外加工转接板。输入端的法兰止口尺寸适配常规的小型驱动电机安装尺寸，输出端的链轮安装止口与键槽结构，符合标准输送链轮的安装规范，用户可以根据实际需要的传动节距更换不同齿数的链轮，不需要改动装置本身的安装结构。内部的传动齿轮采用斜齿啮合设计，相比直齿传动啮合重合度更高，传动过程中的噪音更低，承载能力更强，能够适配频繁启停的传动工况，即使输送线上出现瞬时的载荷冲击，齿轮齿面的接触应力也能保持在材料许用范围内，不会出现断齿或者点蚀的早期失效问题。两端的支撑轴承采用圆锥滚子轴承配对安装的形式，能够同时承受径向载荷与链轮传动带来的轴向载荷，避免链轮在张紧过程中产生的轴向力导致轴承窜动，保证输出端链轮的传动端面跳动控制在允许范围内，

　　防止链条在运行过程中出现脱链、偏磨的问题。整个装置的外部轮廓做了圆角过渡处理，没有尖锐的凸起棱角，在车间现场安装调试过程中能够减少磕碰划伤的风险，壳体表面采用氧化喷塑处理，在多粉尘、轻微腐蚀的车间环境下也能保持较好的防锈能力，不需要额外做表面防护处理。在实际选型应用中，这类集成式减速装置相比分体式的减速器加链轮支撑结构，整体占用的安装空间更小，装配环节的累计误差更容易控制，特别适合对设备安装空间有严格限制的小型自动化设备、移动式农机传动单元、轻型仓储输送线使用，能够在保证传动扭矩满足要求的前提下，尽可能压缩动力单元的体积与重量，降低整个设备的制造成本与装配难度。
