两级同轴式齿轮减速传动箱结构

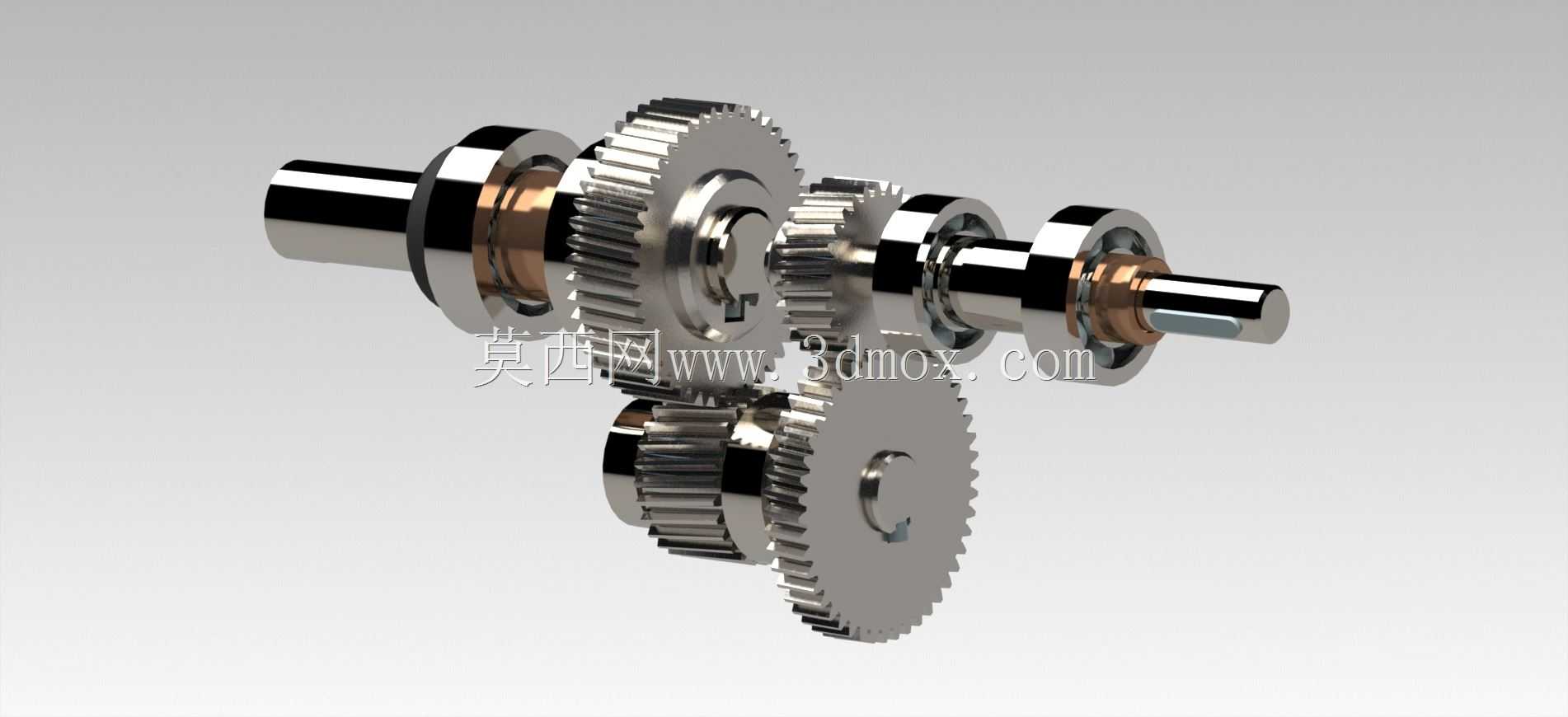

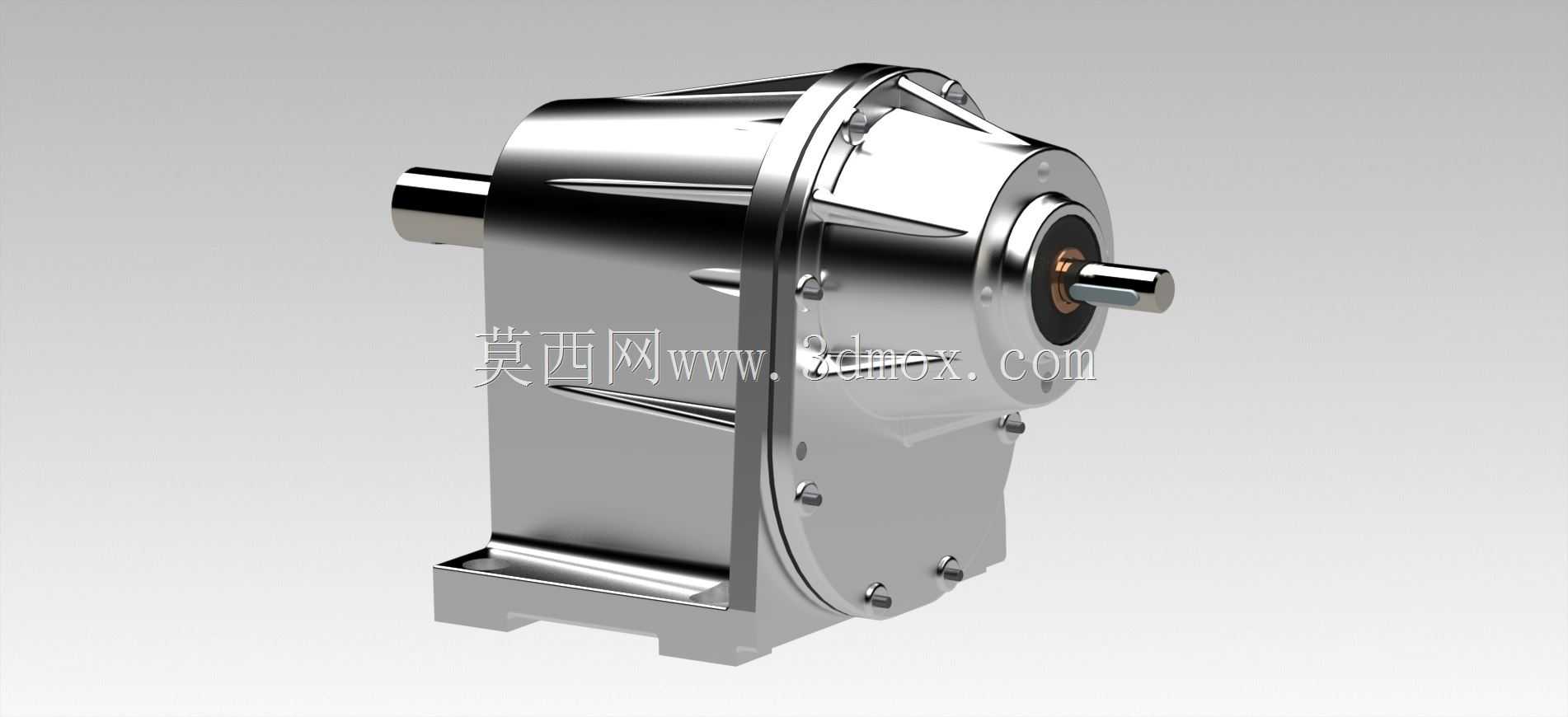

　　这款两级齿轮传动箱，核心定位是中小功率工况下的定比减速增扭单元，在轻工输送、小型自动化生产线、食品包装辅机、小型农机传动链路这类对安装空间有紧凑要求的场景里适配性极强。从结构布局来看，它采用同轴式输入输出轴设计，输入轴与输出轴的轴心线处于同一直线，这种布局最大的优势是能大幅缩减传动单元的径向安装尺寸，在设备机架预留安装位为狭长同轴通道的场景下，不需要额外调整传动链路的走向，就能直接完成动力端与执行端的对接，省去了链轮、联轴器额外找正的冗余工序。

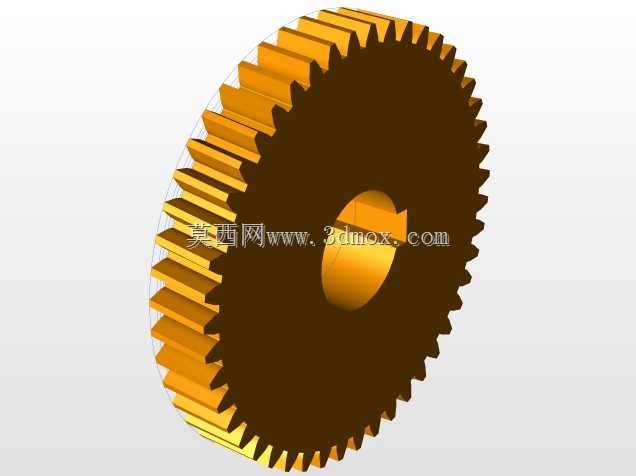

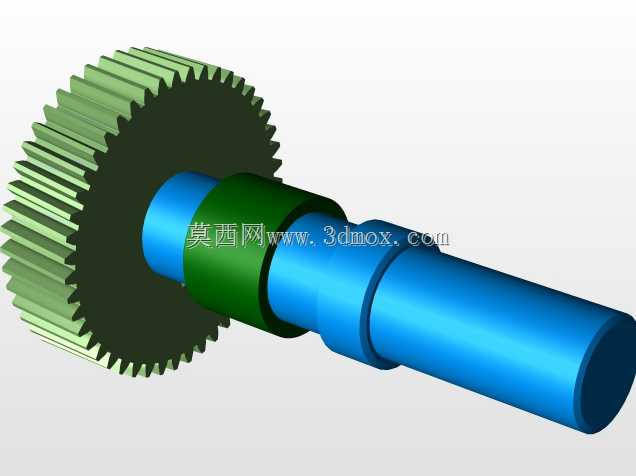

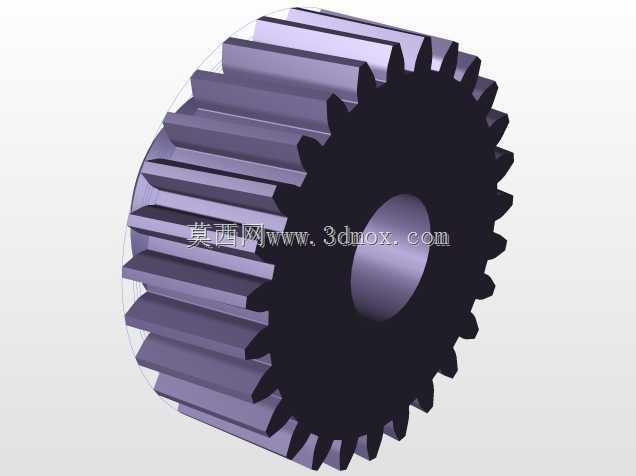

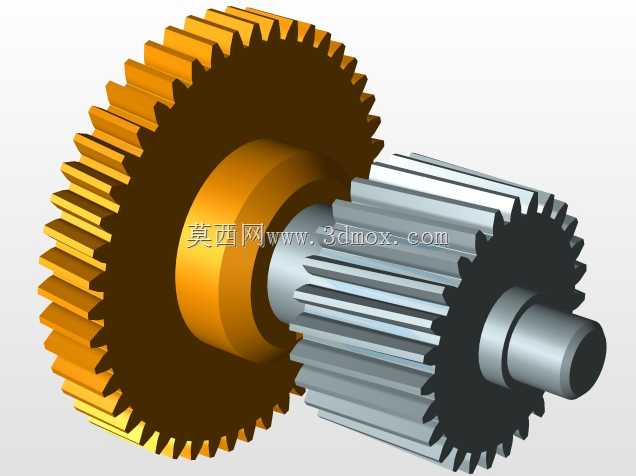

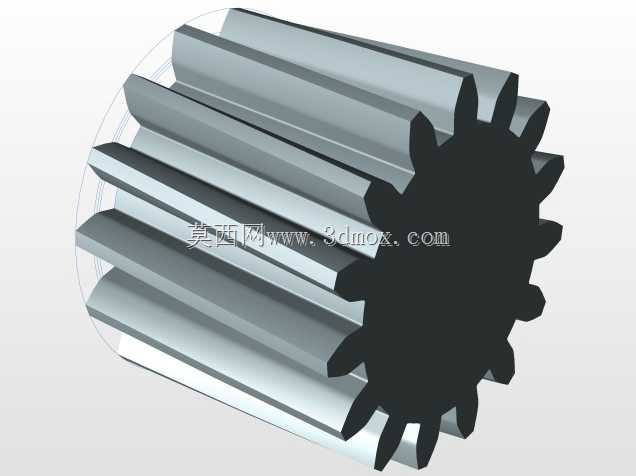

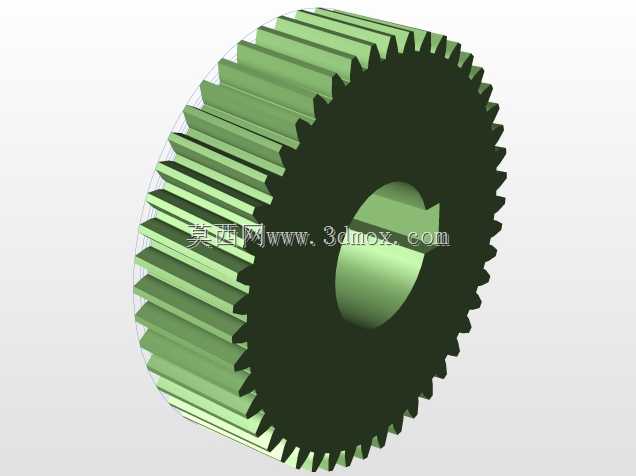

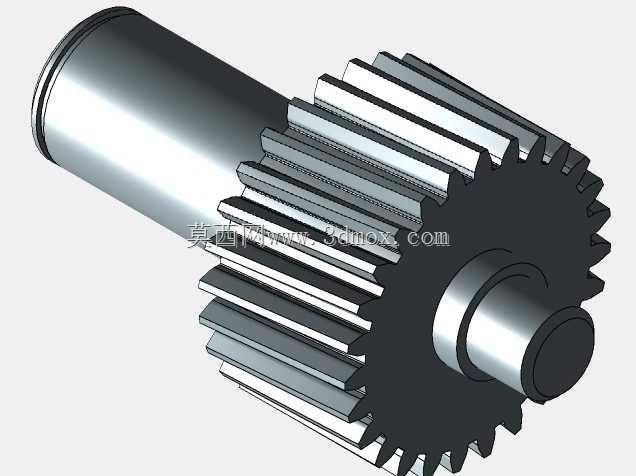

　　从内部传动逻辑来看，两级减速的齿轮副采用斜齿圆柱齿轮啮合设计，相比直齿啮合，斜齿的重合度更高，传动过程中轮齿的啮合是渐进式接触，能有效降低高速级传动的冲击与噪声，同时单级齿轮副的承载能力也有明显提升。高速级小齿轮直接与输入轴做一体化设计，减少了轴与齿轮的装配连接环节，既规避了键连接带来的应力集中问题，也能压缩轴向的安装尺寸；中间轴上的大齿轮与高速级小齿轮啮合完成第一级减速，中间轴上的小齿轮再与输出轴端的大齿轮啮合完成第二级减速，整体传动比分配遵循等强度设计原则，两级齿轮的接触强度、弯曲强度余量控制在相近区间，避免出现某一级齿轮过早失效的问题。

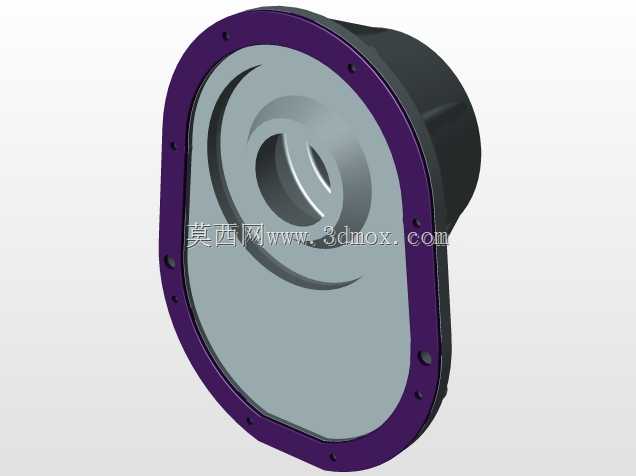

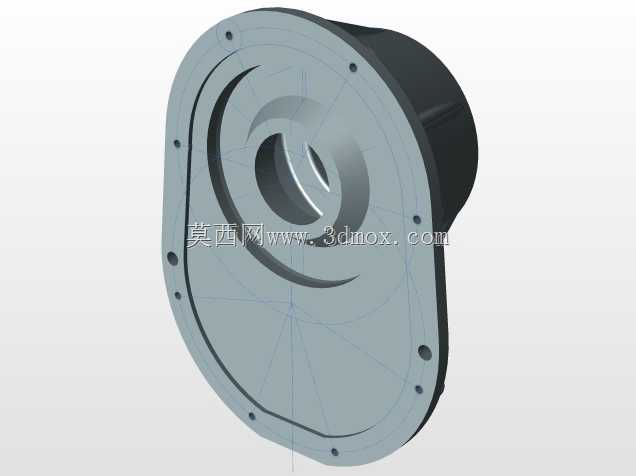

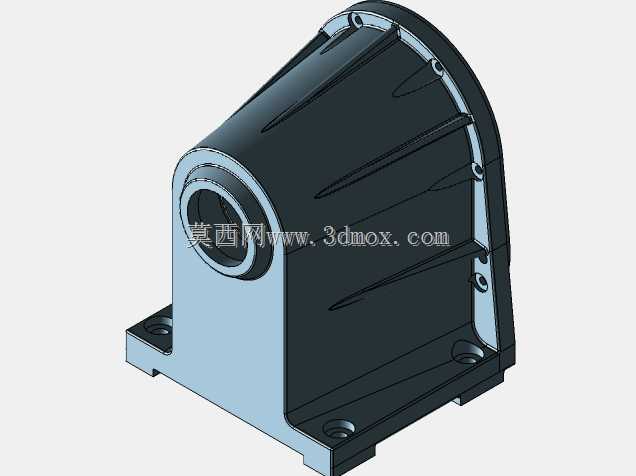

　　箱体采用剖分式结构，结合面设置在轴线所在的水平面，这种设计能极大方便内部齿轮、轴系、轴承的装配与后期维护，不需要完全拆解箱体与外部设备的连接螺栓，只需要拆开上箱盖就能完成内部零件的检查与更换。箱体的材质选用灰铸铁铸造，铸造后的箱体经过时效处理消除内应力，避免长期使用过程中出现箱体变形导致轴系同轴度超标的问题；箱体外部设置了多道加强筋，既提升了箱体的整体刚性，也能增大散热面积，在连续运转工况下，齿轮啮合产生的热量能通过箱体壁与加强筋快速散逸，不需要额外增设冷却单元就能满足热平衡要求。

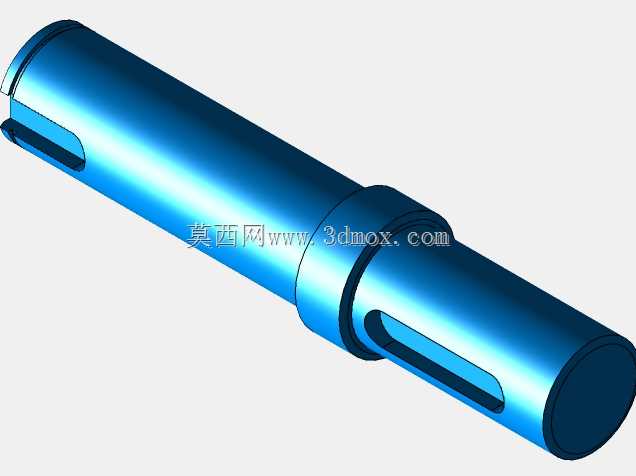

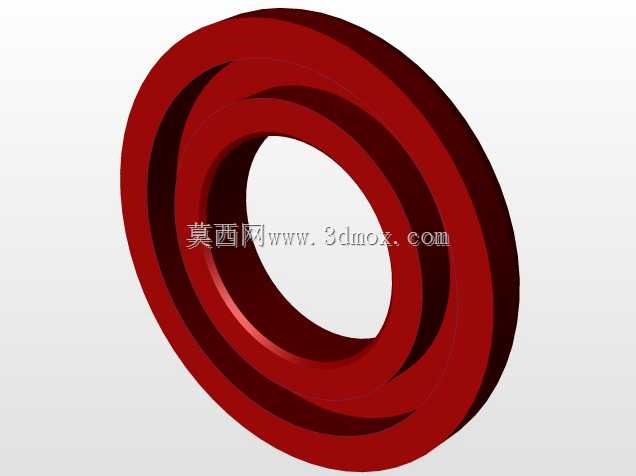

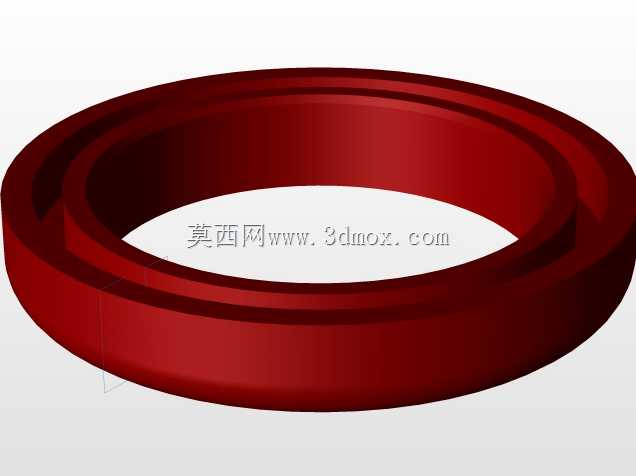

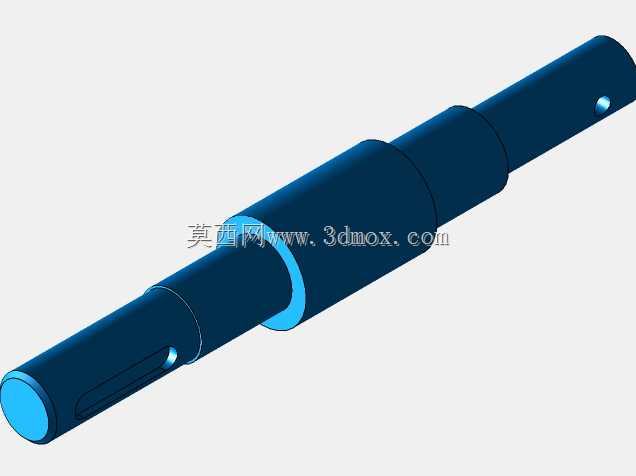

　　安装边界方面，箱体底部设置了一体化铸造的安装底座，底座上开有四个对称布置的安装螺栓孔，孔位的公差按照IT7级精度加工，安装时只需要将底座贴合设备安装面，穿入对应规格的螺栓完成紧固即可，不需要额外制作过渡安装板。输入轴与输出轴的轴伸端都采用标准圆柱轴伸设计，轴端加工有标准键槽，能直接匹配标准规格的联轴器、带轮或者链轮，轴伸处的密封采用接触式骨架油封，能有效防止箱体内部润滑油泄漏，同时阻挡外部的粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境。

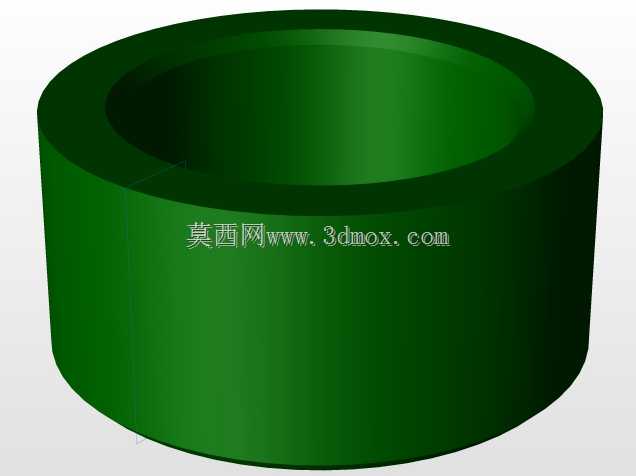

　　在润滑设计上，箱体内部采用油浴润滑方式，齿轮副的下部浸入润滑油池，齿轮运转时带起的润滑油能直接飞溅到啮合齿面、轴承位置，完成润滑与冷却，不需要额外设置强制润滑管路，结构更简单，后期维护只需要定期检查油位、更换润滑油即可。箱体侧面设置了油位观察孔与放油螺塞，能直观查看内部润滑油的液位，换油时只需要拧开放油螺塞就能排空旧油，操作十分便捷。轴承选用深沟球轴承，能同时承受径向载荷与少量轴向载荷，适配齿轮啮合过程中产生的轴向分力，轴承的定位通过轴肩与箱体轴承孔的台肩完成，轴向间隙通过调整垫片进行微调，保证轴系运转过程中不会出现窜动问题。

　　实际选型适配过程中，这款传动箱的输入转速适配常规四级电机的输出转速范围，能将电机的高转速低扭矩输出转化为低转速大扭矩输出，匹配执行端的转速与扭矩需求。同轴的布局设计让整个传动单元的重心落在安装底座的中心位置，运转过程中的振动更小，对安装机架的刚性要求更低，在小型设备的轻量化设计场景中，能有效降低整体设备的重量与制造成本。箱体的外表面做了喷漆处理，能抵御车间环境中的轻度腐蚀，延长设备的整体使用寿命。
