斜齿轮一体式减速电机结构设计

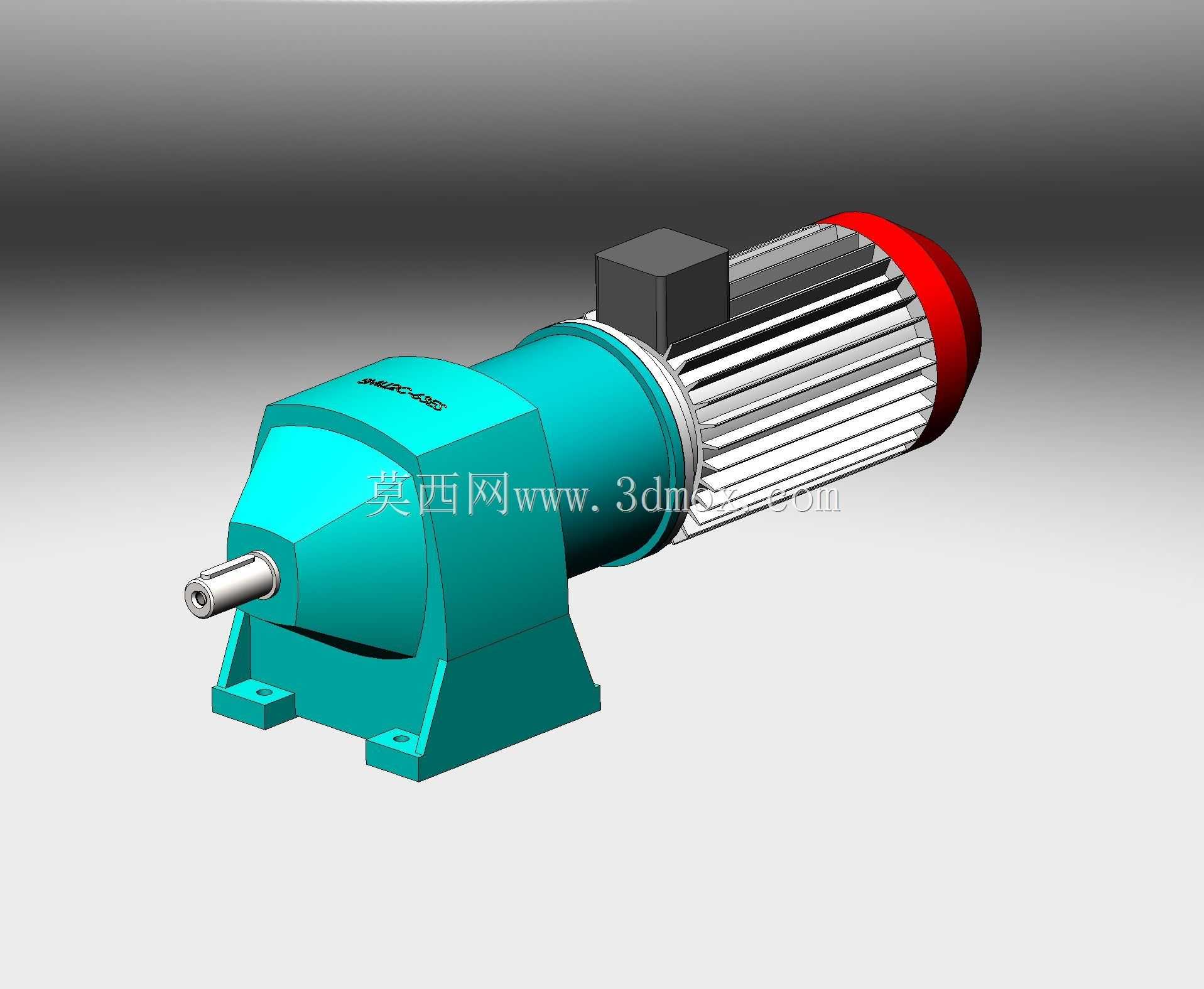

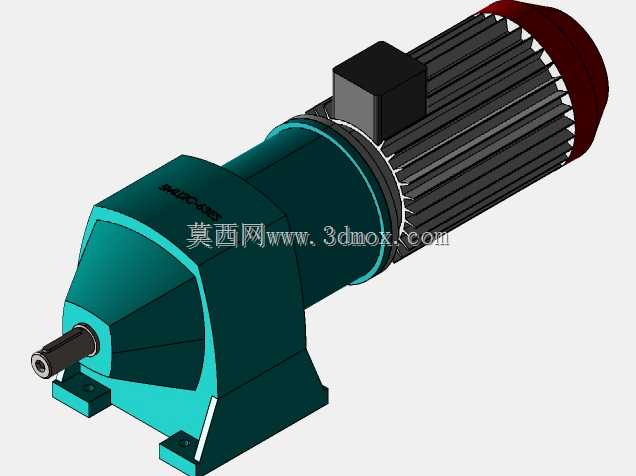

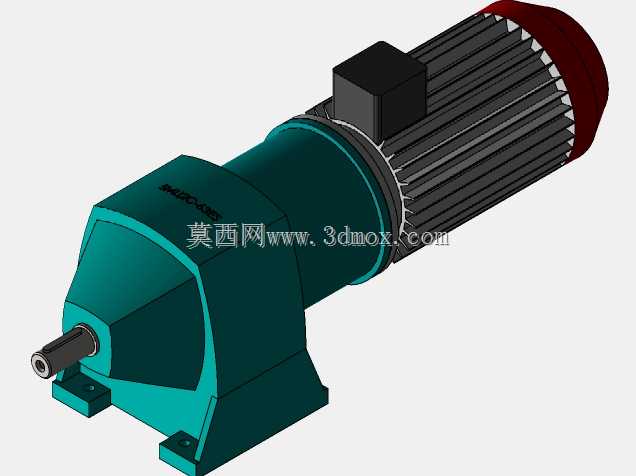

　　这款斜齿轮减速电机采用电机与减速箱直联集成的结构设计，输出端为实心圆柱轴伸，可通过键连接直接对接负载端的联轴器、链轮或者带轮，在轻工输送、食品包装、小型自动化生产线的驱动环节应用十分广泛。从结构布局来看，电机部分采用卧式底脚安装形式，减速箱壳体与电机端盖通过止口定位后螺栓紧固，同轴度公差控制在0.02mm以内，能有效避免高速运转时的偏心振动问题。

　　设计阶段优先考虑了安装场景的适配性，底脚安装孔采用长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装的对位难度；输出轴的轴伸长度、键槽尺寸均符合通用传动件的配套标准，可直接替换同功率段的传统分体式减速传动组合，无需额外加工转接法兰。减速箱内部采用斜齿轮啮合传动，相比直齿轮传动重合度提升30%以上，运转时的啮合冲击更小，噪音水平可控制在60分贝以内，适合对噪音有要求的车间室内作业场景。

　　从功能特性来看，集成式结构省去了传统分体安装时的联轴器对接环节，整体轴向尺寸缩短了近40%，能有效节省设备内部的安装空间；电机尾部的散热筋采用轴向直肋设计，配合后端的风罩导流，连续额定负载运行时的绕组温升可控制在80K以内，满足S1连续工作制的使用要求。接线盒设置在电机壳体的顶部，采用防水密封结构，进线口预留标准格兰头安装位，可适配不同线径的动力电缆，防护等级可达IP54，能适应多粉尘、少量溅水的生产车间环境。

　　设计过程中对壳体的受力点做了针对性加强，减速箱的输出端轴承座位置加厚了3mm的壁厚，能承受径向载荷1200N、轴向载荷200N的输出端受力，可直接配套链轮驱动辊道输送线，无需额外增加支撑轴承座。齿轮部分采用20CrMnTi材质渗碳淬火处理，齿面硬度达到HRC58-62，齿轮精度等级控制在6级，额定输出转速下的传动效率可达96%以上，长期运行的功率损耗更低。

　　安装边界方面，整机的重心落在底脚安装面的中心区域，安装时底脚下方无需额外增加减震垫即可稳定运行，输出轴中心到底脚安装面的高度为标准通用尺寸，可直接替换同规格的其他品牌同类型减速电机，降低设备维护时的配件替换成本。电机后端的风罩预留了足够的散热空间，安装时后端距离设备挡板的距离不小于50mm即可保证散热风道通畅，不会出现散热不良导致的过热停机问题。输出轴的轴端设置了标准的螺纹孔，可用于安装轴端挡圈，防止外接传动件轴向窜动，适配正反转频繁切换的使用工况，不会出现传动件脱落的问题。

　　在实际选型应用中，这款减速电机可匹配0.18kW到0.75kW的4极异步电机，输出转速覆盖15rpm到300rpm区间，输出扭矩范围覆盖20N·m到200N·m，可满足小型皮带输送机、包装机械送料机构、小型自动化设备转台等多种场景的动力驱动需求。结构设计时充分考虑了维护便利性，减速箱顶部设置了注油孔，底部设置了放油螺塞，日常维护时无需拆解整机即可完成齿轮润滑油的更换，大幅降低后期运维的工作量。
