车辆行走系统用制动轮结构设计

项目分类:制动器 发布时间:2021-12-10 ID:446979
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计
  • 车辆行走系统用制动轮结构设计

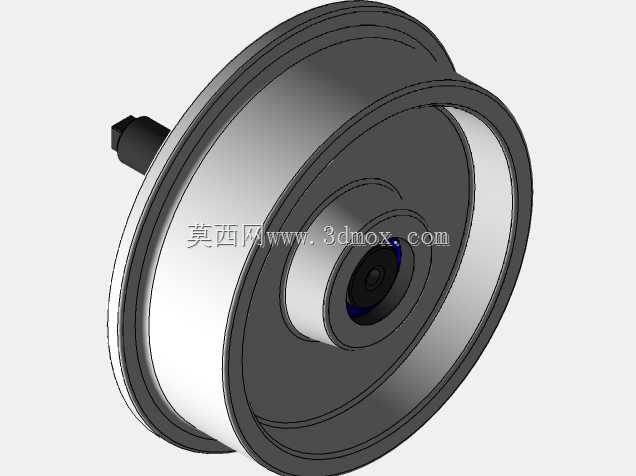

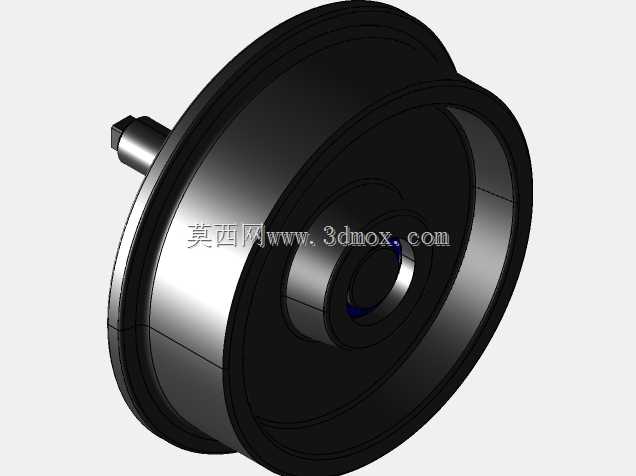

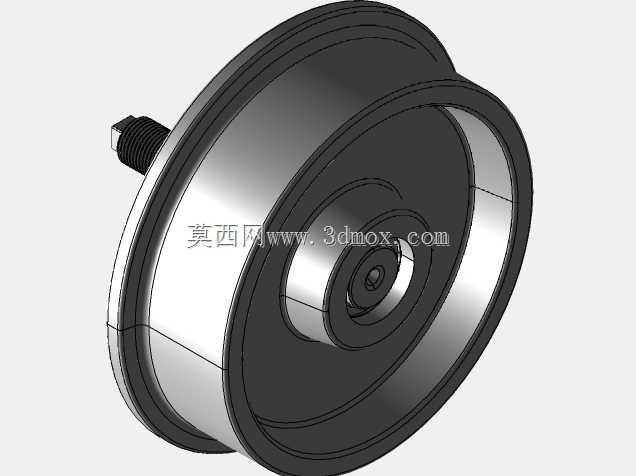

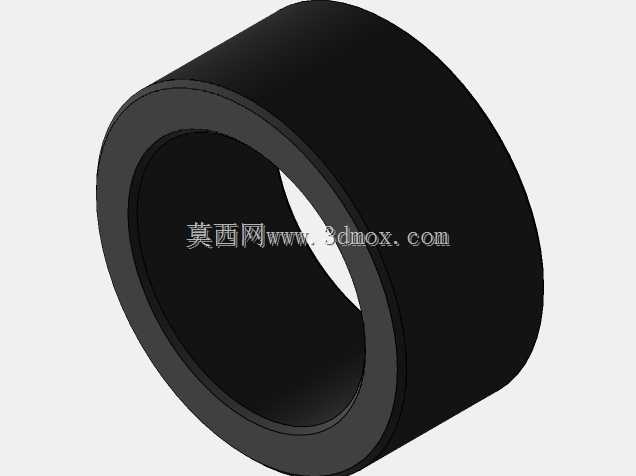

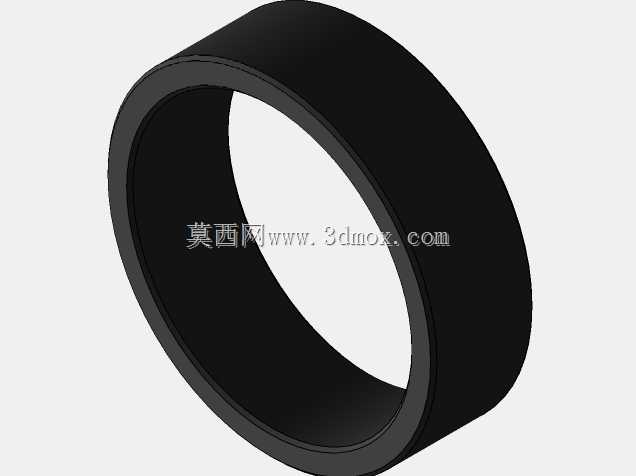

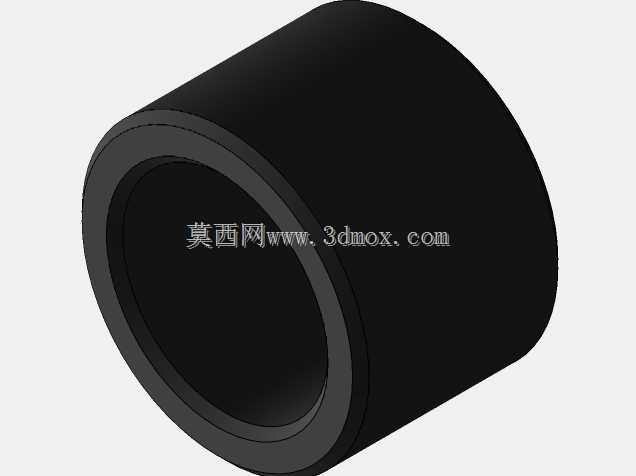

  在行走类机械设备的轮系设计中,制动轮是兼顾承载与减速制动功能的核心部件,这类轮体广泛应用在工矿轨道车辆、厂区转运平板车、中小型工程作业车辆的行走端,既需要承担整机垂直载荷传递到地面的作用,也要配合制动卡钳、制动蹄等执行部件完成行进间减速、驻车锁止的动作,其结构合理性直接决定设备行走的安全性与运行稳定性。

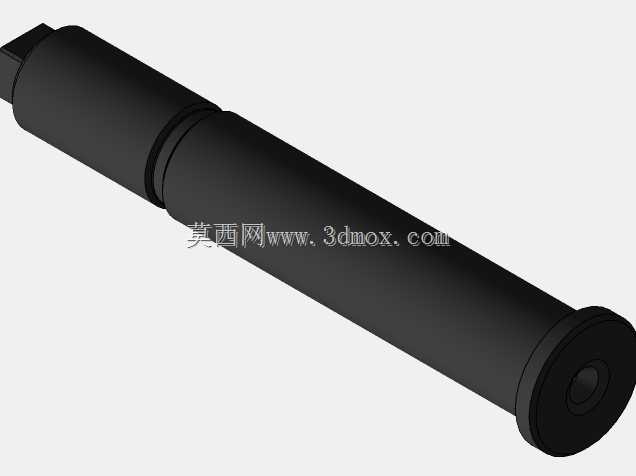

  从实际工况适配角度看,这类制动轮的设计首先要匹配安装边界,轮体中心的安装轴孔需要根据配套车桥的轴径做公差配合设计,通常选用H7/k6的过渡配合精度,保证轮体与传动轴之间无旷量,同时键槽的位置与尺寸要对应传动轴的平键规格,避免扭矩传递过程中出现键侧压溃、轮体打滑的问题。轮体的径向尺寸需要结合设备的最小离地间隙、制动执行机构的安装空间做匹配,轮缘的宽度要适配配套轮胎或者轨道踏面的接触宽度,避免出现偏磨、啃轨的异常磨损情况。

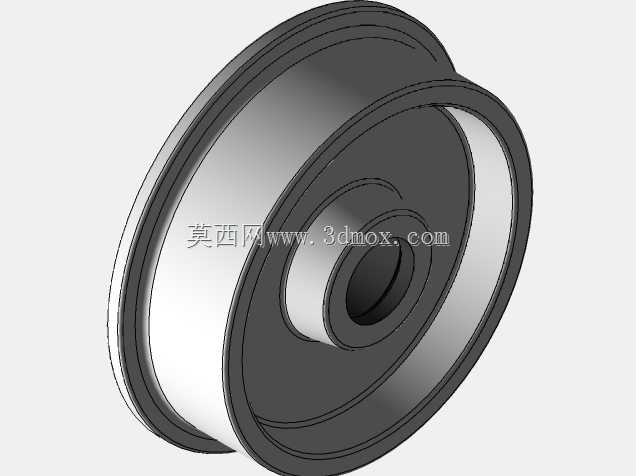

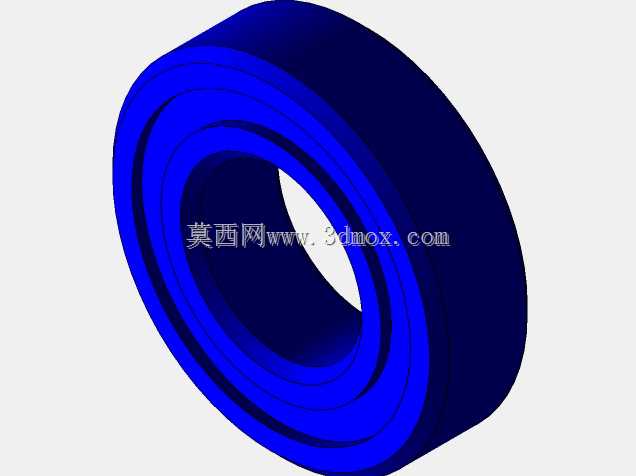

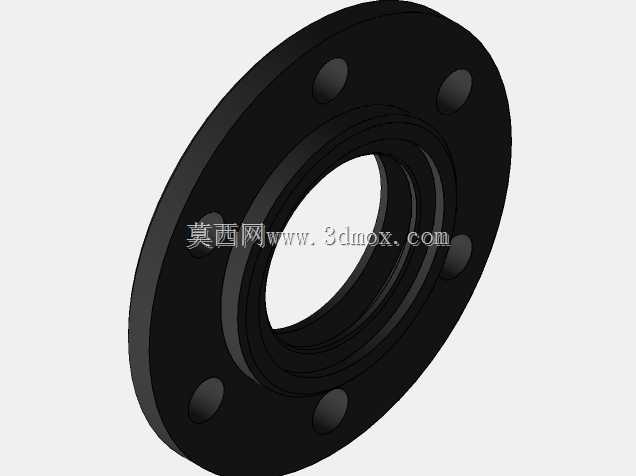

  功能结构上,制动轮的轮辐部分采用等强度设计思路,在保证轮体整体抗扭、抗弯刚度的前提下,对非受力区域做合理的减重处理,降低轮体自身转动惯量,减少车辆起步、制动过程中的能量损耗。轮体的制动摩擦面需要保证足够的平面度与表面粗糙度要求,摩擦面的厚度要预留足够的磨损余量,满足长期制动摩擦后的使用强度要求,避免摩擦面磨穿导致制动失效。轮体与轮毂连接的过渡区域采用大圆角过渡结构,减少应力集中,避免设备在重载冲击、频繁制动的工况下出现轮辐开裂的故障。

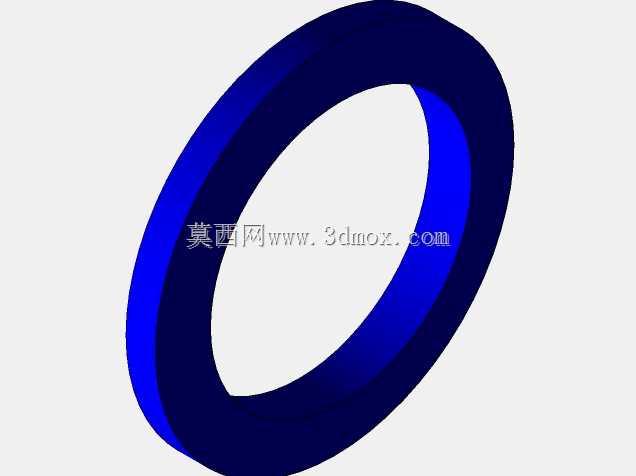

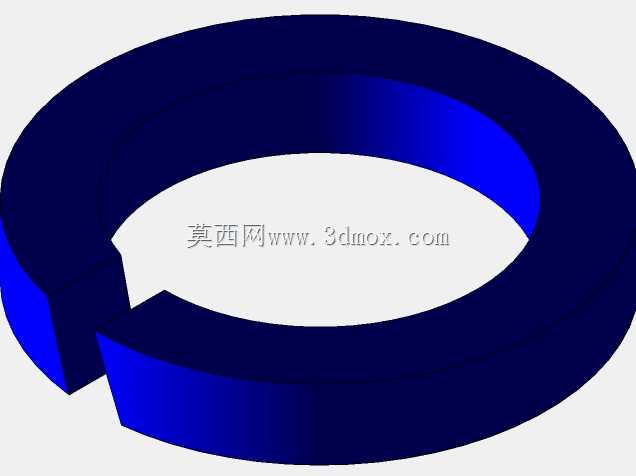

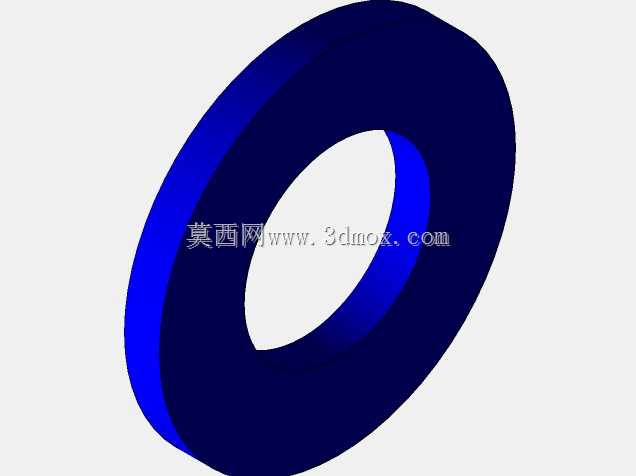

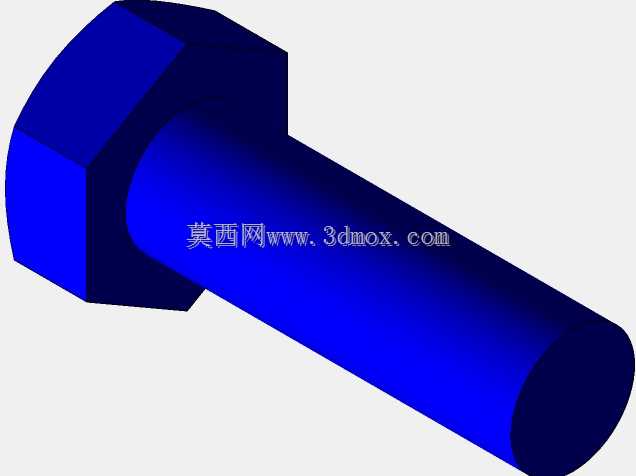

  在安装适配层面,这类制动轮的轴向定位依靠轴肩与锁紧挡圈配合实现,轮体端面需要预留锁紧件的安装空间,同时要保证制动摩擦面与制动卡钳的摩擦片完全对中,摩擦面的端面跳动量需要控制在合理公差范围内,避免制动过程中出现摩擦片偏磨、制动抖动、异响的问题。轮体的材质通常选用铸钢或者高强度球墨铸铁,兼顾耐磨性能与抗冲击性能,摩擦面可以根据制动工况的需求做表面淬火处理,提升表面硬度,延长摩擦面的使用寿命。

  从实际应用场景来看,这类制动轮既可以用在有固定轨道的厂内转运车辆上,配合轨道踏面做行走导向,也可以搭配实心橡胶轮胎用在无轨的工程转运设备上,轮体的安装接口具备较强的通用性,能够适配多数中小型行走设备的车桥安装尺寸。设计过程中需要重点校核轮体在额定载荷下的静强度、制动工况下的剪切强度,以及频繁制动带来的热变形量,避免制动过程中摩擦面升温导致轮体变形,影响制动效果。轮体的散热结构也做了针对性优化,轮辐上的减重孔同时可以作为散热通道,带走制动摩擦产生的热量,降低连续制动工况下的轮体温升,减少热衰退对制动性能的影响。
