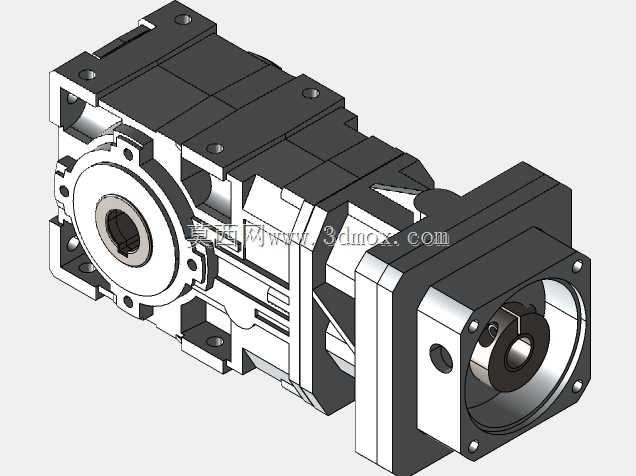

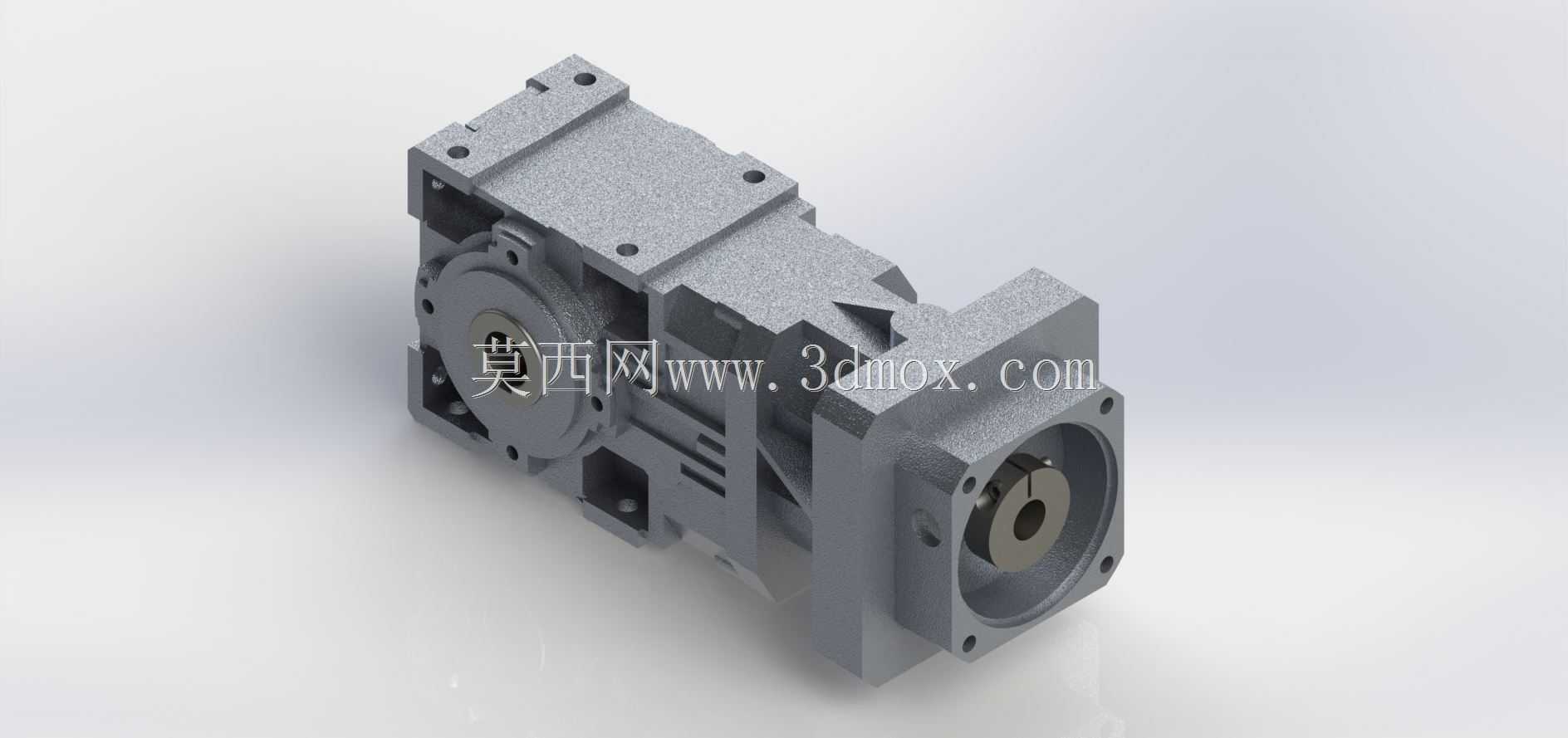

邦飞利直角轴齿轮减速传动装置

　　这款直角轴齿轮减速装置，是工业传动场景里适配高扭矩、紧凑安装空间需求的核心部件，常被应用在物流输送线、包装机械、自动化仓储设备、食品加工生产线这类对安装空间有严格限制的场合，用来匹配伺服电机或者普通异步电机的高转速输出，将原动机的高转速低扭矩动力，转化为设备执行端需要的低转速高扭矩动力，同时通过直角轴的结构设计，改变动力传输的方向，让整套传动系统的布局更贴合设备机架的排布逻辑，避免动力单元沿轴向过度延伸占用设备内部空间。从结构设计逻辑来看，这款装置采用了多级齿轮传动的布局，输入端为法兰式安装接口，可直接与标准规格的电机输出端对接，无需额外加装联轴器或者过渡连接座，能有效减少传动链上的连接间隙，提升整体传动的同轴精度，

　　降低运行过程中的振动与噪音。输出端采用带定位止口的法兰结构，止口尺寸与安装孔位的排布符合通用工业传动件的安装规范，可直接对接设备的主动辊、链轮或者凸轮执行机构，安装时只需将输出端止口嵌入设备安装板的定位孔内，锁紧对应安装螺栓即可完成固定，无需反复调整传动对中度，能大幅缩短现场装配的调试周期。箱体部分采用一体化铸造成型工艺，箱体的加强筋沿齿轮啮合受力的方向排布，既可以减轻箱体自身的重量，又能保证在满负载运行时箱体有足够的结构刚性，避免齿轮啮合位置因为箱体变形出现偏载、齿面异常磨损的问题。箱体上预留的透气塞位置、油位观察孔以及放油孔的排布，都充分考虑了日常维护的操作便利性，不管是水平安装还是垂直安装，都能保证润滑油的油位处于合理区间，

　　避免齿轮啮合区域出现润滑不足的情况。从安装边界来看，这款减速装置的整体外轮廓没有突出的不规则结构，输入端与输出端的轴线呈90度垂直布局，横向与纵向的安装尺寸都经过紧凑化设计，可适配设备内部狭窄的安装腔室，安装时需要注意预留出接线盒、透气塞以及维护操作的空间，避免周边结构件与箱体产生干涉。齿轮组的设计上，采用了硬齿面齿轮加工工艺，齿面经过渗碳淬火处理，齿形经过修形优化，能有效降低齿轮啮合过程中的冲击载荷，提升传动的平稳性，在频繁正反转、负载波动较大的工况下，也能保证传动精度的稳定性，不会出现明显的回程间隙。输入端的密封结构采用双唇口油封设计，能有效防止箱体内部的润滑油渗漏，同时阻挡外部环境中的粉尘、水汽进入箱体内部，适配多粉尘、

　　有一定湿度的工业车间环境。在实际选型应用中，这款减速装置可根据设备的负载转速、扭矩需求匹配对应的传动比，不同传动比规格的产品安装尺寸保持一致，方便设备后续升级改造时直接替换，无需改动设备的安装机架结构。装置的整体重心靠近输出端安装法兰位置，安装后整体的悬伸量更小，运行时的动平衡表现更好，即使在较高输入转速的工况下，也不会出现明显的共振问题。
