TE连接性RT1系列PCB用继电器结构

　　在工业控制板卡、电源模块、通讯设备主板这类需要小功率信号切换、负载通断控制的PCB装配场景里，直插式继电器是板级控制回路里的核心执行器件，RT1系列这类塑封直插继电器，主要承担低压控制回路里的信号中转、小功率负载通断功能，常见于工业PLC扩展板、开关电源输出控制、家电主控板、车载电子控制单元这类需要弱电控制强电、信号隔离切换的电路场景中。从实际选型装配的角度看，这类继电器的设计首先要兼顾PCB安装的空间利用率与引脚焊接可靠性，外壳采用阻燃热固性塑封结构，整体为规整长方体造型，引脚采用标准直插式排布，引脚间距符合通用PCB板级设计规范，能够适配常规波峰焊、手工焊的装配工艺，不需要额外定制安装孔位，能直接在标准2.

　　54mm网格的PCB上完成布局布线。从功能特性上看，该系列继电器覆盖单稳态、双稳态两种工作模式，单稳态型号在线圈断电后会依靠内部复位弹簧自动回归初始触点状态，适合常规的瞬时控制、单次通断场景；双稳态型号则依靠内部永磁结构保持触点状态，仅在切换状态的瞬间需要线圈供电，能够大幅降低板卡的静态功耗，适合电池供电设备、低功耗采集终端这类需要长期保持工作状态、对功耗要求严苛的应用场景。在结构设计思路上，该系列继电器将线圈、触点组件、复位结构完全封装在棕色阻燃塑壳内部，外壳顶部预留的标识凹槽用于标注触点规格、线圈电压参数，避免装配过程中出现型号混装的问题；引脚采用镀锡铜质插针，插入PCB后焊接强度足够承受常规的振动、冲击工况，

　　满足工业级设备的环境适应性要求。从安装边界来看，该系列继电器的本体高度、引脚伸出长度都经过标准化设计，在PCB布局时，本体周边预留的安全间隙满足电气安规要求，相邻继电器之间不会出现电气间隙不足的问题，同时本体底部与PCB板面之间留有微小缝隙，能够避免焊接时助焊剂残留堆积在壳体缝隙处，提升长期工作的可靠性。触点部分采用银合金材质，能够承受额定范围内的阻性、感性负载通断时的电弧冲击，延长触点的工作寿命，线圈部分的绝缘等级满足板级高低压隔离的要求，能够实现控制侧与负载侧的电气隔离，避免强电串入控制回路损坏前端的主控芯片。在实际板卡设计过程中，这类直插继电器的三维模型能够直接导入PCB结构设计软件，完成器件布局的干涉检查，

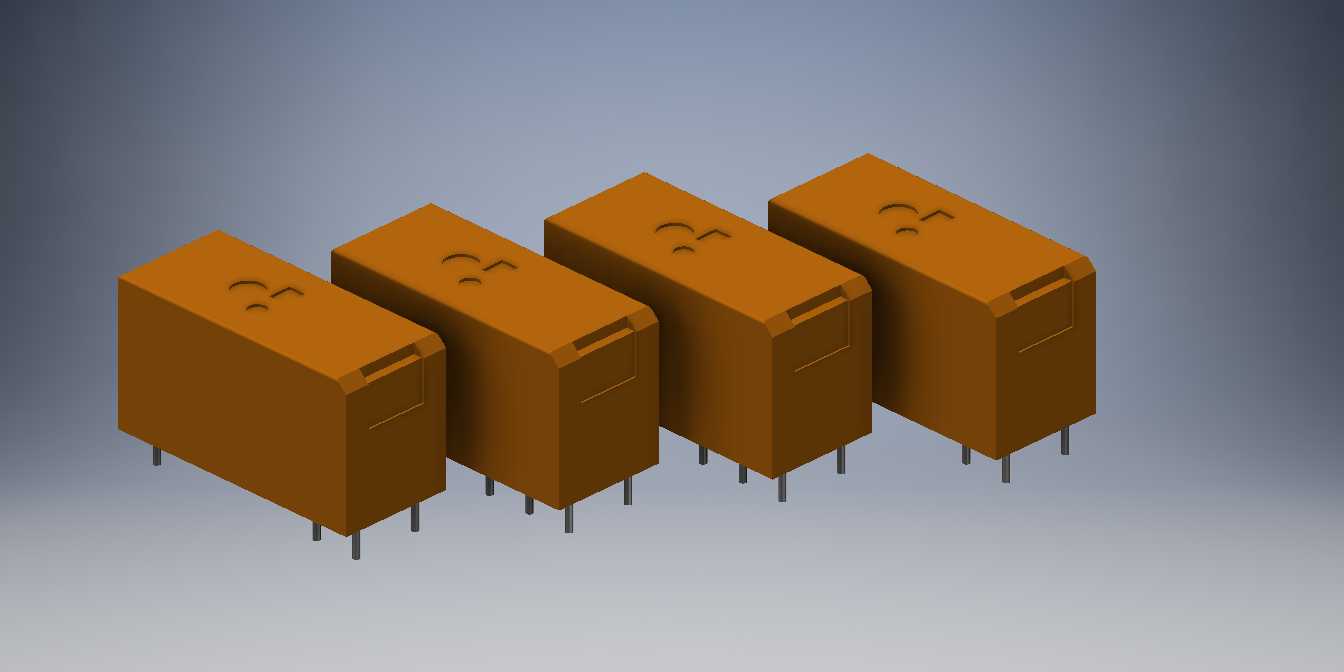

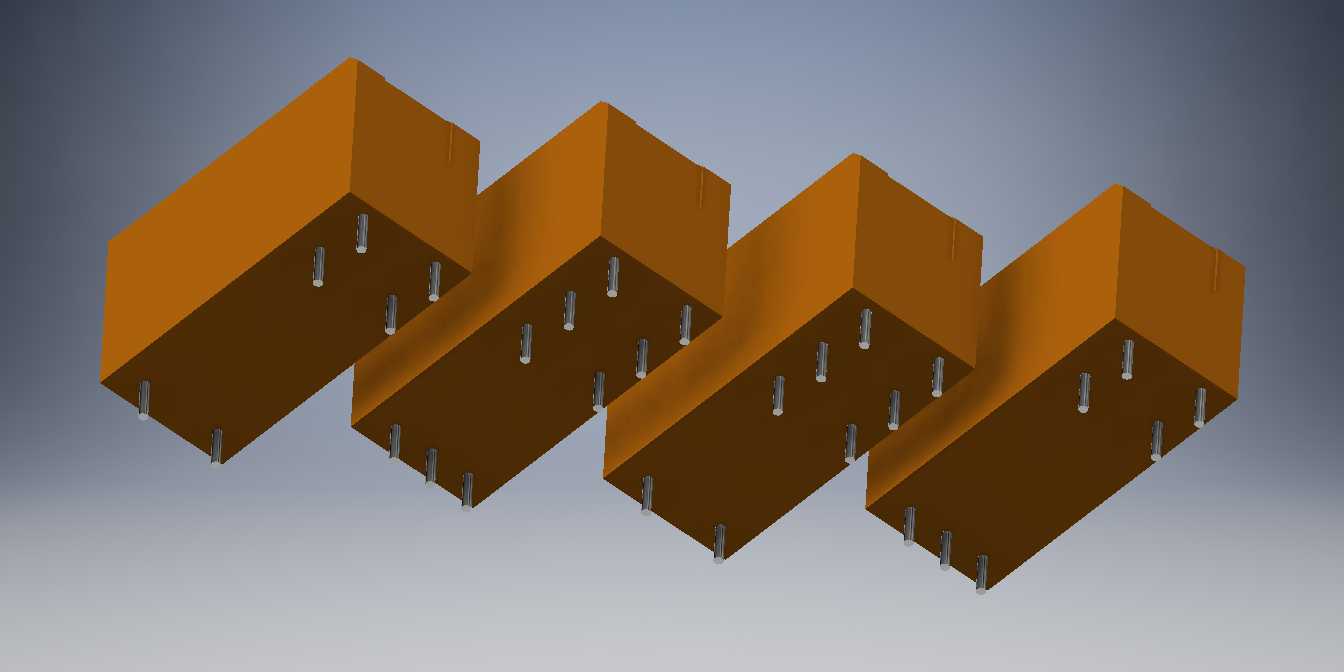

　　提前确认继电器与周边电容、散热片、接线端子等器件的空间距离，避免打样后出现元件装配干涉、外壳顶碰周边结构件的问题，同时也能用于整机结构的空间校核，确认板卡装配进设备外壳后，继电器顶部与外壳内壁之间留有足够的安全距离，不会因为装配公差导致壳体挤压继电器本体，影响内部触点的正常动作。不同于贴片式继电器，直插式结构的RT1系列继电器能够承受更大的负载电流，同时焊接后的机械强度更高，在存在一定振动的工业设备、车载设备场景中，不容易出现引脚脱焊、接触不良的问题，塑封外壳也能阻挡日常使用中的灰尘、潮气进入内部触点结构，降低触点氧化、接触不良的故障概率。在进行三维建模时，该系列继电器的外形细节还原了壳体的脱模斜度、顶部标识凹槽、引脚的倒角结构，能够完全匹配实物的装配尺寸，在进行结构仿真、装配模拟时可以获得与实物一致的空间占位效果，帮助结构设计人员在研发阶段就完成板卡布局的优化，减少后期样机调试时的改板次数，缩短产品的研发周期。
