博世PKS55电圆锯配套安装固定支架结构

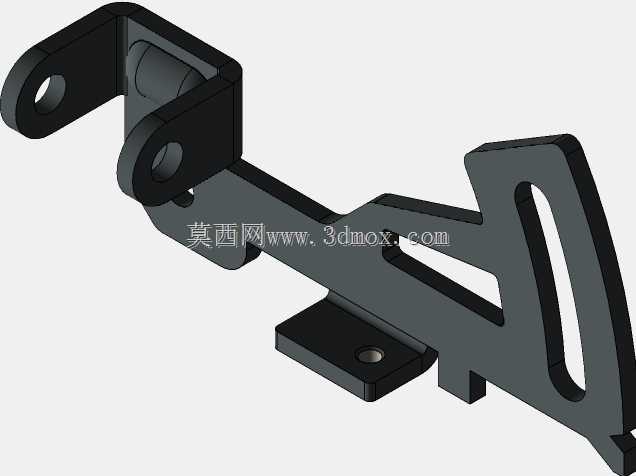

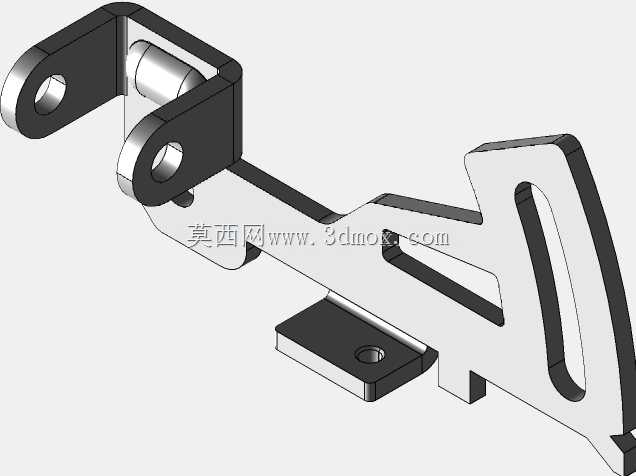

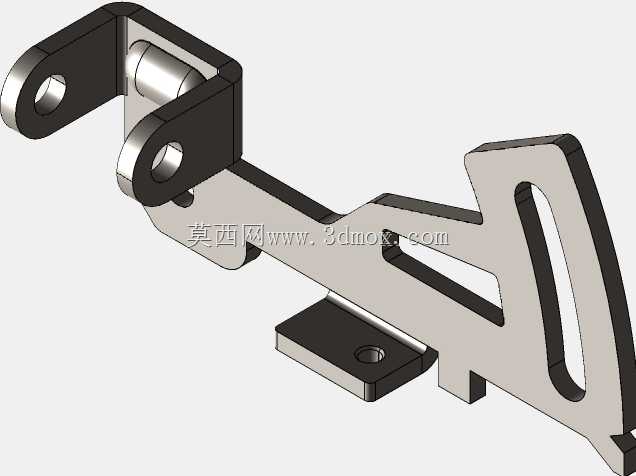

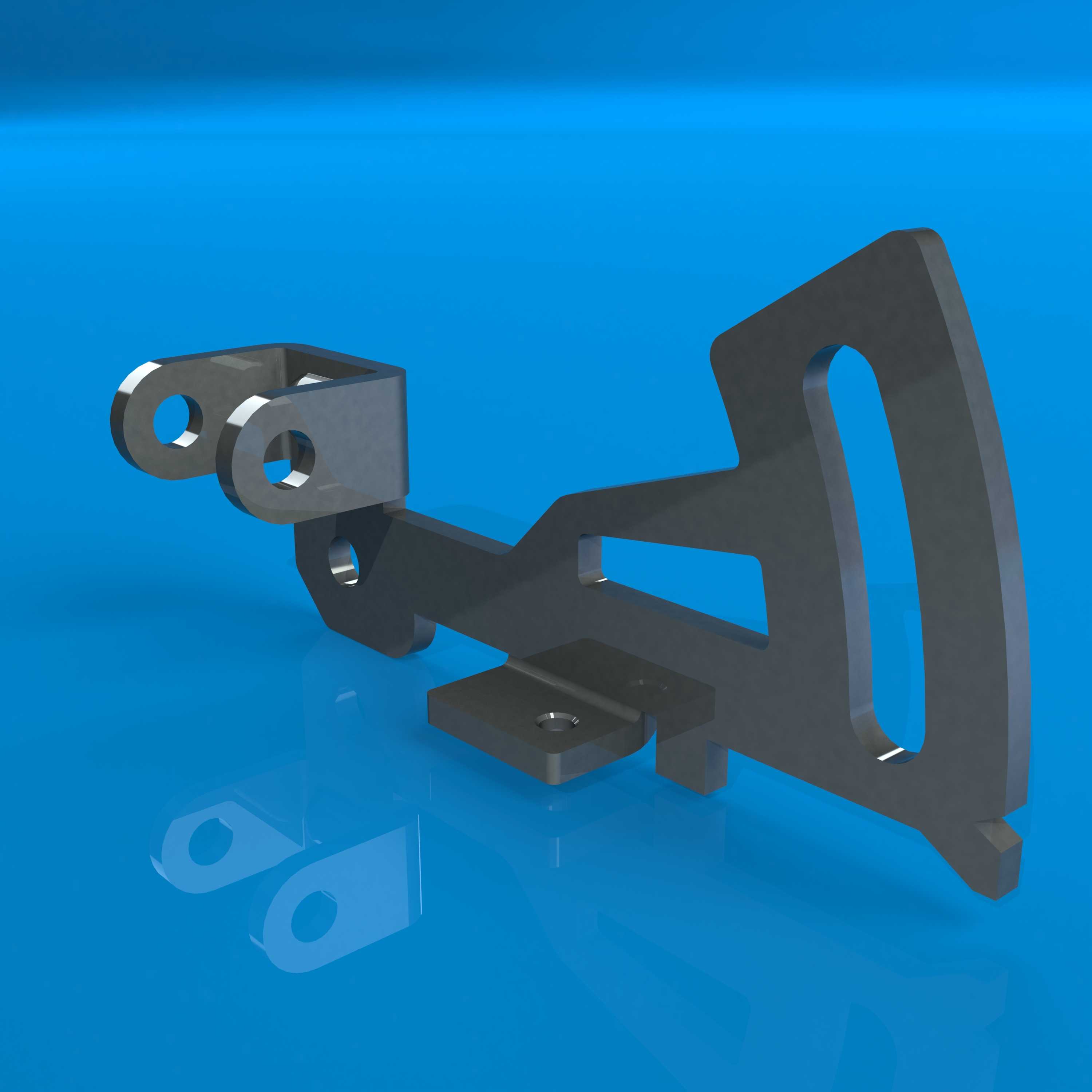

　　这款支架是配套手持电动切割设备设计的安装固定构件，主要适配博世PKS55系列电圆锯的加装固定场景，在实际作业中，既可以作为手持设备倒装改造的核心连接构件，将手持电圆锯固定在木工工作台面下实现台锯功能，也可以作为设备辅助导向组件的连接载体，拓展手持切割作业的直线裁切精度，降低手持操作的晃动偏差。从结构设计来看，构件整体采用一体化弯折成型思路，没有多余的拼接焊缝，主体受力段采用变截面的筋条结构，在保证整体刚性的前提下尽可能削减了非受力区域的材料厚度，有效控制构件自重，避免加装后给设备带来过多额外负载。左端的双孔铰接座是核心的连接点位，两个同轴通孔的孔位公差控制在IT7级范围内，适配对应规格的圆柱销与设备本体的铰接点位连接，

　　铰接座的端面做了沉台处理，安装后销轴端面不会突出构件表面，避免作业过程中剐蹭工件或者操作人员衣物。中部的方形安装凸台设置了单独的沉头安装孔，这个点位主要用于固定导向尺或者辅助靠山，凸台平面比构件主体平面高出2.5mm，安装时可以避免连接件与构件主体的筋条产生干涉，沉头孔的深度刚好适配对应规格的内六角沉头螺钉，安装后螺钉顶面与凸台平面齐平，不会在工件推送过程中产生刮蹭。右侧的大尺寸开放式握持框是兼顾操作与防护的结构，在倒装作业场景下，这个框体可以作为锯片防护壳的连接点位，固定外置的防尘罩或者防护挡板，避免切割过程中木屑飞溅；在手持辅助作业场景下，操作人员可以将手部搭靠在这个框体位置，稳定推送设备的行进方向，

　　框体的边缘全部做了R2的圆角过渡，没有尖锐的冲切毛边，长时间接触也不会划伤手部。构件的安装边界需要结合配套设备的尺寸确认，整体长度方向的安装跨距为127mm，宽度方向最大外轮廓尺寸为68mm，左端铰接孔的中心到底部安装平面的垂直高度为32mm，中部安装凸台的孔位中心到左端铰接孔中心的水平距离为72mm，所有安装孔的孔位坐标都与博世PKS55电圆锯本体的预留安装点位完全匹配，不需要二次打孔修改即可直接装配。在实际工况下，这个支架需要承受切割作业过程中产生的往复振动载荷，所以设计时在筋条的转角位置都做了圆角过渡，避免应力集中导致的构件断裂，铰接孔的内壁做了局部的硬化处理，长期拆装销轴也不会出现孔位磨损失圆的问题，保证连接精度的持久性。

　　底部的两个支撑脚是倒装作业时的主要承载点位，支撑脚的底面做了铣平处理，平面度控制在0.1mm以内，与工作台面贴合时不会出现晃动，支撑脚的安装孔位可以适配M6的T型螺栓，方便在带T型槽的木工工作台上快速调整固定位置。不同于通用的通用支架构件，这款结构完全针对对应型号电动工具的安装点位做了适配，没有多余的可调冗余结构，装配后的整体刚性比通用可调支架高出40%左右，切割作业过程中不会因为支架形变导致裁切尺寸出现偏差，不管是业余木工爱好者的小型工作台改造，还是小型加工门店的简易裁切工位搭建，都能满足日常的使用强度要求。
