博世PKS55电圆锯压紧卡扣结构设计

　　在手持电动工具的结构设计体系中，这类压紧卡扣属于工具整机防护与快拆结构的核心受力小件，日常应用场景覆盖手持圆锯这类切割类电动工具的护罩锁紧、深度调节杆固定、快换护罩的压紧限位环节，是兼顾操作便捷性与夹持可靠性的关键功能件。从实际使用工况来看，手持切割工具作业时整机存在持续高频振动，作业环境伴随木屑、粉尘侵入，同时操作人员需要频繁调整切割深度、快开护罩观察切割轨迹，这就要求该类卡扣既要在锁止状态下提供足够的压紧力，避免护罩或调节杆在振动中松脱引发安全隐患，又要在解锁操作时仅需单指施力即可完成动作，不能给操作人员增加额外的操作负担。

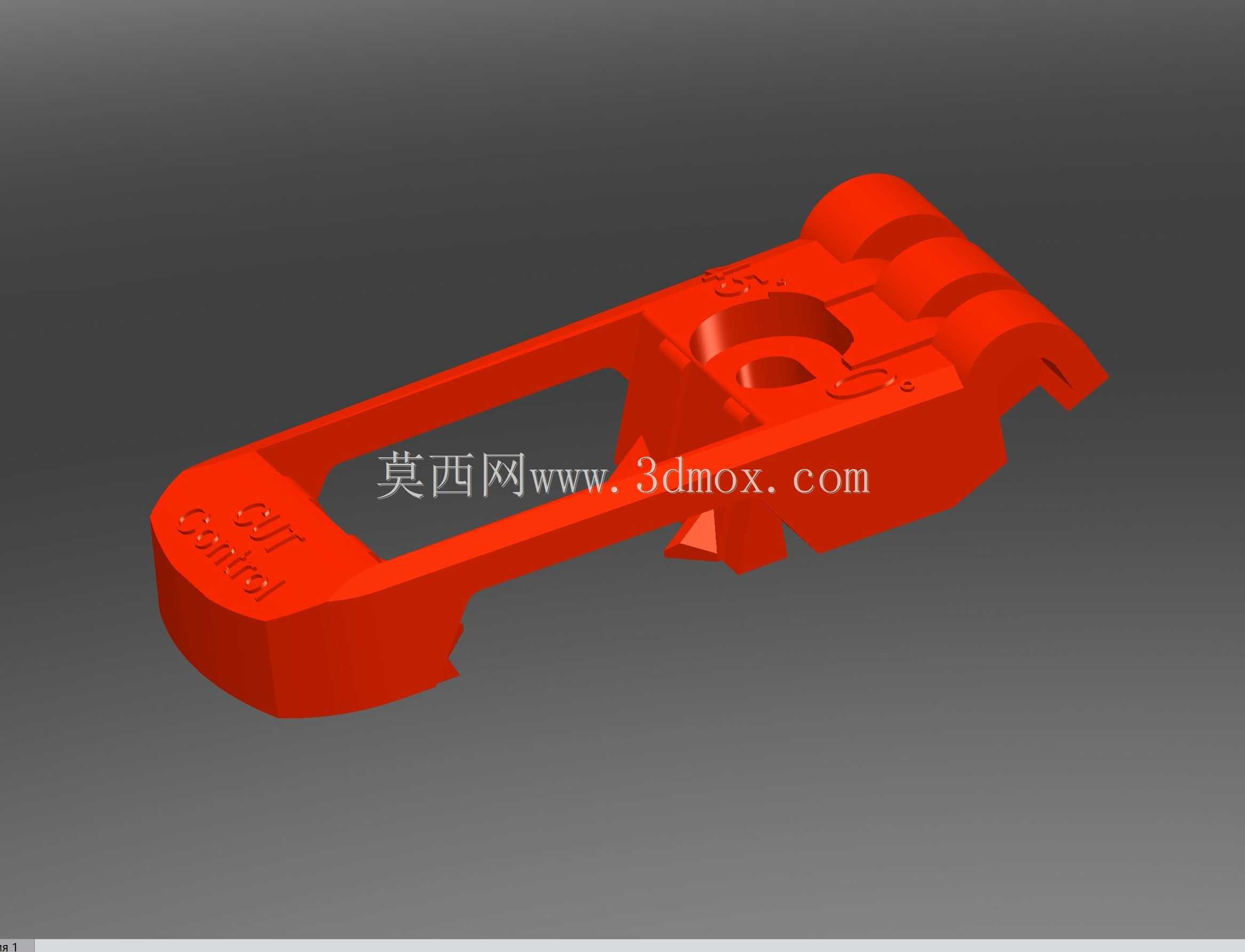

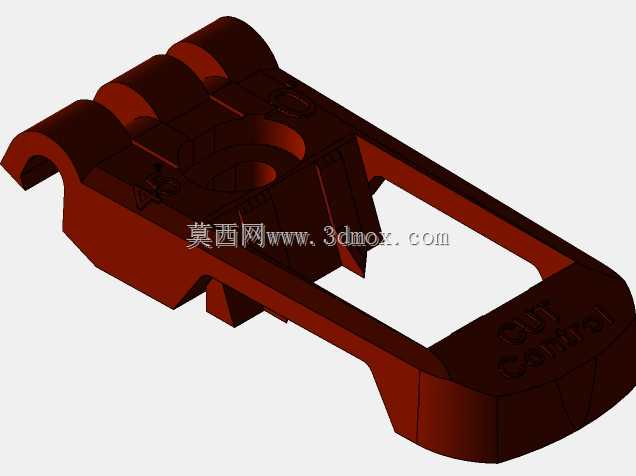

　　从结构功能特性来看，该卡扣采用一体化悬臂梁式弹性结构设计，主体为长条形框架式构型，一端设置多道圆弧铰接槽，用于与工具主机上的铰接圆柱销配合，形成可绕固定轴转动的铰接副，铰接槽的圆弧半径与主机销柱采用H8/f7的间隙配合，既保证转动时无卡滞，又不会因间隙过大产生晃动异响。卡扣中段设置镂空减重槽，在不降低整体结构刚度的前提下减少材料用量，同时镂空结构可以让作业中侵入的木屑粉尘直接从槽内掉落，避免积尘导致卡扣卡滞。卡扣的锁止端设置楔形压紧面，锁止时楔形面与被压紧件的斜面贴合，随着卡扣绕铰接轴转动，楔形面逐步施加正压力，形成自锁效应，即便整机持续振动，卡扣也不会自行松脱；解锁时仅需按压卡扣尾部的施力凸台，克服悬臂梁的弹性形变力即可抬起楔形压紧面，完成解锁动作。卡扣表面设置的防滑凸纹，是为了操作人员戴劳保手套操作时也能获得足够的摩擦力，不会因为手套表面打滑导致操作失误。

　　设计思路上，这类卡扣优先选用玻纤增强尼龙材质注塑成型，材料本身具备足够的韧性与耐磨性，同时可以耐受户外作业的高低温环境，不会因为冬季低温出现脆断，也不会因为夏季电机传导的高温出现形变。结构设计时特意将受力最大的铰接部位做了局部加厚处理，加厚区域的圆角过渡全部采用R2以上的大圆角，避免注塑时产生缩痕，同时消除应力集中点，保证卡扣在反复扳动上万次后也不会出现铰接部位断裂的问题。楔形压紧面的角度设计经过反复校核，最终选取8度的楔角，这个角度既可以保证自锁性能，又不会因为楔角过小导致解锁力过大，操作人员单指施加15N左右的力即可完成解锁，符合手持工具的人机工程学要求。卡扣上的定位凸点，用于锁止到位时与主机上的定位凹槽配合，给操作人员清晰的到位反馈，避免锁止不到位留下安全隐患。

　　从安装边界来看，该卡扣的整体长度适配博世PKS55电圆锯的护罩安装空间，铰接端的中心距尺寸严格匹配主机上两个铰接销的孔位间距，安装时仅需将铰接槽对准销柱压入即可完成装配，不需要额外的紧固件，装配效率极高。卡扣转动时的运动包络经过校核，在整个转动行程内不会与主机的电机壳、护罩、深度调节尺等周边部件产生干涉，锁止状态下楔形面的压紧行程预留1.5mm的磨损补偿量，即便长期使用后楔形面出现磨损，也能保证足够的压紧力，延长配件的使用寿命。这类卡扣的结构设计逻辑同样可以迁移到其他手持电动工具的快拆压紧结构中，比如角磨机的护罩锁紧、电锤的深度杆固定、曲线锯的导板压紧等场景，只需要调整铰接孔位尺寸与楔形面角度即可适配不同机型的安装需求。
