可调式角度测量量角规结构设计

　　在机械加工现场的工件角度校验、钣金折弯工序的角度复核、工装夹具安装时的角度定位、教学实训中的角度测绘场景里，这类可调角度测量规是一线操作和技术人员手边常备的测量辅具，不同于普通塑料学生量角器，这款金属结构的量角规在刚性、测量稳定性、重复定位精度上都做了针对性的结构优化，能适配车间多场景的角度测量需求。

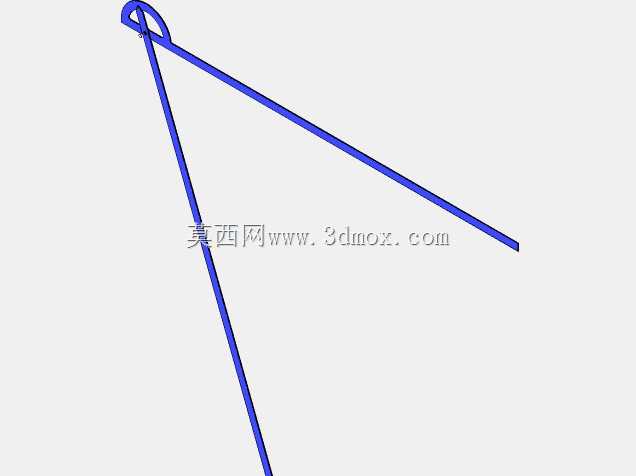

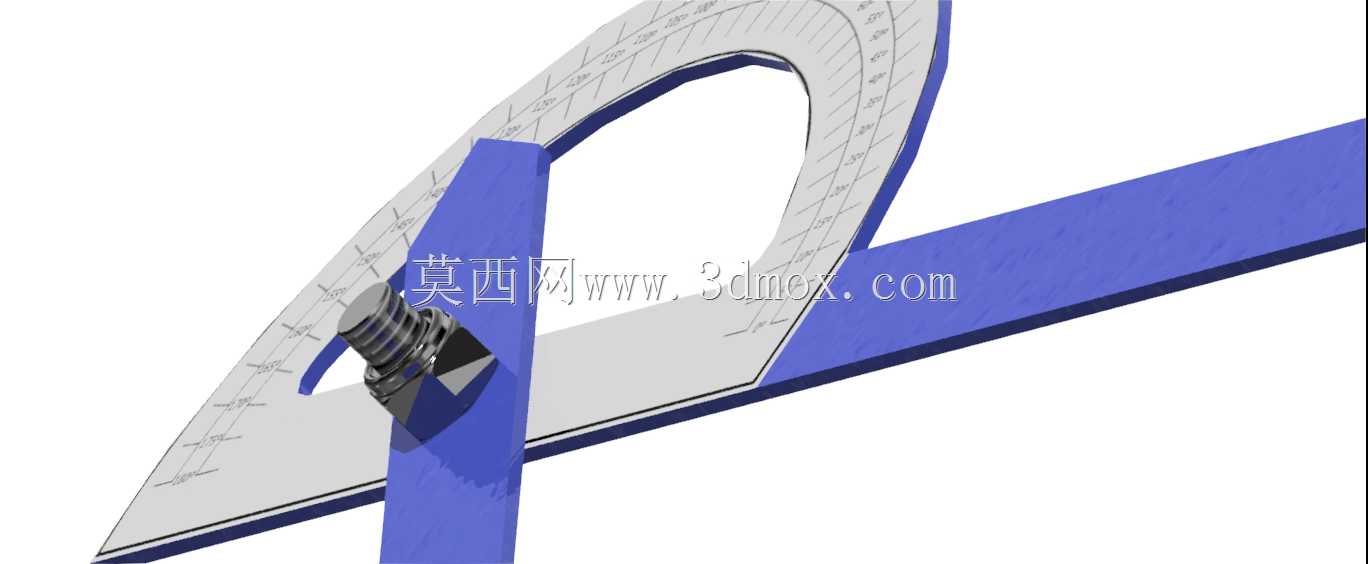

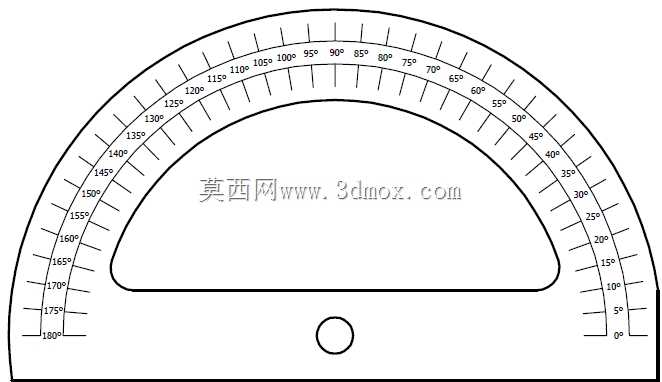

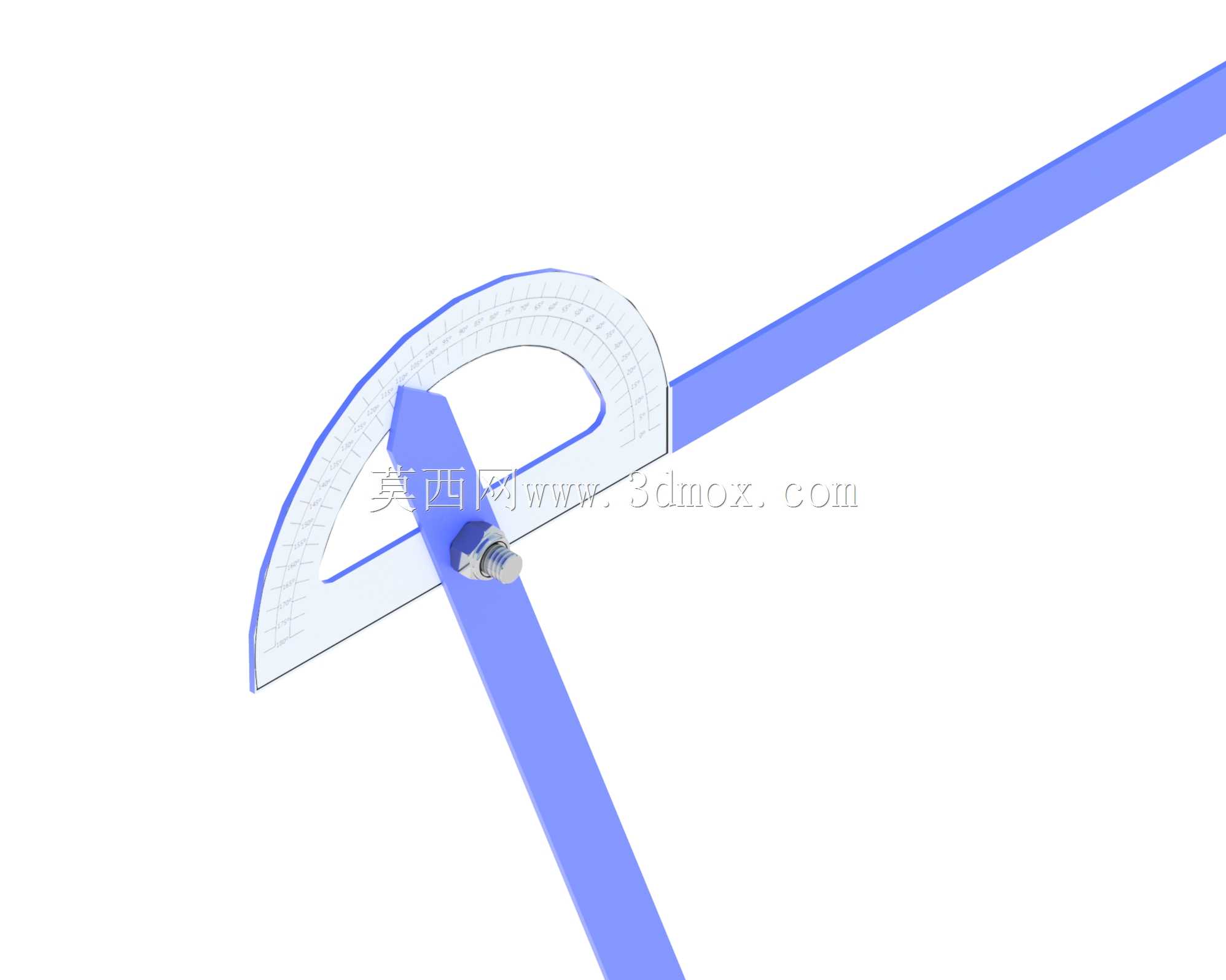

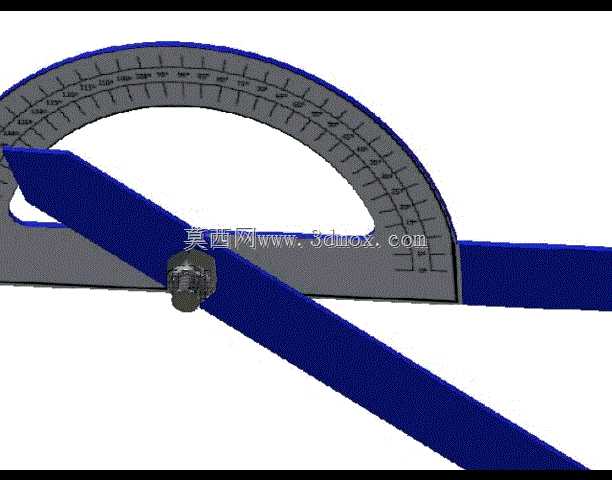

　　从结构功能来看，这款量角规采用直边测量臂加刻度盘的铰接结构，固定测量臂与刻度盘为一体化刚性连接，活动测量臂通过中心的锁紧铰接组件与刻度盘连接，铰接轴处配套了滚花调节旋钮和压紧弹簧结构，拧松旋钮时活动臂可以绕中心轴顺畅转动，贴合被测工件的两个邻边，拧紧旋钮后可以锁死当前角度，方便操作人员将量规从工件上取下后读取数值，避免移动过程中活动臂移位造成读数误差。刻度盘采用半圆弧0-180度蚀刻刻度，刻度线做了加深处理，即使在车间光线不佳、表面沾附少量切削液或粉尘的情况下，也能清晰辨识刻度值，刻度精度覆盖到1度分度，足够满足常规机加工、钣金、装配场景的角度测量公差要求。

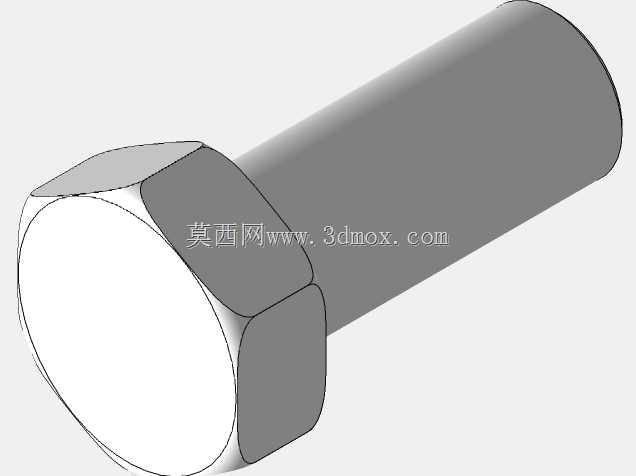

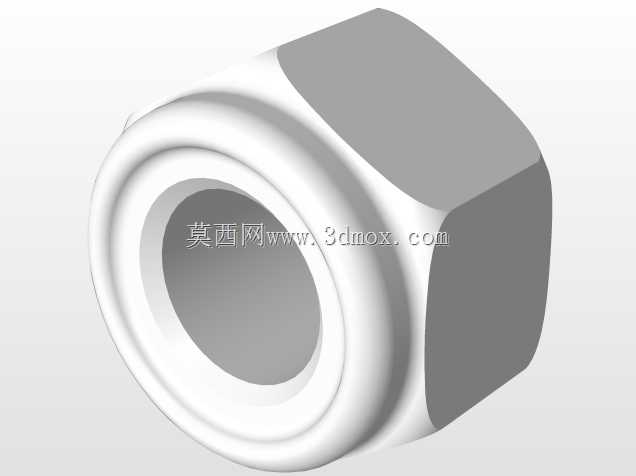

　　设计过程中首先考虑的是测量臂的直线度要求，两个测量臂的基准边都做了磨边处理，直线度公差控制在0.02mm以内，避免因测量边翘曲、变形导致贴合工件时出现间隙，带来测量误差。铰接中心与刻度盘的圆心同轴度是设计时重点管控的形位公差，若同轴度超差，会导致不同角度区间的测量值出现系统性偏差，因此在铰接轴的配合上选用了小间隙滑配结构，既保证活动臂转动无卡滞，又不会出现径向窜动。中心的压紧弹簧选用了刚度适中的碳素弹簧钢材质，锁紧时能提供足够的压紧力，防止活动臂受外力偏移，同时拧松旋钮时弹簧能自动顶开活动臂与刻度盘的接触面，减少转动时的摩擦阻力，长时间使用也不会出现接触面磨损导致的松动问题。

　　从安装和使用边界来看，这款量角规的测量臂长度设计为150mm规格，足够覆盖大多数小型机加工零件、钣金件的角度测量需求，同时整体尺寸控制在便携范围内，可以直接放入工具兜随取随用，不需要额外的安装固定结构，使用时仅需将固定测量臂的基准边贴合被测角的其中一条边，转动活动臂贴合另一条边，锁死旋钮后即可读数。针对狭窄空间内的角度测量场景，测量臂的端部做了斜角收窄处理，可以伸入到零件的沉台、窄槽位置完成角度测量，不会因为臂身过宽无法贴合测量基准。

　　不同于数显角度尺需要定期更换电池、担心车间油污损坏电子元件的问题，这款纯机械结构的量角规没有电子元器件，耐油污、耐磕碰，日常维护仅需要定期在铰接轴处滴少量润滑油，清理刻度盘表面的杂物即可，使用寿命远高于普通塑料量角器和入门级数显角度尺。在实际使用场景中，除了直接测量工件的成型角度，这款量角规还可以用来划线定位，在毛坯件划线工序中，配合高度尺完成角度基准线的绘制，锁死角度后可以作为角度样板重复使用，比对批量加工零件的角度一致性，快速筛选出角度超差的不合格件，比通用角度测量工具的检测效率更高。

　　结构设计上还考虑了不同操作人员的使用习惯，滚花锁紧旋钮的直径做了加大处理，即使手上沾有油污、佩戴劳保手套，也能轻松拧动旋钮完成锁紧和松开操作，不需要借助额外的工具。测量臂的厚度控制在2mm，既有足够的刚性不会因为手的握力产生形变，又能贴合到台阶面附近的角度位置，不会因为臂身过厚导致基准边无法贴紧被测面。刻度盘的零位与固定测量臂的基准边做了对齐校准，出厂时可以通过铰接轴处的微调螺钉修正零位偏差，长时间使用出现磨损后，操作人员也可以自行校准零位，不需要返厂维修，降低了使用维护的成本。

　　在装配调试的场景中，这类量角规还可以用来调整设备导轨的安装角度、挡板的定位角度，不需要复杂的仪器就能快速完成角度粗调，配合百分表等高精度量具完成最终的精度校准，是车间现场从毛坯加工、工序检验到成品装配全流程都能用到的基础测量辅具，结构简单可靠，没有冗余的功能设计，每一处结构都围绕现场实际使用的痛点做了优化，避免了很多通用量具好看但不实用的设计问题。
