锥形边缘通道IO连接器插槽结构

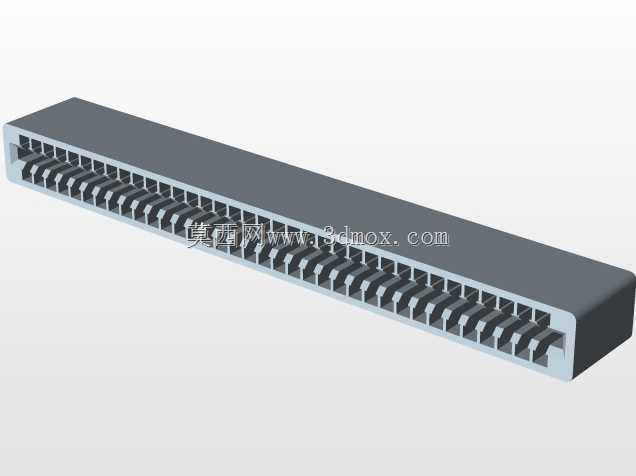

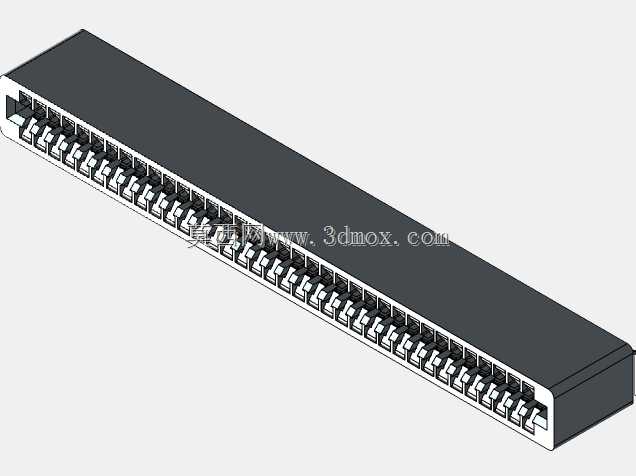

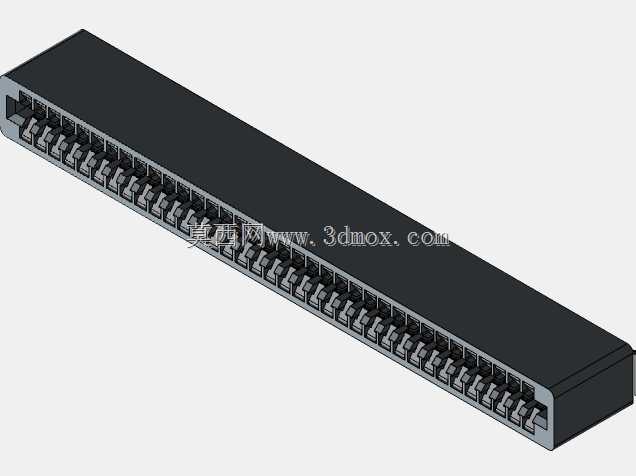

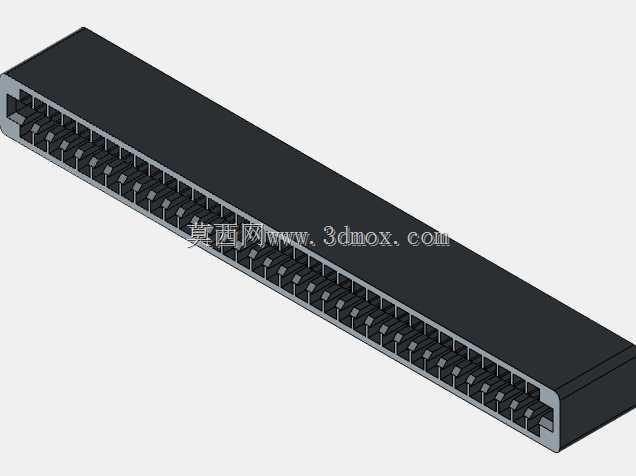

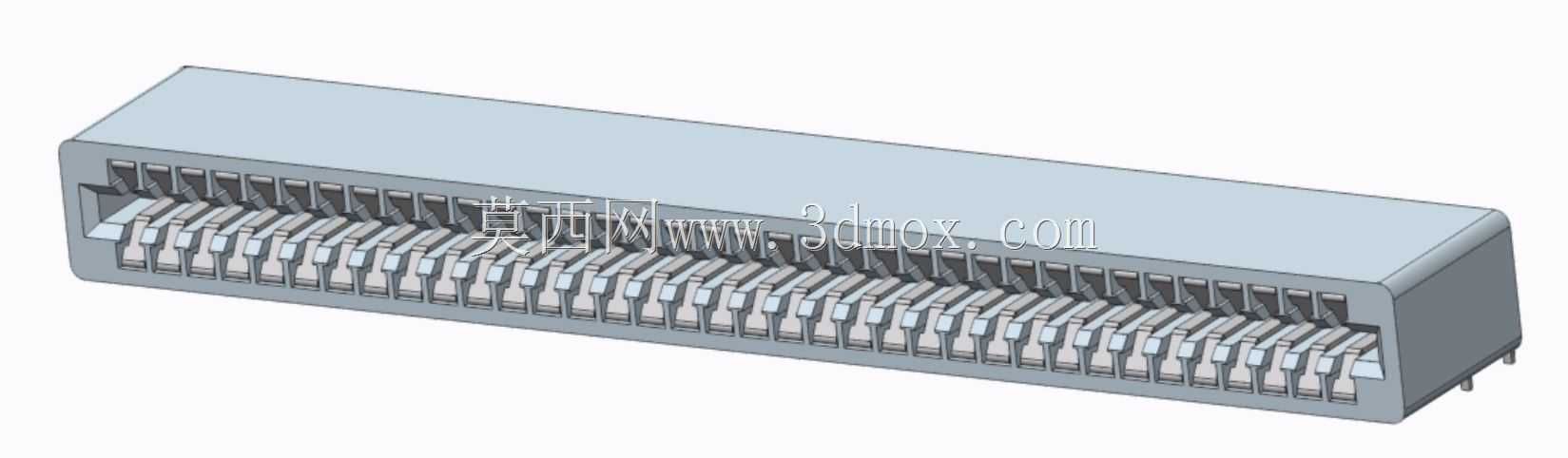

　　在工业控制板卡、通讯设备、测试治具的板对板连接场景里，这类边缘连接器插槽是实现IO信号稳定传输的核心接触载体，日常选型和建模时，很多工程师容易忽略接触端子的形变余量与安装导向结构，导致实际装配后出现插接过紧、针脚偏斜、信号接触不良的问题。这款插槽的接触通道采用锥形边缘设计，接触端子排布在槽体内部两侧，每一路接触弹片都预留了适配板卡金手指厚度的形变空间，2.54mm的标准端子间距完全符合常规IO板卡的引脚排布规范，08/90度的锥形导向角度，是经过多轮插拔测试验证的取值——角度过小会导致板卡插入时导向段过长，浪费板上布局空间，角度过大则会失去导向作用，插装时金手指容易顶到端子端部造成弹片弯折变形。从结构设计逻辑来看，

　　整个槽体采用绝缘耐高温的工程塑料作为基座主体，基座内部预留了端子嵌装的定位卡槽，每一片接触端子在注塑成型时就被精准固定在对应的卡槽位置，不需要后续额外的压装定位工序，既减少了装配工序带来的累积误差，也避免了长期使用后端子出现移位松脱的问题。槽体的插入口位置做了0.3mm的倒角处理，和锥形通道形成连续的导向面，即使板卡插入时存在1mm以内的位置偏差，也能顺着导向面滑入正确的接触位置，不会出现硬插导致的针脚损坏。安装边界上，槽体底部的定位插针与焊接引脚采用共面设计，插针直径0.8mm，适配PCB板上0.9mm的安装孔，焊接引脚伸出基座底面的长度控制在2.2mm，刚好满足波峰焊的吃锡深度要求，既不会因为引脚过长导致焊锡溢出粘连相邻引脚，

　　也不会因为引脚过短导致焊接强度不足。槽体整体的外形宽度适配标准板卡边缘厚度，两侧的限位凸台刚好卡在PCB板的边缘缺口位置，插装到位后能提供足够的保持力，避免设备在振动工况下出现连接器松脱的问题。接触端子的接触部位采用弧形凸起设计，和金手指的接触区域为线接触形式，相比面接触能提供更稳定的接触压力，同时减少插拔时的摩擦力，经过500次插拔循环后，接触压力的衰减量能控制在10%以内，满足工业设备长期使用的可靠性要求。建模过程中需要特别注意端子弹片的壁厚取值，0.15mm的铍铜弹片壁厚既能保证足够的接触弹力，也不会因为刚度过大导致板卡插入力过大，弹片的弯折位置做了R0.2的圆角过渡，避免应力集中导致长期使用后弹片出现疲劳断裂。

　　槽体基座的壁厚均匀控制在1.2mm，既保证了整体的结构强度，也避免注塑成型时出现缩痕、翘曲等成型缺陷，基座外壁的加强筋沿着端子排布方向设置，在不增加整体壁厚的前提下提升了槽体的抗形变能力，即使插装时施加偏斜的外力，也不会出现槽体开裂的问题。在实际设备应用中，这类插槽多用于IO扩展板、数据采集卡、通讯接口模块的板间连接，相比排线连接的方式，直接板边插装的形式能节省大量的布线空间，同时减少接线带来的信号干扰问题，锥形导向的设计也降低了现场装配的操作难度，不需要操作人员精准对位就能完成插装，适合批量生产的装配场景。
