法兰连接明杆楔式闸阀结构设计

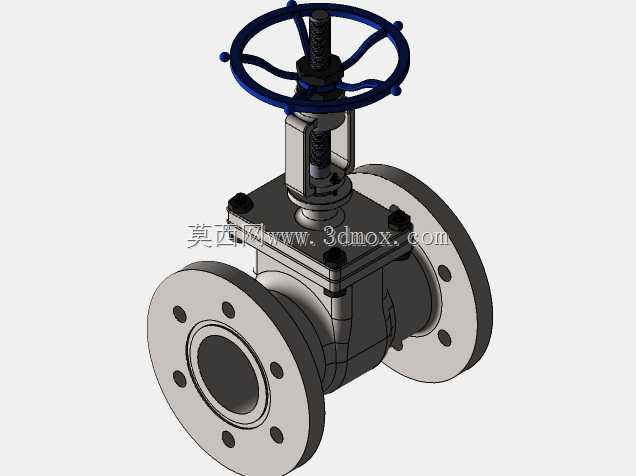

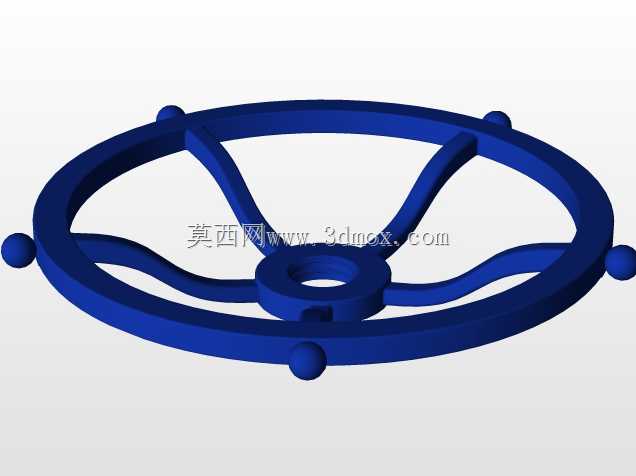

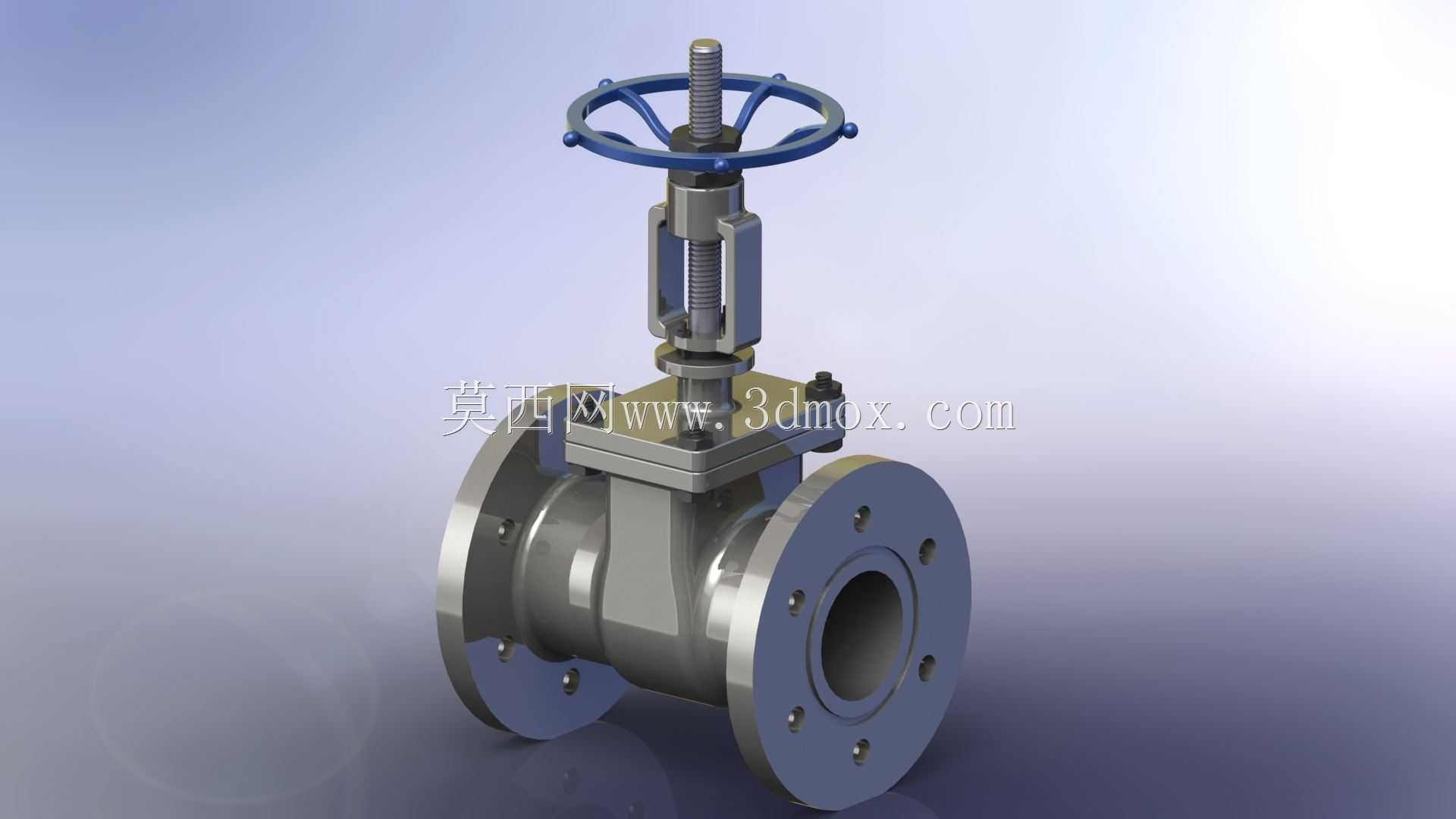

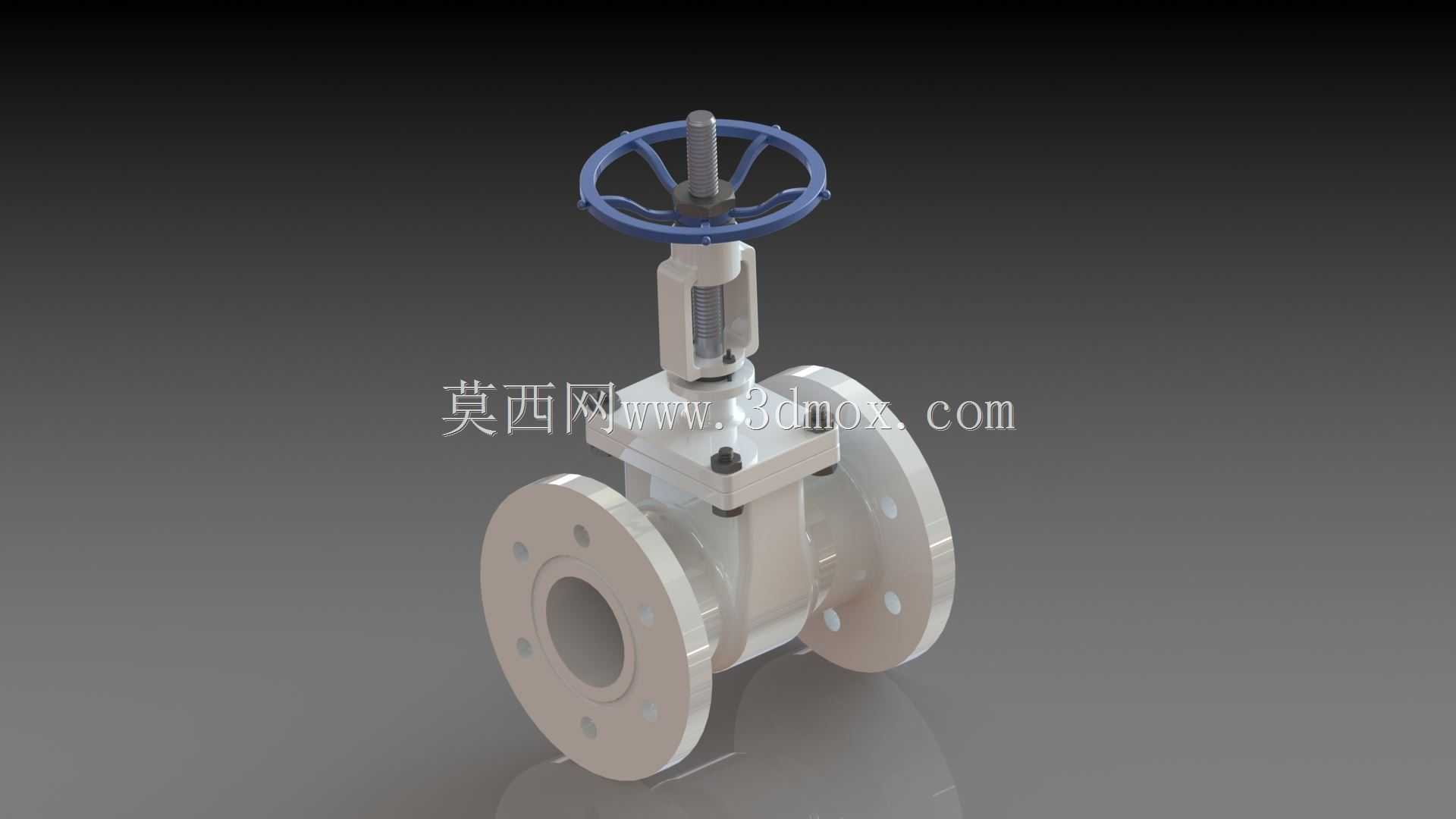

　　在市政供水、石化输运、暖通循环、火电汽水系统的管路上，这类法兰连接明杆闸阀是应用极广的截断类管路部件，核心作用是在管路系统中实现介质通断控制，正常工况下不作节流使用，仅处于全开或全关工位，避免闸板长期受介质冲蚀导致密封面磨损泄漏。从结构设计逻辑来看，该闸阀采用明杆结构设计，阀杆的梯形螺纹段设置在阀盖上部的支架腔内，不与输送介质直接接触，一方面能避免介质中的杂质、腐蚀性组分侵蚀阀杆螺纹，降低螺纹副磨损卡滞的概率，另一方面操作人员可以直接通过阀杆的伸出长度直观判断阀门的开关工位，无需额外加装阀位指示装置，在现场巡检、运维操作时能快速识别阀门状态，减少误操作风险。顶部的手轮采用轮辐式结构，通过键连接与阀杆螺母配合，

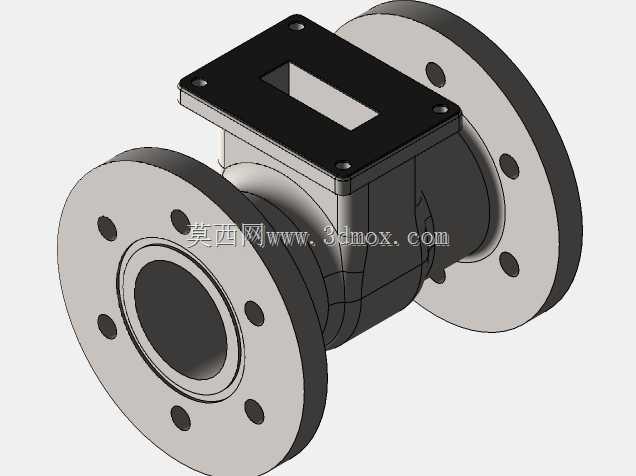

　　转动手轮时阀杆螺母原地旋转，带动阀杆做垂直方向的升降运动，进而带动底部的楔式闸板沿阀体内侧的导轨槽做上下滑移，实现闸板与阀座密封面的贴合与分离，这种运动结构能避免闸板在开关过程中出现转动偏磨，保证密封面的贴合精度。阀体采用两端法兰连接结构，法兰端面的密封面为突面形式，适配公称压力1.6MPa及以下等级的管路系统，安装时法兰对接面需加装对应压力等级的非金属密封垫片，通过均匀锁紧法兰螺栓实现阀体与管路的静密封，安装过程中需保证两端管路的同轴度，避免法兰面错位导致密封垫片受压不均出现泄漏，同时要预留足够的上部操作空间，满足手轮操作、阀杆全行程伸出的空间需求，避免阀杆上升时与上部管线、支架发生干涉。从内部结构设计来看，

　　阀盖与阀体之间采用中法兰螺栓连接，密封面处加装缠绕式垫片，承受阀腔内的介质压力；阀杆穿出阀盖的位置设置填料函结构，通过压盖压紧柔性石墨填料，实现阀杆与阀盖之间的动密封，填料压盖采用螺栓压紧结构，长期使用出现填料磨损泄漏时，可以在带压工况下适当拧紧压盖螺栓补偿填料的压紧力，无需停机拆解阀门即可消除外漏隐患。闸板采用楔式单闸板结构，密封面堆焊硬质合金，具备较好的耐磨、抗冲蚀性能，适配水、蒸汽、油品等多种无强腐蚀性的介质输送场景，全开工位时闸板完全提升至阀盖腔内，阀体内腔的流道为直通等径结构，介质流经阀门时的流阻极小，压力损失可以忽略不计，适合长距离输送管路的长期通流工况。在建模设计过程中，需要重点校核几个关键尺寸边界：

　　首先是阀门的结构长度，必须符合对应公称通径、压力等级的闸阀标准尺寸要求，保证安装时能与管路法兰的间距匹配；其次是阀杆的全行程长度，要保证闸板全关时能完全贴合阀座密封面实现截断，全开时闸板完全脱离流道不产生通流遮挡；另外法兰的螺栓孔中心距、螺栓孔数量、密封面外径尺寸必须严格遵循法兰标准，避免现场安装时出现螺栓无法穿装、密封面对不齐的问题。还要注意支架部分的强度设计，手轮操作时的最大操作力矩会通过阀杆螺母传递到支架上，支架的筋板厚度、连接螺栓规格需要满足操作力矩下的强度要求，避免开关阀门时出现支架变形、断裂的问题。这类闸阀的结构设计成熟可靠，零部件通用性强，日常运维时可以快速更换填料、闸板密封面等易损件，在各行业的常压、中低压管路上都有极高的应用占比，建模时还原内部的阀杆、闸板、填料压盖、阀座等细节结构，能为管路系统的整体装配模拟、运维操作培训、零部件加工出图提供准确的三维模型支撑，在管路布局设计阶段也可以通过该模型校核安装空间、操作空间是否满足要求，提前规避现场安装时的干涉问题。
