带双钩拉伸弹簧精密结构设计

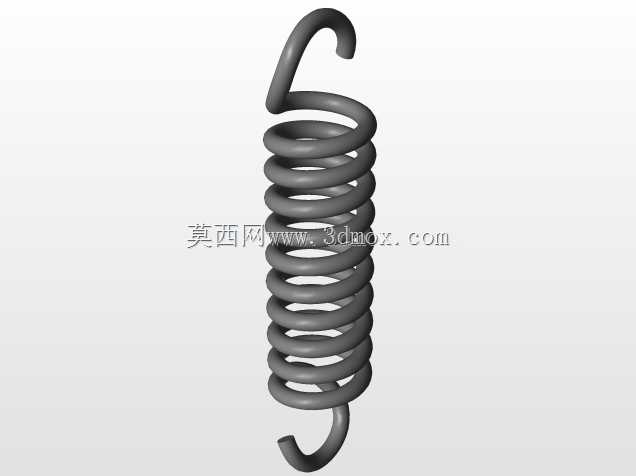

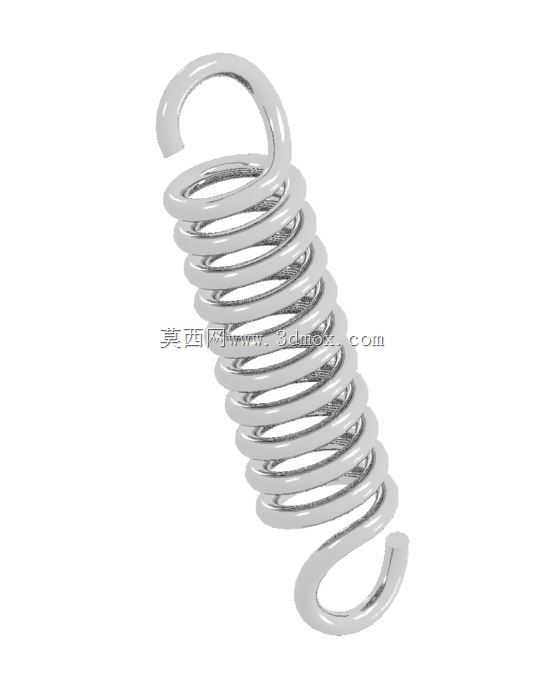

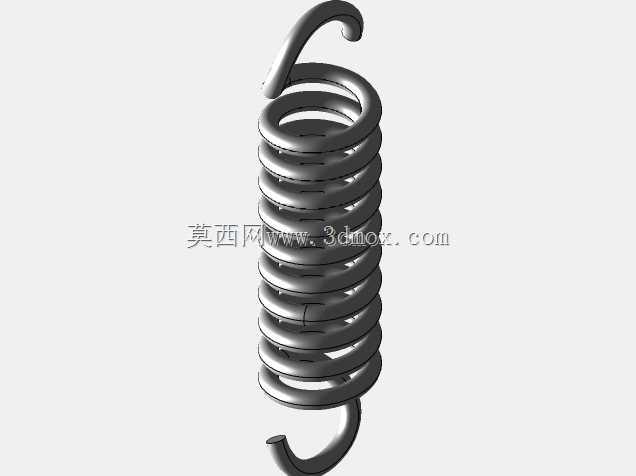

　　做设备结构设计的同行大多有体会，拉伸弹簧的选型和建模从来不是画个螺旋线扫掠那么简单，尤其是两端带成型钩环的款式，钩部的受力、安装间隙、工作行程的匹配，每一处细节都直接影响整套机构的运行稳定性。这款双钩拉伸弹簧的三维结构，完全是按照实际量产的五金弹簧参数还原的，先从安装边界说起，两端的钩环采用了半圆闭合式成型结构，钩环的中心轴线与弹簧本体的中心轴线处于同一平面，这种设计最大的优势是安装后不会产生附加的扭转力矩，避免弹簧在受拉过程中出现偏磨、钩部断裂的问题。很多新手建模时容易忽略钩环与弹簧端部过渡圈的衔接，这里特意做了1.2圈的并紧过渡处理，过渡圈的螺距逐步从工作圈的标准螺距过渡到零，既保证了钩环根部的强度，也避免了应力集中在钩环与簧身的衔接位置，实际生产中这个位置是拉伸弹簧断裂的高发区，建模时特意将过渡位置的圆角做了和簧丝直径等半径的圆滑处理，完全符合冷卷弹簧的成型工艺要求。

　　从应用场景来看，这类弹簧的使用覆盖面极广，小到电器柜门的回弹结构、健身器材的拉力组件，大到工程机械的操纵杆回位、自动化输送线的张紧结构，都能见到同结构弹簧的身影。设计时首先要考虑的是工作行程与安装距的匹配，这款弹簧的自由长度是按照常规安装场景预留的，两端钩环的内孔尺寸适配市面上标准的圆柱销、挂耳安装结构，安装时不需要额外加工定制连接件，直接挂装即可，能大幅降低装配环节的工时成本。簧身的有效工作圈数经过了严谨的受力验算，在额定拉伸长度下，簧丝的切应力控制在材料许用应力的75%以内，既保证了足够的回弹力，也预留了足够的疲劳寿命余量，适合长期往复拉伸的工作场景，不会因为频繁伸缩出现过早的弹力衰减。

　　建模过程中特意还原了弹簧的旋向细节，采用了常规的右旋结构，和市面上绝大多数量产弹簧的旋向保持一致，替换备件时不需要额外核对旋向参数。簧身的外径公差按照GB/T 1239.1的要求做了预留，实际生产时冷卷成型后的外径偏差可以控制在±2%以内，完全满足普通机械结构的装配精度要求。两端的钩环开口尺寸做了轻微的收口处理，安装后不会因为设备运行的振动出现脱钩的问题，同时开口的间隙也控制在合理范围，不需要借助专用工具就能完成徒手挂装，兼顾了连接可靠性和装配便捷性。很多人做弹簧建模时会忽略并紧圈的摩擦力影响，实际上两端的并紧圈在工作时不会参与形变，建模时特意将并紧圈的端面做了贴合处理，还原了实际弹簧并紧圈之间的接触状态，做有限元受力分析时可以直接导入模型计算，不需要额外调整接触参数。

　　从结构特性来说，这款拉伸弹簧的初始拉力是按照中等载荷场景设置的，初始拉力的大小决定了弹簧在空载状态下的张紧程度，适合用在需要消除机构间隙的场合，比如操纵机构的回位、传送带的张紧，初始拉力可以让机构在静止状态下就保持足够的张紧力，不会出现空行程。簧丝的表面没有做额外的结构修饰，还原了普通冷卷弹簧的光滑圆柱表面，实际应用中可以根据使用场景选择镀锌、喷塑、电泳等不同的表面处理方式，三维模型的表面是中性的，可以直接赋予不同的材质属性做渲染验证。另外在设计时特意考虑了弹簧的并压长度，当弹簧被拉伸到极限位置时，相邻簧圈之间仍然预留了微小的间隙，避免簧圈之间发生撞击磨损，这一点在高频往复运动的机构里尤为重要，很多弹簧过早失效都是因为工作行程设计过大，导致簧圈频繁并圈撞击，最终出现簧丝断裂的问题。

　　做这类通用五金件的三维模型，最核心的不是外观的相似度，而是结构细节要完全符合实际生产和装配的要求，比如钩环的弯曲半径，这里做的弯曲半径是簧丝直径的2倍，既符合冷弯成型的工艺要求，不会因为弯曲半径过小导致簧丝内侧出现裂纹，也不会因为弯曲半径过大导致钩环尺寸超出安装边界。整个弹簧的中心直线度也做了严格的控制，模型导入装配体后不会出现弯曲歪斜的问题，直接配合两端的安装挂耳就能完成整套机构的装配，不需要额外调整位置。对于做设备选型的工程师来说，这个模型可以直接放到装配体里做干涉检查，验证安装空间是否足够，工作行程内会不会和周边的零部件发生碰撞，比单纯查样本选型要直观很多；对于做弹簧生产的技术人员来说，模型的参数可以直接导出用于生产编程，减少重新绘图的工作量。
