Herose焊接式小通径直动止回阀结构

　　这款小通径直动式止回阀，主要适配小口径低温流体、洁净流体管路的单向通断需求，常见于空分设备低温输送支路、实验室特种气体配送管路、小型制冷机组冷媒循环回路这类对介质回流管控要求严格的场景，核心作用是在管路介质压力出现波动、下游压力高于上游时自动截断通路，避免介质反向流动冲击上游动力元件、干扰介质配比精度或是造成关键设备损坏。从结构设计逻辑来看，阀体采用整体锻制流线型流道，没有突兀的直角转折，介质流经时的局部阻力损失比直角式止回阀低三成左右，进出口采用对接焊连接形式，相比螺纹连接不存在密封填料老化渗漏的隐患，也比法兰连接的整体安装体积更小，适合安装空间紧凑、管路长期处于振动工况的场景，焊接端的坡口尺寸匹配常规薄壁不锈钢管的焊接工艺要求，

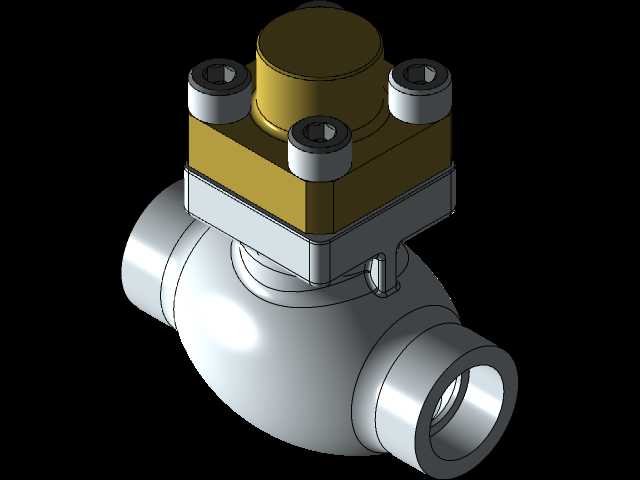

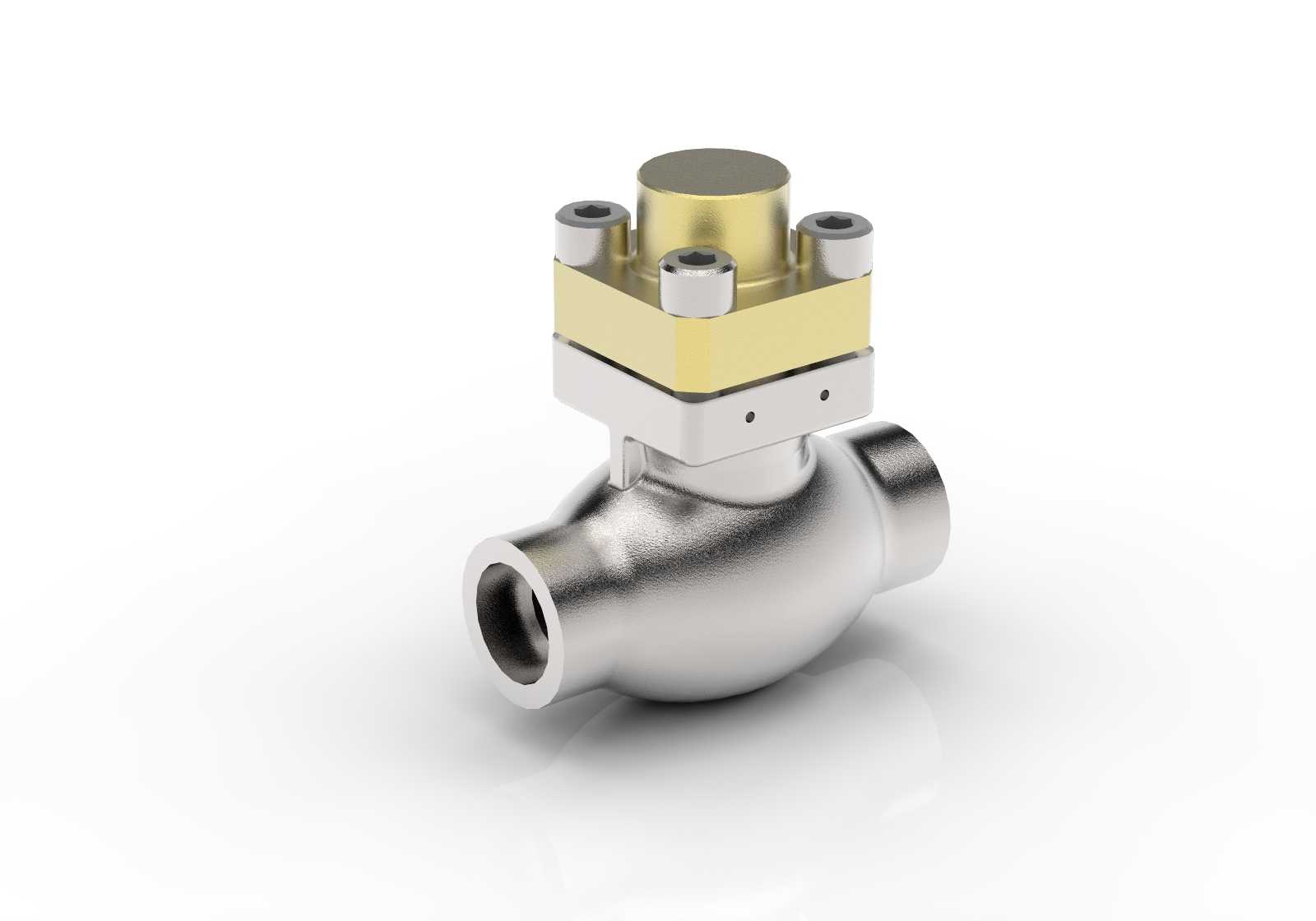

　　现场装配时不需要额外加工适配接头。上部的控制端采用叠层式模块化设计，最上方的圆柱形端盖是阀瓣行程限位结构，下方的金色合金块是阀瓣导向座，通过四个对称布置的内六角紧固件与阀体中法兰连接，紧固件的位置避开了流道正上方，不会对介质流动造成干扰，同时四个点位的均匀锁紧力可以保证中法兰密封面的压力分布均匀，即使在温度交变的工况下也不会出现局部密封失效的问题。阀瓣采用轴向直动式结构，没有外置摆臂或者铰接部件，运动部件全部集成在阀体内部的导向腔里，导向间隙控制在0.02到0.03毫米之间，既可以保证阀瓣升降动作顺畅无卡滞，又能避免阀瓣在介质高速流动时出现偏摆撞击，产生额外的管路振动与噪音。密封副采用软金属与硬质合金配对的形式，

　　正向开启时只需要极低的入口压力就能推动阀瓣抬升，当反向压力出现时，阀瓣在介质压力与复位力的共同作用下快速压合在密封面上，截断响应时间比旋启式止回阀更短，能够有效应对水锤冲击的瞬时高压。从安装边界来看，这款阀门的整体轴向长度比同通径的法兰止回阀短近40%，径向最大轮廓是上部的导向座部分，安装时只需要预留上部紧固件的拆装空间即可，不需要在阀体两侧预留法兰螺栓的操作空间，非常适合集成在阀组岛、紧凑式管路排布的设备内部。流道内部没有卫生死角，所有与介质接触的表面都做了抛光处理，在洁净气体、医用流体输送场景下使用时，不会出现介质残留堆积的问题，也方便定期做管路吹扫清洁。设计过程中对壁厚做了等强度优化，

　　阀体承压部分的壁厚根据不同位置的应力分布做了差异化处理，流道转弯处的壁厚适当加厚，安装连接部位的壁厚满足焊接热影响区的强度要求，非承压的外部结构做了减重处理，整体重量比同参数的常规铸造止回阀轻25%左右，降低了管路的承重负载。上部的导向结构设置了微小的平衡通孔，连通阀瓣背压腔与出口流道，避免阀瓣动作时背压腔出现憋压或者真空，导致阀瓣开启卡滞、关闭滞后的问题，这个通孔的孔径经过反复验算，既不会影响背压腔的压力平衡速度，也不会因为孔径过大造成介质内漏量超标。
