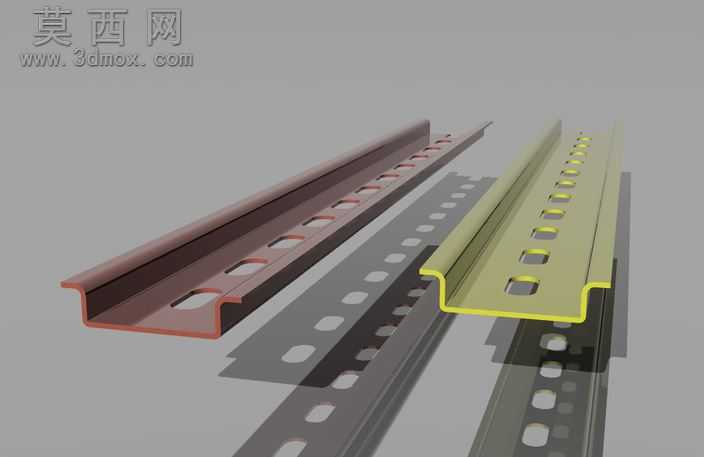

35毫米DIN电气安装导轨三维设计模型

本款35毫米DIN导轨采用三维参数化建模方式完成设计，建模过程中严格遵循DIN标准导轨的尺寸规范，通过表驱动参数设计实现了长度规格的灵活调整，可根据实际安装场景快速生成对应长度的导轨模型，适配不同柜体、设备的安装需求。建模阶段首先绘制导轨的截面轮廓，精准还原标准DIN导轨的侧边弯折弧度、安装面平面度要求，通过拉伸、钣金弯折等特征完成基础主体构建，随后在安装平面上阵列排布腰型安装孔，孔位间距、孔型尺寸均符合通用电气安装的配套要求，保证安装时可适配标准紧固件，实现快速对位固定。材质渲染上采用了冷轧钢的金属质感表现，还原了工业导轨常用的表面哑光镀锌处理效果，金属表面的细微磨砂纹理、边缘的冲压倒角细节都做了精细化呈现，渲染效果贴近真实工业导轨的实物质感，可直接用于设备装配演示、方案展示场景。结构设计上充分考虑导轨的实际使用特性，侧边的卡装弯折边尺寸精度控制严格，可兼容标准DIN规格的电气元件卡装固定，保证元件安装后卡接牢固、滑动顺畅；安装面的腰型孔设计预留了安装调整余量，可抵消安装过程中的孔位误差，降低现场安装的对位难度。设计过程中兼顾了导轨的结构强度与轻量化需求，在保证承重能力、抗形变能力满足电气元件安装要求的前提下，优化了板材厚度与弯折结构，避免不必要的材料冗余。整体模型结构完整，特征参数清晰，可直接用于电气柜装配模拟、自动化设备安装布局设计，也可作为非标导轨设计的基础参考模型，帮助设计人员快速完成安装结构的方案搭建，减少重复建模的工作量，提升工业电气安装相关项目的设计效率。
