PLCC-6封装WS2812可寻址LED灯珠结构

　　做消费电子、亮化工程类结构设计的工程师，大概率都绕不开这类内置控制芯片的贴片LED选型，这次拆解建模的PLCC-6封装WS2812灯珠，是目前单线传输级联彩灯方案里应用最广的器件之一，小到机械键盘的单键背光、电竞外设的灯效带，大到户外景观的点阵屏、展会互动装置的发光阵列，只要是需要单灯独立控制色彩、走简化布线方案的场景，基本都能见到它的身影。

　　建模的时候最先要卡准的就是安装边界，这类PLCC-6封装的贴片器件，焊盘布局是直接对应PCB表层焊盘设计的，本体长宽尺寸控制在标准5050贴片的规格区间内，厚度方向要预留出胶体透镜的凸起高度，不能在做外壳装配的时候压到灯珠表面，不然轻则影响出光角度，重则直接压坏内部绑定的芯片与键合线。很多新手建模的时候容易忽略引脚的共面度问题，六个侧面引出的焊脚，底面必须和PCB焊盘的参考平面完全齐平，要是模型里引脚做的高低不平，后续导出STEP做装配干涉检查的时候，很容易误判焊接间隙，实际生产的时候就会出现虚焊、立碑的贴片缺陷。

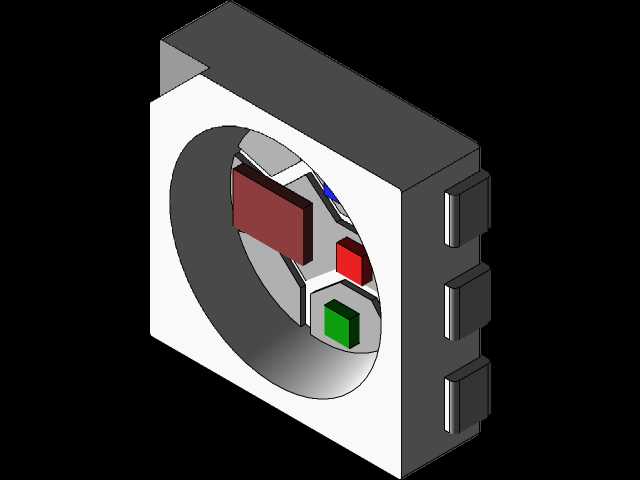

　　从结构设计的思路来说，这个灯珠的内部布局是把RGB三色发光芯片、控制驱动IC全部封装在同一个黑色塑封本体里，正面的环形内凹结构是乳白色的扩散胶体，作用是把三颗芯片发出的红、绿、蓝光打散混色，避免出现单灯出光色彩分层的问题。建模的时候要把内部三个不同颜色的发光芯片位置对应准确，红色芯片的发光区面积稍大，绿、蓝芯片的位置偏胶体中心一侧，控制IC放在靠近引脚输入端的位置，这样还原出来的模型不管是做结构装配校验，还是做产品渲染的灯效演示，都能和实物的出光逻辑匹配上。

　　实际做设备选型的时候，要注意这个封装的引脚定义顺序，六个引脚里包含了电源正、电源地、信号输入、信号输出四个功能引脚，剩下两个是悬空的辅助固定脚，建模的时候不能把引脚顺序搞反，不然后续导出PCB封装库的时候，会直接导致信号传输逻辑错误，整串级联的灯珠都无法正常寻址。另外塑封本体的侧面是哑光黑色的阻光材质，建模的时候要把侧面的拔模斜度做出来，实际注塑生产的时候塑封壳体是有1到2度的拔模角的，要是做成完全垂直的侧壁，既不符合实际生产工艺，也会在做相邻灯珠密铺装配的时候出现干涉，毕竟很多高密度点阵屏的灯珠间隙只有零点几毫米，这点拔模斜度的尺寸偏差累积起来，就会导致整板的器件装不进去。

　　从实际用途来看，这类可寻址LED和普通的RGB贴片灯珠最大的区别，就是不需要给每个灯珠单独布设控制线路，只需要一根信号线串联所有灯珠，就能通过协议给每个灯珠发送独立的256级亮度控制信号，所以在做结构布线的时候，只需要在灯珠的信号输出端预留走线路径即可，不需要给每个灯珠单独预留控制走线的空间，这也是为什么很多小型化的发光装置都优先选这个器件的原因——能大幅压缩PCB的布线面积，给结构设计留出更多的余量。建模的时候还要注意正面扩散胶体的弧度，这个弧度直接决定了灯珠的出光角度，常规WS2812的出光角度在120度到140度之间，胶体的曲面曲率要和这个参数匹配，要是做的太平，出光角度就会变小，做渲染效果的时候就会和实际的光照范围有偏差，给后续的光学效果评估带来误判。

　　很多工程师在做整机结构的热设计的时候，容易忽略这类小功率灯珠的散热问题，虽然单颗WS2812的满功率工作电流只有几十毫安，但高密度密铺的时候，几百颗灯珠同时满功率工作的发热量并不小，所以建模的时候要把灯珠底部的散热焊盘做准确，对应PCB上的散热过孔位置，不能把本体底部做成完全平整的实心结构，要预留出和散热焊盘接触的平面，这样后续做热仿真的时候，才能准确模拟热量从芯片到塑封本体、再到PCB散热铜皮的传导路径。另外引脚的厚度也要符合SMT贴片的工艺要求，不能做的太厚或者太薄，太厚会导致锡膏印刷量不足，焊接强度不够，太薄则容易在过回流焊的时候出现引脚变形，导致焊接偏移。

　　在做装配干涉检查的时候，还要注意灯珠本体和周边阻容件的距离，因为这类灯珠是波峰焊或者回流焊贴片，周边器件的高度不能超过灯珠胶体的高度，不然过焊接设备的时候会碰到器件，导致移位。同时灯珠正面的胶体是软性的环氧树脂材质，建模的时候要标注出胶体的避让空间，不能让外壳的遮光罩、透光面板直接压在胶体表面，要预留零点一毫米左右的间隙，避免长期使用过程中胶体受热膨胀，被外壳挤压出现开裂、漏光的问题。
