直插式食人鱼发光二极管封装结构

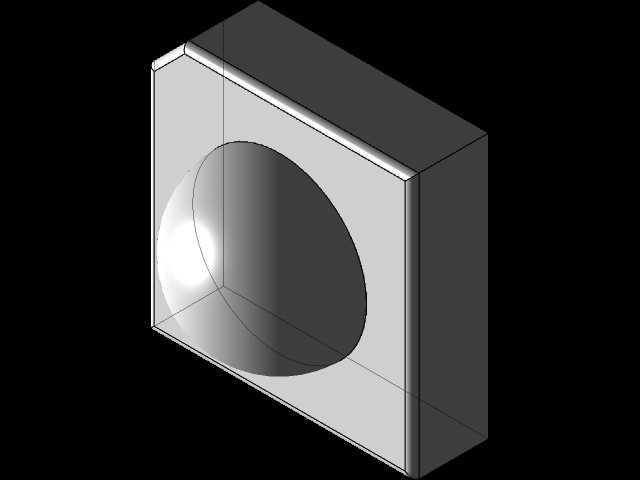

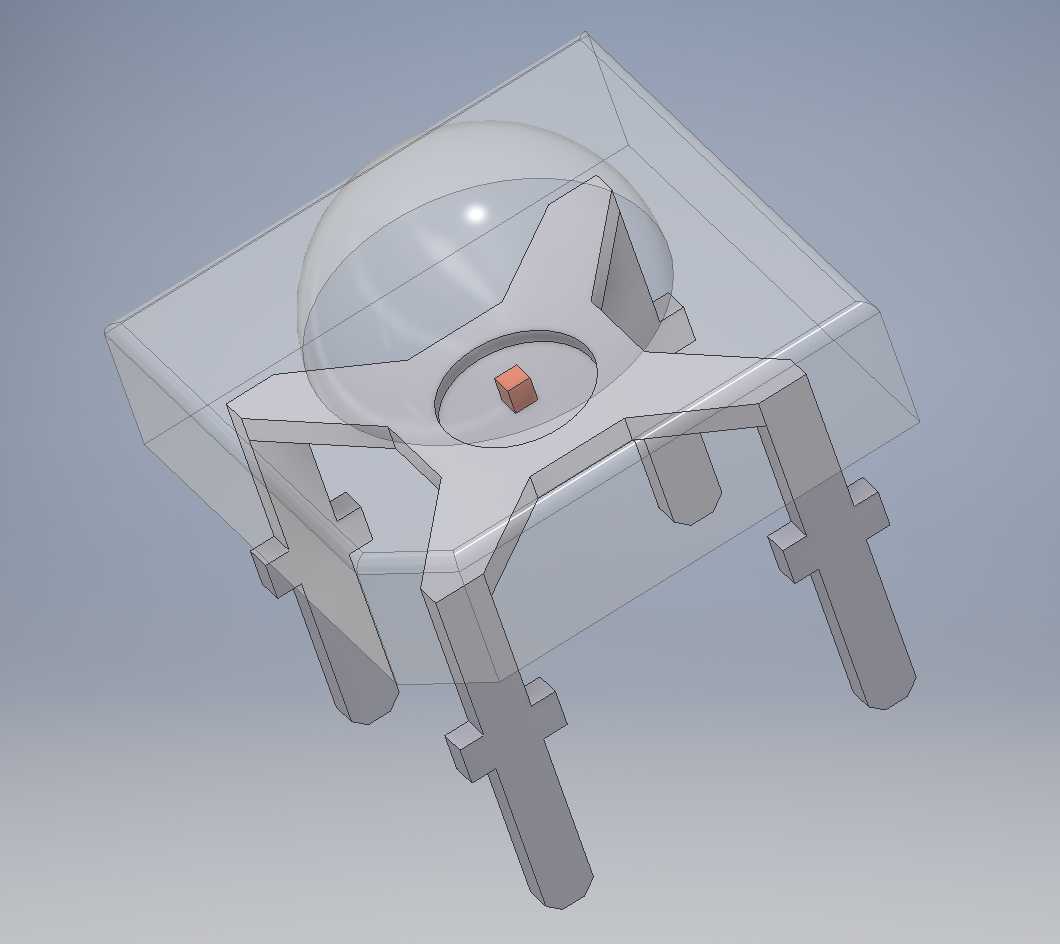

　　这款食人鱼封装的发光元件结构，在车用示宽灯、户外广告标识、低压照明模组、工控设备状态指示场景中应用十分广泛，相比普通直插LED，它的四引脚机械固定结构抗振动性能更强，在车载、工业设备这类存在持续振动的工况下，不会出现引脚脱焊、光源移位的问题。从结构设计来看，整个元件分为透明封装壳体、内部发光芯片、十字排布固定引脚三个核心部分，顶部的半球形透明透镜并非规则正半球，而是经过光学曲率调校，能够将芯片发出的光线收拢在120度出光角范围内，兼顾正面照射亮度与侧面可视范围，避免普通平头LED出光过于集中、侧面识别度差的问题。四引脚采用十字对称排布，其中对角的两个引脚为电气连接端，另外两个引脚仅做机械固定，在PCB布局时可以对应0.

　　8mm孔径的安装焊盘，引脚末端的十字凸起结构在过波峰焊时能够卡在PCB孔位内，避免焊接过程中元件浮高偏移，同时增加焊锡与引脚的接触面积，提升焊接后的抗拉扯能力。设计过程中特意将发光芯片的安装平面设置在透镜焦点偏下0.2mm位置，既保证光线经过透镜折射后不会出现过度发散，也避免焦点过于集中导致的照射光斑中心亮度过高、边缘暗区明显的问题，透明封装壳体采用方形基座设计，在自动化插件作业时，方形结构可以被贴片机的吸嘴稳定吸附，不会像圆形壳体那样出现吸嘴对位偏移、元件旋转角度偏差的问题。安装边界方面，元件整体高度控制在5.2mm以内，方形基座的长宽尺寸为5mm*5mm，引脚伸出基座底部的长度为3.8mm，

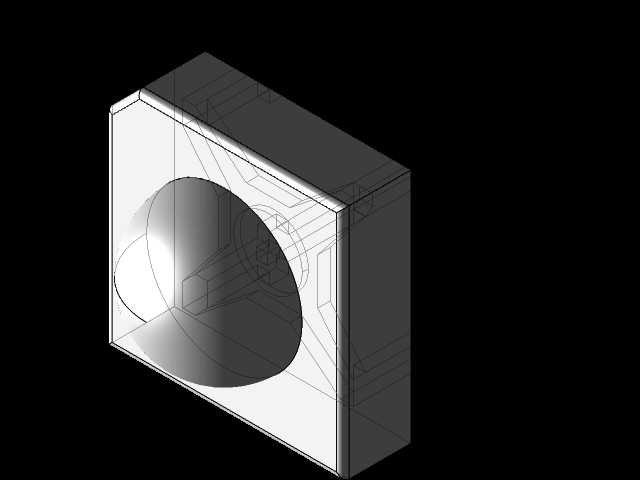

　　在PCB布局时相邻两个元件的中心间距需要预留至少6mm的空间，避免透镜部分互相干涉，同时要注意引脚的极性标识，基座上的缺角位置对应负极引脚，布局时需要和PCB丝印的极性标记对齐，防止反向焊接导致元件无法点亮。在导入PCB设计软件时，可以将封装拆分为透明壳体与金属引脚两个独立实体，分别设置不同的透明度参数，在进行3D布局检查时能够清晰观察到引脚与焊盘的对位情况，也能直观看到壳体与周边元件的高度干涉风险，相比单一实体的封装模型，拆分后的结构更便于结构工程师进行整机装配校验，尤其是在设计带透光面罩的设备面板时，可以直接通过模型模拟光线穿过面罩后的出光效果，提前调整透镜与面罩的间距，避免出现光线明暗不均、局部漏光的问题。

　　引脚的折弯角度严格按照插件工艺标准设计，折弯处的圆角半径为0.3mm，避免折弯过程中出现引脚金属疲劳断裂的问题，引脚表面的镀锡层厚度控制在5-8μm，能够兼容无铅波峰焊与手工焊接工艺，焊接时的耐高温特性可以满足260摄氏度、10秒内的焊接热冲击要求，不会出现封装壳体受热变形、透镜透光率下降的问题。
