ESP-12E无线通讯模块结构设计

　　在物联网终端设备的硬件开发流程中，无线通讯模组的结构适配往往是整机结构设计里容易被忽略却直接影响量产良率的环节，ESP-12E作为目前小功率WiFi通讯场景里应用极广的板载模组，其三维结构的精准度直接决定了PCB Layout阶段的封装匹配度、外壳开模时的避让空间预留，以及产线SMT贴片时的钢网开孔精度。

　　从实际落地的应用场景来看，这类模组常被嵌入智能家电的主控板、工业现场的无线数据采集节点、小型智能硬件的通讯链路中，承担设备与路由、设备与设备之间的2.4G频段WiFi数据传输功能，不同于外接式的USB网卡类设备，ESP-12E采用表贴式焊盘设计，直接焊接在主控PCB表面，不需要额外的接插件连接，既节省了整机内部的堆叠空间，也减少了接插件接触不良带来的通讯稳定性问题。

　　做这个结构设计的时候，首先要考虑的是PCB板的实际叠层厚度与外形公差，模组本身的基材是FR-4环氧板，顶层布有蛇形走线的板载天线，这部分区域在整机堆叠时是绝对不能有金属遮挡的，否则会直接导致天线增益下降，通讯距离缩短甚至出现断连问题，所以在建模时特意将天线区域的边界做了明确的标识，结构工程师在做整机外壳设计时，只要对照这个边界预留非金属区域，就能避免天线被金属外壳屏蔽的问题。

　　焊盘部分的尺寸是整个模型的核心精度点，不同于常规的表贴IC引脚，ESP-12E的两侧是半孔工艺的 castellated 焊盘，每个焊盘的宽度、焊盘之间的间距、焊盘距离板边的距离都严格按照实际量产的模组公差做了偏移预留，建模时特意将第一个焊盘的坐标原点设置在模组左下角的基准点上，方便结构工程师直接对齐PCB封装的原点，不需要额外做坐标偏移，减少Layout阶段的封装匹配错误。很多新手工程师在画这类模组封装时容易忽略半孔的深度，导致贴片时焊锡量不足出现虚焊，这个三维模型里把半孔的内壁金属化区域也做了结构还原，能直观看到焊盘的实际焊接面范围，钢网开孔时可以直接参考这个尺寸调整开孔大小，避免少锡、连锡的贴片问题。

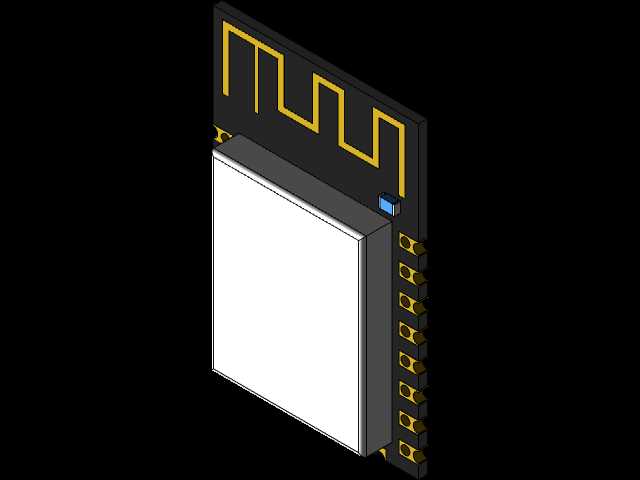

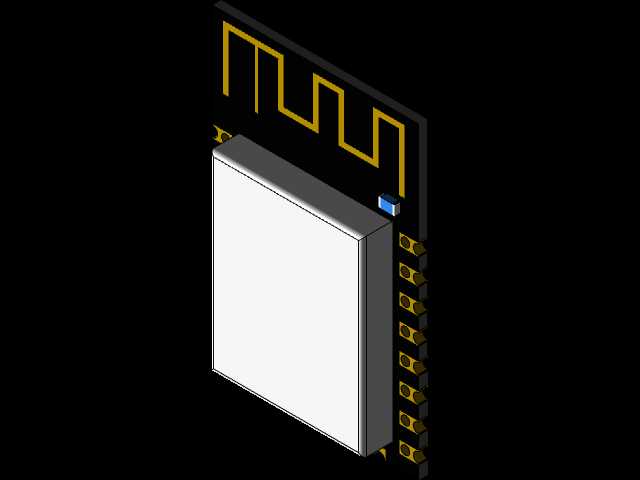

　　模组顶部的屏蔽罩结构也是设计时重点还原的部分，这个屏蔽罩是冲压成型的洋白铜材质，通过回流焊焊接在模组PCB上，罩住内部的射频芯片与外围电路，屏蔽外界的电磁干扰，同时也避免模组自身的射频信号干扰板上的其他敏感电路。建模时还原了屏蔽罩的冲压圆角与侧边的卡扣结构，工程师在做整机堆叠时，可以准确计算屏蔽罩顶部到外壳内壁的安全距离，避免外壳装配时压到屏蔽罩导致其变形，挤压内部的芯片造成损坏。屏蔽罩侧面的小尺寸蓝色元件是模组的状态指示灯，建模时也还原了它的实际高度与位置，做外壳设计时如果需要把灯光导出来，就可以直接在对应位置预留导光柱的安装位，不需要反复打样调整位置。

　　安装边界方面，这个模组本身没有预留固定螺丝孔，完全靠两侧的焊盘焊接固定在主控板上，所以建模时给出了模组本体的最大外形轮廓尺寸，包括板边的毛刺公差预留、屏蔽罩的高度公差、天线区域的净空范围，工程师在排布主控板上的其他元件时，只要在这个轮廓之外预留0.5mm的避让空间，就能避免元件和模组出现装配干涉。另外要注意的是，模组天线部分的下方PCB区域不能铺铜，也不能布置高速信号线，这个模型里特意把天线区域的下方空间做了透明化处理，直观展示出需要净空的范围，避免Layout时在天线下方走线影响射频性能。

　　从实际项目的经验来看，很多智能硬件产品在试产阶段出现的WiFi通讯不稳定、贴片良率低的问题，很大一部分原因是前期结构设计时没有准确掌握模组的实际尺寸，要么是外壳挡住了天线，要么是焊盘封装尺寸不对导致虚焊，要么是周边元件离模组太近造成电磁干扰。这个精准的三维结构模型，可以让结构工程师和硬件工程师在设计阶段就把这些问题规避掉，不需要等到打样回来反复修改，能大幅缩短项目的研发周期，减少试产阶段的物料损耗。不管是做小型智能插座、无线传感器节点，还是做工业采集网关、智能家电主控，只要用到ESP-12E这款模组，这个结构模型都能直接适配到整机的装配设计中，不需要重新测绘尺寸，也不用担心尺寸公差带来的装配问题。
