HM-10蓝牙通讯模块三维结构设计

　　在工业无线数据采集、消费电子短距互联、智能硬件外设通讯这类场景里，蓝牙模块的结构适配性往往是整机设计里容易被忽略但直接影响量产良率的环节，HM-10这类基于CC2541芯片的蓝牙模块，是目前低功耗蓝牙方案里应用面极广的一类，做它的三维结构建模，核心不是还原外观，而是给后续整机结构设计、PCB叠层适配、安装定位提供精准的边界参考。

　　从实际选型适配的角度看，这个模块采用标准的贴片式封装设计，板载射频走线采用板载PCB天线形式，不需要额外外接天线座，这就决定了它在整机内部安装时，天线区域必须避开金属遮挡、电池、大电流走线这些会影响射频性能的结构，建模时特意把天线区域的净空边界做了明确的结构标注，第一针引脚位置设置了零坐标基准，不管是做Altium里的PCB封装调用，还是做整机结构里的模块安装位避让，都能直接对齐坐标，不需要反复校准原点，这一点在多模块协同布局的设备里尤其重要，比如智能网关同时集成蓝牙、LoRa、WiFi模块时，统一的坐标基准能大幅减少结构干涉排查的工作量。

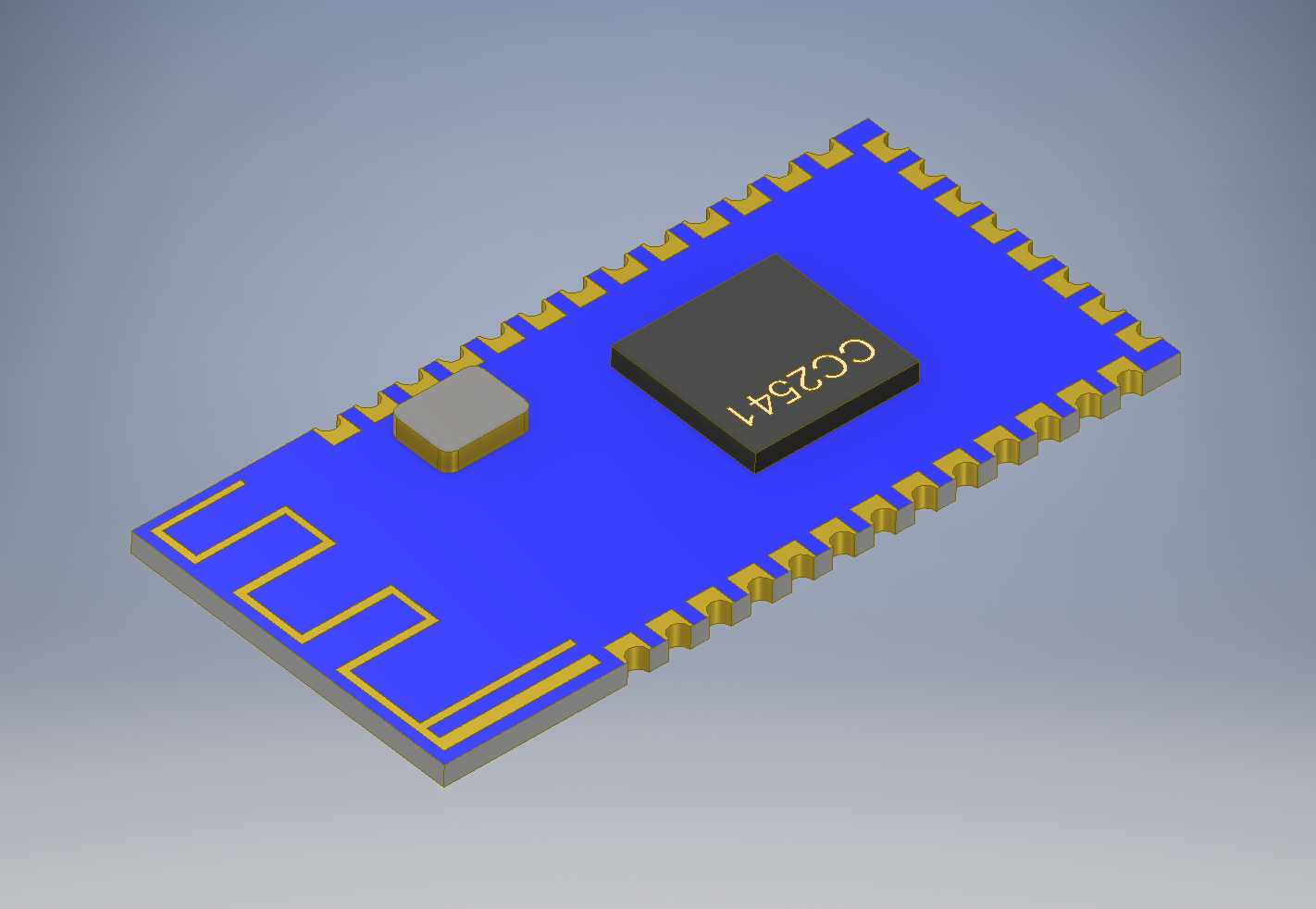

　　模块本体的结构分层很清晰，蓝色阻焊层的PCB基板厚度按照常规1.6mm板厚做了还原，边缘的半孔焊盘做了精准的齿状结构还原，每个焊盘的宽度、间距都严格按照实际量产模块的封装尺寸绘制，不会出现结构模型和实际PCB封装焊盘对不上的问题——很多工程师做结构设计时遇到过模块模型焊盘位置偏移，导致钢网开错、贴片时元件偏移的问题，这个模型在绘制时特意把焊盘的位置公差控制在0.05mm以内，完全满足SMT贴片的结构精度要求。板载的两个核心元件，主芯片CC2541采用QFN封装的黑色塑封结构建模，高度按照实际芯片2.2mm的塑封高度还原，旁边的晶振元件采用金属屏蔽封装的结构，高度1.2mm，两个元件的位置和实际模块的布局完全一致，在做整机外壳的内部避让槽设计时，可以直接参考这两个元件的最高高度来预留间隙，不需要额外打样实测元件高度，能缩短前期结构验证的周期。

　　从安装边界来看，这个模块属于表贴元件，不需要额外的固定孔位，依靠边缘焊盘焊接在主板上即可，建模时把模块底部的焊盘突出高度做了0.15mm的还原，对应锡膏焊接后的焊锡厚度，在做主板和外壳之间的间隙设计时，要注意模块整体最高处是主芯片位置，从PCB底面到芯片顶面的总高度控制在3.8mm以内，只要外壳内部在模块对应区域预留4mm以上的净空，就不会出现元件顶壳的问题。另外板载天线的位置在模块的一端，建模时特意把天线区域的PCB走线做了突出显示，提醒结构设计人员在这个区域的上下方3mm范围内不要布置金属结构件、不要走大电流电源线，否则会直接影响蓝牙的通讯距离和信号稳定性，很多消费电子类产品出现蓝牙信号弱、断连的问题，往往就是结构设计时天线区域被金属电池或者屏蔽罩遮挡导致的，这个模型在结构上做的明确标注，能帮结构工程师提前规避这类设计风险。

　　在实际的项目应用里，这个模块的三维模型可以直接导入各类结构设计软件，用于智能手环、无线传感器、工业数据采集终端、蓝牙门锁这类产品的结构布局，不需要重新绘制模块的外形轮廓，尤其是在做模块化产品设计时，直接调用这个模型可以快速完成主板上的模块位置排布，检查和周边元件、接口、结构筋位的干涉情况。另外模型的坐标原点设置在第一引脚位置，和PCB封装的原点完全对齐，在做结构和PCB的协同设计时，可以直接导入坐标对齐，不需要反复调整位置，能大幅提升结构和硬件设计的协同效率。很多工程师在做这类模块的建模时，往往只画一个方块代替，忽略了焊盘、元件高度、天线净空这些关键结构细节，导致后续设计反复修改，这个模型在绘制时完全按照实际量产模块的实测尺寸还原，每个结构细节都对应实际物料的参数，不管是做前期方案选型的结构评估，还是做量产阶段的结构图纸输出，都能直接使用，不需要二次修正。
