明纬IRM-20通孔式AC-DC电源模块结构

　　在工业控制板卡集成、小型自动化设备内置供电、物联网终端节点配电这类场景里，板载式AC-DC电源的选型一直是结构工程师需要反复核对边界的环节，明纬IRM-20这类通孔安装的电源模块，刚好填补了小功率直连市电、无需额外外围整流电路的板上供电需求缺口。从实际使用场景来看，这类模块不需要额外搭配电源外壳，直接通过引脚焊接在PCB板上就能完成市电到低压直流的转换，常见于工控PLC扩展模块、小型传感信号采集终端、楼宇智能控制节点、低压直流驱动的小型执行器配套供电场景，相比传统的分立式整流滤波电路，它把整流、变压、稳压、EMI滤波的所有元件都集成在塑封外壳内部，能大幅缩减板上供电部分的占用面积，减少工程师在电源部分的电路调试工作量。

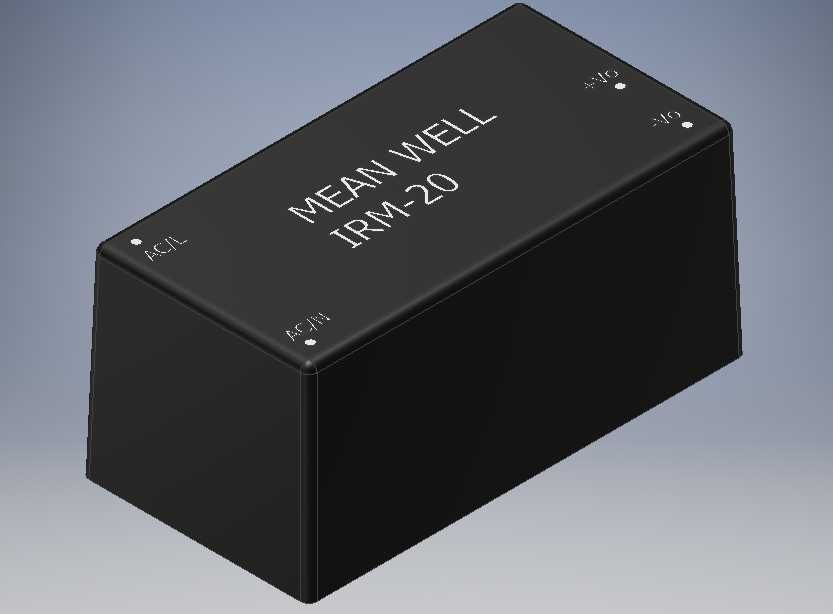

　　从设计思路上看，这款模块采用全封闭黑色阻燃塑封外壳，外壳表面直接丝印引脚定义标识，四个侧面分别对应交流输入、直流输出的引脚位置，引脚采用通孔直插设计，焊接时不需要额外做贴片回流的温度适配，对于小批量试制、手工焊接的样板来说适配性更强。外壳的边角做了小弧度倒角处理，没有尖锐的注塑飞边，在板上安装时不会和周边的接插件、电容元件产生结构干涉，顶面的丝印清晰标注了品牌型号与引脚极性，生产焊接环节的作业人员不需要额外查阅规格书就能快速核对引脚方向，减少反向接错的生产失误。

　　外形尺寸方面，这款模块属于紧凑型20W功率等级的板载电源，整体为长方体块结构，安装时的引脚跨距符合通用PCB设计的孔位规范，引脚伸出外壳底部的长度适配1.6-2.0mm厚度的常规工控PCB板，焊接后模块底面和PCB板面预留有微小间隙，既能避免焊接时助焊剂残留堆积在模块底部，也能给模块工作时的热量留出自然对流的散热空间。安装边界上，布局时需要在模块的交流输入引脚侧预留足够的安规爬电距离，周边不要布置高压敏感的信号走线，直流输出侧可以就近布置滤波电容，进一步降低输出纹波。模块本身的过载、过压保护电路全部内置，不需要外部额外添加保护元件，正常工作时依靠外壳自然散热就能满足满功率运行的温度要求，不需要额外加装散热片，进一步节省板上安装空间。

　　从功能特性来看，它可以直接接入通用市电交流输入，输出稳定的低压直流，输出电压的精度满足常规工控电路、传感电路的供电要求，内置的EMI滤波电路能抑制市电侧的传导干扰，避免电源本身的噪声影响板上微弱信号的采集精度。全密封的塑封外壳可以抵御常规车间环境里的粉尘、少量潮气侵蚀，相比开板式的电源模块，它的环境适应性更强，在没有额外密封外壳的小型设备里也能直接使用。对于做三维布局的结构工程师来说，建模时需要准确还原外壳的外形轮廓、引脚的位置与直径，还要注意模块顶面的丝印标识位置，在做整机BOM展示、装配工艺动画时能更直观呈现元件的安装方向，避免生产装配时出现极性装反的问题。在做PCB板框布局时，要提前核对模块的整体高度，避免设备上盖、周边的结构件和模块顶面产生干涉，尤其是在紧凑的壁挂式控制盒、小型传感终端外壳内部，这类电源模块往往是板上高度最高的元件之一，需要优先确定它的安装位置，再排布周边的低矮元件，才能最大化利用壳体内部的空间。
