TCD1500线阵CCD传感器集成电路结构

　　线阵CCD作为光电检测领域的核心感知元件，在工业尺寸测量、表面缺陷检测、光谱分析、高速图像扫描等场景中承担着光信号到电信号的转换职能，TCD1500作为经典的线阵CCD器件，其封装结构的精准建模对PCB布局、光学系统适配、整机结构集成有着直接的工程参考价值。做过高速检测设备结构设计的工程师都清楚，这类线阵传感器的安装精度直接决定成像质量，哪怕0.1mm的安装偏移或者引脚对位偏差，都可能导致像元对准偏差，最终出现检测数据跳变、图像边缘畸变的问题，因此在设计阶段拿到准确的器件三维模型，能大幅减少打样后的适配调整工作量。

　　从实际应用场景来看，TCD1500这类线阵CCD常被集成在薄膜表面瑕疵检测设备、线材外径测量仪、便携式光谱仪、高速文档扫描仪这类设备中，不同于面阵CCD的二维成像特性，线阵CCD依靠单行像元的高速逐行扫描，能够实现连续运动物体的高精度成像，尤其适合流水线式的连续检测工况。在这类设备的结构设计中，传感器的安装位需要同时兼顾光学镜头的对焦距离、PCB板的布线空间、外壳的开孔避让，模型还原的封装外形、引脚排布、感光窗口位置，都是结构设计时必须严格对齐的尺寸基准。

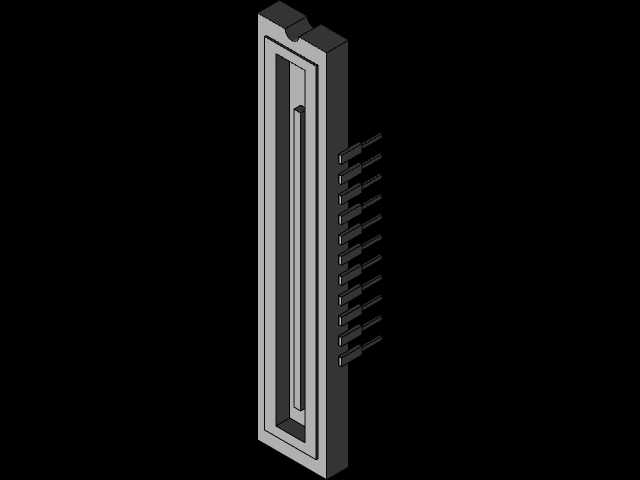

　　该模型还原了器件的双列直插封装结构，主体为长条形矩形塑封本体，一侧排布等间距的直插引脚，引脚的伸出长度、间距、折弯角度都按照实际器件的安装尺寸还原，塑封本体上的感光窗口位置做了精准的结构呈现，窗口的内凹深度、长宽尺寸直接对应实际器件的感光区域边界，在做光学系统设计时，可以直接以这个窗口面作为像面基准，调整镜头的工作距离和安装角度，避免出现离焦、视场遮挡的问题。

　　从设计思路上看，这类线阵CCD的封装结构优先保障感光区域的定位精度，引脚采用标准双列排布，既兼容传统波峰焊工艺，也能适配手工焊接的小批量试制场景，长条形的塑封本体在设计时考虑了PCB安装时的结构强度，本体厚度控制在合理范围，既不会因为过薄导致封装变形，也不会因为过厚占用过多的垂直安装空间。在建模过程中，对引脚的位置度做了严格约束，每个引脚的中心距都对应标准封装尺寸，避免导入PCB设计软件后出现引脚与焊盘对位偏差的问题，感光窗口的边框凸起结构也做了还原，这个结构在实际器件中用于保护内部的感光像元，同时也能在安装遮光罩时起到定位作用，减少杂散光进入感光区域造成的图像噪声。

　　在安装边界方面，模型明确了器件的最大外形轮廓尺寸，包括塑封本体的长宽高、引脚顶端到本体底部的总高度、引脚外侧的最大宽度，这些尺寸是设计PCB焊盘、传感器安装座、设备外壳避让槽的核心依据。比如在设计传感器安装座时，需要给塑封本体预留0.1-0.2mm的装配间隙，同时要保证安装座的定位面与感光窗口面的平行度公差控制在0.05mm以内，避免安装后传感器倾斜导致成像一侧清晰一侧模糊；引脚的伸出长度决定了PCB板与传感器本体之间的距离，这个距离需要预留出焊盘焊点的高度，同时还要考虑背面布线的空间，避免器件本体压到PCB表面的走线或者贴片元件。

　　很多刚接触光电检测设备设计的工程师，容易忽略传感器封装的细节结构，比如感光窗口的玻璃盖板厚度、引脚的成型角度，这些细节如果在建模时没有准确还原，很容易在整机装配时出现干涉，或者导致光学系统的实际对焦距离和设计值出现偏差。这个模型把器件的每一处结构细节都做了还原，包括塑封本体表面的脱模斜度、引脚根部的封装圆角、感光窗口的台阶结构，导入装配环境后可以直接做干涉检查、安装模拟，不需要再额外对照 datasheet 反复核对尺寸，能有效缩短结构设计的周期，减少因为尺寸偏差导致的加工返工。在做整机的热设计时，也可以基于这个模型的外形尺寸，评估传感器工作时的散热空间，因为CCD器件在长时间高速工作时会产生一定的热量，如果周围空间过于密闭，会导致器件温度升高，产生暗电流噪声，影响检测精度，借助准确的三维模型，可以提前规划散热通道的位置，保证传感器工作在合适的温度区间。
