带启闭标识的红色轮辐式闸阀操作手轮

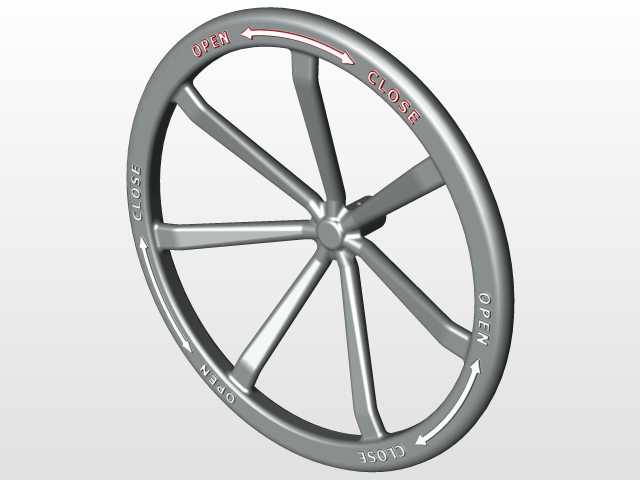

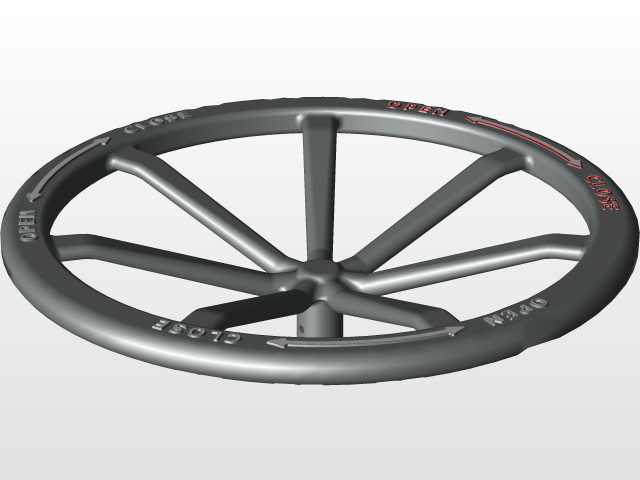

　　在工业管路系统的手动闸阀配置中，操作手轮是直接对接操作人员与阀门启闭机构的核心传力部件，这款轮辐式结构的手轮，主要适配公称通径在DN50至DN150区间的明杆或暗杆闸阀，常见应用场景涵盖化工介质输送管线、市政给排水管网、暖通空调水系统、中小型锅炉蒸汽管路等需要人工手动调节管路通断的工况，区别于小型球阀的扳把式操作件，闸阀的启闭行程更长，需要更大的操作力矩来克服阀杆螺纹副摩擦、闸板与阀座的密封面压紧力，因此手轮的结构设计直接决定了现场操作的便捷性与可靠性。从结构设计逻辑来看，这款手轮采用九根等角度分布的轮辐连接中心轮毂与外缘轮圈，轮辐截面做了渐变式加厚处理，靠近轮毂位置的截面尺寸更大，能够有效传递操作扭矩时的弯曲应力，

　　避免长期施力后出现轮辐断裂变形的问题；中心轮毂位置预留了与阀杆顶端配合的安装孔位，孔内可加工方榫、键槽或者螺纹结构，根据不同闸阀的阀杆连接形式做适配，安装时需要保证手轮端面与阀杆轴线的垂直度偏差不超过0.5mm，避免操作时出现偏磨卡滞。手轮外缘的轮圈表面做了圆弧过渡处理，没有尖锐棱角，操作人员戴劳保手套握持时不会出现硌手、打滑的问题，轮圈表面沿周向交替压铸有OPEN与CLOSE的英文字样，同时搭配同方向的箭头标识，能够直观指示阀门的启闭旋转方向，避免现场操作人员误操作反向施力导致阀杆弯曲或者手轮破裂，这类标识直接在铸造环节一体成型，不会因为长期触摸、油污附着出现标识脱落模糊的问题，相比后期粘贴的标识耐用性提升明显。

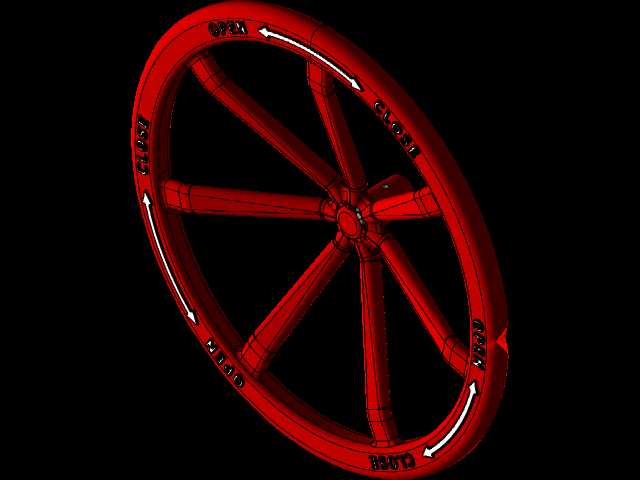

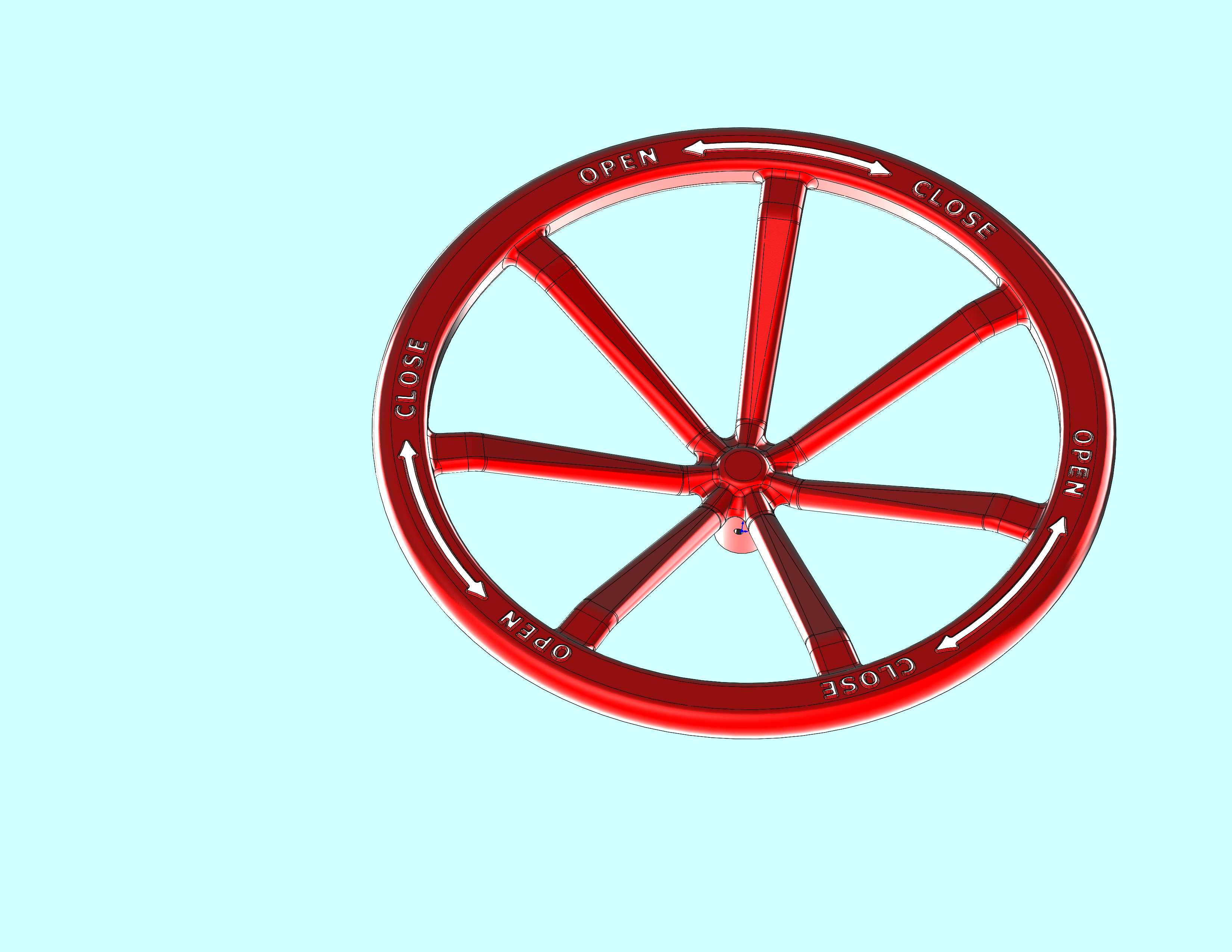

　　手轮整体采用亮红色的表面处理，一方面是工业现场的安全色标识，能够快速在密集排布的管路集群中定位到阀门操作位置，另一方面红色涂层也能起到基础的防锈防腐作用，适配车间、泵房等存在一定湿度、少量油污的常规工业环境，若应用在强腐蚀工况则需要额外更换不锈钢或者工程塑料材质的同结构手轮。从安装边界尺寸来看，这款手轮的外缘直径约为200mm，这个尺寸是经过力矩核算的：成年人单手握持轮缘操作时，单臂施加约150N的切向力即可产生30N·m的操作扭矩，足够驱动常规中低压闸阀完成全行程启闭，不需要额外加装加力杆，避免力矩过大损坏闸板密封结构；手轮的轴向厚度约为35mm，安装后不会过度占用阀杆上方的操作空间，在管路并排布置间距较小的场景下，

　　相邻手轮之间不会出现干涉，预留的操作间隙足够人员完成单手或者双手握持操作。在实际选型匹配时，需要注意手轮中心安装孔的尺寸与阀杆顶端的配合公差，过松的配合会导致操作时出现旷量，长期使用会磨损连接结构，过紧则会导致安装拆卸困难，后期维护更换时需要敲击才能拆下手轮，容易损伤阀杆表面的防锈层；另外轮辐的分布角度也做了等均分处理，每根轮辐之间的夹角为40度，不管手轮旋转到哪个角度，都至少有两根轮辐处于方便施力的位置，操作人员不需要大幅度调整站位就能完成连续的启闭操作，尤其是在阀门处于半开位置需要微调开度时，均匀分布的轮辐能够提供更稳定的施力点，方便控制旋转角度来调节管路介质流量。
