AV-010 EMEK型空气释放放气阀结构

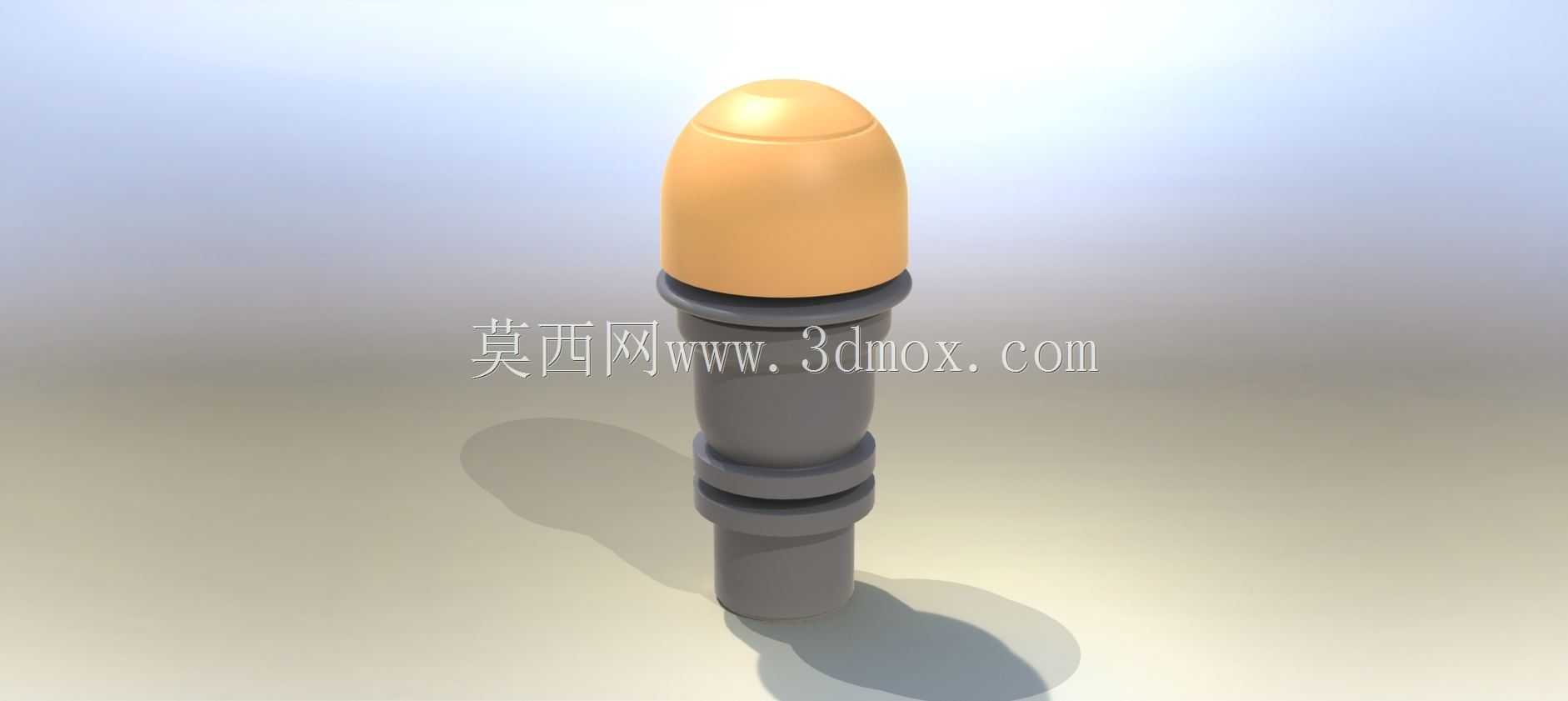

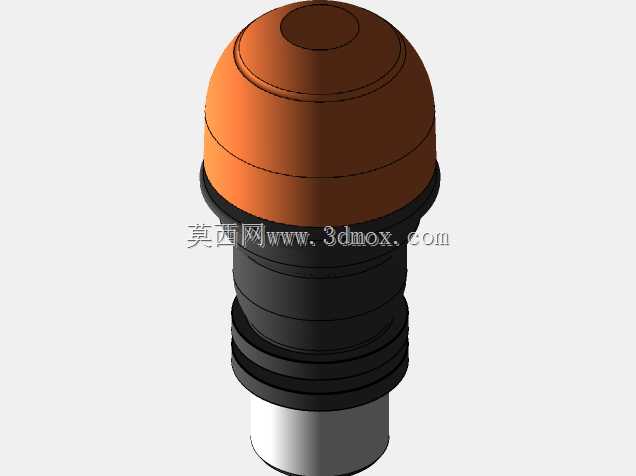

　　在闭式流体管路系统的日常运行中，dissolved gas 以及系统充注时混入的空气会逐渐在管路高点、设备腔体顶部聚集，若不能及时将这部分气体排出，会引发管路气阻、介质输送效率下降、局部气蚀损伤管壁与元件、压力检测数据失真等一系列问题，这款放气阀就是针对这类工况设计的自动排气元件，常被应用在给排水管路、小型液压回路、采暖水循环系统、气动控制管路的高点位置，承担自动排出系统内积聚空气、稳定管路运行压力的作用。从结构设计来看，这款阀件采用了弹头状的顶部端盖与阶梯式柱形阀体组合的构型，顶部的弧形端盖一方面可以避免外部灰尘、淋水直接堆积在阀件顶部，减少异物侵入阀腔的概率，另一方面圆滑的曲面也不会在安装、检修过程中对操作人员造成尖锐磕碰，

　　适配车间、户外管路等多种安装场景的安全要求。阀体下部的多道环形凸台结构，是为插装式安装设计的定位与密封结构，安装时可以直接插入对应规格的预制安装孔内，配合O型密封圈即可实现径向密封，不需要额外配置法兰或者螺纹连接副，大幅缩减了安装空间占用，尤其适合在布局紧凑的集成阀岛、小型设备腔体上使用，安装时只需要保证插入深度匹配凸台的定位尺寸，即可确保阀件的安装垂直度，避免倾斜导致的内部浮体（或感压元件）卡滞。从功能实现逻辑上，这款阀件的内部流道经过了优化，当系统内积聚的气体上升到阀腔内部时，气体会挤占阀腔内的介质空间，带动内部的启闭元件动作，打开顶部的微小排气孔将气体排出，当气体排尽后，介质进入阀腔，带动启闭元件复位封闭排气孔，避免介质泄漏，

　　整个排气过程不需要人工干预，可以在系统带压运行状态下自动完成排气作业。设计过程中针对阀件的安装边界做了明确的约束，阀体的外径尺寸与安装孔采用间隙配合，公差控制在适合O圈密封的范围内，多道环形槽的间距匹配常规管路壁厚的尺寸范围，既可以适配薄壁管路的安装，也能在厚壁设备腔体上稳定固定，顶部端盖的外径大于阀体主体直径，安装到位后可以形成轴向的限位，避免阀件在管路压力波动时被推入管路内部。不同于大口径的工业排气阀，这款小型放气阀的排气量经过匹配设计，针对的是系统运行过程中缓慢析出的少量游离气体，不需要承担大流量排气的功能，因此整体结构做了紧凑化处理，整体重量较轻，不会在管路高点形成过大的附加载荷，也不需要额外的支撑结构，

　　直接插装固定即可满足长期运行的强度要求。在实际选型应用中，这款阀件适配的系统压力范围覆盖常规民用给排水、小型工业水循环、低压气动系统的常用压力区间，内部的启闭元件采用耐常规水、液压油、压缩空气冷凝水的材质，不会因为长期接触介质出现腐蚀、溶胀导致的动作失效，弹头状的顶部结构也可以在低温环境下减少结霜、结冰对排气动作的影响，避免排气孔被冰屑堵塞。建模过程中对阀件的各部分配合公差做了还原，环形密封槽的深度、宽度尺寸符合对应线径O型圈的安装要求，顶部端盖与阀体主体的连接结构也做了细节还原，能够直接用于管路系统的装配干涉检查、安装布局模拟，也可以作为阀件选型时的尺寸参考，帮助设计人员提前确认安装空间是否满足要求，避免现场安装时出现空间不足、密封配合尺寸不匹配的问题。
