丹佛斯制冷管路视液镜结构设计

　　在商用制冷、中央空调、冷冻冷藏机组的管路系统中，视液镜是不可或缺的管路辅助元件，这款丹佛斯款式的视液镜，核心作用是让运维与调试人员直观观察管路内制冷剂的流动状态、含水量情况，判断系统是否存在缺氟、脏堵、冰堵或者冷媒含水量超标的问题，是制冷系统调试、日常巡检、故障排查的核心可视化部件。

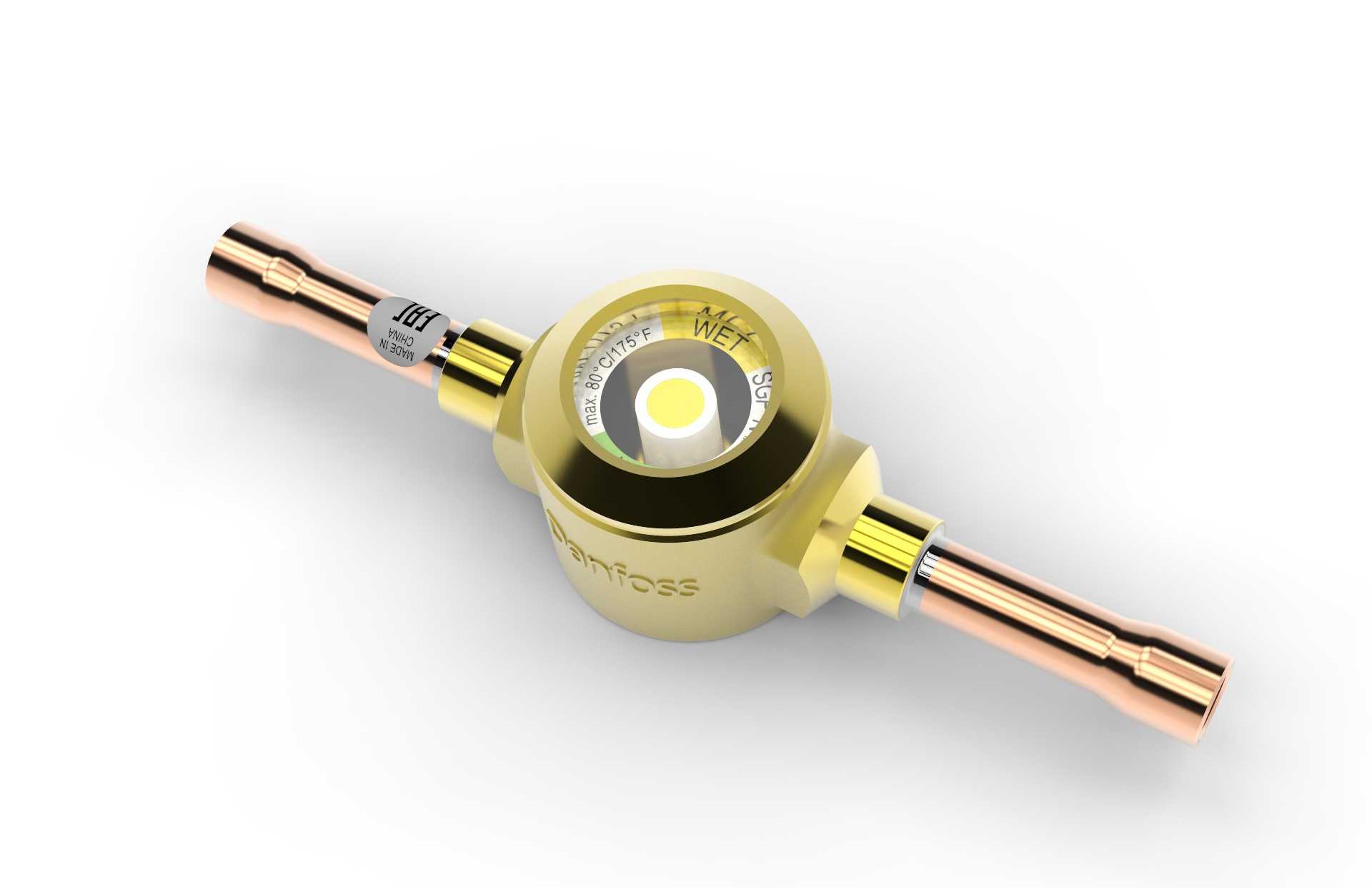

　　从结构设计来看，这款视液镜采用黄铜锻造阀体作为主体承压结构，黄铜材质的抗冷媒腐蚀性能、耐压强度都适配制冷系统的常规工作工况，阀体两端采用扩口式紫铜接头，和制冷系统常用的紫铜管路可以直接采用钎焊连接，焊接时的热影响区控制经过结构优化，焊接过程中不需要拆解阀体就能完成施工，避免拆装导致的密封件损伤、杂质进入阀体的问题。阀体中部的观察窗体采用高强度钢化玻璃，玻璃和黄铜阀体之间采用耐冷媒、耐高低温的密封结构，能够承受系统运行时的压力波动、温度交变，不会出现渗漏、玻璃碎裂的问题，观察窗内置的湿度指示芯体，会根据管路内冷媒的含水量变化呈现不同的颜色，运维人员不需要拆解管路，就能直接判断系统干燥程度，确定是否需要更换干燥过滤器。

　　从安装边界来看，这款视液镜的接头尺寸适配常规制冷管路的常用管径，阀体整体的通径设计和管路通径保持一致，不会在视液镜位置产生额外的流阻，避免影响冷媒的正常输送，阀体的外形采用六角结构设计，安装时可以用普通扳手夹持固定，不需要专用工装就能完成拧紧定位，安装位置通常选在干燥过滤器之后、膨胀阀之前的液管段，这个位置的冷媒处于过冷液态，观察结果最准确，能够直接反映进入节流元件前的冷媒状态，避免气态冷媒干扰观察判断。

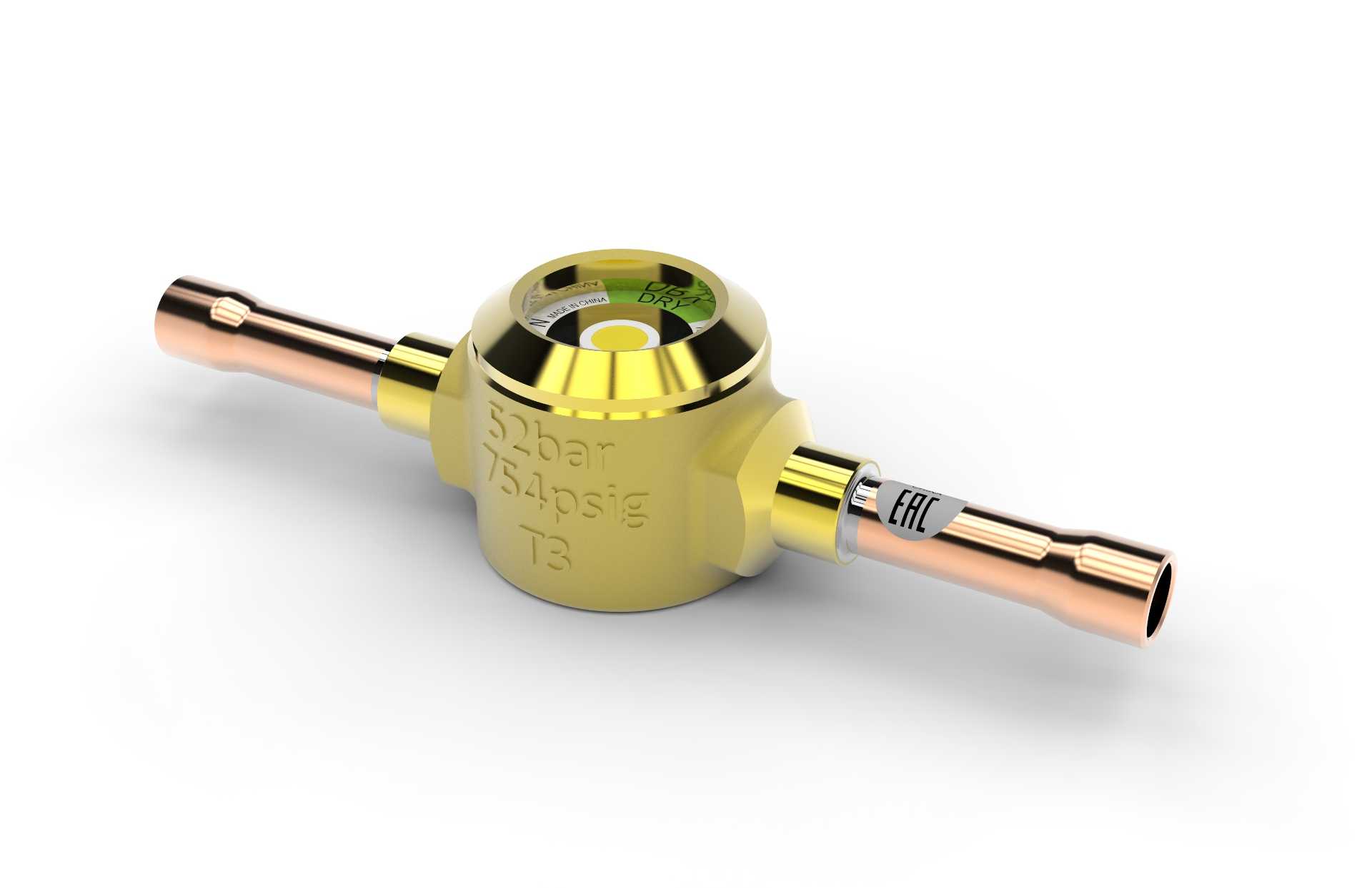

　　在功能设计上，这款视液镜除了基础的液流观察、湿度指示功能，阀体上标注的压力参数明确了产品的承压上限，适配常规氟利昂类制冷剂的系统工作压力，两端的接头经过退火处理，焊接时不容易出现开裂、氧化过深的问题，观察窗的视角经过优化，站在管路侧面就能清晰看到内部的液流状态和指示芯颜色，不需要刻意调整观察角度，日常巡检时可以快速完成状态确认。

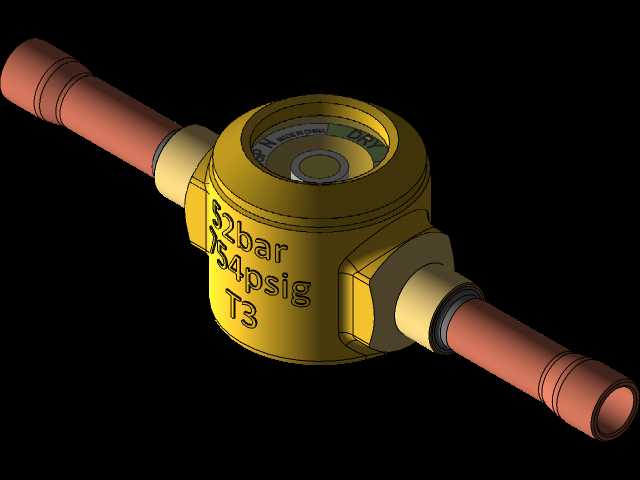

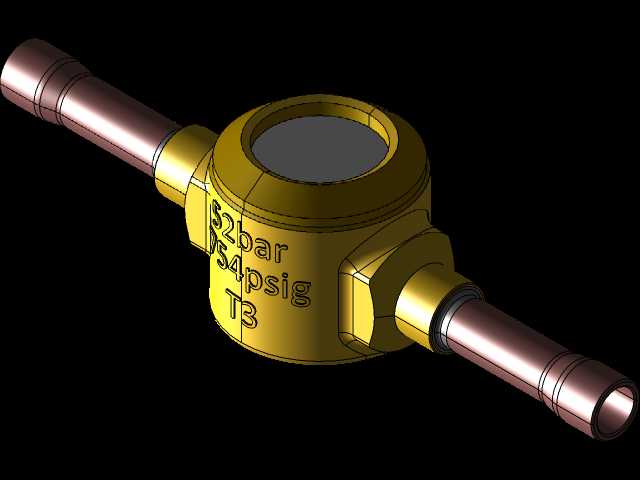

　　建模过程中，需要重点还原黄铜阀体的锻造纹理、紫铜接头的表面质感、观察窗玻璃的通透效果，阀体上的标识刻印、EAC认证标识的位置和深度都要和实物一致，接头的扩口角度、焊接端的尺寸公差要符合制冷管路的连接标准，密封结构的细节虽然在外部不可见，但建模时也要考虑内部流道的平滑过渡，还原真实产品的流道设计，避免出现流道突变的结构错误。

　　实际工程应用中，这类视液镜的选型需要匹配系统的管径、工作压力、制冷剂类型，安装时要注意焊接时的冷却处理，避免高温传导到观察窗位置导致玻璃开裂、密封件老化，系统运行过程中，如果观察窗内持续出现气泡，通常说明系统冷媒充注量不足或者存在压降过大的问题，如果指示芯显示含水量超标，要及时更换干燥过滤器，避免水分在系统内结冰导致节流元件冰堵，影响制冷系统的正常运行。这款视液镜的结构紧凑，占用管路安装空间小，不需要额外的安装支架，直接串接在管路中就能完成固定，适配绝大多数中、小型制冷机组的管路布局，在冷库机组、冷水机组、商用空调、冷链设备中都有广泛的应用。
