ZF06涡旋制冷压缩机结构设计

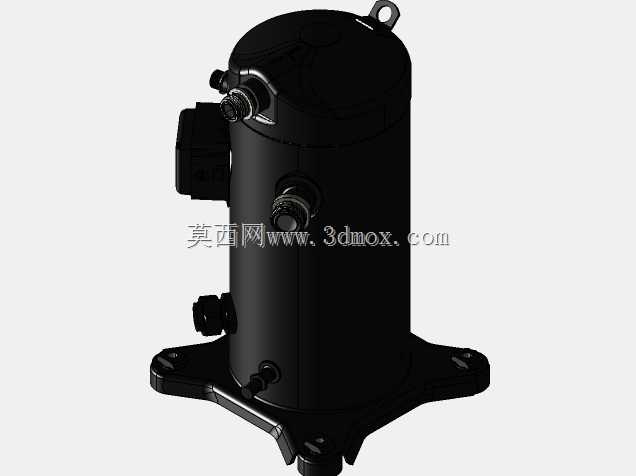

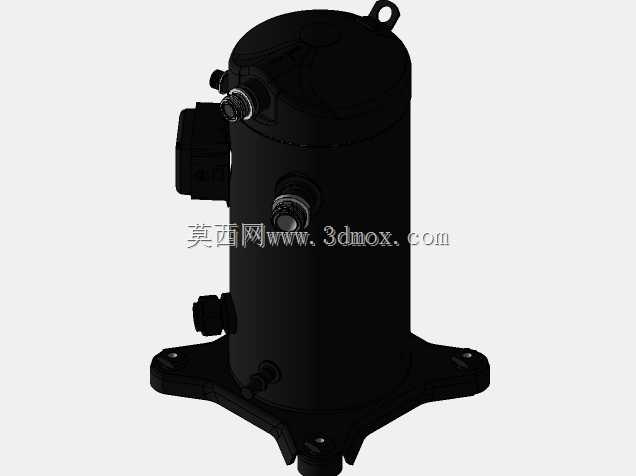

　　这款涡旋压缩设备的三维结构设计，首先要匹配商用低温制冷场景的实际安装需求，在做结构排布时，先确定了涡旋盘的核心啮合参数，动静涡旋盘的型线采用修正渐开线设计，避免运转过程中出现余隙容积过大的问题，保证冷媒压缩过程的容积效率维持在较高水平。从安装边界来看，整机的安装脚位采用对称四点式布局，适配常规风冷冷凝机组、户式采暖热泵的机架安装孔位，不需要额外做转接支架就能直接固定，吸排气口的位置设置在壳体侧上方，和常规管路走向匹配，减少现场配管的弯折次数，降低管路阻力损失。

　　在功能特性设计上，涡旋结构本身没有往复运动部件，运转时的动平衡性能更好，相比同冷量的活塞式压缩机，整机振动幅度更小，对安装基座的承重和减震要求更低，适合用在对噪音控制有要求的商超冷柜、小型低温冷库、户式水机采暖系统里。设备内部的防自转机构采用十字滑环结构，在建模时特意校核了滑环的滑动行程和配合间隙，保证动涡旋盘在公转过程中不会出现自转，同时避免间隙过大带来的运转撞击噪音，曲轴部分的支撑采用双轴承布局，靠近电机端和涡旋端分别设置径向支撑，平衡曲轴运转时的径向力，延长轴承的使用寿命。

　　设计过程中还考虑了实际运维的需求，壳体的密封面采用平面法兰加密封圈的结构，拆解维修时不需要破坏壳体焊接结构，日常更换易损件的操作更简便。电机腔和压缩腔之间设置了专门的回油通道，保证冷冻油能够顺利回流到曲轴箱，避免压缩腔带油过多影响换热效率，同时保证运动部件的润滑充足。在外形尺寸的控制上，整机的径向尺寸控制在同冷量转子压缩机的尺寸范围内，高度方向预留了接线盒和排气阀的安装空间，能够直接替换同冷量的其他类型压缩机，不需要对原有机组的机箱尺寸做修改，适配现有设备的升级替换需求。

　　从应用场景的适配性来看，这款结构的压缩机能够适配R404A、R22等多种常用冷媒，蒸发温度覆盖低温制冷区间，既可以用在商用冷藏冷冻设备的制冷系统里，也能搭配四通阀使用在空气源热泵采暖系统中，在低温环境下依然能维持稳定的输出能力。建模时对所有配合面都做了公差匹配，涡旋盘的啮合间隙控制在合理范围内，既避免运转时出现型面刮擦，也防止间隙过大导致冷媒内泄漏，影响压缩效率。壳体的壁厚根据承压要求做了差异化设计，高压区域的壁厚满足长期耐压需求，低压区域在保证强度的前提下做了轻量化处理，降低整机的整体重量，方便现场搬运和安装。

　　在气流组织的设计上，吸气口直接连通电机腔，低温的冷媒蒸汽先经过电机绕组带走电机运转产生的热量，再进入涡旋压缩腔，既提升了电机的冷却效果，也能让冷媒在进入压缩腔前有一定的过热度，避免液击风险。排气口设置了单向阀结构，停机时能够快速切断高低压腔的连通，避免高压侧冷媒倒灌导致压缩机反转，同时减少下次启动时的负载，提升启动的可靠性。整个三维模型的结构完全按照实际加工装配逻辑搭建，每个零部件的装配关系都和实际生产一致，能够直接用来做装配干涉检查、管路应力校核，也能作为设备选型时的结构参考，帮助设计人员快速完成机组的整体布局设计，减少前期方案设计的反复调整工作量。
