轮式滑移装载机小型工程作业设备结构

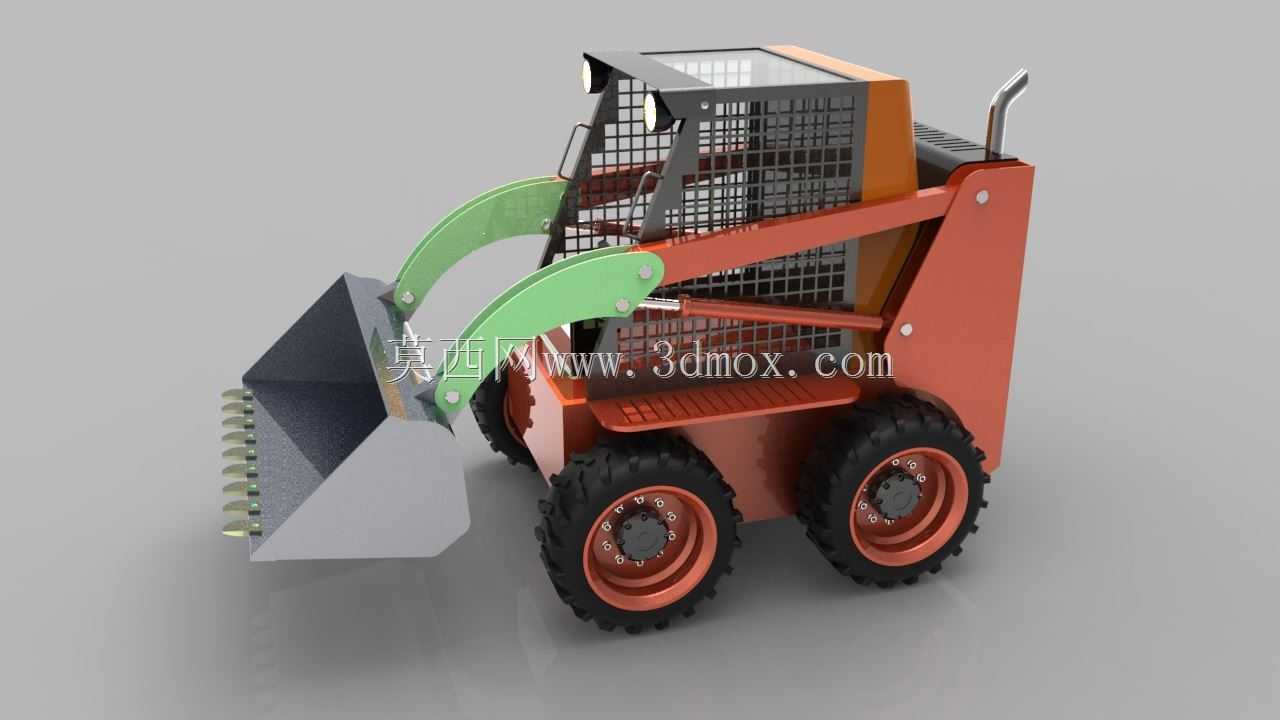

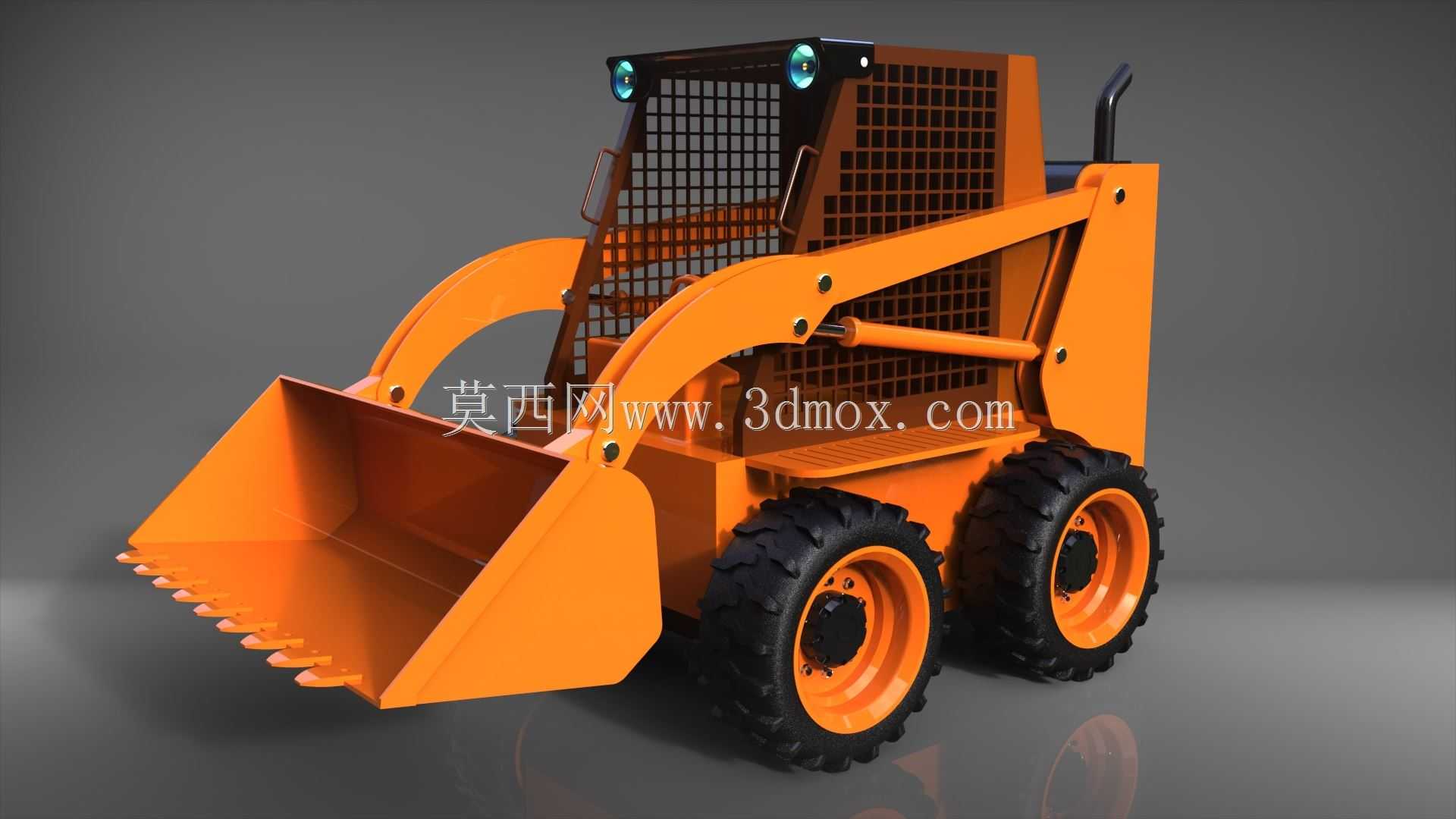

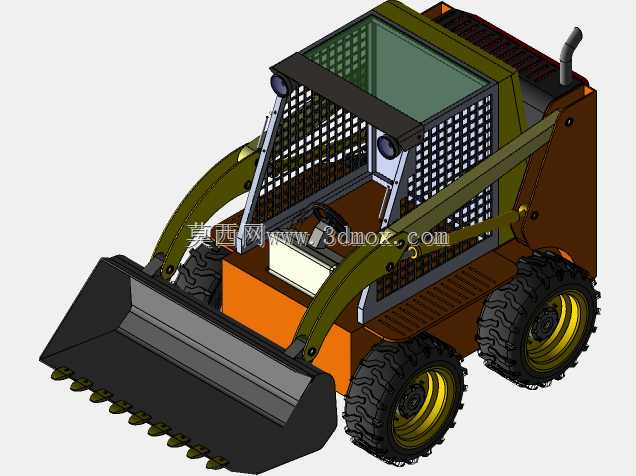

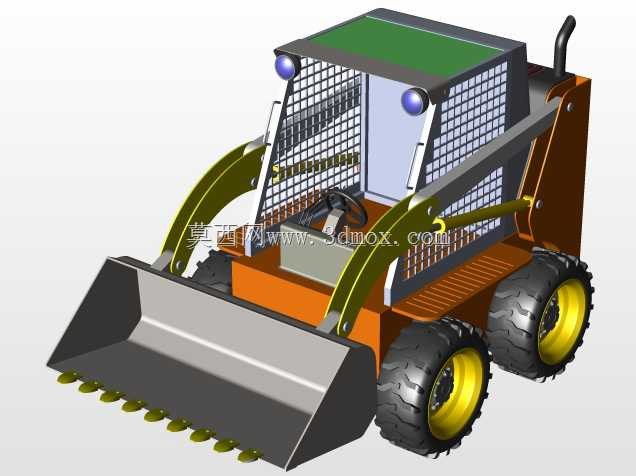

　　这款轮式滑移转向装载设备的三维结构，核心围绕狭小空间作业场景做适配设计，区别于常规轮式装载机的大转弯半径局限，该设备采用左右轮独立驱动的滑移转向逻辑，可实现原地360度转向，在厂区车间内部物料转运、市政巷道清障、仓储库区堆料整理、园林场地土方整理这类空间受限的作业场景中，能大幅降低作业对通行宽度的要求，常规同装载量级的铰接式装载机需要至少4米以上的转弯通道，这款设备的转向通道宽度仅需比自身车身宽度多出300毫米即可完成转向动作，适配很多大型设备无法进入的狭窄作业面。

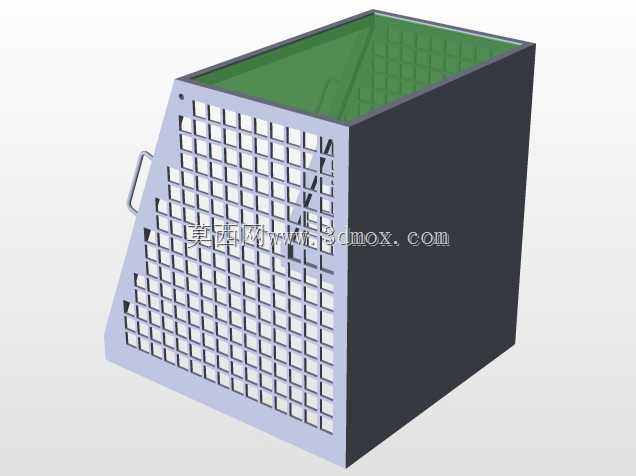

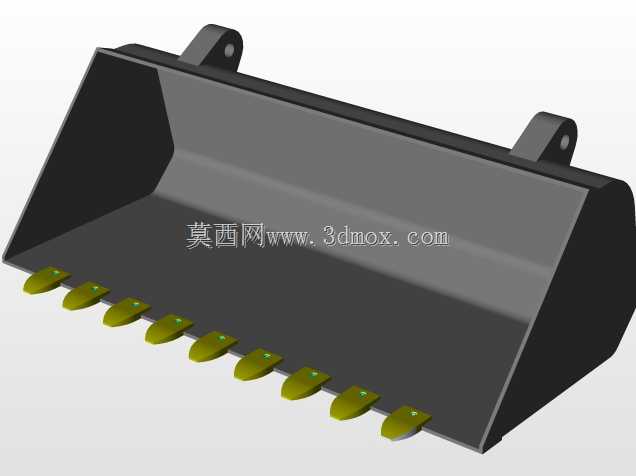

　　从功能特性来看，设备前端配置的通用铲斗采用带斗齿的焊接结构，斗齿采用可更换的快装设计，磨损后无需整体更换铲斗，仅需拆卸固定销即可替换斗齿，降低日常运维的配件成本；铲斗的举升臂采用双侧对称的箱型焊接结构，臂架内部预留液压管路的走管空间，避免管路外露在作业过程中被物料剐蹭破损，举升臂的铰接点位置经过载荷分布优化，在最大举升高度时，铲斗的卸料角度可达到45度以上，保证粘性物料也能顺利卸出，不会出现斗内积料的情况。设备的驾驶室采用防落物的网格防护结构，框架采用高强度矩形管焊接成型，顶部和前部的网格间隙控制在30毫米以内，既可以保证驾驶员的操作视野，又能阻挡作业过程中飞溅的碎石、物料块撞击驾驶员，驾驶室内部的操作空间按照人机工程尺寸做布局，操纵杆的布置位置在驾驶员手臂自然下垂的可及范围内，长时间操作不易产生疲劳。

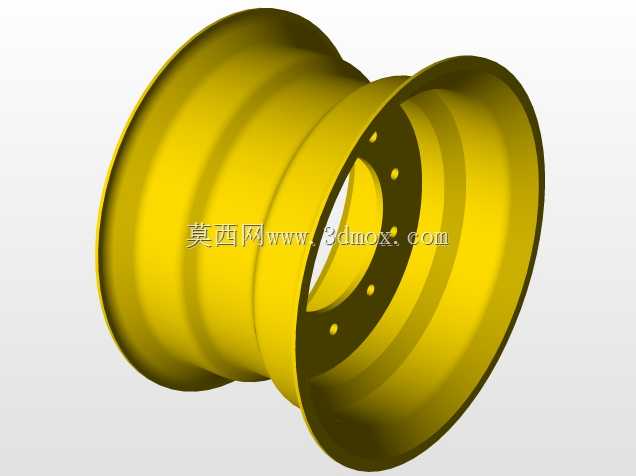

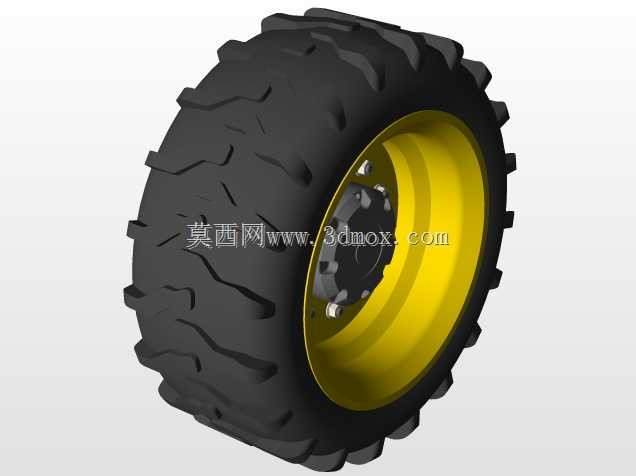

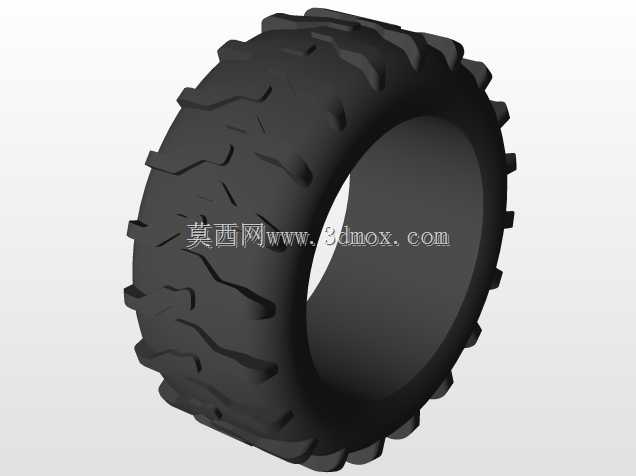

　　设计思路上，这款设备优先考虑了紧凑性与维护便利性的平衡，动力舱布置在驾驶室的后下方，舱体的侧护板采用快拆式的固定结构，日常检查油液、更换滤芯、检修管路时，无需拆解大量覆盖件，单人即可快速打开侧护板完成维护操作；行走系统采用四个等直径的越野花纹轮胎，轮辋采用分体式结构，轮胎被扎损后拆卸更换更加便捷，轮胎的载荷参数匹配设备满载时的总重量，单轮额定载荷覆盖满载时单轮最大接地压力的1.2倍安全系数，保证在不平整的碎石、泥土地面作业时，轮胎不会出现过载爆胎的问题。设备的液压系统采用集中阀组布局，所有液压控制阀块都安装在车身中部的防护舱内，避开了物料容易冲击的前部和底部位置，液压管路的走向全部沿车架内侧布置，每间隔300毫米设置一个管路固定管夹，避免设备作业振动导致管路接头松动漏油。

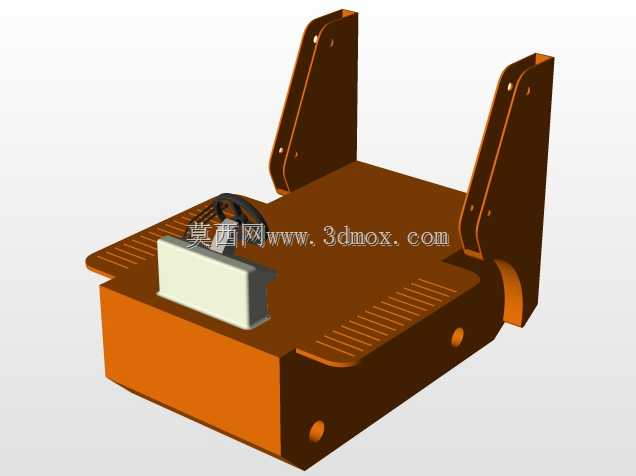

　　外形尺寸方面，这款设备的总长度（含铲斗）控制在2.6米以内，车身宽度控制在1.1米，总高度（含防护顶棚）在1.9米以内，可以直接通过常规的2米高厂房门、1.2米宽的巷道入口，适配室内拆除、楼层内物料转运这类对设备尺寸有严格限制的场景；安装边界上，前端工作装置的快换接口采用行业通用的滑移机具接口标准，除了标配的铲斗之外，还可以直接适配破碎锤、清扫器、抱夹、挖斗等多种属具，更换属具时仅需操作快换手柄即可完成锁定，无需额外的工具拆装，单设备可覆盖多种不同的作业需求，降低施工方的设备采购成本。设备的重心位置经过反复校核，在铲斗满载举升到最高位置时，整车的重心依然落在四个轮胎的接地支撑面范围内，不会出现前倾失稳的问题，在坡度不大于15度的坡面上作业时，也能保证足够的稳定性，不会发生侧翻风险。车架主体采用厚钢板焊接的箱型结构，所有铰接位置都镶嵌耐磨衬套，衬套采用自润滑材质，日常作业中无需频繁加注润滑脂即可保证铰接部位的转动顺畅，减少日常维护的工作量。
