蜗壳结构离心式涡轮流体机械结构

　　该结构为流体输送与能量转换场景下的离心式涡轮核心总成，常见于中小型水力能量回收、低压流体输送、循环水系统动力单元等工况，核心作用是通过叶轮的高速旋转，将输入的机械能转化为流体的压力能与动能，实现流体的定向增压输送，或是在反向工况下将流体的动能与压力能转化为旋转机械能输出，适配清水、低粘度无颗粒流体的工作介质，在小型供水增压、工业循环冷却、微型水力发电、流体实验台架等场景中作为核心动力或能量回收部件使用。

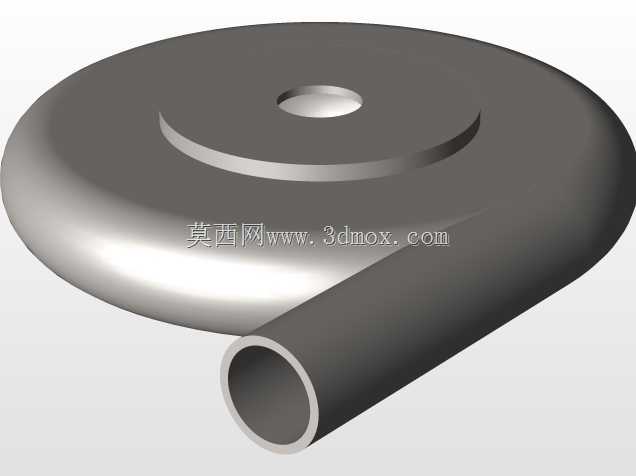

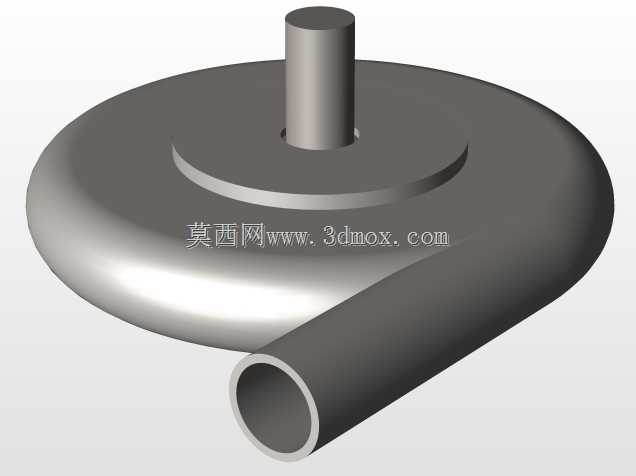

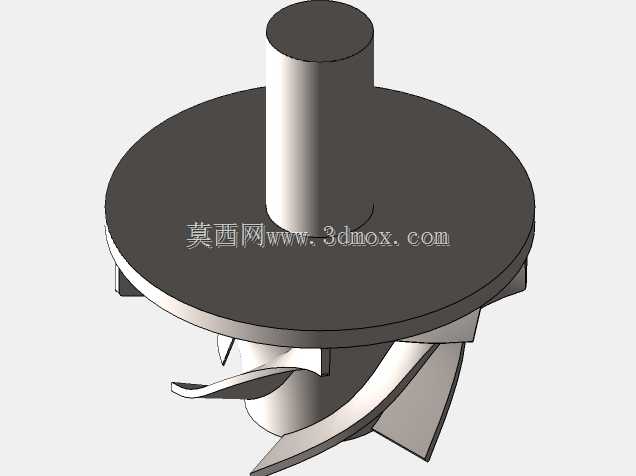

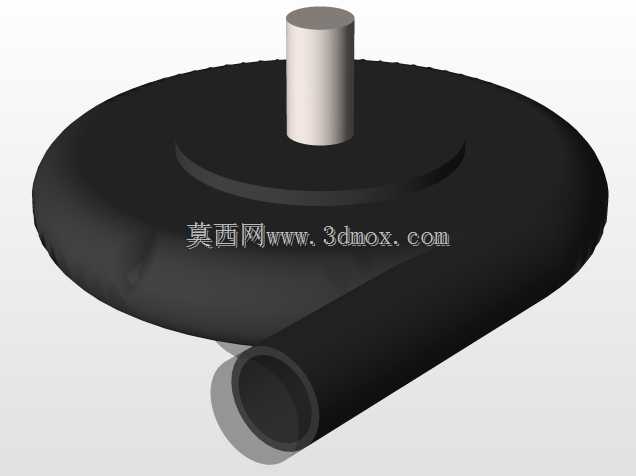

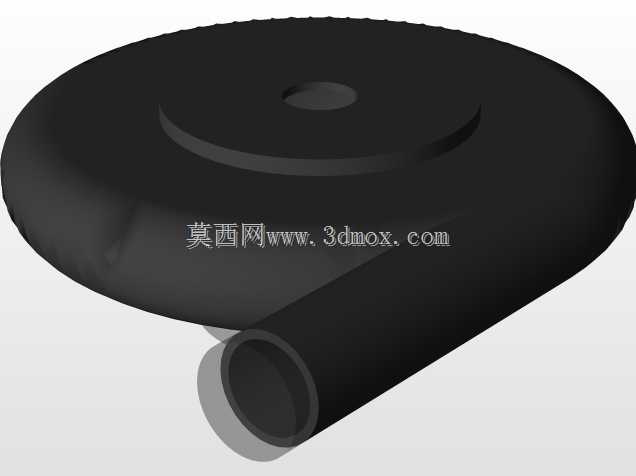

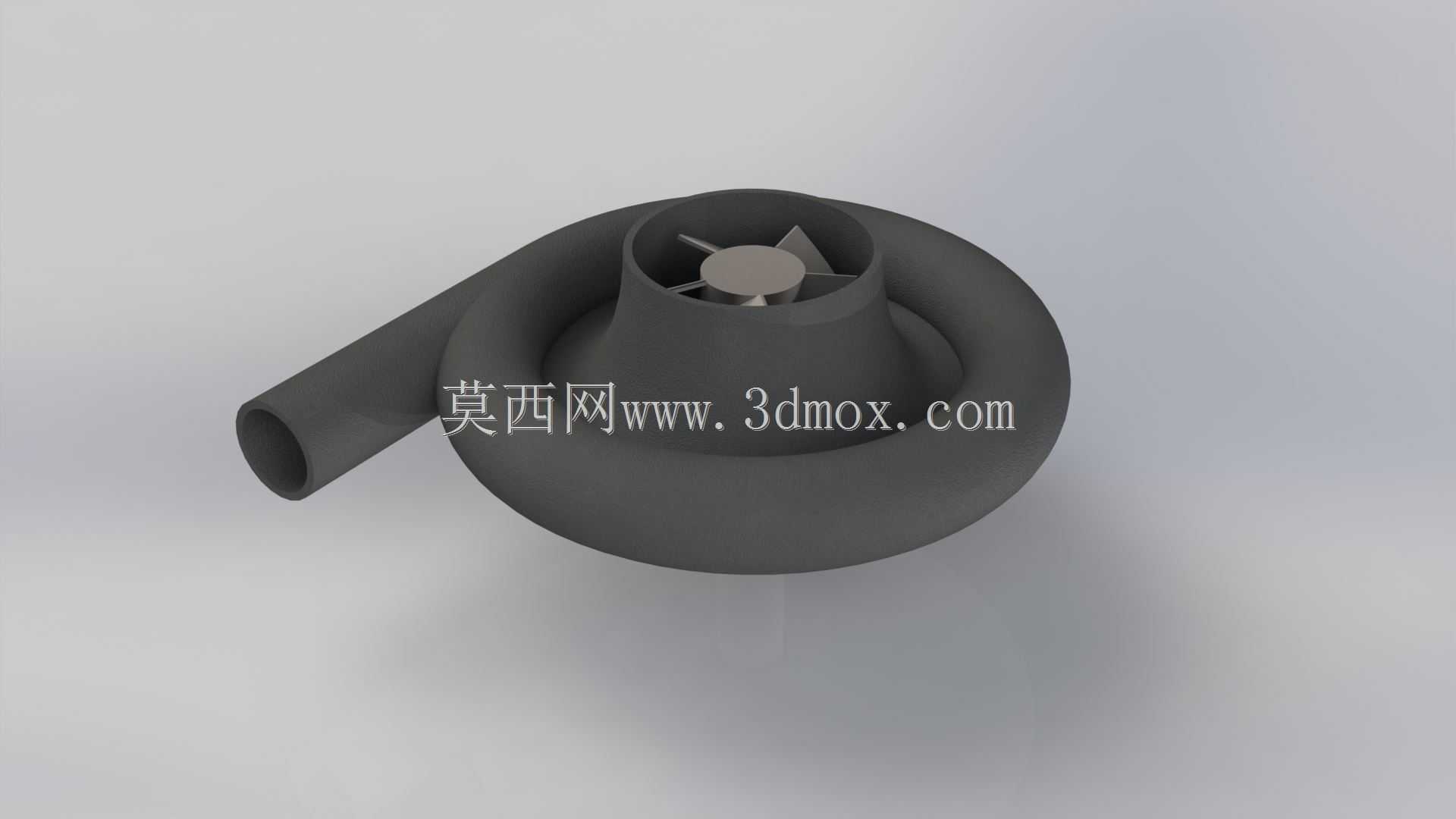

　　从结构功能特性来看，该总成采用单吸式径向进水、切向出水的经典离心式布局，核心过流部件包含蜗壳流道、内置叶轮、中心导流锥、侧向进出水连接段四个部分。蜗壳采用等变截面螺旋流道设计，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体平稳收集，逐步降低流体流速，将部分动能转化为压力能，同时减少流道内的水力冲击与涡流损失，蜗壳内壁做光滑过渡处理，无明显直角转折，尽可能降低流体沿程阻力。内置叶轮为闭式径流叶轮，叶片采用后弯式设计，叶片数量适配小流量高扬程工况需求，叶片前缘做圆弧修型，减少流体进入叶轮流道时的冲击损失，叶轮与中心导流锥采用同轴定位结构，导流锥的曲面过渡能够引导轴向进入的流体平稳转向径向，避免在叶轮入口处形成脱流与漩涡，提升叶轮入口的过流效率。侧向出水段采用等径直管结构，与蜗壳切向位置平滑连接，出口端可直接对接标准管路，无需额外过渡接头，减少管路连接的局部阻力损失。

　　从设计思路层面，该结构优先平衡了水力效率与结构易加工性，整体采用一体化蜗壳与分体式叶轮的装配结构，蜗壳为整体式铸造或3D打印成型结构，无需额外拼接流道，避免了拼接缝隙带来的流道凸起与泄漏风险；叶轮与中心轴的连接采用定位孔加键槽的常规连接方式，适配标准直径的旋转轴，安装时无需定制特殊连接件，降低装配难度。设计过程中针对小流量工况下的流道特性做了优化，蜗壳的隔舌位置做了圆角修型，减少隔舌处的流体冲击与脉动，降低设备运行时的振动与噪音，同时叶轮与蜗壳内壁之间的间隙控制在合理范围，既避免间隙过大导致的流体回流损失，也防止间隙过小出现叶轮与蜗壳的刮擦故障，兼顾运行效率与装配容错空间。

　　在外形尺寸与安装边界方面，该涡轮整体为蜗壳类对称布局，主体最大外轮廓为圆形蜗壳结构，侧向出水管沿蜗壳切向水平伸出，进水方向沿叶轮轴线方向垂直于出水管轴线，整体安装占用空间紧凑，无外凸的复杂结构。安装时可通过蜗壳外壁的预留安装耳座（图中未完全展示，为该类结构常规配置）固定在安装基座上，轴向进水端可对接进水管道或进水室，侧向出水端对接出水管道，安装时需要保证叶轮轴线与驱动轴的同轴度偏差在允许范围内，避免运行时出现轴系振动。进出水接口的通径匹配常规低压流体管路的标准通径，可直接与同通径的管路通过法兰或卡箍连接，无需做变径处理。设备运行时的旋转方向与蜗壳螺旋方向匹配，安装时需要注意驱动轴的旋转方向标识，避免反向旋转导致流体输送方向反向、效率骤降的问题。该结构的整体重量集中在蜗壳主体部分，安装基座需要承受设备自重与运行时的流体反推力，固定时需要保证连接螺栓的强度满足运行载荷要求，避免运行过程中出现连接松动。
