管道系统用泵稳压器结构设计

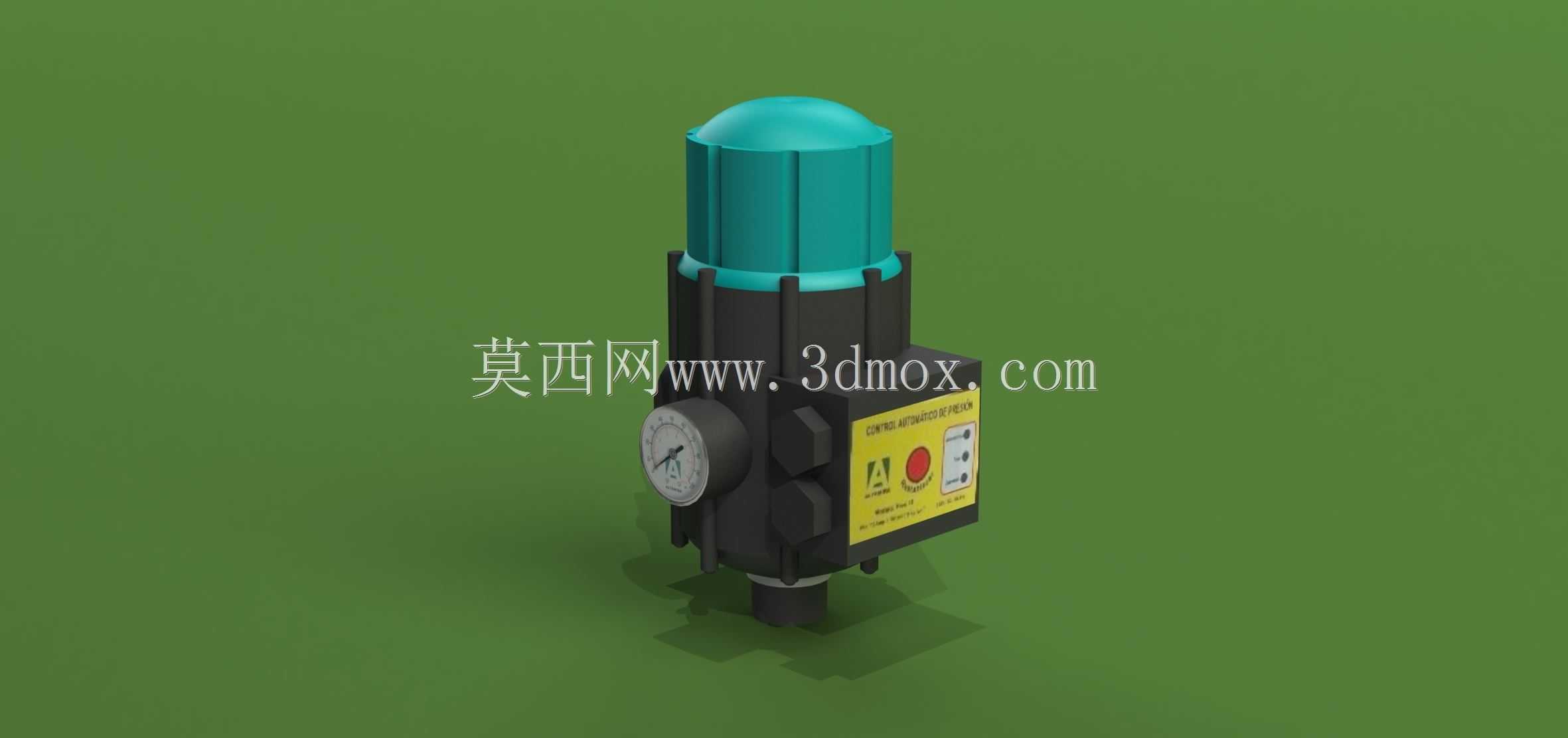

　　在民用供水、小型工业流体输送、暖通循环管路这类对压力稳定性有要求的场景里，泵出口端的压力波动一直是影响管路寿命、终端用水体验的核心问题，这款泵稳压器就是针对这类工况开发的管路压力调节部件，直接串接在泵的出口管段上，抵消泵启停、流量突变带来的压力冲击，把下游管路的流体压力稳定在设定区间内。从结构设计来看，这款稳压器采用立式直连安装结构，顶部的青绿色罩壳是调压操作端，内部集成了调压弹簧与压力反馈膜片的限位结构，旋转顶部罩壳即可调整弹簧预紧力，以此改变稳压器的设定输出压力，操作时不需要额外拆卸部件，现场调试可以直接手动完成，适配多数现场无专用工具的调试场景。侧面搭载的圆形压力表是压力可视化部件，直接连通稳压器的下游压力腔，

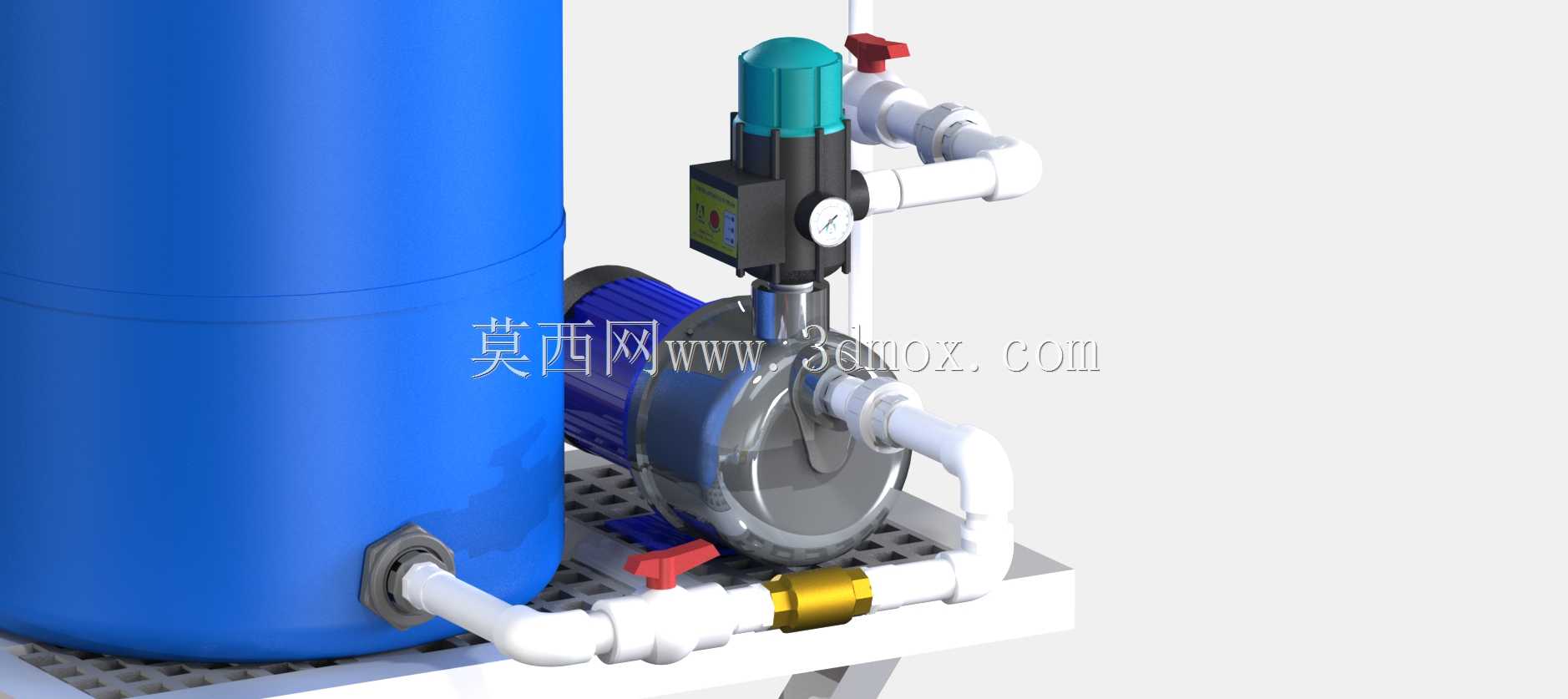

　　调试和日常巡检时可以直接读取输出压力值，不需要额外在管路上加装测压接头，减少了管路的泄漏点。主体黑色部分为承压壳体，采用耐水压、耐常规流体腐蚀的材质设计，进出水口采用同轴下置结构，安装时直接和泵出口的竖直管段对接即可，不需要额外做弯折管路，安装占用的横向空间很小，适合在紧凑的泵组安装空间内布置，比如家用增压泵的安装位、小型设备的冷却循环泵组旁，都能直接加装。壳体侧面的黄色标识区集成了压力调节锁定结构与流向标识，红色的锁定按钮可以在调压完成后锁定调压旋钮，避免设备运行过程中振动导致调压旋钮移位，造成输出压力漂移；流向标识直接模印在壳体表面，安装时可以快速识别介质流向，避免装反导致调压功能失效。从功能逻辑上，

　　这款稳压器属于直接作用式压力调节结构，当上游泵出口压力升高时，内部膜片感知压力变化，带动阀瓣开度减小，节流降压；当上游压力降低或者下游流量增大导致压力下降时，弹簧推动膜片带动阀瓣开度增大，补充过流面积，维持下游压力稳定，响应速度快，不需要外接控制气源或者电源，纯机械结构的可靠性更高，适合无人值守的泵组配套使用。设计过程中，安装边界的考量是重点，这款稳压器的底部接口采用标准管螺纹设计，适配多数常规泵的出口螺纹规格，整体高度控制在常规手动操作的可达范围内，顶部调压端距离安装基面的高度预留了足够的手部操作空间，不需要俯身或者借助加长工具就能完成调压操作；侧面压力表的突出尺寸也做了控制，不会和相邻的管路、泵体部件发生干涉，

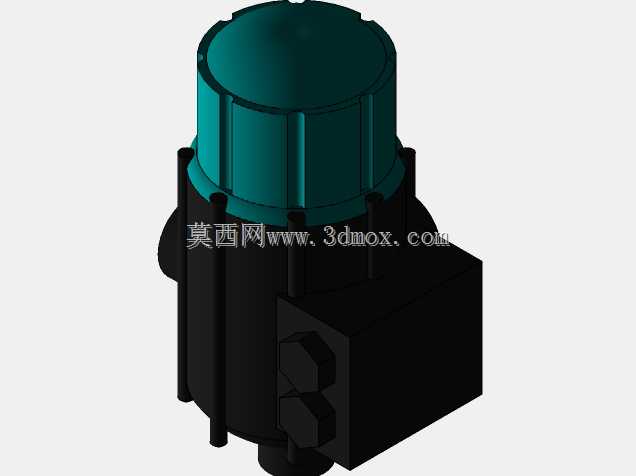

　　安装时不需要额外调整周边管路的位置。在实际工况适配性上，这款稳压器可以适配冷水、常规温度的循环水等非腐蚀性流体，覆盖家用供水增压、小型设备冷却循环、园艺灌溉泵组等多个场景，能够有效降低水锤效应对管路接头、终端阀门的冲击，减少管路跑冒滴漏的概率，同时避免终端出水压力忽大忽小的问题。建模过程中，对内部的流道做了等比例还原，阀瓣的运动行程、弹簧的装配空间、膜片的固定结构都按照实际装配关系做了约束，做管路系统装配仿真时，可以直接调用这个模型完成泵组的整体装配校验，检查安装间隙、操作空间是否符合要求，也可以基于这个模型做二次修改，适配不同压力等级、不同接口规格的衍生型号设计。
