奔腾处理器配套轴流式CPU冷却风扇结构

　　早年台式机奔腾平台的风冷散热方案里，这类轴流冷却风扇是直接承担处理器热量导出的核心动部件，和现在的模块化散热风扇不同，这类风扇的安装边界完全匹配当时奔腾处理器的扣具规格，扇叶的叶型设计完全围绕低转速下的风压输出做优化，毕竟当时处理器的TDP功耗普遍不高，不需要过高的转速就能满足散热需求，同时还能把运行噪音控制在可接受的范围内。

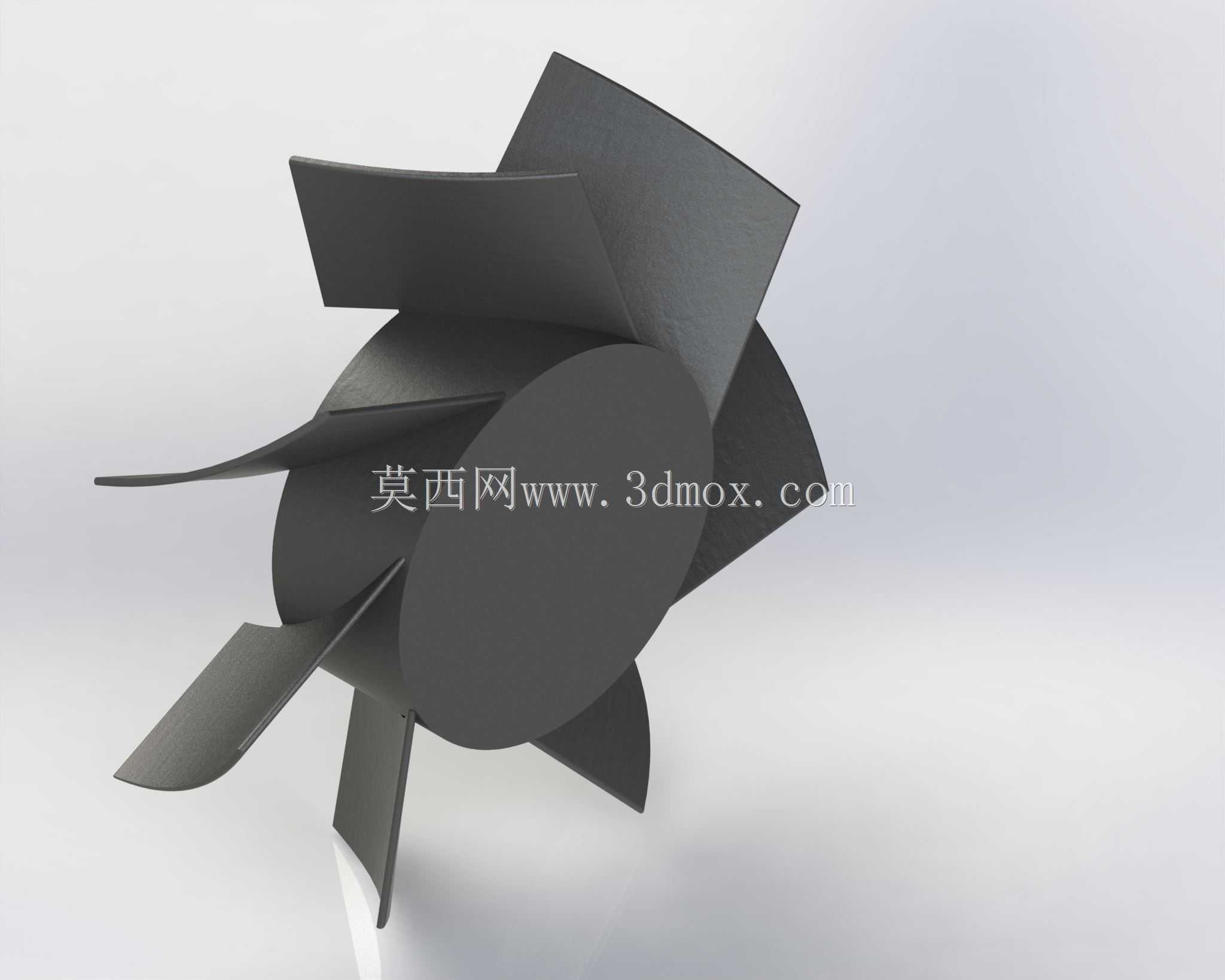

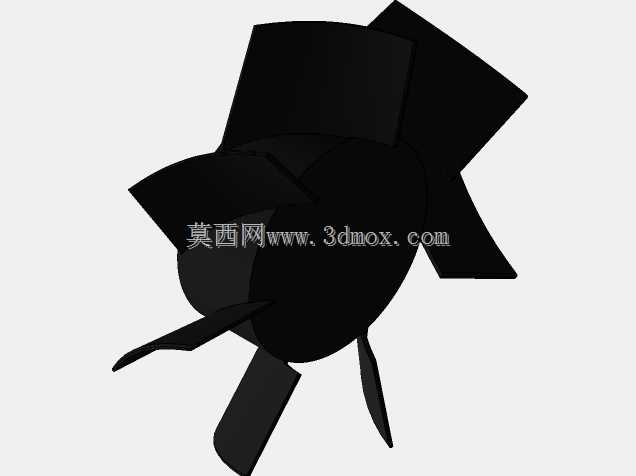

　　从结构设计逻辑来看，这类风扇的轮毂部分做了加厚处理，一方面是为了容纳内嵌的直流无刷电机转子结构，另一方面也能平衡扇叶旋转时的动平衡，避免长期运行出现偏心抖动的问题。扇叶一共采用七片后掠式曲面设计，叶根位置和轮毂做了圆弧过渡，没有尖锐的应力集中角，注塑成型的时候能减少熔接痕的产生，提升扇叶整体的结构强度，哪怕长时间在额定转速下运行，也不会出现叶根断裂的问题。每片扇叶的安装角从叶根到叶尖做了渐变处理，叶根位置的安装角更大，能提升轮毂附近的气流驱动效率，叶尖位置安装角收小，能降低叶尖和空气摩擦产生的涡流噪音，同时减少叶尖漏风的损失，让整个扇面的出风更均匀，直吹下方的铝制散热鳍片时，不会出现鳍片中心区域风量不足的问题。

　　实际应用场景里，这类风扇是直接固定在散热鳍片的中心位置，安装孔位的间距完全匹配当时Socket 7架构处理器的标准扣具尺寸，不需要额外的转接支架就能直接固定，风扇的出线位置做了限位卡槽，避免装机的时候线材被扇叶卷入。风扇的整体外径和当时标配的铝挤散热鳍片外径完全匹配，出风范围刚好能覆盖整个鳍片的散热面积，不会出现风量浪费的情况。和现在的薄型扇不同，这类风扇的轴向厚度更大，扇叶的弦长更长，相同转速下能输出更大的静压，哪怕鳍片的鳍片间距比较小，气流也能顺利穿透鳍片缝隙，把鳍片上携带的处理器热量带走。

　　设计过程中，这类风扇的扇叶曲面没有做过多的花哨造型，所有的曲面参数都围绕实际散热需求做调校，进风侧的扇叶前缘做了小圆角处理，能减少进气时的气流分离，降低进气噪音，出风侧的扇叶尾缘做了薄边处理，能让气流脱离扇叶的时候更顺畅，减少尾流涡流带来的震动。轮毂的中心位置预留了电机轴的安装孔，孔位的同轴度公差控制在0.02mm以内，避免电机轴安装后出现偏心，导致运行时震动过大，影响风扇的使用寿命。风扇的外框没有多余的装饰结构，四个角的安装柱做了加厚处理，安装的时候螺丝锁紧的力矩不会把安装柱拧裂，同时安装柱的高度刚好让扇叶和散热鳍片之间保留3mm左右的间隙，避免扇叶旋转的时候和鳍片产生剐蹭。

　　从实际使用的角度来看，这类风扇的风量输出特性刚好匹配奔腾处理器的发热曲线，当处理器处于低负载状态时，风扇维持低转速运行，气流刚好带走处理器的待机发热量，运行噪音极低；当处理器处于高负载运算状态时，风扇转速提升，输出的风量能快速把鳍片上堆积的热量带走，把处理器的核心温度控制在安全工作范围内。这类风扇的气流方向是垂直向下直吹散热鳍片，和现在的侧吹式散热不同，下吹的气流还能顺带带走处理器周边主板供电模块、内存颗粒的部分热量，对整个主板CPU区域的散热都有一定的辅助作用。

　　建模过程中需要重点关注扇叶曲面的连续性，叶根和轮毂的过渡面要做到G2连续，避免曲面出现褶皱，影响后续结构仿真的准确性；安装孔位的位置尺寸要严格匹配当时的扣具标准，不能出现尺寸偏差，否则会出现安装不上的问题；扇叶和外框之间的间隙要控制在0.5mm左右，间隙过大会出现漏风降低风压，间隙过小会因为扇叶的注塑收缩公差导致扇叶剐蹭外框。整个风扇的所有壁厚都做了均匀化处理，基本保持在1.5mm左右，注塑成型的时候不会出现缩痕、缺胶的问题，适合批量注塑生产。
